Toplo izolirana tla pod linolejom na leseni tla

V preteklosti je bila ureditev toplega dna užitek ni poceni, in samo v kopeli je lahko plačal zase. Kar se tiče naših dni, je zdaj situacija precej drugačna. Ta tehnologija se je razširila tako široko, da jo zdaj mnogi privoščijo. Porazdelitev ogrevalnega kroga nad tlemi bo omogočala ohranjanje enotne in stabilne temperature v celotnem življenjskem prostoru. Vendar pa ni vedno enostavno izvedljivo. Na primer, kaj je mogoče storiti v lesenem nadstropju? Zapletejša težava je lahko, da je talna obloga linolej. Ali je vse to mogoče združiti? Natančno preučite to vprašanje, ne samo, da se prepričate, ali je resnično, temveč tudi preizkusite svojo moč in samostojno naredite toplo dno pod linoletom na lesenem tleh. Predlagamo, da podrobno preučite to temo.

Ima toplo leseno tla

Glavno načelo toplega poda je prenos toplotne energije skozi površino tla v prostoru. Ta razvoj se uspešno uporablja v primeru betonskega dna. Material ima visoko toplotno prevodnost. Poleg tega se nabira toplota in ustvari udoben občutek v nogah.

V tem primeru se postavlja vprašanje: če je ta sistem tako učinkovit, zakaj torej ne vzemite in zamenjate lesenih podov s betonskimi ploščami ali vsaj nalijte betonskega estriha na leseni tla? Morda se zdi, da je to prava odločitev, vendar obstaja nekaj odtenkov, čeprav je bil razvit učinkovit sistem za polaganje lesenega poda s kravato. Tudi z minimalno plastjo estriha je potreben debelina najmanj 70 mm za vodo segreto tla, na 1 m2 leseni podstavki bodo imeli stalni tlak mase okoli 300 kg. In glede na to, da tla niso vedno gladke, boste morda potrebovali večjo plast, da jih boste izmerili.

Iz tega izhaja, da je razumno domnevati, da je skrivanje lesenih tal pod betonom tvegano in nezanesljivo. Drevo se sčasoma zruši. In tudi če ta sistem 30-40 let ne bo propadel, lahko vaši otroci požirajo grenko sadje, to je v najboljšem primeru. Upoštevajoč te dejavnike, ta proces popolnoma izključimo, še posebej, ker je bila razvita tehnologija, ki omogoča ogrevanje ogrevalnega kroga na leseno tla. Plus, ima številne pozitivne vidike:

  • najmanjša teža ogrevalne "pogače";
  • toplotna energija gre malo preden jo uporabniki počutijo;
  • sposobnost kombiniranja s linolejskim in drugim materialom preprog;
  • bistveno zmanjša čas namestitve;
  • po namestitvi lahko takoj začnete obratovati;
  • vlažno delo je popolnoma izključeno;
  • obremenitev na 1 m2 do 30 kg, je 10-krat lažji od betonskega sistema;
  • prav tako odpravlja dodatno obremenitev konstrukcije lesenega poda, še posebej v primerih, ko so to leseni tramovi;
  • poleg teže se zmanjša tudi velikost kolače, kar izključuje možnost močnega zmanjšanja višine prostora.

Vendar zaradi objektivnosti velja omeniti, da leseno talno ogrevanje ne bo moglo delovati kot glavno ogrevanje. Ta material ima nizko toplotno prevodnost. Zato je v večji meri takšen sistem odličen dodatek k glavnemu sistemu radiatorskega ogrevanja, ki bo pripomogel k ohranjanju prijetne mikroklime.

Med drugim je vredno upoštevati tla, v tem primeru linolej. Pomembno je, da se problematizacijo tega vprašanja pristopi s hladno glavo, saj obstaja nekaj pomembnih točk, o katerih se bo razpravljalo še naprej.

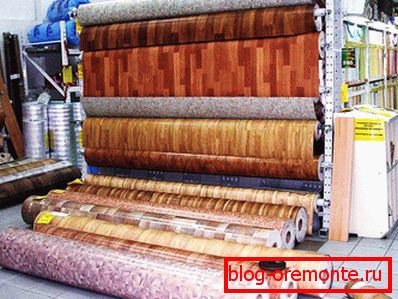

Izbira linoleja za talno ogrevanje

Pri izbiri linoleja za talno ogrevanje je treba počasi približati. Zdaj gledamo na vrste linoleja in ugotovimo, kako reagirajo na toplo tla, ali bolje, ali jih je mogoče kombinirati z ogrevanjem.

Vrste linoleja

Linolej je razdeljen na pet velikih skupin, ki se razlikujejo v vezivu:

  1. gumija, znan tudi kot relin;
  2. kolloksilina (nitroceluloza);
  3. gliftal (alkid);
  4. поливинилхлоридные (сокращенное название PVC);
  5. naravno.

Сравним между собой PVC и натуральный линолеум:

Značilnosti

PVC

Naravno

Tehnična stran

PVC линолеум сегодня производится с разными подосновами:

  • toplotnoizolacijski netkani GOST 18108-80;
  • tkanina GOST 7251-77;
  • brez osnovnega GOST 14632-79;
  • gumijasta smola GOST 16914-71;
  • alkid TU 21-29-104-83;
  • penasta;
  • brez osnove;
  • več in en sloj.

Naravno линолеум бывает двух типов:

  1. Z osnovo.
  2. Brez temeljev.

Za osnovo se uporabljajo predvsem naravni materiali. V svoji kemični sestavi je ta material najbližji izvirniku. Temelji na naslednjih elementih:

  • lesna moka;
  • naravne barve;
  • apnenec v prahu;
  • laneno olje;
  • smola smola;
  • moke iz lupine iz plute.

Tkanina iz jute deluje kot nosilec.

Prednosti in slabosti

При повышении температуры до 2% PVC линолеум дает усадку, кроме материала на вспененной основе. Отличается специфическим запахом, который со временем улетучивается.

Naravno линолеум не способствует распространению огня. Его просто очистить от пыли и других загрязнений. После монтажа сохраняет свои размеры на протяжении всего эксплуатационного времени. Наличие в составе льняного масла исключает накопление электростатического разряда, кроме того, оно обладает бактерицидным действием. Спустя время, не выгорает и не изменяет свою структуру. Материал устойчив к этиловому спирту, жиру и неконцентрированным кислотам. Однако под воздействием щелочи разрушается в случае продолжительного ее воздействия. Объясняется это тем, что в его составе находится известняковый порошок, который вступает в реакцию с щелочью.

Почему нам следует в это вникать? Знания о составе материала позволят сделать правильный вывод касательно того, можно ли линолеум укладывать на теплый пол. Так вот, согласно проведенным исследованиям, именно многослойный PVC линолеум наиболее адоптирован к напольному обогреву. Почему?

Podlaga je steklena vlakna, ki se s sprednje strani obdela s posebno PVC folijo (impregnacijo). Nato uporabite drugo plast PVC. Vsebuje druge komponente. Pri tiskanju in graviranju lahko uporabljate do šest barv. Končni sloj je pritrdilni prozorni PVC sloj debeline do 0,15 mm. Kot podlaga iz steklenih vlaken, je zaščitena s podlago (lahko je poliester, tkanina, juta ali penasta PVC). Samo pena PVC substrat se šteje za najbolj prilagojene razširitvi temperature. Takšna večplastna struktura popolnoma odpravi možnost deformacije materiala, ko se segreje. Toda glede na prijaznost do okolja je ta kazalnik znatno slabši od naravnega.

Razmislite o značilnostih drugih vrst linoleja:

Pogled

Značilnosti

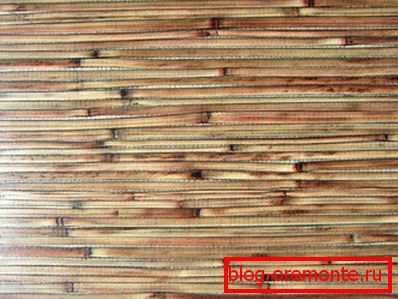

Koloksilin (nitroceluloza)

Material, odporen proti elastičnosti in vlagi. To je tanek premaz. Njegova struktura je zelo občutljiva na spremembe temperature. Zato se ne priporoča uporaba s toplimi tlemi.

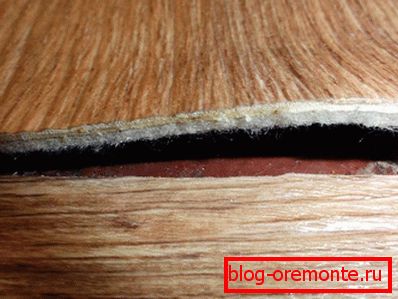

Gliftal (alkid)

Ta vrsta linoleja v svoji sestavi blizu naravne. Temelji na glifantni smoli, ki je izdelana iz glicerina, rastlinskega olja in anhidrida ftalne kisline. Treba je omeniti, da se te sestavine oksidirajo. Ta material se lahko kombinira s toplimi električnimi in vodnimi talno ogrevalnimi sistemi.

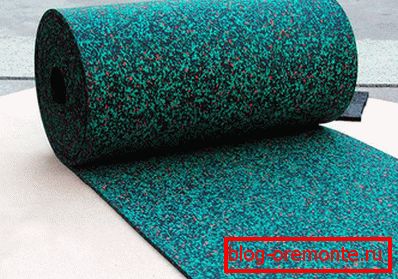

Relin (guma)

Ta vrsta linoleja se večinoma uporablja v industrijskih prostorih. Vseeno pa vsebuje nevarne hlapne snovi, ki so pri dvigovanju temperature izjemno nevarne za človeško telo. Ugotovitev je očitna: uporaba Relina v kombinaciji s talnim ogrevanjem je nesprejemljiva.

Lahko rečemo, da so vse te informacije predstavljene tistim, ki želijo vse ugotoviti sami. Tisti, ki pri tem ne pripisujejo pomembnosti, proizvajalec poenostavlja postopek izbire. Kako? Na etiketi na embalažo postavite poseben znak / oznako, katere prisotnost kaže na možnost, da na toplo tla položite linolej.

Возле специальной маркировки должно располагаться указание, касающееся температурного режима. Например, для мармолеума или натурального линолеума имеются ограничения до +27°С. Для PVC линолеума ограничение стоит до +29°С. Учитывая это, при монтаже теплого пола обязательным требованием является установка терморегулятора.

Temperaturni pogoji

Posebno pozornost je treba nameniti natančnemu temperaturnemu režimu med delovanjem ogrevanega poda pod linoleumom. Ta material zahteva enakomerno in gladko ogrevanje, za razliko od laminata. V skladu s tem moč ogrevalnega kroga ne sme preseči 150 W / m2. S takšno močjo se površina segreje do + 28 ° C.

Če prezrete to zahtevo in ogrejete tokokrog večje moči, potem z intenzivnim ogrevanjem obstaja nevarnost naslednjih pojavov:

  • sprememba barve;
  • osnova se lahko razširi in lupi;
  • v velikih količinah bo fenol sproščen - škodljiva in nevarna snov;
  • material bo postal občutljiv za trganje zaradi mehkobe.

Če je ta zahteva izpolnjena, se zdi, da tla niso dovolj topla. Pomembno je vedeti, da površina linoleja ne sme biti preveč hladna ali vroča. Če toplota ni dovolj, je treba izvesti ogrevanje radiatorjev in uporabiti talno ogrevanje kot pomožno. Na primer, v obdobju, ko ni hude zmrzali. Z uporabo talnega ogrevanja lahko prihranite denar na energijo, kar bo pozitivno vplivalo na plačila za električno energijo / plin.

Izbira ogrevalnega kroga: voda ali električni

Obstaja več vrst talnega ogrevanja:

  1. voda;
  2. električni (kabelski);
  3. električni infrardeči.

Ogrevanje vode

To se nanaša na sistem cevi, določen v določenem zaporedju. Zahvaljujoč črpalki hladilno sredstvo kroži po celotnem sistemu. Kombinacija takega ogrevanja s linolejem je zapletena, če uporabljate centraliziran sistem. Zakaj Čeprav obstajajo delovni diagrami za povezavo ogrevane talne površine z centralnim ogrevalnim sistemom, vedno obstaja tveganje za izpad temperaturnega senzorja. Precej lažje, če imate individualni ogrevalni sistem, ki vam omogoča, da zagotovite potrebno temperaturno kontrolo.

Med drugim obstaja slaba kakovost namestitve, obstaja nevarnost puščanja, kar negativno vpliva na betonsko podlago in še bolj na leseno tla. Kljub temu pa je bil razvit sistem za vgradnjo ogrevanja vode na leseno tla. V tem primeru se uporabljajo posebne kovinske plošče ali sistemi talnih oblog, izdelani na osnovi ekspandiranega polistirena in imajo ustrezne žlebove za polaganje cevi.

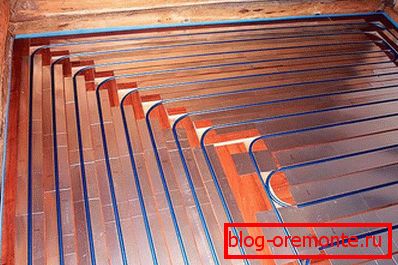

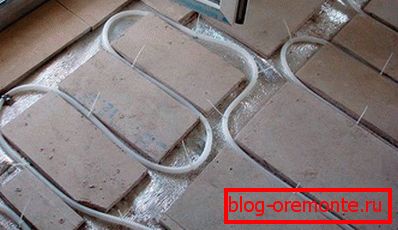

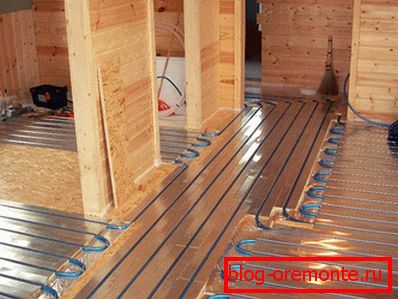

Lahko se uporabi tudi modularna iverna plošča s kanali. Znan in sistem zobatca, kjer so kanali za vgradnjo cevi neodvisno oblikovani. V tem primeru se kanali ne tvorijo z metodo mletja, temveč z pakiranjem tirnic. Ker je mogoče tirnice uporabiti obrobne plošče ali vlage odporne vezanega lesa. Debelina letvic je lahko v območju 21-28 mm.

Kar zadeva širino kanala, mora biti dovolj, da cev ne deformira v procesu premikanja lesa. Hkrati razdalja ne sme biti preveč prosta, da se prepreči upogibanje obrisa ogrevanja s povečano temperaturo.

Pogledео: особенности монтажа водяного пола на деревянный пол

V tem videoposnetku si lahko ogledate načelo polaganja cevi v leseni podlagi. Vendar pa je v tem primeru laminat nameščen na vrhu:

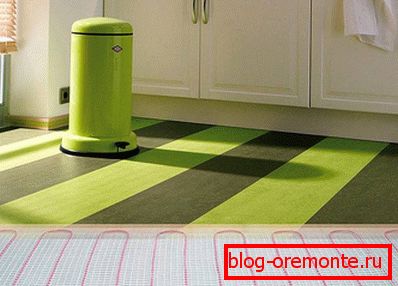

Električno ogrevanje

Kar se tiče električnega ogrevanja, je več svobode delovanja. Danes obstaja več tehnologij, ki se uspešno uporabljajo v kombinaciji s linolejem in lesenimi tlemi:

  • infrardeči film s ogrevalnimi elementi iz ogljikovih vlaken;
  • Podstavki Unimat;
  • preprečevati ogrevanje preproge;
  • samoregulacijski grelni kabel;
  • odporni grelni kabel.

Pogledео: какой электрический теплый пол лучше

Pri uporabi električnega ogrevanja je pomembno upoštevati več pravil:

  • ogrevalni krog ne sme imeti neposrednega stika z lesom in izolacijskim slojem;
  • če je potrebno prečkati leseni les, potem je zagotovo rezan in kabel izoliran s folijo ali aluminijastim trakom.

Obstaja mnenje, da je filmsko infrardeče segrevanje najboljše pri organiziranju talnega ogrevanja. To je res, vendar z nekaj odtenki:

  • ogrevana površina prostora ne sme presegati 30 m2;
  • Predpogoj je uporaba temperaturnega senzorja in termostata, da vzdržujemo sprejemljivo temperaturo pod linoleumom do + 27 ° C.

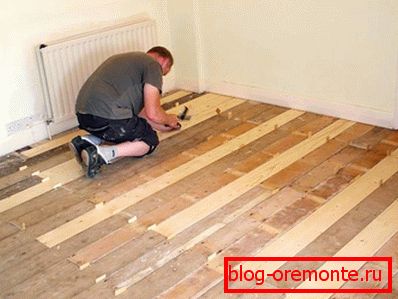

Priprava lesenega tal

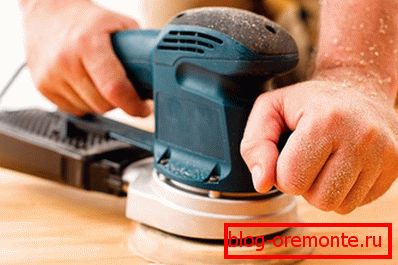

Ne glede na izbrano talno ogrevanje je ključna faza montažnega dela ocenjevanje in priprava osnovnega dna. Prvi je vizualna ocena spolov. Na primer, ali obstajajo vrzeli med ploščami, ali so gnile plošče. Da bi določili kakovost žarkov, je treba dvigniti majhen del tal. Glede na to, da nameravate narediti toplo dno, se napor, porabljen v tej fazi, v celoti opravičuje.

Če ima tla vrzel, jih je treba napolniti. V nasprotnem primeru bodo velike toplotne izgube in povečana poraba energije. Tudi področja, ki so nagnjena k gnilenju ali plesni, bi morali zamenjati.

Če so najdeni gnani tramovi, jih je treba zamenjati. Če je del žarka v dobrem stanju, je možno delno izrezati s kasnejšo zamenjavo.

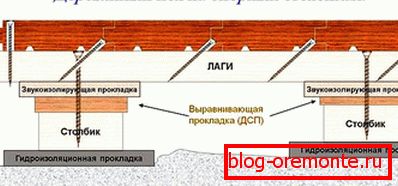

Če je tla razmeroma neenakomerna, je treba pod podnožjem postaviti posebne podloge, jih ojačiti s kovinskimi vogali in zagotoviti dodatno fiksacijo. Če so zamenjali gnane desk / žarke, nato pa za preprečevanje takega pojava je treba tla obravnavati z antiseptikom globokega penetracije.

Vedno je treba postaviti parno pregrado med podpornimi nosilci in končnim podom. Toplotni izolator je nameščen na vrhu. Lahko je mineralna volna, penasta plastika, polistirenska pena itd. Debelina izolacije mora biti približno 200 mm.

Med čistem tlakom in izolacijo naj ostane do 100 mm. To bo omogočilo organizacijo prezračevalnega sistema v nadstropju. Glede na to morajo biti majhne vrzeli po obodu stene.

Vgradnja ogrevanega tal

V tem poglavju bomo z vami razpravljali o nekaj korakih po navodilih za namestitev toplega električnega / vodnega tla na leseno tla. Kot električni smo upoštevali tehnologijo polaganja infrardečega filma.

Vgradnja talne toplotne vode

Принцип работы и установки такой системы по деревянному пол, можно посмотреть в разделе «Ogrevanje vode» в подготовленном видеоматериале. Хотя там показывается технология монтажа под ламинат, принцип монтажных работ идентичный.

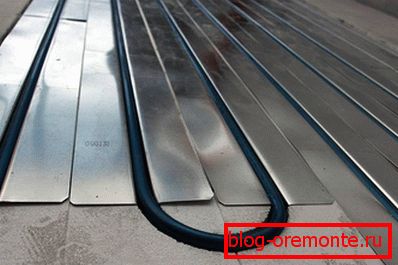

Na splošno je tehnologija naslednja. Posebna plošča se razprostira na površini lesenega poda. Če se odločite za uporabo tiskanih tirnic, potem sami postavite korak za postavitev cevi. V oblikovanih kanalih namestite ogrevalni krog, ki je povezan z razdelilnim razdelilnikom. Cev v kanalih je nameščena v folijo.

Po zaključku inštalacije je na vrhu nameščeno vezan les. Po tem polni polietilen in linolej sama poje.

Vgradnja električnega infrardečega poda

Ponujamo vam vse podrobnosti, da se seznanite s tehnologijo vgradnje IR ogrevanja za linolej na leseno tla. V skladu z vsemi navodili lahko vse ugotovite in opravite delo sami. Poleg tega se bo dobro seznaniti s pripravljenim videoposnetkom.

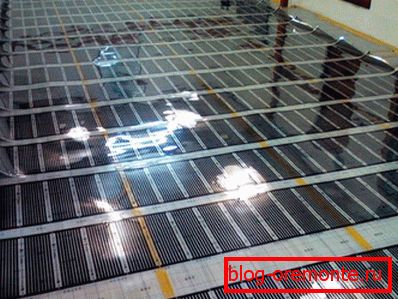

Varnostni ukrepi pri vgradnji električnega ogrevanja

Pomembno je vedeti, da morajo biti les in električna energija ločeni drug od drugega. Zato opravljajte delo, upoštevajte naslednje ukrepe:

  • izključi neposreden stik ogrevalnega kabla z vnetljivimi snovmi;
  • pri namestitvi upoštevajte varnostne ukrepe;
  • ogrevalnih elementov ne postavljajte pod pohištvo in druge velike predmete;
  • pri vgradnji bodite previdni s kabelsko izolacijo;
  • moč ogrevalnih elementov za leseno tla ne sme presegati 80 W / m2;
  • Pazite, da namestite avtomatski termostat.

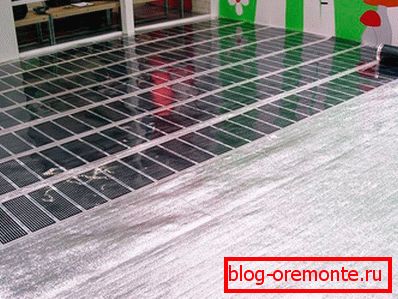

Toplotna izolacija za infrardeče segrevanje

Obstajajo različna mnenja v zvezi z vprašanjem, ali je potreben grelec za električno talno ogrevanje. Kljub temu, ne glede na kakovost baze, pomanjkanje izolacije vodi v izgubo toplote 30%. Poleg tega, če uporabljate toplotni izolator, se izguba toplote zmanjša na 9%. Torej, zaključek je očiten - bolje je uporabiti toplotno izolacijsko plast za električno ogrevanje.

Pri izbiri izolacije je treba upoštevati takšna merila:

  1. Debelina
  2. Odporen proti ognju.
  3. Sposobnost odražanja toplote.

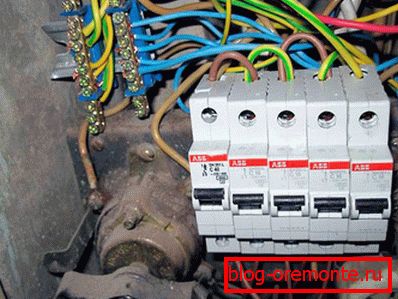

Preverite električno napeljavo

Pred vgradnjo toplega električnega tla določite kakovost obstoječega ožičenja. Glede na prihodnje visoke obremenitve mora biti v dobrem stanju. Upoštevajte, da je električno ogrevanje v vtičnici prepovedano.

Če ste med analizo obstoječega ožičenja prišli do zaključka, da se ne more spopadati s pričakovanimi obremenitvami, potem ga je treba v celoti nadomestiti. Druga možnost je, da lahko s plošče pritrdite ločeno črto, ki se bo uporabljala izključno za talno ogrevanje. V tem primeru je na nadzorni plošči nameščena nadzorna plošča.

Potreben material za delo

Torej, za delo, potrebno za pripravo naslednjih materialov in orodij:

  • temperaturni senzor;
  • termostat;
  • folijska izolacija;
  • infrardeči film;

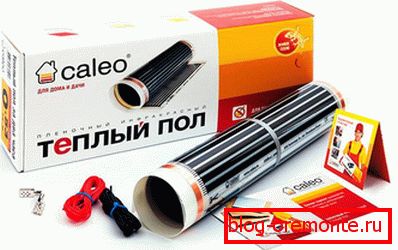

  • vse komponente za IR folijo (običajno v enem paketu);
  • navaden in folijski trak;
  • plastični film 200 mikronov za celotno površino prostora;
  • vezan les ali drugi listni material;
  • linolej;
  • ostri gradbeni / pisarniški nož;
  • klešče;
  • komplet izvijačev;
  • merjenje traku;
  • marker ali svinčnik.

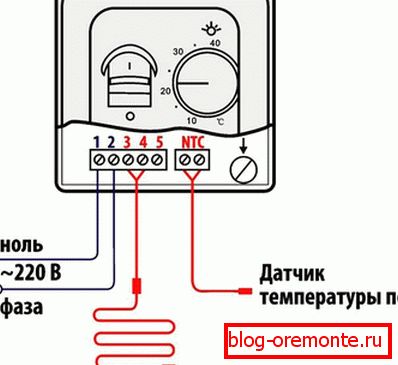

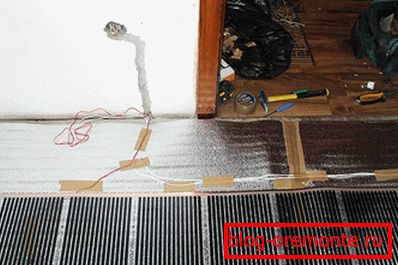

Mesto namestitve termostata in temperaturnega senzorja

Pred začetkom dela je potrebno določiti kraj, kjer bo nameščen termostat. Idealno mesto je stena. Priporočena višina od tal je 500 mm. Izbrana lokacija mora biti na voljo za vizualni pregled in možno nastavitev.

Določen je tudi položaj temperaturnega senzorja. Postaviti ga je treba na razdalji približno 500 mm od roba filma in v središču njegove širine. Nekateri strokovnjaki izvajajo montažo v najhladnejši točki prostora, vendar to ni vedno mogoče. Seznanite se z delovnimi diagrami infrardečega talnega ogrevanja.

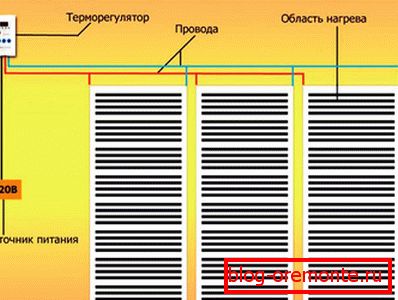

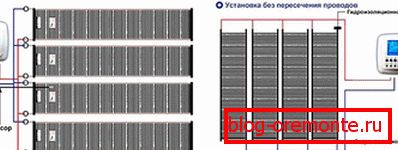

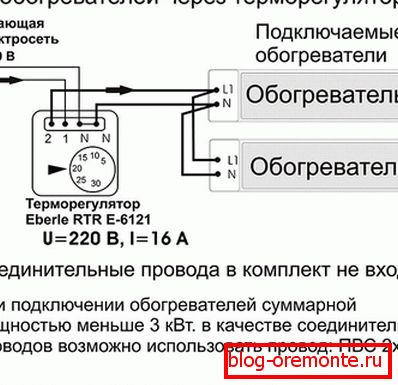

Sheme: povezava IR filma

Montaža

Celoten postopek dela sestavljajo naslednje faze, ki so predstavljene v tabeli:

Faze dela

Opis postopka

Korak # 1

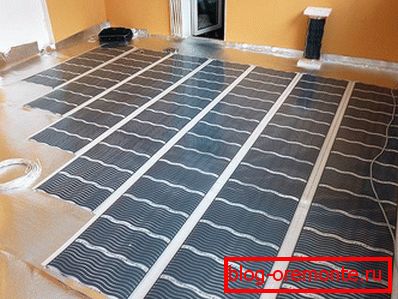

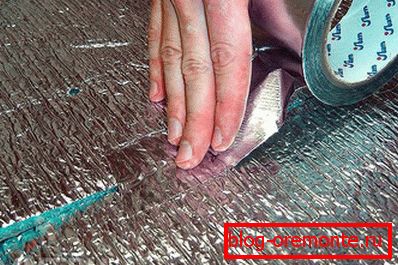

Pred tem smo že izvedli pripravljalna dela na lesenem tleh. Zato je naslednji korak, da celotno območje pokrijete s toplotno odbojnim folijo. Polaganje toplotno odporne plasti se priporoča z majhnim dovoljenjem za stene. Po polaganju infrardečega ogrevanja in vezanega lesa se nato preprosto obreza. Tako bo med steno in vezan les majhen razkorak. Pomembno je zagotoviti, da trakovi materiala ustrezajo sklepu do sklepa. Film, ki odsevajo toploto, je med seboj povezan s folijskim trakom.

2. korak

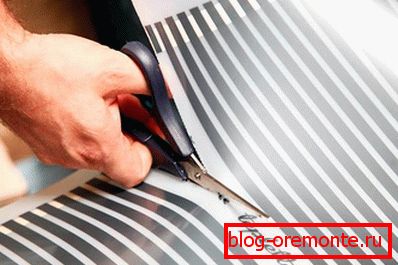

Na tej stopnji je čas, da razrežemo infrardeči film. Pomembno je preveriti, ali stran z bakrenim trakom gleda na reflektor. Med IR-filmom se nikjer ne bi smelo preseči. Na vsakem pasu so prevodne pnevmatike. Med njimi mora biti razdalja približno 50 mm.

Korak številka 3

Treba je omeniti, da je treba IR film določiti v skladu s pripravljenim projektom. Na nekaterih mestih je treba postaviti majhne koščke. Za rezanje filma, ki so posebej označeni za ta prostor, se uporablja (rezilna linija se nahaja v intervalu 250-300 mm). Za rezanje lahko uporabite navadne škarje.

4. korak

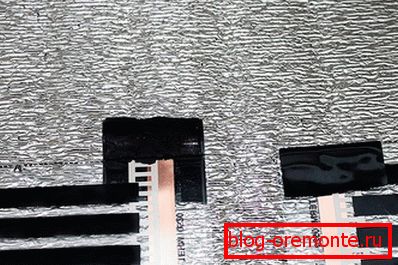

Mesta, kjer je rezana pnevmatika, morajo biti izolirani. To velja za kraje, ki se ne bodo uporabljali. Ponavadi izolacija prihaja s kompletom. Z uporabo je pomembno doseči popolno tesnjenje reza pnevmatik.

Korak številka 5

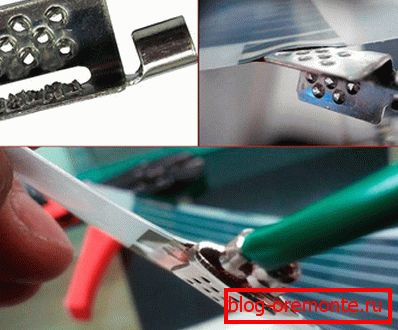

Zdaj morate priključiti terminale. V film je treba namestiti majhen snop. Nahaja se v tračni zbirni palici. Terminal ima dve cvetni listi. Ena je nameščena znotraj filma, druga pa zunaj. Po tem, ko je objemko dobro pritrjena s kleščami. Glede na izbrani načrt ožičenja izvedite podobno operacijo na vseh mestih, kjer bo žica povezana.

Korak številka 6

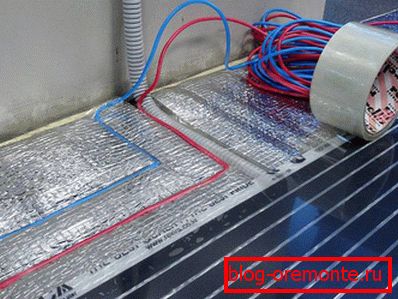

Čas je, da kabel priključite na že fiksne priključke. Torej, morate iz izolacije očistiti konec žice in ga voditi v poseben priključek na terminalu. Pri dobrem stiku je treba terminal dobro pritrditi s kleščami. Če je izbrana vzporedna povezava, sta v enem terminalu dve žici.

Korak številka 7

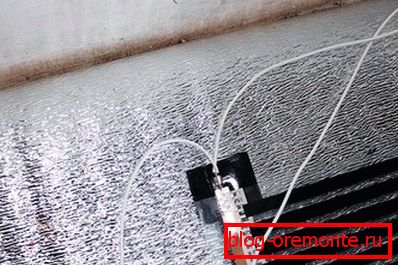

Po povezovanju vseh žic je izolacija obvezna. V ta namen se uporablja izolacija bitumna. Majhen kos izolacije je zlepljen na zgornji in spodnji del stika. To delovanje je treba izvesti na vseh terminalih.

8. korak

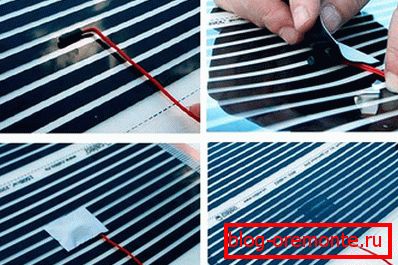

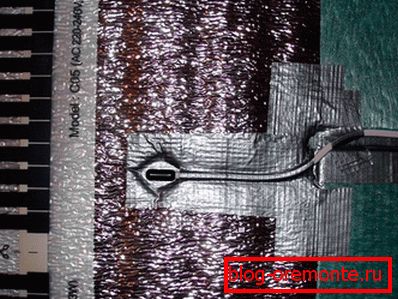

Temperaturni senzor je zdaj pritrjen. Na sredini osrednjega črnega traku je treba z izolacijo lepiti. Bodite pozorni na dejstvo, da je za senzor izrezano posebno okno, kar bo omogočilo skrivanje senzorja. Zaradi tega bo film premaz gladek. Podobno so žice skrite. Za njih nežno rezite majhne žlebove.

Korak številka 9

Ko so vse žice fiksne, je treba infrardeči film varno povezati med seboj s trakom. Vsi kraji, kjer so položene žice, tudi zatesnjene s trakom.

Korak # 10

Zdaj morate temperaturni senzor priključiti na termostat. Če želite to narediti, uporabite navodila proizvajalca. Pred izdelavo talne obloge je priporočljivo testirati celoten sistem talnega ogrevanja. Če vse deluje pravilno, lahko nadaljujete v zadnjo fazo.

Linolej tla

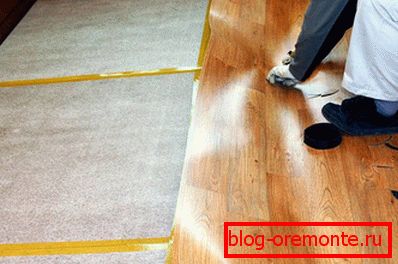

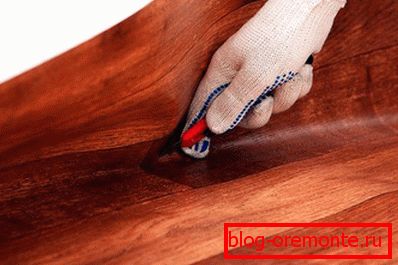

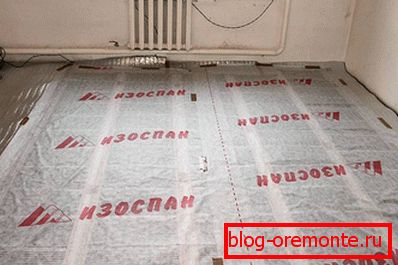

Zadnji korak je polaganje linoleja. Da ne bi poškodovali električnega dela ogrevanega tla, je vezan les ali podoben listni material vnaprej nameščen. Prej je plastična folija položena na vezan les, ki jo je treba z lepilom pritrditi. Pri nameščanju vezanega lesa morajo biti vsi pritrdilni elementi na odsekih IR folije, kjer ni ogrevalnih elementov in priključnih kablov.

Po tem morate odstraniti linolej in pustiti en dan. Material se bo poravnal in ga lahko razreže do velikosti. Ali jo lepite ali pustite, da se posuši, se odločite. Vsakdo izbere tehnologijo vgradnje linoleja, ki ga pozna. Vendar je pomembno, da se upošteva en tehnološki odtenek: če se odločite, da ga lepite, potem upoštevajte, da se lahko ob segrevanju lepilo začne odlepiti. Zato je pomembno izbrati pravo lepilo, vendar v tem primeru substrat ne leze med linolej in vezan les. V večini primerov linolej ni zlepljen.

Torej smo z vami razmišljali, kako narediti tople ogrevanje na lesenem podu in pod linoleumom. Vabimo vas, da pustite komentarje o tem članku, kaj mislite o tem.
