Vezni ogrevalni kotel z lastnimi rokami

Priključitev grelnega kotla je obvezen postopek, ki ga boste potrebovali, če se sami odločite za namestitev celotnega sistema. Ta članek bo pomagal pri obravnavi številnih odtenkov in upošteval morebitne pasti. Moral bi se ukvarjati z različnimi shemami in rešitvami.

Kaj je to?

Preprosto rečeno, to je zaporedje dejanj, ki vključuje izračun in povezavo različnih komponent. To je potrebno za zagotovitev, da celoten sistem gladko deluje in da lahko kotel deluje z največjo možno učinkovitostjo. To bo prispevalo k visoki učinkovitosti in ekonomičnemu porabi energije.

Strapping komponente

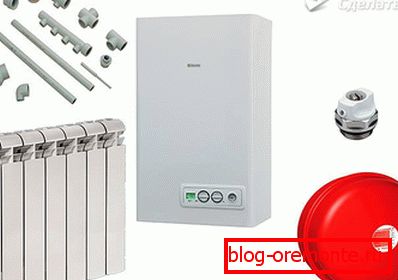

Nabor komponent bo odvisen od vrste sistema, ki je izbran:

  • naravni ali gravitacijski promet;
  • prisilna obtok;
  • mešani.

Za prvo možnost bo naslednje:

  • Kotel. To je srce celotnega mehanizma. On je tisti, ki s segrevanjem tekočine prisili, da deluje v skladu z zakoni fizike - da se dvigne navzgor in skozi celoten kontur. Po tem, ohladi, se vrne na prvotno točko. Za izbiro naravne obtočne porabljene naprave za talno gretje.
  • Cevi. Pri takšni rešitvi bodo pomembne kovinske cevi z velikim premerom (v nekaterih primerih je lahko dovodna cev 2 ".) Pomembno je, da od glavne vode ni odpornosti za prosto kroženje vode.
  • Razširitveni rezervoar. Odprt je lahko - v stiku z okoljem - ali zaprt - ni stika z zrakom. Ne uporablja dodatnih membran, ker ni potrebe po ohranjanju nastavljenega tlaka. Montira se na najvišji točki celotnega sistema.
  • Baterije. Lahko se uporabljajo tako litoželezni kot jekleni radiatorji.
  • Crane Mayevsky. Zaželeno je, da je nameščen na vseh baterijah, kjer obstaja potreba. V tem primeru je mogoče kadarkoli izvesti izpraznitev zraka iz akumulatorja.
  • Fittings Najpogosteje uporabljani kovinski navojni ali varjeni vogali, čevlji, kolena in drugi konektorji.

Prednosti takšnega sistema so enostavna namestitev, razpoložljivost vseh komponent, možnost samodejne namestitve. Pomanjkljivosti vključujejo pomembne dimenzije komponent, ki močno vplivajo na videz. Tudi druga stran kovanca je inertnost ali počasno segrevanje celotnega ožičenja.

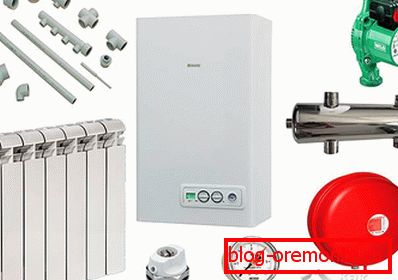

Pri sistemih s prisilnim cirkulacijo bodo sestavni deli naslednji:

  • Kotel. V tem primeru lahko uporabite katero koli možnost. Vezava stenske enote je v osnovi podobna, vendar vključuje dodatne elemente. Tudi ta grelnik je opremljen z dodatnimi zaščitnimi sistemi.
  • Cevi. S to izvedbo je mogoče uporabiti tako kovine kot tudi vse vrste primernih plastičnih izdelkov.
  • Razširitveni rezervoar. Tu je membranski tip. V notranjosti je "hruška", ki omogoča ohranjanje tlaka v vseh tokokrogih na isti ravni. Običajno nameščena v bližini opreme.
  • Radiatorji. Enake možnosti se lahko uporabljajo kot v prejšnji shemi. Jeklo bo bolj gospodarno. Vsebujejo manjše količine vode, zato je njegovo ogrevanje hitrejše in porabljeno manj goriva.
  • Crane Mayevsky. Namestitev je enaka kot v prejšnji različici. Poleg tega je mogoče namestiti prezračevalni ventil, ki ga samodejno odstrani iz tokokrogov.
  • Izbirate je treba fitinge, odvisno od tega, katera cev se uporablja za namestitev.
  • Obtočna črpalka. Običajno je že nameščen v grelni napravi. Če je s kolektorjem več vezij, se pritrdijo dodatne enote.
  • Hidravlična puščica. To je zelo pomemben element, ki vam omogoča, da ustvarite ravnovesje med različnimi konturi v radialni postavitvi. Zasnovan je tako, da izenači pritisk in zagotovi pravočasno dobavo vročih medijev na vsaki točki.
  • Tlačni merilnik. Običajno je prisotna v vseh sodobnih napravah. Če ne, potem je nameščen poleg grelca. Potrebno je za nadzor nad nenehnim pritiskom v celotnem sistemu.

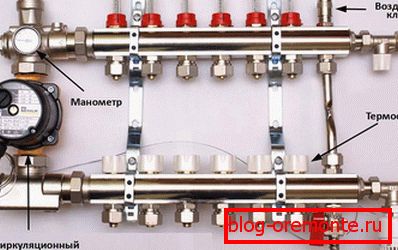

  • Zbiralec. Na element, iz katerega je ožičenje različnih vezij, tok hladilne tekočine.

Pozitivni vidiki te postavitve so visoka stopnja ogrevanja celotnega hladila, bolj ekonomična poraba plina ali električne energije. S to možnostjo je mogoče povečati dolžino kontur za izvedbo vgradnje ogrevane talne površine. Slabosti so običajno visoki stroški dela, določena težava pri servisiranju in nezmožnost delovanja v odsotnosti električne energije.

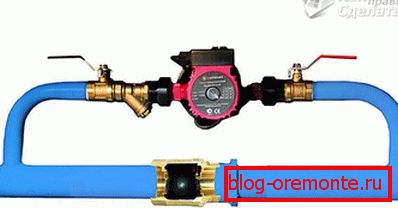

V mešanem sistemu lahko kroženje poteka na dva načina. Črpalka se razreže vzporedno z glavnim krogom, ne da bi jo odprla. Na napajalnih vodih sta nameščeni dve žerjavi na napravi, da bi jih kadarkoli odklopili, pa tudi en blokirni mehanizem na glavni cevi pod njim. Ta ventil se zaustavi, ko deluje črpalka. Če želite sistem delati v avtomatskem načinu, morate namesto ventila namestiti povratni ventil. Celoten sistem je ponavadi sestavljen iz kovinskih cevi.

Priporočila pri vezavi polipropilena

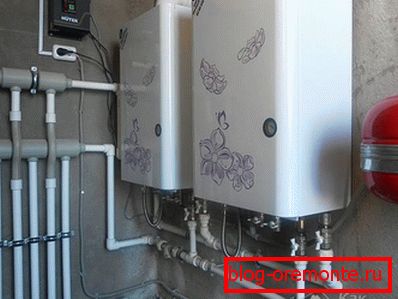

Plastične cevi so zelo razširjene. To je posledica dostopne cene in vsestranskosti. S to rešitvijo lahko obide vse ovire in izvede konturo vseh zahtevnosti. Pipe spojke so izdelane z okovjem in spajkalnikom. Če je mogoče, je bolje, da se skušate spoprijeti s čim manj povezavami. To je posledica dejstva, da se notranji premer pogosto zožuje na mestih spajkanja, kar ustvarja nepotrebno hidrostatično napetost in zmanjša učinkovitost. Če načrt omogoča, je bolje uporabiti pipe z gladkim prehodom, kar bo odpravilo nenadne kapljice. Sodoben polipropilen brez težav vzdrži temperaturo nosilca do 95 °, življenjska doba je do 50 let brez potrebe po resnem vzdrževanju.

Izbira lokacije

Pri naravnih cirkulacijskih sistemih se običajno izbere talni kotel. Glede njega obstaja en zelo pomemben pogoj - on mora biti na najnižji točki vseh tokokrogov. To je razloženo z dejstvom, da zračni mehurčki ne bi smeli kopičiti v njem. V nasprotnem primeru bo toplotni izmenjevalnik hitreje goril. Tudi na izhodu mora biti cev, ki po prehodu ima navpični položaj, je to potrebno, da se lahko brez težav trudi dvigati in nato odstraniti skozi poseben varnostni ventil ali skozi odprto ekspanzijsko posodo.

V primeru namestitve prisilnega sistema ta pogoj morda ni izpolnjen. Vzorci sten se lahko v nekaterih primerih namestijo na najvišji točki in pri najnižjih vgradnih grelnikih v klet.

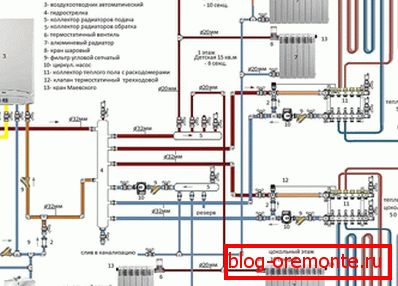

Pri vezavi dvojnega kotlovnega kroga, poleg tega je potrebno zagotoviti povezavo s vodovodnim sistemom. To je potrebno, ker ne gre le za segrevanje ogrevalnega medija za ogrevalni sistem, temveč tudi za ogrevanje tekoče vode, ki se bo uporabljala za domače potrebe. Za enosmerno vezje se lahko izvede tudi podobna shema. Toda to lahko storite le, če namestite sekundarni izmenjevalnik toplote. V svoji vlogi je lahko kovinska posoda, skozi katero vstopa dovodna šoba v sistem.

Ponudbe za kotel na trda goriva

Takšne opreme ni mogoče preprosto izklopiti, kot plin ali električni. Če je bil tovor izveden, se nič ne bo spremenilo, dokler gorivo ne bo popolnoma izgorelo. Zato je s takim vezanjem potrebno zagotoviti zaščitne sisteme. Lahko so več vrst:

  • Uporaba vodovodne vode. Za izvedbo te možnosti je kupljena posebna naprava. Na videz je podoben TEN. Vgrajen je v toplotni izmenjevalnik, nekateri proizvajalci posebej zagotavljajo dodaten vložek za take rešitve. Po tem se izvede dobava tekoče vode, izpustna cev pa se spusti v kanalizacijski sistem. Bistvo metode je v tem, da se, ko obtočna črpalka preneha delovati zaradi odsotnosti električne energije ali okvare, odpre ventil, ki omogoča pretok hladne vode, ki poteka skozi tuljavo, sodeluje pri temperaturi in se nato odvaja v kanalizacijski sistem. Postopek se nadaljuje, dokler gorivo ne izgori. V nekaterih primerih bo ta metoda neučinkovita, ker se pri izklopu svetlobe tlak v sistemu za oskrbo z vodo tudi izgine.
  • Neprekinjeno napajanje. Danes so na voljo različne možnosti. Večina jih podpira povezavo zunanjih baterij. Trajanje delovanja bo odvisno od izbrane kapacitete akumulatorja. V tem primeru je črpalka prek omrežja UPS priključena na omrežje. Takoj, ko se izgubi električna energija, začne naprava v napravo, ki ohranja učinkovitost črpalke, dokler se električna napetost hiše ne obnovi ali dokler se baterije ne izpraznejo.
  • Kontura majhnih gravitacij. To pomeni kroženje nosilca v majhnem krogu, ki ne zahteva uporabe črpalke. Izdelan je ob upoštevanju vseh nagibov in premera cevi.
  • Dodatno gravitacijsko vezje. Ta možnost pomeni prisotnost dveh polnih kontur. Poleg tega, ko pride do izrednih razmer in izgine prisilni obtok, vroči vodi še naprej prehaja v drugi krog pod vplivom fizičnih zakonov, s čimer se temperatura segreje na grelne naprave.

Varnostni elementi

To so dodatne komponente, ki so večinoma že vključene v sestavo sodobnih kotlov.

  • Avtomatski varnostni ventil. Po videzu je lahko podobna strukturi, podobni ventilu ali majhnemu keglu z bradavico v zgornjem delu. Da bi ugotovili, ali je v oblikovanju naprave, je treba upoštevati oblikovalske značilnosti priključkov za povezavo, se običajno nahaja tam.
  • Umazanijo. Posebna bučka, ki vam omogoča, da odstranite nepotrebne predmete iz ogrevalnih krogov, ki so prišli pri polnjenju sistema. Namestitev je nameščena pred vstopom v kotel. Občasno je potrebno izvesti čiščenje.
  • Grobi filter. Rabljena navadna vodovodna. Ponavadi je na vhodu v glavno progo nameščena oprema.

Zaporedje sestavljanja

  • Namestitev. Če uporabljate različico kotla na trden gorilnik, je treba paziti, da je pod njim trdna podlaga, ki bo odporna na visoke temperature. Za plinsko talno in stensko turbo polnjenje je v steni izvrtana luknja, skozi katero se izprazni šoba za odvajanje izpušnih plinov in vstop svežega zraka. Pri dimenziji dimnika in na trdnem gorivu je potrebna dodatna cev, da dosežete želeno višino za ustvarjanje potiska.
  • Dimnikska povezava. Za sodobne vzorce je predvidena posebna cev z dvema rokavima, ena pa gre v drugo. Ena je izvedena proizvodnja, druga - vložitev. V drugih izvedbah se za tesnjenje šiva uporablja glinena raztopina. Neželeno je uporabljati cement, saj se bo hitro počutil.
  • Zagotavljanje dobrega zraka. Za trdo gorivo lahko dodatno vstavite vhodni ventil, s katerim lahko regulirate vhodni zrak in silo izgorevanja.
  • Montaža cevnih napeljav. Ko je naprava nameščena, je lažje krmariti s tem, kako najbolje postaviti avtocesto.
  • Vzporedno je povezava sistemov, ki bodo zagotovili varnost, pa tudi ekspanzijske posode.
  • Po potrebi namestite obtočno črpalko.
  • Vgradnja dodatnih temperaturnih senzorjev.
  • Priključitev na plinovod. Ne smemo pozabiti, da mora biti takšna povezava toga, brez uporabe gibkih cevi.

V nobenem primeru ne morete prihraniti na sestavnih delih in prezreti zaščitne sisteme. Kateri način cevnega ožičenja bo v vašem primeru pomemben, bo odvisen od številnih dejavnikov, pri čemer je glavna naprava sam.
