Avtomatska vrata z oddaljenim odpiranjem - vse skrivnosti

Tehnične novosti vstopajo v naše življenje bolj in bolj tesno, in če so bile pred samodejnimi vrati čudno in indikator statusa, zdaj jih lahko večina ljudi privošči. Iz mojih izkušenj lahko rečem, da stroški namestitve sistema pogosto predstavljajo impresiven del skupnih stroškov in če preživite nekaj časa in razumete vse funkcije namestitve, lahko prihranite več deset tisoč rubljev.

Previdno preberite članek in to temo boste razumeli bolje kot 90% ljudi.

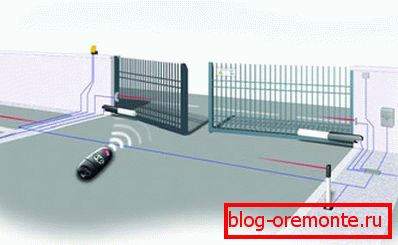

Sistem deluje z daljinskim upravljalnikom, kar je zelo priročno

Struktura gradnje

Takoj bom opozoril, da bom razmislil o možnosti zamenjave, saj je najbolj zanesljiv in trajen (predvidevajo uporabo visokokakovostnih komponent in ustrezno namestitev). In ta možnost je bolj primerna za vstopne sisteme, vsaj govorim o mojih izkušnjah s sodelovanjem s takšnimi strukturami. Mislim, da so avtomatska vrata za garažo z oddaljenim odpiranjem narejena na enak način, kajti glede na komponente so v obeh primerih enaki.

Izbira posebne možnosti

Če menite, da lahko pokličete specializirano podjetje in kupite vrsto avtomatizacije za vrata, potem ste zelo napačni. Obstaja veliko možnosti, ki se razlikujejo po njihovih značilnostih, in da bi našli najboljšo rešitev, morate upoštevati več glavnih dejavnikov:

Teža in površina krila To sta dva komplementarna vidika, najbolj sta odvisna od obremenitve odprtega sistema. In če je vse jasno s težo (to ne bo težko izračunati), potem veliko ljudi izgubi pogled na območje in med tem, kar je, večji je obremenitev vetra.

Kot kaže praksa, je veter, ki najbolj pogosto povzroča neuspeh pogonov. Izračunati morate območje krila, preprosto: dolžino pomnožite z višino

Intenzivnost odpiranja Najpogosteje navodilo daje kazalnik v odstotkih, kar je nerazumljivo za navadnega človeka. Toda vse je precej preprosto, če je na primer navedeno 20%, kar pomeni, da je sistem namenjen za dejansko delo 12 minut na uro. To pomeni, da je višja stopnja, bolj sistem lahko deluje, za zasebno gospodinjstvo je enako 20% dovolj, vendar za javne objekte to morda ne bo dovolj
Enostavnost gibanja ventilov To merilo je odvisno od tega, kako dobro so nameščene vrata in kako visoko kakovostni tečaji ste namestili. Spodaj vam bom povedal, kako pravilno namestiti načrt, tako da je obremenitev avtomatizacije minimalna.
Kakovost izdelkov Spodaj se bom podrobneje dotaknil tega vidika, tu bom samo omenil eno stvar: tega sistema ne morete shraniti. Pocene možnosti ponavadi imajo veliko nižjo učinkovitost, kot je navedeno, poleg tega se v sistemu sistem pogosto uporablja plastična orodja, ki stanejo malo, vendar hitro ne uspejo, in se lahko izkaže, da niso na zalogi, in čakati morate nekaj tednov za dostavo

Pomembno je! Želim vam povedati več o obremenitvi z vetrom in izračunu tega kazalnika. Na primer, vrata velikosti 2x3 metrov imajo površino 6 m 2, vzamemo povprečno obremenitev za večino regij pri 50 kg / m in dobimo 300 kg, temu pa dodamo težo krila, recimo 100 kg, in kot rezultat dobimo 400 kg. Svetujem vam, da ta rezultat pomnožite z 2, izkaže se 800 kg - to je avtomatizacija, ki je zagotovljena dolgoročno in brez težav prenaša vse obremenitve.

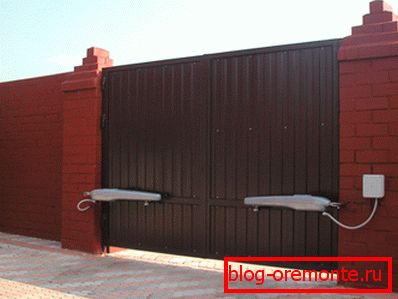

Vedno kupujte opremo z varnostno rezervo, nato pa bo vzdržala tudi najmočnejši veter.

Odločiti se morate tudi o vrsti gradnje, obstajata dve glavni možnosti:

  • Vzorec vzvoda sestoji iz dveh elementov, ki jih povezuje tečaj, ki odpirajo in zapirajo vrata z upogibanjem ali ravnanjem ročic. Ta možnost je lahko odlična možnost za tiste, ki imajo stebriček, nameščen na oddaljenosti od nosilcev vrat, ker je vzvod mogoče pritrditi 20-40 cm od roba krila. Ta rešitev je zelo zanesljiva, vendar se zaradi velikih stroškov uporablja redko;

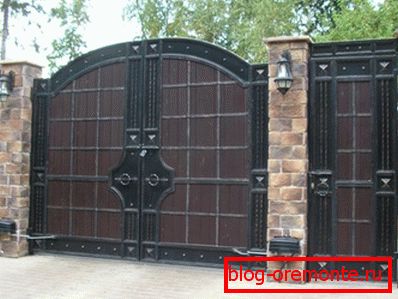

Na fotografiji: možnosti vzvoda so nepogrešljive, če so nameščene na kamnitih stebrih

  • Linearno ali, kakor se jim pravijo tudi črvove konstrukcije upravljati s palico, ki jo poganja polžasto orodje. To je najpogostejša in priljubljena možnost, za katero je značilna enostavna namestitev in dostopni stroški. Včasih pa je treba za zagotovitev zanesljivosti velikim vratom postaviti dva elementa, to pa je povezano z dodatnimi stroški, vendar pa boste mirni za moč sistema.

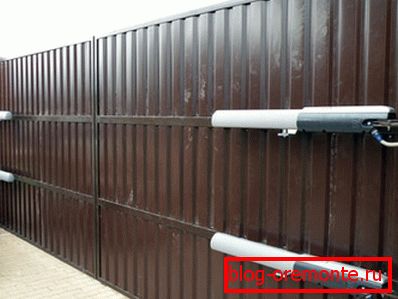

Twin različica - najboljša rešitev za velika vrata

Pripravljalna faza

Naj ugotovimo, kaj je potrebno za delo, najprej bom navedel potrebne komponente strukture vrat:

  • Močni stebrički, ki bodo imeli težo ventilov in na katerih bo nameščena avtomatika. Seveda lahko izberete možnost, da podporna vrata ne bodo pritrjena na nosilce, ampak bodo pritrjena na kamnitih ali opečnih stolpcih, vse je odvisno od značilnosti vhodne strukture. Najpomembnejša stvar je moč elementov, ne bi smeli biti pod kakršnimi koli pogoji deformirani;
  • Tečaji za odpiranje in zapiranje kril. Močno priporočam, da izberete najboljšo možno in zanesljivo možnost, še zlasti če ležijo na ležajih, ker ta vrsta izdelkov omogoča največjo enostavnost gibanja in zmanjšuje obremenitev odprtega sistema ter s tem podaljša življenjsko dobo;

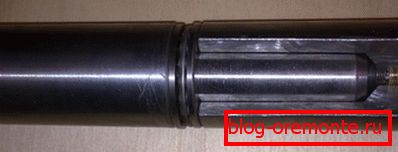

V zavihkih, skozi katere lahko dodajate mazivo, mora biti na voljo oljna kaša

  • Vhodna vrata morajo biti tudi zanesljiva, ne bom podrobno obravnavala tega vidika, opozorila bom le na naslednje: najpomembnejša stvar je močan okvir. Za plašč je bolje uporabiti lahke materiale iz lesa, izgledajo privlačne in istočasno tehtajo, kar zmanjša obremenitev sistema;
  • Da bi se vrata vedno nameščala v določenem položaju in v zaprtem stanju so bile deformacijske obremenitve minimalne, se uporabljajo zaustavitve. Postavijo se v sredino na stičišču ventilov in na straneh. Pomembno je, da elemente izpostavimo tako, da ne motijo ​​dela in hkrati omejujeta gibanje ventilov pri odprtju in zapiranju;

Zaustavitve določajo obseg, v katerem se lahko zavihki premikajo, s čimer se prepreči deformacija oklepajev

  • Ročaji so potrebni, če morate vrata odpreti ročno v primeru izpada električne energije. Vijak vam omogoča zapiranje vrat od znotraj, kar jim preprečuje odpiranje na kakršen koli način. Ti elementi so neobvezni, vendar zaželeni, če so prisotni v oblikovanju.

Zdaj pa poglejmo, kaj potrebuje avto del, najpogosteje je vse, kar je potrebno, prodano v kompletu, vendar vam bom vseeno povedal, kaj je treba vključiti v dober nabor, ker včasih prodajalci ponujajo nepopoln seznam in boste morali kupiti nekaj, kar je a priori biti na voljo:

  • Dva ali štiri pogone so drugačni in so lahko desno in levo. Pri nakupu je bolje, da preverite te predmete, ker sem osebno imel situacijo, ko je škatla imela napačno oznako, zato se je izkazalo, da smo prodali dva desna pogona in da smo morali iti v trgovino 50 km, kar je zapravljanje časa in denarja;

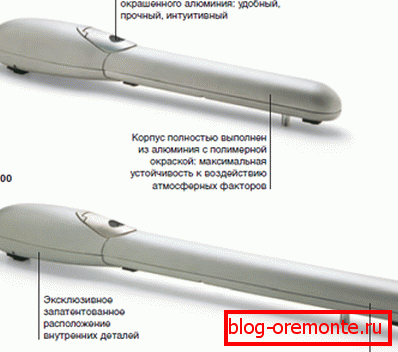

Čim širši je krilo, več časa, ki se vozi, se spomnite tega

  • Krmilna enota je nameščena v vodoodporno ohišje in vsebuje transformator in glavno ploščo;
  • Za nadzor je uporabljen cel niz elementov: poseben daljinski upravljalnik za vrata (njihovo število mora biti enako številu avtomobilov, ki potujejo skozi vrata), fotocelice, sprejemnik in oddajnik signala;

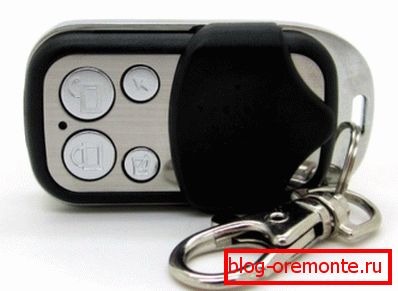

Sodobni sistemi so opremljeni s kompaktnimi konzolami, s pomočjo katerih se izvaja daljinski upravljalnik

  • Pripomočki za sistem morajo biti vključeni tudi v komplet, plošče morajo biti prisotne, montaža pa ne bo povzročala težav.

Potek dela

Govoril bom o osnovnih konstrukcijskih zahtevah, katerih skladnost bo zagotovila odlično delovanje avtomatskih vrat.

Začnimo s pregledom gradbenih del:

Postopek je enak kot pri običajnih vratih.

  • Najprej morate postaviti kovinske stebre, saj lahko uporabite profilno cev ali dva kanala, ki sta med seboj varjeni. Najpomembnejša stvar je, da konkretno podpiramo podpore, globina njihovega polaganja pa mora biti najmanj en metre in pol, da se zagotovi varnostno območje in odpravi naklon stebrov pod težo ventilov in obremenitev s strani vetra;
  • Odlična rešitev je postavitev kovinskega stebra z opeko, medtem ko so posebne plošče lahko varjene na pritrdilnih točkah tečaja in oklepajev, kar močno olajša nadaljnje delo. Spodaj je primer, je pomembno, da pravilno izračunate lokacijo elementov, lahko pa tudi prikažete napeljave za ograjo, je pravzaprav zelo priročno;

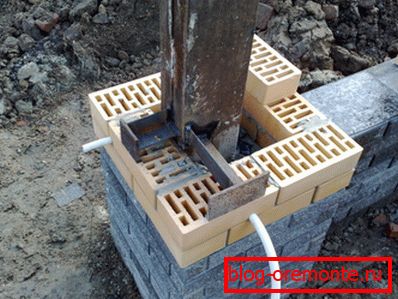

Plošče na zunanji strani postaje omogočajo veliko enostavnejšo namestitev vrat.

  • Nihajna vrata so pritrjena, in jim je treba povečati zahteve v avtomatskih sistemih. Lažje je premikanje strukture in gladkejša vrata, manjša obremenitev bo med pogonom postavljena na pogone. Zato morate posebej skrbno nastaviti zavese, ki se najpogosteje uporabljajo za par elementov, če potrebujete tri zank, je bolje, da delo zaupate strokovnjakom;

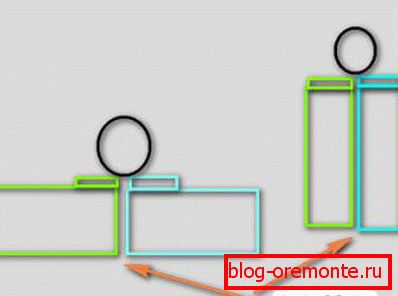

Če so zank varjene, je pomembno, da jih natančno nastavite.

  • Po vseh zgoraj opisanih delih lahko začnete obesiti vrata, jih namestiti na tečaje, po katerih se preverja gradnja, pri odprtju in zapiranju pa nič ne sme ovirati vrat. V primeru lesenih konstrukcij so tečaji privijačeni na površino in prav tako pomembno je, da natančno določimo položaj vrat;
  • Nato morate določiti mesto namestitve postankov, ki bo omejil premikanje vrat, pomembno je, da jih varno pritrdite tako, da v primeru izrednih dogodkov, na primer, ko vetro vetrovi ne omogočajo izstopa vrat, to preprečuje, da bi se okvire lomili.

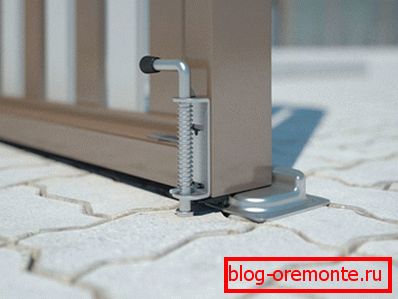

Omejitve morajo biti natančno določene.

Pomembno je! Šele, ko so vrata popolnoma izpostavljena, lahko začnete nameščati avtomatizacijo, vam hkrati ni treba opravljati dela, saj je to težavno in slaba namestitev.

Namestitev samodejnega sistema za odpiranje vrat sam naredi in je sestavljena iz več korakov:

  • Najprej so nameščeni pogoni, zato jih je zelo pomembno zaščititi na delovnih mestih in jih nastaviti naravnost. Najpogosteje v sklopu so plošče, ki so pritrjene na površino in na katere se nato zelo enostavno pritrdi. Zelo pomembno je, da se vnaprej seznanite z navodili; v ruskem jeziku je treba navesti jasne in podrobne diagrame, ki jasno kažejo najpomembnejše faze;
  • Zelo pomembno je, da opravite ustrezno in pravilno napeljavo, saj gre za vse elemente sistema. Najlažji način je, da jih skrijete v tleh v valovite cevi, in kar se tiče delov, je idealno, da žico pustite v notranjosti, ko so postavljene, če tega ne naredite, potem lahko poglobite enega od zidnih spojev in položite kabel tam. Podrobna shema je prikazana spodaj, v njem ni nič zapletenega, glavna stvar je narediti vse, kar je previdno;

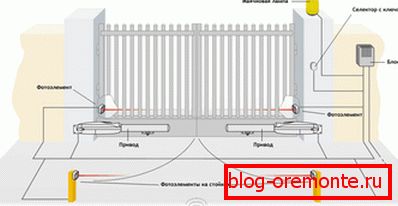

Uporabite žice v zanesljivi izolaciji.

  • Nadalje so nameščeni vsi drugi deli - fotocelice od zunaj in znotraj, krmilna enota, izbirnik s ključem v primeru zasilnega odpiranja, pa tudi svetilnik, ki bo ob odprtju in zapiranju vrat opozoril tiste okoli vas. Če ste pravilno kabelsko povezani, boste morali povezati vsak element in ga popraviti, vse je precej preprosto in jasno;

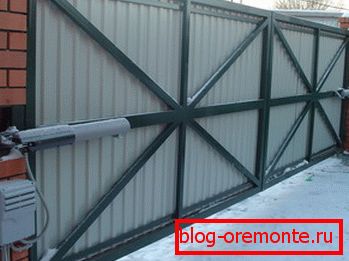

Da ne bi potisnili žic daleč, je smiselno, da se krmilna enota namesti blizu enega od pogonov.

  • Zadnja stopnja je priključitev sistema na električno omrežje in preverjanje delovanja sistema. Potrebno je preveriti ne samo daljinski upravljalnik, ampak tudi odpiranje v sili, da zagotovite, da vse deluje tako, kot bi moralo biti.

To je vse, kar morate vedeti o namestitvi nihalnih konstrukcij. Povedati je treba, da so možnosti odklona še lažje izvedljive, vendar imajo dve pomembni pomanjkljivosti: potrebujete veliko prostega prostora za drsna vrata in cena sistema je veliko višja.

Na koncu želim dati nekaj priporočil glede izbire kakovostnih modelov:

  • Bolje je pridobiti zanesljive Western možnosti, ki imajo pogosto italijanski ali nemški izvor. Večina podjetij jih ne obdrži na zalogi, zato morate čakati na dostavo v roku 1-2 tednov. Kar se tiče stroškov, se začne s 200 000 na komplet in je odvisno od značilnosti opreme;
  • Kitajske možnosti stanejo od 50.000 na niz, vendar zanesljivost teh možnosti pušča veliko želenega. Odločitev je vaša, vendar osebno verjamem, da bi morali biti takšni sistemi visokokakovostni in zanesljivi;
  • Kar se tiče znamk, lahko samozavestno priporočam več podjetjem, ki se že dolgo ukvarjajo s proizvodnjo takšne opreme in nudijo kakovostne izdelke. To so podjetja Came, Nice, Hormann, FAAC in Marantec.

Podjetje "Came" - vodilni proizvajalec avtomatizacije za vrata

Zaključek

Ne mislite, da je delo pri nameščanju avtomatizacije na vratih izven dosega, priporočila iz tega pregleda in navodila proizvajalca vam bodo pomagala razumeti vse pomembne nianse. Videoposnetek v tem članku bo jasno pokazal proces in če imate vprašanja - jih napišite v komentarjih spodaj.
