Garažna dvigala. vrste. priprava risb. montažna vodila.

Možnosti za oblikovanje garažnih vrat, obstaja kar nekaj, vendar so najbolj primerni morda dviganje vrat. Toda kljub temu veliko domačih obrtnikov raje gradi nihanje, saj se zdi, da je veliko enostavnejše za izdelavo. Dejansko ni veliko težje narediti dvigalnega mehanizma, in to lahko vidite v tem članku, v katerem vam bom podrobno povedal, kako lahko garažna vrata postavite z lastnimi rokami.

Dvigala

Vrste dvigalnih vrat

Preden nadaljujemo s proizvodnjo nadzemnih vrat, je potrebno poznati vrste svojih konstrukcij. V skladu z GOST 31174-2003 se za dviganje uporabljajo dve vrsti konstrukcij:

Vrsta gradnje Posebnosti
Dvižni presek Platno takšnih vrat je sestavljeno iz več delov (plošč), ki so povezani s tečaji šarnirja. Višina plošče je približno pol metra.

Ko so odprti, so takšne vratne stene zategnjene do stropa, zaradi česar so plošče medsebojno premaknjene, ki tvorijo lok. Plošče so lahko iz lesa ali jekla.

Med prednostmi tega oblikovanja so naslednje točke:

  • zanesljivost;
  • dobra moč;
  • operativna varnost.

Kar zadeva pomanjkljivosti, potem vključujejo nestabilnost do razpoke. Poleg tega je zelo težko, da bi te vile sami. Vendar pa lahko kupite že pripravljen komplet in ga namestite sami, namesto da zagotovite nekaj prihrankov.

Dviganje in obračanje Ta oblika vključuje enodelno krilo, ki se ob odprtju vzpenja in razteza vzporedno s tlemi, zaradi česar se nahaja pod stropom. Premik krila se izvede z mehanizmom z zglobnimi ročicami.

Med prednostmi tega oblikovanja so naslednje točke:

  • dizajn je precej preprost, tako da lahko v garaži opravljate takšna dvigala z lastnimi rokami;
  • imajo visoko trdnost, zaradi česar zanesljivo ščitijo garažo od vsiljivcev;
  • delati bolj tiho kot sekcijske.

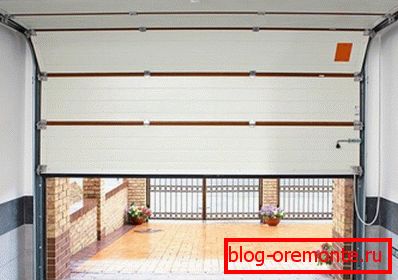

Dvižni presek ворота

Tako, če želite sami postaviti vrata, je najboljša možnost tilt-up gradnja.

Posebnosti подъемно-поворотной конструкции

Naprava vrtljivih vrat je precej preprosta.

Mehanizem sestavljajo naslednji glavni elementi:

  • škatle - sestoji iz dveh vodil, vzdolž katerih se premika mehanizem tečaja vzvoda. Treba je opozoriti, da so poleg navpičnih vodnikov nameščeni tudi vodoravni vodili, ki so speljani z zgornjim koncem vrat. Na njih se zgornji del vrat premika v vodoravni ravnini;

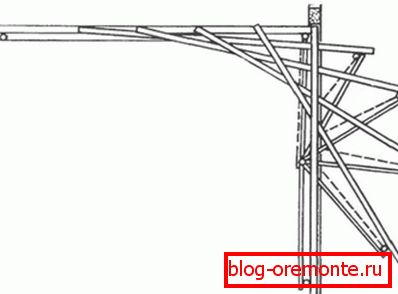

Diagram dvigalne in vrtilne naprave

  • mehanizem odpiranja - je voziček, ki se giblje v navpični ravnini, na katero je pritrjen vzvod. Slednji je pritrjen na spodnji del vrat s pomočjo ležaja. Treba je opozoriti, da je mogoče narediti poenostavljeno obliko brez vzvoda, v tem primeru se bo spodnji del vrat v navpični ravnini strogo premikal.

Primer pritrditve nosilca na vrata brez vzvoda

Za enostavno odpiranje in zapiranje oblikovanja morate imeti protiutež na vsaki strani vrat. To je kabel, ki je pritrjen na dno vrat in je prešel skozi blok pod stropom. Tovor je vezan na konec kabla;

  • dvižni krst - so lahko izdelani iz kovine, sendvič plošč ali lesenega okvirja, oplaščeni z jeklenimi ploščami.

Kot vidite, je zasnova preprostejša, kot se zdi na prvi pogled. Edino, opažam, da obstajajo različne variacije teh vrat. Pogosto v shemi dvigalnega mehanizma vključujejo vzmet ali blažilec udarcev, vendar na splošno načelo delovanja ostaja enako.

Seveda, za izdelavo takega dizajna, morate imeti znanje za delo s kovino in biti sposoben ravnati z varilnim strojem.

Proizvodnja

Postopek izdelave vrat je sestavljen iz več glavnih stopenj:

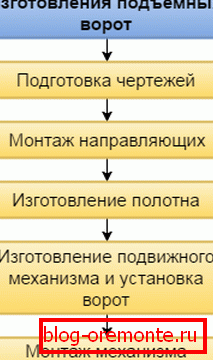

Delovni programi

Nato podrobno preučite nianse dela v vsaki od teh faz.

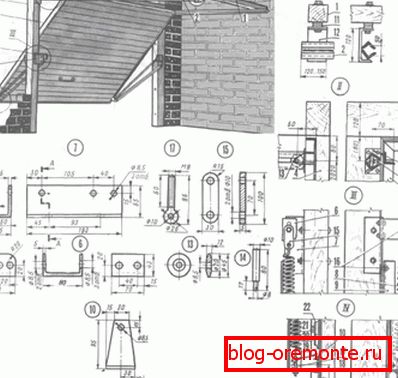

Diagram lesenih dvižnih vrat z risbami pomembnih sestavnih delov

Priprava risb

Na stopnji priprave risb je treba najprej določiti velikost strukture. Standardne velikosti garažnih vrat so širine 2500-2800 mm in visine 1960-2000 mm. Seveda, če je potrebno, lahko prilagodite velikost, da ustreza vašim potrebam.

V skladu z dimenzijami naj bodo risbe vseh ostalih delov dimenzij. Da bi lažje naredili risbo, najprej narišite glavne sestavne dele strukture, nato pa premislite o vseh majhnih podrobnostih in kako jih popraviti.

V tej fazi je treba tudi odločiti o vseh materialih, iz katerih boste izdelali vrata, saj je gradnja v veliki meri odvisna od njih.

Montažna vodila

Najbolje je začeti delo z namestitvijo vodnikov in ne izdelavo platna, saj v tem primeru lahko prilagodite velikost vrat. Zahvaljujoč temu bodo maksimalno nameščeni pod okencem.

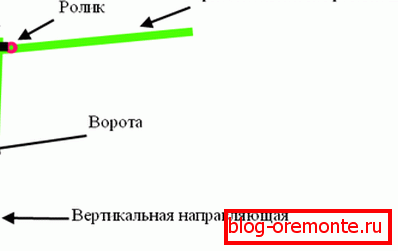

Postavitev vodnikov

Delo se izvaja v naslednjem zaporedju:

  1. Kot vodila, vertikalna in vodoravna, je najbolje uporabiti kanal. Zato jih najprej razrežite na dele želene dolžine, iz katerih se bo sestavil okvir;
  2. Nato morate v odprtino pritrditi navpična vodila s sidri in nosilci. Na tej stopnji je izredno pomembno, da vodnike postavite strogo navpično in v eni ravnini - to vpliva na učinkovitost in vzdržljivost vrat. Če želite ojačati škatlo, povežite zgornji del stojala z žarki;
  3. sedaj morate namestiti navpične vodnike, ki so na eni strani zvarjeni na navpične stebre, na drugi pa na nosilec, ki je nato pritrjen na stene. Na našem portalu boste našli podrobne informacije o tem, kako popraviti žarek na stenah;
  4. Poleg tega, da bi strukturo dali moč, se zgornja vodila lahko povežejo z distančniki.

Proces montaže okvirja je končan.

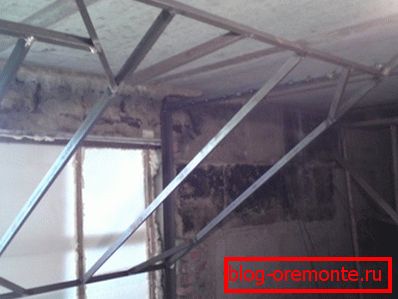

Dviganje primera okvirja vrat

Izdelava

Postopek izdelave tkanine ne vsebuje nobenih značilnosti. Kot je navedeno zgoraj, je lahko izdelan iz različnih materialov. V vsakem primeru pa temelji okvir.

Najbolje je, da se vrata kovine - potem bodo močne, zanesljive in trajne. Okvir za njih je lahko izdelan iz kota ali profilirane cevi.

Proces izdelave kovinskih vrat z lastnimi rokami je naslednji:

  1. rezane dele okvirja glede na dimenzije, prikazane na risbi;
  2. nato sestavite pravokotnik iz delov;
  3. nastalo strukturo je treba okrepiti s prečkami in prečkami;
  4. Zdaj morate zvariti jeklene pločevine na nastale okvirje.

Na enak način gredo platno z lesenim okvirjem lesa. Edina stvar za povezavo lesa, morate uporabiti kovinske vogale in vijake. Jeklene plošče je mogoče pritrditi na les z uporabo vijakov.

Nasvet! Platno lahko izboljšate z vsemi vrstami blokirnih sistemov, mehanizmom, ki ščitijo pred vlomi, varnostnimi napravami in drugimi podobnimi elementi.

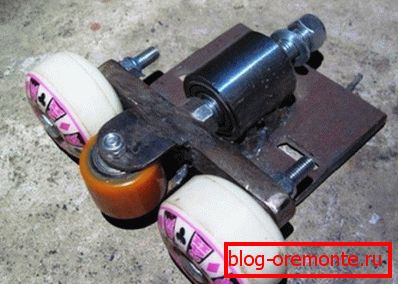

Prevoz za spodnji del vrat

Izdelava premičnih mehanizmov in vgradnja vrat

Zdaj morate izvesti gibljive mehanizme.

Začnimo z nižjimi vozički, ki so narejeni na naslednji način:

  1. Najprej morate izdelati osnovo vozička. Če želite to narediti, uporabite kovinski trak na robovih, kjer morate vrtati luknje;
  2. nato pa namestite dva valja, vzporedna s palico, kot na zgornji sliki. Vijaki se lahko uporabljajo kot osi za valje. Treba je opozoriti, da mora biti premer valjev tako, da se prilegajo v traku kanala;
  3. med ekstremnimi kolesi je treba namestiti pravokotno na tretji valj. Za njeno namestitev morate opraviti u-oblikovan nosilec, ki je varjen na palico;
  4. na drugi strani tirnice nasproti srednjega valja, morate variti matico, v katero se privija nosilna os;
  5. Zdaj morate narediti pritrdilne elemente za platno. Da bi to naredili, vzemite platformo v obliki jeklenega pravokotnika in z njim varite ležaj ustrezne velikosti;
  6. tako kot morate opraviti drugi mehanizem za premikanje.

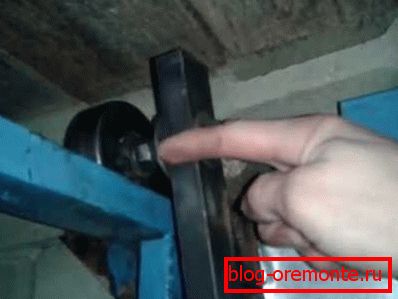

Nosilec z zgornjim valjem

Da bi bili zgornji mehanizmi za premikanje še lažji, za to zavarite oklepe z osmi za valje na platno na levi in ​​desni strani Kot slednji lahko uporabite ležaje. Edino je, da morajo imeti takšni premer, da se osi nahajajo nad stranicami vodil.

Pri izdelavi nosilcev se prepričajte, da so enake velikosti. Osi morajo biti nameščene na razdalji približno 20 cm od platna, pri čemer se lahko vrata prosto zaprejo. Pred varjenimi nosilci je priporočljivo namestiti vrata v odprtino in opraviti označevanje.

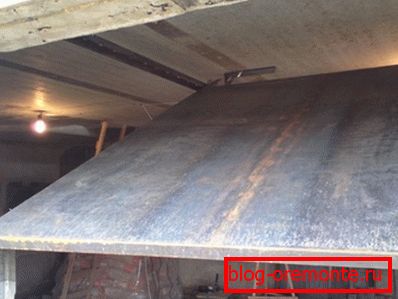

Na fotografiji - nameščena vrata

Zdaj lahko namestite vrata.

To se naredi takole:

  1. najprej "obesite" vrata na zgornje tirnice. Da bi to naredili, najprej postavite ležaje na os in jih pritrdite z maticami. Na tej stopnji ovijte omejilce na zgornja vodila, tako da se zgornji del vrat ne more premikati dlje, kot je potrebno;
  2. Zdaj namestite spodnje vagone in jih pritrdite na platno. V ta namen varimo ploščad z ležaji na enaki ravni, nato postavite kladiva v vodila in jih povežite s platformami s sorniki, ki bodo služili kot osi za ležaje. Te vijake je treba priviti v matice, varjene v vozičke.

Nasvet! V zaprtem stanju mora biti spodnji rob vrat v posebni odprtini. To jim otežuje, da se jih hacked, poleg tega pa se bodo bolj približali škatli.

Na teh domačih vratih je skoraj pripravljena, ostane samo namestitev protiutež.

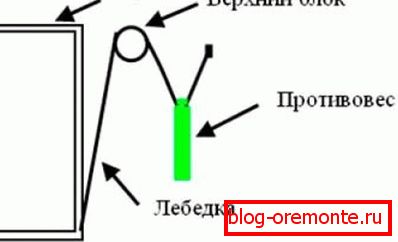

Protitelesna zasnova

Montaža protiuteži

Namestitev mehanizma protiutež je precej preprosta:

  1. namestitev mehanizma se začne z namestitvijo blokov. Za vsak blok boste potrebovali par jermenic. Morajo biti nad vrati na levi in ​​desni;
  2. Zvarite šarnirje do vrat, po eno na vsaki strani;
  3. Zdaj priklopite kable na zanke in jih vodite skozi bloke;
  4. nato pa vezati tovor na proste konce kablov. Postaviti jih je treba tako, da so vrata, ko so vrata zaprta, zabavne nad tlemi. Povedano je, da je težo blaga izbrana posamično, tako da se vrata zlahka odprejo in varno zaklenejo v odprtem položaju, vendar se same ne bi odprle.
  5. na koncu dela morate namestiti ključavnico, ki je lahko vijak ali katerokoli drugo.

Zdaj so vaše vrata popolnoma pripravljene. Treba je opozoriti, da bo cena zasnove nakupa večja od stroškov, ki jih zahteva neodvisna proizvodnja vrat.

Zaključek

Zgoraj smo upoštevali le glavne točke pri izdelavi dvigalnih vrat. Seveda se boste med delom verjetno morali soočiti s tezkami, ki jih nismo dotaknili. Vendar pa za spoprijemanje s temi težavami zagotovo ne bo težko vsak domači mojster, ki ve, kako delati s kovino.

V videoposnetku v tem članku si lahko ogledate, kako deluje struktura, izvedena po zgornji shemi. Če vam nekaj trenutkov ni povsem jasno, vprašajte v komentarjih in z veseljem vam bom odgovoril.
