Pravi izračun stebrov za ograjo - zastavo strukturne moči

Ograja opravlja ne le zaščitno funkcijo dvoriščne ploskve ali določenega ozemlja, temveč je tudi znamenje predmeta. Na prvi pogled preprosta konstrukcija v svoji konstrukciji zahteva podrobno in natančno upoštevanje določenih pravil.

Predhodni izračun ograje se bo izognil bodočim težavam, povezanim s poševnimi, nagibnimi, padajočimi in drugimi težavami.

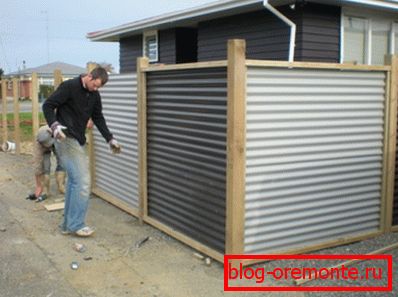

DIY ograjo

Gradnja ograj

Vsako ograjo lahko razdelimo na več strukturnih delov:

  • nosilni okvir, ki ga tvorijo stojala, s katerimi je celotna obremenitev ograje;
  • obloga, ki je sestavljena iz valovite ograje, ograje, kovinske mreže in drugega materiala;
  • križni deli (hlodi), ki dajejo zgradbi dodatno togost in moč;
  • montažni material.

Očitno je, da glavno vlogo igra podporni del ograje.

Za okvir najpogosteje uporabljeni stebri:

  • kovinski;
  • azbest-cement;
  • opeka;
  • lesena.

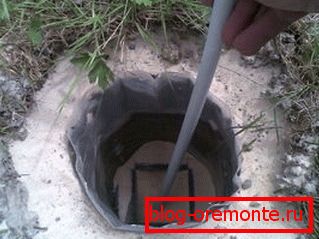

Fotografija določi globino objave zaznamka

Izračun stroškov ograje

Stroški gradnje

Pri gradnji ograje z lastnimi rokami je zelo pomembno vedeti, kako izračunati dolžino ograje glede na stroške linearnih in kvadratnih metrov bodoče ograje.

Pred odločitvijo o konstrukciji objekta je potrebno natančno izračunati stroške ograje.

Izračunavanje

Za izračune upoštevajte naslednja navodila.

  1. Izračun se začne z meritvami oboda objekta, ki jo je treba zaščititi;
  2. Po tem se odloča o vrsti ležišča in obodnem delu konstrukcije;
  3. Nato se določi količina potrebnih gradbenih materialov, njihova cena, stroški dela pa so nujno upoštevani in dodani;
  4. Če želite namestiti lepo, praktično in trdno ograjo, je treba natančno in pravilno izračunati količino gradbenega materiala, vključno z razdaljo, skozi katero namestite stebre za ograjo. Iz teh izračunov je odvisna zanesljivost projektiranja in finančni stroški;
  5. Izračunajte ceno na meter zahtevane višine ograje;
  6. Skupna dolžina konstrukcije se pomnoži s stroški na linearni meter in dobijo se približni finančni odhodki za zahtevano strukturo.

Izračun tekoče metre ograje

Pomembno je vedeti, kako izračunati števec vnosa merilnika:

  1. Za to je treba celotno dolžino konstrukcije razdeliti z uporabno širino izbranega lista valovite plošče za ograjo. Zato dobimo zahtevano število listov;
  2. Nastalo število listov pomnoži z zahtevano višino ograje;
  3. Rezultat se pomnoži s celotno širino valovite plošče in pridobimo zahtevano površino materiala za ograjo;
  4. Če pomnožimo vrednost površine s stroški enega lista, dobimo stroške na meter;
  5. Bodite prepričani, da upoštevate stroške zastav in podpore.

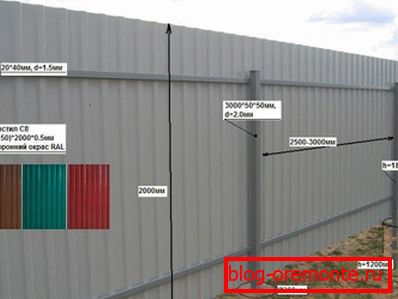

Izračun ograje - nujna okoliščina

Izračun globine podpore

Vsaka ograja je podvržena sili lastne teže konstrukcije, ki je usmerjena strogo vzdolž osi kolone in sile tlaka vetra, ki se uporablja čez celotno konstrukcijo. Zato torzijski (upogibni) moment deluje na nosilcu, ki ima največ na točki izhoda iz tal.

Upogibni moment - glavni vzrok za uničenje obodnih struktur. Ni smiselno upoštevati sile lastne teže pri izračunavanju regalov, saj je minimalna in nima pomembnega vpliva na trdnost baze.

Mnogi lastniki so tudi zaskrbljeni zaradi vprašanja, kako globoko zakopati steber za ograjo?

Pomembno je! Za določitev globine polaganja nosilcev v tleh je treba upoštevati izračun obremenitve vetra na ograji.

  1. Najprej je treba izračunati ocenjeno površino ene povezave (oddelka) prihodnje ograje. Če predvidevamo, da je širina ograjnega odseka (L) predvidena v višini 2 metra, višina (H) pa 1,5 metra, potem bo območje (S) enega odseka 3 m². (S = 2,0 m * 1,5 m = 3 m2). Enako območje bo padlo na vsak steber (1,5 metra v vsakem delu zgradbe na desno in levo od nosilca);
  2. Za pridobitev obremenitve vetra na konstrukciji je treba površino dela pomnožiti z aerodinamičnim koeficientom in vrednostjo hitrosti glave vetra. Aerodinamični koeficient (konstanten) za navpično konstrukcijo je 1,4. Sprejeta vrednost tlaka vetra je 40 kg na kvadratni meter;
  3. V našem primeru se zdi, da ima pol obremenitve vetra 168 kilogramov (3 m² M * 1,4 * 40 kg / m² = 168 kg).
  4. Izračunajte vrtilni moment, ki deluje na nosilcu. V ta namen se obremenitev vetra pomnoži s konstantnim faktorjem (168 kg * 0,8 = 134 kg / m); Po določitvi navora ga delimo z vrednostjo koeficienta trenutnega upora - 225 (konstantno) (134 kg / m / 225 = 0,6 m);
  5. Izračuni kažejo, da je obremenitev vetra popolnoma kompenzirana, ograja pa je popolnoma neodvisna od vetra, zato je potrebno pole postaviti na globino najmanj 60 cm. Za zaupanje lahko dodate 20 cm, saj je tla sama precej ohlapna;

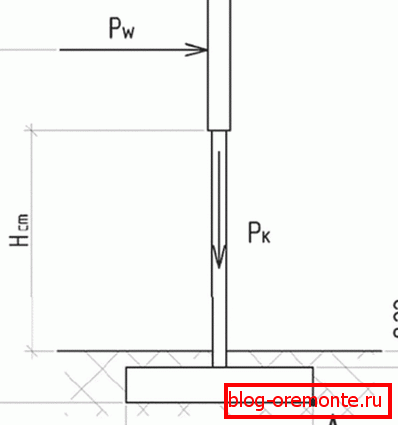

Shema za izračun billboard

Nasvet! Da bi pridobili sto odstotno zaupanje v stabilnost ograje, ne glede na vrsto tal, nivo podtalnice in material obodnega dela konstrukcije, je potrebno polagati okvir v tla za polovico višine ograje in še 10 centimetrov).

  1. Če se tla na mestu vgradnje konstrukcije nabreknejo med zamrzovanjem, je treba globino vgradnje podpornih stebrov povečati tudi na 1,5 m.
  2. Če uporabljate opore iz kovinskih cevi za sesalnike, jih je potrebno nalijati z tekočo cementno malto. Za zaščito kovinskih cevi pred korozijo so pokriti z rdečim svinecem;

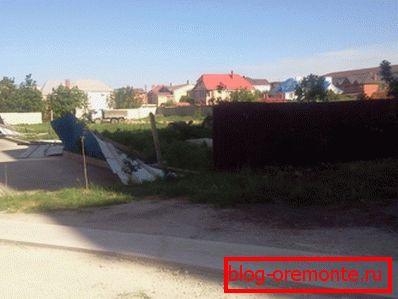

Ne upošteva izračunov

Nasvet! Da bi podaljšali življenjsko dobo lesenih palic, je treba njihov podzemni del obdelati z ventilatorjem, impregniranim (prevlečenim) s kerozin-bitumenskim antiseptikom, segretim z bitumnom ali posebno impregnacijo in naviti s krempljem.

  1. Dno jame je pokrito s peskom. Podstavek je pokrit z bitko opeke (gramoz), prekrit je z zemljo na vrhu in previdno zataknjen. Za večjo stabilnost je treba graditi ograje.

Več podrobnosti o namestitvenih značilnostih podpore za ograje najdete na videoposnetku v tem članku.

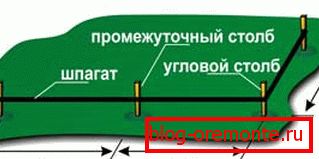

Namestitev stebra

Izračunajte število podpore

Na primer, načrtuje se namestitev ograje 1,6 m visok, s skupno dolžino 40 m. Vloga baze bo opravljala podporna mesta, cementirana v jamah, obodni del pa bo narejen iz barvanih strokovnih listov.

Profilne cevi so eden najpogostejših materialov za izdelavo nosilcev in okvirja, saj je med namestitvijo primeren pravokotni prerez.

Če poznamo parametre valovitega kartona, določimo število listov, ki bodo potrebni za ograjo.

Če je celotna širina takšne pločevine 1,18 m (delovna širina 1,14 m), potem se skupna dolžina ograje deli z delovno širino pločevine in dobimo vrednost - 40 m / 1,14 m = 35,08 kosov. To pomeni, da je za gradnjo objekta dolžine 40 metrov potrebnih 35 strokovnih listov.

Nasvet! Dobljeno vrednost je vedno treba zaokrožiti.

Če želite izračunati število cevi kot podpor, morate celotno dolžino prihajajoče ograje razdeliti za dolžino enega odsekov (razpon), ki je ponavadi 2,0 - 2,5 metra, in dodajte eno (40 m / 2,5 = 16 + 1). Tako je za namestitev ograje s skupno dolžino 40 metrov in širino preseka 2,5 metra potrebnih 17 podpornih stebrov.

Razdalja med nosilci

Izbrana razdalja med drogovi za ograjo je odvisna od njihovega dela. Višja je struktura, ki jo želite zgraditi, in večja je načrtovana razdalja med nosilnimi stebri, bolj trpežna in z večjim presekom morajo biti cevi.

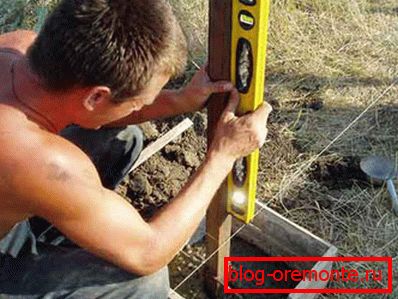

Namestitev podpornikov pod mrežo

Na primer, za ograje z višino 2 metra in širino preseka, tudi 2 metra, je za podporo potreben okrogla cev 76 x 4 mm ali kvadrat 60 x 4 mm ali več.

Zaključek

Če natančno in pravilno izračunate ograjo, lahko znatno prihranite gradbeni material in finančna sredstva.

Pri izračunu ograje so pomembni vsi kazalniki, vključno z razdaljo med ograjnimi stebri, na katerih je odvisna stabilnost in trdnost celotne konstrukcije.
