Temelj za vrata: trdna podpora za gradnjo kapitala

Temelj za vrata je le ta element, katerega kakovost proizvodnje v več pogledih določa delovanje celotnega sistema. In če je dovolj za vhodno zasnovo standardne vrste, da so stranski stebri stabilni in ne deformirani, potem pod avtomatskim odpiralnim sistemom - zložljivim ali tečajnim - je potrebno postaviti temelj z veliko večjo varnostno rezervo.

V tem članku bom dala splošne informacije o temeljih vrat in vam tudi povedala, kako se vlivajo podporne strukture za gugalnice in drsna vrata. Iz mojih lastnih izkušenj lahko rečem, da se lahko ta vrsta nalog reši z lastnimi rokami, seveda pa moram delati.

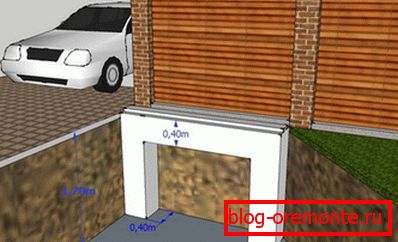

Premični del vrat mora temeljiti na kapitalski osnovi.

Fundacijske funkcije

Kapitalska osnova za vstopna vrata mora biti čim stabilnejša.

Poleg tega njegov podzemni del opravlja vrsto funkcij, med katerimi so tudi glavni:

  1. Pritrdilna podporna mesta ali njihovi osni deli v tleh (če je stebriček postavljen iz opeke okoli kovinske cevi, betonirane v tla).
  2. Oblikovanje okvira okvirja vrat.
  3. Distribucija obremenitveki delujejo na nosilnih stebrih ob odprtju krila.
  4. Nadomestilo obremenitveki ga povzroči gibanje drsnih vrat, ko je odprta.
  5. Zagotavljanje ohranitve konfiguracije celotne strukture, preprečevanje izkrivljanja itd.

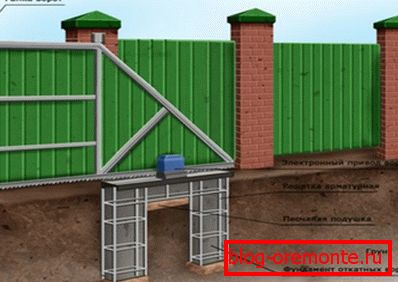

Podzemni del zagotavlja učinkovito porazdelitev tovora, ohranja geometrijo celotne konstrukcije

Preprosto rečeno, tako za konvencionalne kot za avtomatska vrata je kakovostna osnova ključna. Zato tudi v najpreprostejših situacijah - tako kot pri nihajnih vratih - raje postavljam temelj z dobro varnostno stopnjo.

Pod zamahom

Priprava na namestitev

Temelj za nihajna vrata je značilna preprostost zasnove. Na splošno je podzemni del temelj nosilcev - betonskih cevi, lesenih palic ali armiranobetonskih stebrov, ki so konkretno betonirani v tla.

Gradnja takšne temelje ni preveč zapletena, vendar je to težek proces. Večkrat sem to izvedel sam, zato lahko s polno odgovornostjo izjavim, da se pomočnik zagotovo ne bo motil.

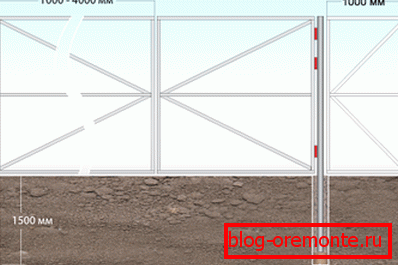

Globina stebrov je približno 1,5-2 m

Začnemo s pripravami vdolbin, v katerih bomo postavili stebre:

  1. Označim na ciljni črti, označujem namestitvene točke podpore. Zelo pomembno je, da ne segajo izven ograjne linije, saj bodo v nasprotnem primeru naše vratice premaknjene.
  2. Z označevanjem kopalnih gnezd za stebre. Globina vsakega gnezda naj bo najmanj 1,5 m (na težkih razlogih - do 2 m), širina pa mora biti najmanj 10 cm večja od širine drog na večji strani.

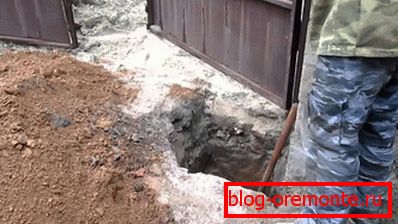

Ročice za stebre se lahko izkopljejo ročno

Nasvet! Če obstaja možnost, ne kopamo luknje, ampak ga vrtimo s pomočjo posebnih orodij. Torej bo dražje (najem bencinskih luk je približno 400 rubljev na dan), a veliko hitreje.

  1. Na dnu vsakega gnezda zaspim najmanj 30-40 cm mešanice peska-gramoza in ga previdno vržem.
  2. Da bi zagotovili največjo stabilnost težkih opor, je mogoče opraviti primarno betoniranje, zaliv na vrhu približno 10 cm cementne malte M150 - M200.
  3. V notranjosti bom gnezdila gnezdo s strešnim papirjem, ki bo zaščitil podzemni del temeljev pred vlago v tleh.

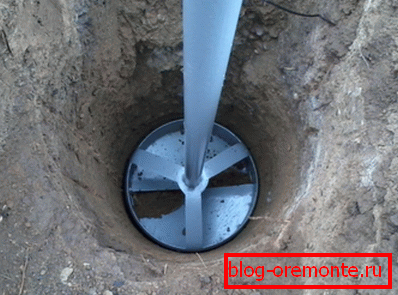

Kuhanje gnezdo s pomočjo yamobure

  1. Če je gradnja vrat predvidena za to, potem okoli oboda vsake jame prinesem nizko oplaščenje za zapolnitev kletnega dela. Za izdelavo opažev z uporabo plošč z najmanjšo debelino 20-25 mm.

Betoniranje in pritrditev nosilcev

V tem razdelku vam bom povedal, kako namestiti podporo v vtičnice in kako jih pravilno napolniti z rešitvijo.

Optimalni algoritem je naslednji:

  1. Podstavek, nameščen v gnezdo, ki temelji na stopalih ali stisnjen prod in izravnan.
  2. Če so tečaji že privarjeni na nosilcu, popravljam položaj dela tako, da tečaji gledajo proti odprtini.

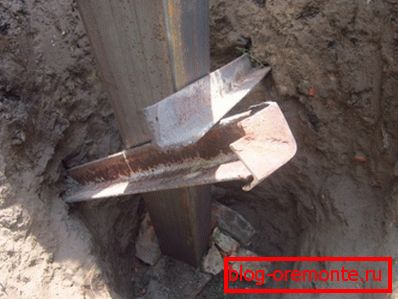

Kot je na tej sliki, je mogoče dodatno okrepiti stebriček

  1. Namestite vrvne objemke, pritrdite nosilce v strogo navpičnem položaju. Prav tako je mogoče s pomočjo kamnov ali kosov ojačitve dodatno pritrditi stebre v jamo, ki dodatno okrepijo podlago.
  2. Pripravljam malto na osnovi cementa M300 z dodatkom peska in gramoza. Rešitev spravim v skladnost debele kisle smetane in jo nalij v gnezda okrog podpor, poskušam preprečiti nastanek zračnih žepov.

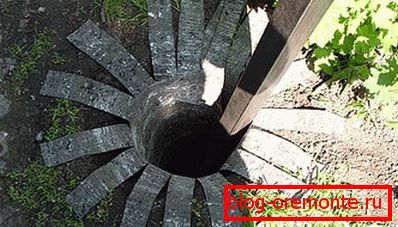

Gnezdo z ruberoidnim vložkom, pripravljeno za betoniranje

  1. Večkrat zapremo sloj betona z armaturno palico, ki sprosti zrak. Če obstaja možnost, se rešitev lahko obravnava s globokim vibratorjem - tako bo še bolj gosta.
  2. Preverim, če se med postopkom prelivanja nosilci pomikajo, jih dodatno pritrdite s podstavki iz plošč in pustite, da se beton osuši.
  3. Strune in opaž je mogoče odstraniti po 7 do 10 dneh, in priporočam, da poli izpostavijo bremena ne prej kot v 3 do 4 tednih. Čas polimerizacije betona je 28 dni, v tem obdobju pa je potrebno zagotoviti, da se površina malte ne izsuši.

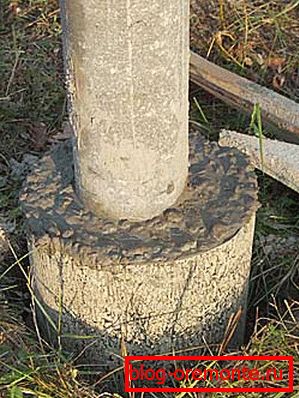

Podporni steber v betonu "steklo"

Če je podlaga pod strukturo višine več kot 2 m s težo krila 200 kg ali več, se lahko podporni deli še dodatno okrepijo:

  • postaviti temelj na vijačne pilote, privijte nosilce v tla in jih nato prelivati ​​s betonom;
  • okrepiti kovinske stebre z opečnim zidom (nad celotno višino ali samo na dnu);
  • za povezavo podzemnih delov nosilcev z trakom temelj z globino do 50-60 cm - ta improviziran estrih bo zmanjšal tveganje deformacije vrat na minimum.

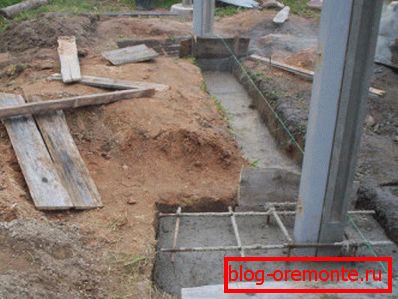

Spojna križna podpora

Pod valjano konstrukcijo

Označevanje

Osnova za drsna vrata je kanal, pritrjen na betonskih stebrih, ki so pod zemljo. Ta kanal je podpora za drsni del, saj je zelo pomembno, da ga varno pritrdite na stabilno podlago.

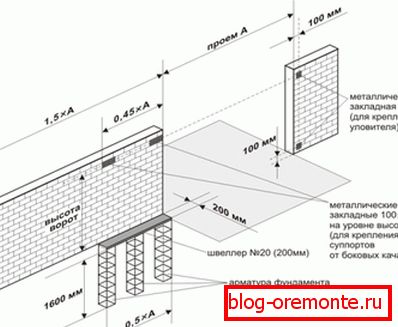

Risba temeljev za drsna vrata, ki omogočajo izračun dimenzij osnove, od širine odprtine

Začetek s projektnimi izračuni:

  1. Globina vgradnje baze je običajno 1,2 - 1,5 m. Običajno delam v teh mejah, z uporabo manjših temeljev le za zelo lahke strukture z minimalno obremenitvijo.
  2. Širina betonskega traku se določi s širino kanala: če se uporablja 200 mm produkt, je lahko podlaga široka 400 mm. In pod dvema kanaloma 140 mm sem postavil temelje širine 0,5 m.
  3. Dolžina temeljev je ponavadi 1/2 dolžine drsnega dela. Zato mora biti podlaga za drsna vrata dolžine 4 metra 2 m ali več.

200 mm kanal kot detajl nosilne ploščadi

Zemeljska dela

Na podlagi izračuna je zgrajena temeljna shema, na katero se osredotočim med izkopavanjem, ojačanjem in betoniranjem:

  1. Za začetek sem pogled na okolico s strani, iz katere bodo nameščena drsna vrata. Po potrebi izravnavam drevesa in grmovnice, v nasprotnem primeru njihov koreninski sistem hitro uniči betonsko podlago.

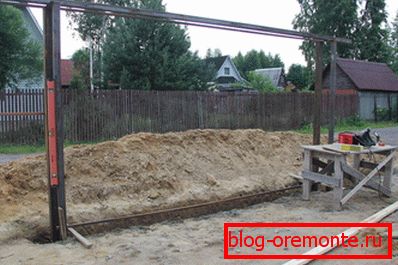

Jermen pod drsnim podstavkom

  1. Nato iz notranjosti ograje kopem jarko, katerega mere bodo ustrezale velikosti temeljev. Vdolbina pod dnom je lahko pravokotna ali črka U, z dvema vtičema na straneh.
  2. Dno jarkov polnimo s peskom, tako da oblikujemo vzglavnik do debeline 15 cm. Peščena podstavka je previdna.

Osnovno polaganje

Podlaga za drsna vrata dolžine 5 metrov mora biti dovolj velika in prenesti trdne obremenitve, zato ni potrebno narediti brez ojačitve in ustreznega betona.

Navodilo predvideva izvedbo dela v skladu z naslednjo shemo:

  1. Z armaturne palice s premerom 12-14 mm zvarim ali vežem okvir, katerega mere bodo nekoliko manjše od dimenzije jarka.
  2. Zgornje robove armatura zvarim na spodnji del podpornega kanala.
  3. Kovinsko strukturo spustim v jarko in ga namestim na nosilce trdne keramične opeke. Pazljivo poravnam okvir in se osredotočim na položaj kanala - mora biti povsem vodoraven in tesno povezan s podpornim stolpcem ograje.

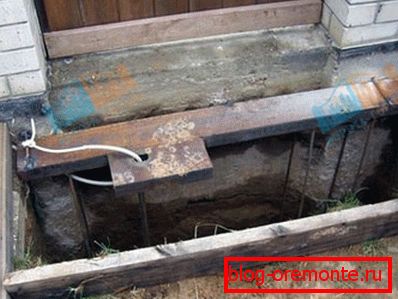

Kanal z okovjem v jarku

  1. Pripravim beton iz enega dela cementa, ki ni nižji od M300, 3 deli peska in 4 deli zdrobljenega kamna. Raztopino razredčim z vodo do zmerne konsistence in napolnim jarek, poskuša ga napolniti tako, da ni pragov pod kanalom.

Pomembno je! Beton ne sme prodreti skozi vgrajeno kovino, saj se s tem sestavi drsni mehanizem.

  1. Polnjenje je najbolje narediti v plasteh: ponavadi zapolnimo jarke v delih 1/4 in nato z bajonetom.

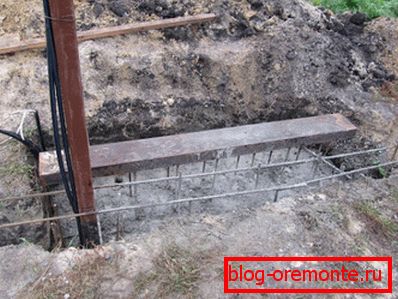

Beton je najbolje vlivati ​​v sloje

Vgradnja vrat se lahko izvede v 10 do 15 dneh po vlivanju: v nasprotju s konstrukcijo nihalov tukaj obremenitve ne morejo močno poškodovati temeljev. Vendar je treba spomniti, da je zaradi popolnega utrjevanja betona bolje uporabiti osnovo "v normalnem načinu".

Kot pri nihajnih vratih lahko namestitev temeljev izvedemo bodisi z uporabo vijačnih pilotov bodisi z montažo nosilne ploščadi iz kanala na armirani betonski stebri, pokopan v tleh.

Te tehnike se le redko uporabljajo, saj za vse svoje napornosti zagotavljajo presežno varnostno mejo. Torej, za navadne drsne vogale, je zgoraj opisana tehnologija dovolj.

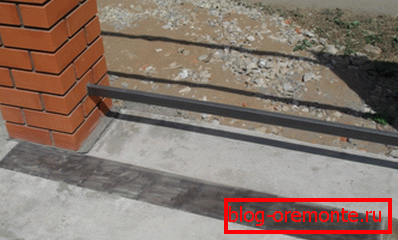

Če poskusite nastaviti raven okvirja, se izkaže za popolnoma gladko

Zaključek

Temelji za vrata morajo biti trajni in zanesljivi, verjetno pa ni druge možnosti, razen kopanja v tla in pritrditve s pomočjo armiranega betona. Da, to delo je težavno, toda če gledate videoposnetek v tem članku in če imate težavna vprašanja, jih boste vprašali v komentarjih, se boste lahko izognili vsem težavam in rezultat bo povsem vreden!
