Valji za drsna vrata in drugi elementi njihovega oblikovanja

Kako težko je narediti drsna vrata? Kakšne prednosti zagotavljajo v primerjavi s tradicionalnimi nihajnimi vhodi? Kako se različni nabor pripomočkov razlikujejo drug od drugega in katere elemente naj vključijo? V svojem članku bom poskušal odgovoriti na ta in nekatera druga vprašanja.

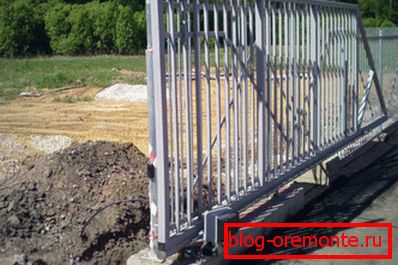

Vrata, ki se lahko vlečejo: namestitev na armiranobetonskem temelju.

Vzvratno proti zamahu

Glavna prednost drsnih vrat je, da ob odprtju ne zasedajo prostora na dvorišču in ne blokirajo ceste. Ta funkcija je zelo uporabna v majhnem dvorišču, ki gleda na ozko ulico.

Кроме того: управление откатными воротами легко автоматизировать. Avtomatizacija может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Seveda ima rešitev nekaj slabosti:

  • Dolžina ravnega dela ograje, ki meji na vrata vrat, mora biti vsaj enaka dolžini krila. V nasprotnem primeru se bo cilj preprosto nikamor vrnil;

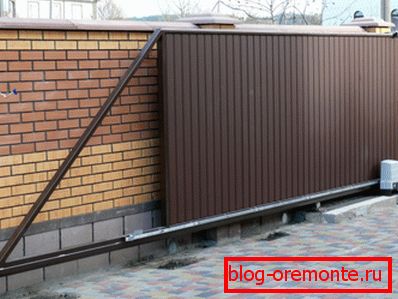

V odprtem položaju krilo pokriva 4-6 metrov stene.

  • Masivni kril bo zelo težko premakniti ročno, če želite shraniti na električni pogon ali če je električna energija odrezana doma. Odprite nihajna vrata katere koli teže, tudi otroka;
  • Zasnova kot celota se bo izkazala za dražje. Varjene nihajne vratice iz proftruby 40x40, obložene z jeklenimi ploščami, pri proizvodnji "na ključ" vas bodo stalo 15-25 tisoč rubljev. Povračljivi električni pogon stane od 100 tisoč ali več.

Opomba: tudi domača drsna vrata (pod pogojem, da bodo vsa dela od polnjenja temeljev do varjenja in vgradnje valjev opravljena neodvisno) zahtevajo stroške materiala in dodatkov za najmanj 45-50 tisoč.

Dimenzije

Po mojem mnenju optimalna velikost krila - višina 2 metra s širino 4 - 6 metrov. Dvomotorska višina bo izločila manifest neprimerne radovednosti s strani mimoidočih; širina krila 4 metre bo varno voziti na vašem dvorišču s tovornjakom s peskom ali gradbenim materialom. Povečanje širine krila do šest metrov je koristno v primerih, ko je širina ulice nujna za vožnjo v dvorišče pod kotom.

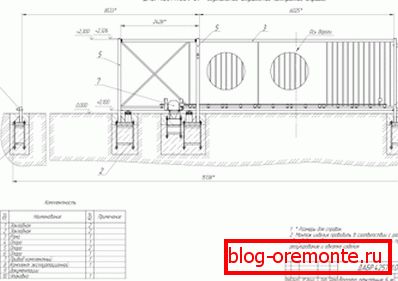

Ko se odločite za dimenzije, je enostavno zgraditi lastne risbe vrat.

Stroški

Kakšna je cena materiala in opreme za vrata, ki sem jih navedel?

Poravnava je taka:

  • Pribor - približno 15.000 rubljev;
  • Kovina za okvir - 5000;
  • Osnova (ojačitev, beton, pesek) - 5000;
  • Avtomatski električni pogon - 15-30 tisoč, odvisno od proizvajalca in funkcionalnosti;
  • Elektrode, pogonske žice, barve in druge majhne stvari - od dveh do treh tisoč.

Nekaj ​​elementov na seznamu je treba podrobneje razstaviti.

Fittings

Kaj vključuje tipični komplet dodatkov?

Tukaj je seznam serije Prišel sem serije M italijanske proizvodnje:

Element Količina, enote
Podporni vozički (8 valjev) 2
Končni valj 1
Končni lovilec valjev 1
Železniški vodnik, dolžina 6 metrov 1
Železniški vtič 2
Vodilni nosilec (2 valja) 1

Shema drsnih vrat na valjih z navedbo pritrdilnih točk dodatne opreme.

Nastavi stroške определяется:

  • Proizvajalec. Zaradi očitnih razlogov so domači izdelki veliko cenejši od uvoženih izdelkov;
  • Nazivna obremenitev (to je, preprosto rečeno, težo krila). Večje je, strožje zahteve veljajo za trdnost in vzdržljivost opreme, ki neposredno vpliva na njegovo vrednost.

Dala bom nekaj primerov maloprodajnih cen.

Blagovna znamka Država porekla Teža krila, kg Nastavi stroške
Prišel sem Italija 350 14250
Prišel sem Italija 700 26400
Prišel sem Italija 1700 71475
Alutech Belorusija 500 15450
Roltek Rusija 500 12750
Roltek Rusija 2000 43950

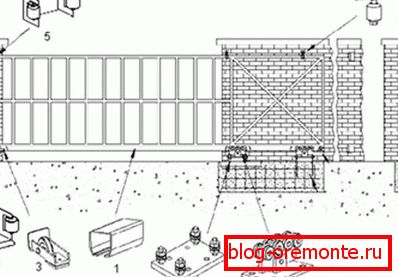

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

Avtomatizacija

Poleg proizvajalca se kompleti za avtomatizacijo razlikujejo:

  • Največja masa krila. Večja je, večja moč je potrebna pri električnem pogonu;
  • Hitrost odpiranja in zapiranja. Ponavadi se giblje od 0,15 do 0,35 m / s;
  • Popoln komplet. Oddaljeni (i), fotocelice, opozorilne luči lahko vključite v osnovni paket ali kupite ločeno.

Tukaj je kratek povzetek cenovnega seznama ruskega predstavništva italijanske družbe Nice.

RB400KCE

  • Največja masa krila - 400 kg;
  • Hitrost je 0,35 m / s;
  • Komplet: pogon z vgrajeno krmilno enoto, ploščo, foto celicami, alarmno svetilko z anteno, grajsko stikalo;
  • Cena: 28.440 rubljev.

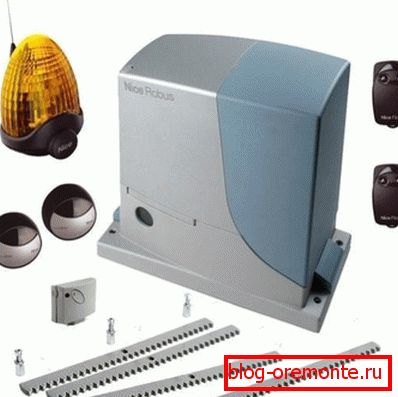

Električna Nice RB400KCE polno naložena.

Zanimivo: stroški istega nabora brez signalne svetilke in fotocelice - 18.600 rubljev.

Zaženi 1800

  • Največja masa krila - 1800 kg;
  • Hitrost je 0,16 m / s;
  • Komplet: pogon z vgrajeno krmilno enoto;
  • Cena: 41472 rubljev.

Namestitev

Zdaj - nekaj priporočil za izdelavo in vgradnjo vrat.

Kaj narediti okvirni okvir?

Najbolje je, da uporabite profesionalno cev: zagotovila bo večjo togost v primerjavi z vogalom z enako ali manjšo težo. Najmanjše mere so 60x60 za okvir in 40x20 za zavore, ki zagotavljajo strukturno togost.

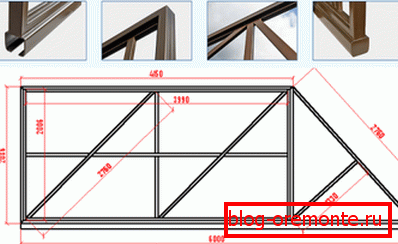

Risba okvirja profilne cevi.

Kako zaščititi vrata?

Velika teža krila močno poveča stroške fitingov in avtomatizacije. Zato so prednostni lahki materiali. Priporočam, da uporabite stenski strokovni list debeline 0,55 mm z višino valov ne več kot 20 mm.

Nekaj ​​odtenkov:

  1. Bolje je uporabljati zakovice za pritrditev ohišja in ne vijake. Ne odtrgajo jih sunki vetra in ne dajejo zarjavelih kapljic, značilnih za vijake z vijaki z lomljenim pocinkanim premazom;
  2. Prilepite vsakemu valu lista. V nasprotnem primeru bodo sunki vetra spremljali kovinski ropotanje.

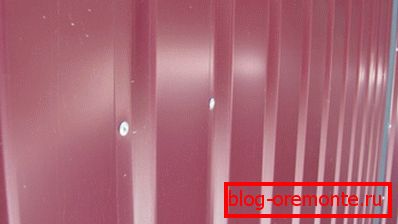

Pritrditev profesionalnega lista na okvir.

Kakšna mora biti razdalja med valji, na katerih stoji vrata? Izčrpna navodila so v tej tabeli:

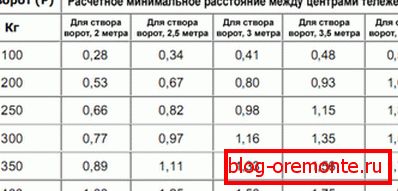

Razdalja med vozovi glede na velikost in težo krila.

Kakšna mora biti velikost fundacije?

Praviloma je njegova dolžina enaka polovici širine listov. Za 4-metrska vrata je potreben temelj, dolg 2 metra. Globina osnove 200 mm presega globino zamrzovanja tal.

Kaj in kako narediti temelje?

Okvir je kuhan iz kanala širine 120-200 mm in valovite ojačitve s premerom 12-14 mm. Vertikalne palice so opremljene z navzkrižnimi povezavami. Polnjenje se izvaja z betonom M250.

Pozor: ravnina kanala je ravno poravnana na ravni. Najmanjši odmik od obzorja bo povzročil, da se vrata zapirajo ali odpirajo s prekomerno silo.

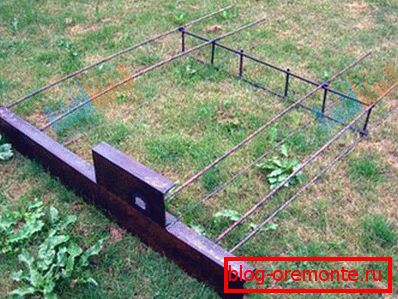

Okvir z okrepitvijo temeljev. Stran je privarjena na mestu za namestitev pogona.

Kako namestiti rolete, ki se lahko zložijo na vrata z lastnimi rokami, s čimer lahko prilagodite njihovo višino?

Uporabite vgradnjo vozičkov na montažne nastavitvene plošče. Na pločevinasti palici se oplašči plošča in osnovna plošča je pritrjena na vijake z maticami. Ta način pritrditve bo omogočil enostavno prilagajanje napak pri vgradnji in pogrezanju tal.

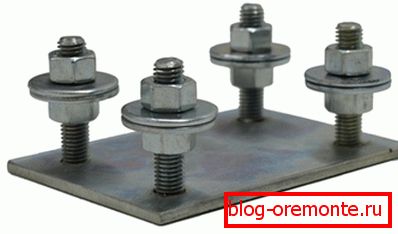

Nastavitev plošče pod vozičkom.

Lažje, še lažje

Ali je mogoče poenostaviti gradnjo drsnih vrat in zmanjšati stroške njihove gradnje na minimum?

Seveda. Tu bom objavil nekaj fotografij vrat, ki se nahajajo v hiši poleg mene.

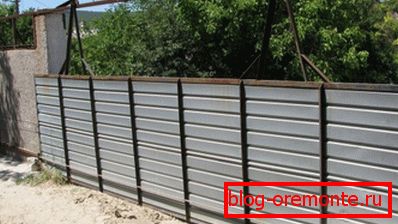

Splošen pogled na vrata. Okvir je zvarjen iz kota 50x50 mm in obložen s pocinkano jekleno pločevino.

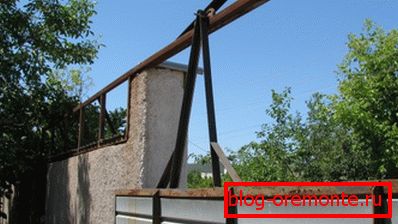

Vrata se ne zanašajo na vozičke, ampak visijo na kanalu, ki je nameščena nad ograjo, ki jo na sredini zavaruje varjen boks.

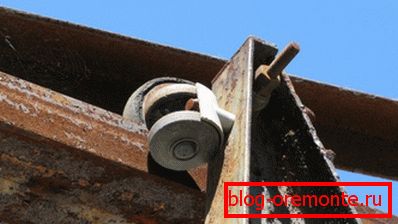

Na tej fotografiji so jasno prikazani podporni in pritrdilni valji. Podporni valj je opremljen z gumijastim premazom, ki pri odpiranju in zapiranju vrat bistveno zmanjša raven hrupa.

Spodnji nosilni valj ima krilo v navpičnem položaju. Za odstopanje v nasprotni smeri preprečuje svojo težo.

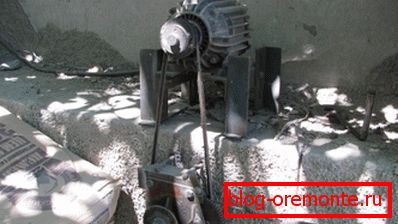

Električni pogon je enofazni motor 1,5 kW in jermenni pogon na jermenici, ki prevaža jekleni kabel.

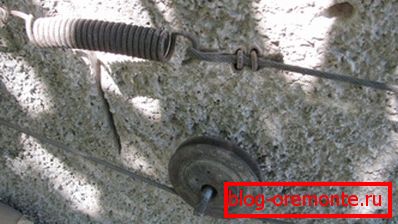

Preprost mehanizem za napenjanje kabla.

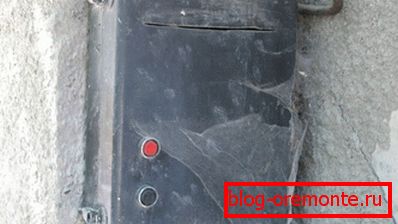

Pogon daljinskega upravljalnika. En gumb zapre vrata, drugi - se odpre.

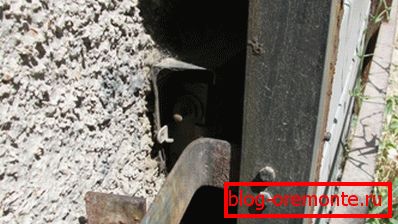

Mejno stikalo odpre napajalni krog, ko je list popolnoma zaprt.

Zaključek

Upam, da bo to gradivo pomagal uglednemu bralcu ustvariti cenovno ugoden in funkcionalen dizajn. Kot običajno se lahko seznanite z dodatnimi tematskimi informacijami, tako da si ogledate videoposnetek v tem članku. Cenim vaše pripombe in dodatke. Uspehi!
