Vrata iz verižne povezave v 3 fazah - preprosto, hitro in

Vsakdo nima nobene možnosti, da naroči lepa vrata iz kovanega železa in ni vedno nujno, včasih so vrata iz verižne povezave videti precej bolj primerne. Zaradi velikih prihrankov na materialih in zmožnosti samostojnega dela, bo izdelava vrat tudi stroškovno učinkovit dogodek.

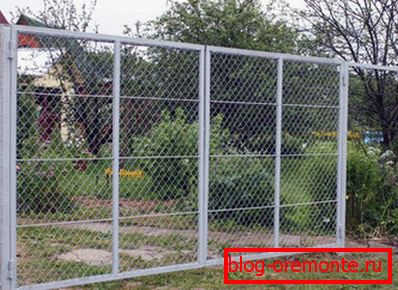

Vrata iz mreže

Razmišljamo o oblikovanju in izbiri gradiva

Za izdelavo in namestitev vrat potrebujete:

  • oblikovana cev - oblikuje okostje konstrukcije, pravokotne ali kvadratne sekcije med montažo. Za zunanji okvir lahko vzamete cev velikega dela, približno 50x40 mm ali 60x40 mm, za notranje mostove, lahko vzamete razvod cevi - 20x30 mm. Alternativno je okvir lahko izdelan iz lesa, vendar pa bo togost in vzdržljivost konstrukcije nižja od tiste iz kovine;

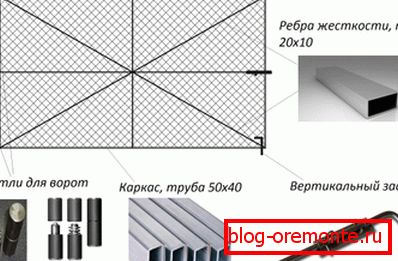

Glavni elementi vrat

Bodite pozorni! Vrata morajo biti težka, vendar hkrati ne zelo težka, ne potrebujemo dodatne obremenitve na tečajih. Glede na to, da bomo ogrodje z mrežo ovratili kot mrežo, teža konstrukcije ne sme presegati 70-100 kg.

  • okvir bomo okvir postavili z mrežo. Če ni verižne povezave, lahko uporabite vse od polikarbonata in kovinske ploščice do lesa;
  • bodo potrebovali vsaj 4 hleva, bodo na vsakem listu potrebovali dve lopati;
  • potrebujete vsaj najpreprostejši ključ za zaklepanje.

Glede na delovne pogoje mreže je najbolje kupiti pocinkane. Zaščitni premaz bo zaščitil pred korozijo. Najbolje je, da se kovinska barva z zaščitno barvo takoj po montaži obarva, tako da rdečim očalom ne najdemo vrzeli.

Na foto galvanizirani verižni povezavi

Kar se tiče gradnje, ni posebnih težav, osnova krila je pravokotnik ali kvadrat, ga bomo sestavili iz cevi velikega dela. Toda sama po sebi je takšna konstrukcija krhka in če ne bo okrepljena, tudi majhna obremenitev vetra povzroči deformacije v vogalih.

Da bi se temu izognili, so skakalci nameščeni iz cevi manjšega dela. Posledično se pri zvitju togosti znatno poveča. Najboljša možnost je, da se ojačevalci postavijo diagonalno in v sredino okvira.

Montaža in namestitev

Značilno je, da so ti vhodi nameščeni kot vrt, videz kočije so nepredstavljivi, v državi pa ni potrebno. Zato bomo izhajali iz dejstva, da vse delo opravlja ena oseba.

Sestava okvirja

Cev je mogoče rezati tudi z mlinom, tudi z ročnim žaginim kosom za kovine, glavna stvar pa ni zamuditi velikosti. Najtežja stvar na tej stopnji je opazovanje geometrije, potrebno je na ravno površino postaviti kontur krilnega lista in začeti varjenje.

Bodite pozorni! Polaganje okvirja na tleh in varjenje v tem položaju ni vredno. Bolje je, da se lotite proizvodnje privezov, ki je sestavljena iz več majhnih klopov, nameščenih tako, da je njihova površina v isti ravnini.

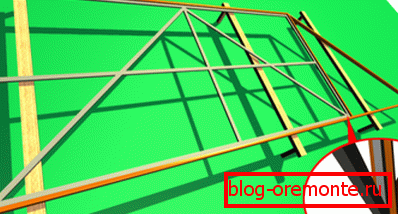

Na njej je nameščen slip in okvir

Ne obstajajo posebne skrivnosti pri varjenju, bi vam svetoval, razen, če bi morda počistili mesto sklepa iz barve. Vrata za dajanje iz verižne povezave je treba zaščititi pred vlago in odprtine na koncih - potencialna šibka točka v celotni strukturi. Če jih preprosto napolnite, notranji prostor cevi ne bo prezračen, kar lahko sčasoma ustvari idealne pogoje za korozijo znotraj.

Zato nadaljujte, kot sledi:

  • v zgornjem delu (kjer obstaja nevarnost padavin, ki vstopajo v notranjost cevi), se konci cevi sperejo pod kotom 45% in se pivu pripijejo;

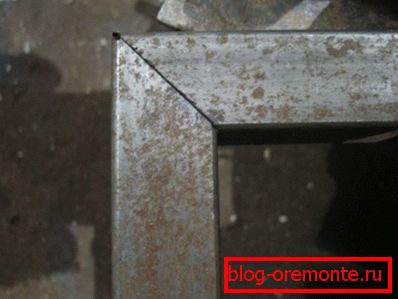

Vrh vogalov, ki se zavarijo, je kot 45 °

  • v spodnjem delu so odprtine odprto in notranji prostor okvira se bo skozi njih prezračeval.

Pred in po varjenju bomo zagotovo nadzirali geometrijo krila. Dovolj je meriti do 0,5-1,0 cm diagonale. Skok je viden takoj.

Šarnirji vrat

Mora biti dovolj močan, da prenese breme iz ventilov. Vrata za dajanje iz mreže mreže verige, čeprav tehtajo malo v primerjavi s ponarejenimi kolegi, vendar nekaj deset kilogramov, bodo še vedno delovale na tečajih skozi ves življenjski cikel.

Od pravilne izbire tečaja in njihove namestitve ni odvisna samo odpornost vrat, temveč tudi kot, po katerem se bodo odpirali. Ne tako dolgo nazaj, moj sosed je pravkar naredil podobno napako - zaradi neustrezne namestitve tečajev so se vrata odprla še manj kot 90 °, glede na to, da jih ni naredil zelo široko, tako da območje ni bilo zelo priročno.

Vrata iz mreže рабицы своими руками хороши тем, что у них очень низкая парусность, особенно по сравнению с воротами со сплошной обшивкой. Отсюда и более низкая нагрузка на петли по сравнению с воротами со сплошной обшивкой. И если для сплошной обшивки я бы порекомендовал не экономить на петлях и брать гаражные (на опорных подшипниках), то для сетки можно использовать петли попроще.

Različne možnosti tečaja

Kot odpiranja je odvisno od tega, kako se bo zanka postavila. Edina pravilna možnost je v smeri odpiranja nihajnih vrat, ali so tečaji pritrjeni na sami rob okvira, tako da je približno? Premer je izstopala izven okvirja. S tem se izognete vrzeli med okvirjem vrat in postom, pri čemer je kot odpiranja več kot 100 °.

Kar zadeva pritrditev, je potrebno pritrditi okvir šarnirja v času zbiranja (to je na stezi), posebno pozornost pa posvečamo poravnavi zgornjega in spodnjega tečaja. Pri kuhanju zank boste potrebovali vgradnjo, zato je najbolje, da to storite tudi pred varjenjem ojačitev na okvirju.

Pokrivni okvir in nameščanje zaprtja

Najbolj zanesljiva možnost za pritrditev mrežnega očesa je varjenje po obodu okvirja. Nekateri to vprašanje rešujejo drugače, na primer s plastičnimi vezmi ali žico - mreža je preprosto vezana po obodu. Toda takšna vezava je nezanesljiva, lahko zlahka zlomijo vezi in žica bo rja.

Zato bi svetoval, da se osredotočimo na varjenje mrežnega očesa do okvirja. Edina težava je v tem, da varilni stroj zlahka prevzame žico mreže, zato se po obodu okvirja skozi mrežo preide kovinska palica, ki je varjena na profilni cevi. Enako lahko naredite tudi z ojačitvami.

Palica je varjena do okvirja

Zapore izberejo najpreprostejši - ključavnica in vijak na notranji strani. Če se je krilo izkazalo za zelo dolgo, lahko na dnu postavite nekaj navpičnih sornikov. Vrvice so varjene do okvirja in cevi z notranjim premerom, ki so nekoliko večje od vijakov, se betonirajo v tla, cevi se nato odrezajo s tlemi.

Končna faza je temeljna obdelava zvarov in njihovo barvanje z zaščitno barvo.

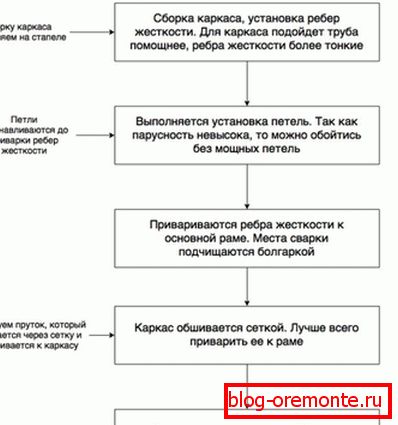

Glavne faze dela

Zaključek

Cena tri metre swing vrata z opažami je približno 2500 UAH (6-8 tisoč rubljev). Če izključite varjenje s seznama del, lahko vse druge operacije izvede katera koli oseba, tudi brez izkušenj pri delu s kovino, zato ni posebnih razlogov za plačilo končnih vrat. Bolje je, da jih poskušate sami, prihranite čas in denar, tudi ob upoštevanju dejstva, da morate za varilca plačati določeno količino.

Video v tem članku prikazuje primer varjenja okvirja pod nihajnimi vrati.

V komentarjih lahko svoje izkušnje delite s kovinskimi deli in oblikujete / ustvarite nihajna vrata iz verižne mreže.
