Kako deluje topla voda

Kot glavni in dodatni vir toplote v stanovanjskih prostorih že 15 let uspešno uporabljamo topla vodna tla. Ni skrivnost, da je za pravilno delovanje tega sistema, ko jih sestavljamo, pomembno slediti zaporedju namestitve, zato morate razumeti, kako deluje topla voda. V tem primeru boste, tudi če se boste odločili za toplo tla z lastnimi rokami, ustvarili učinkovit sistem ogrevanja, ki bo odlično orodje v boju proti mrazu. V tem članku bomo pregledali glavna vozlišča ogrevanja vode in na kakšni osnovi delujejo.

Načelo talnega ogrevanja

Ožičenje talnega ogrevanja

Delo tople sanitarne vode je sestavljeno iz črpanja hladilne tekočine s predhodno nameščenimi cevmi. Nosilec toplote se praviloma premika pod vplivom obtočne črpalke. Ogrevanje hladilne tekočine se izvaja v kotlu, ki je lahko plin, električno ali alternativno gorivo. Oboda je položena v tla, ki je sestavljena iz dobave in vračanja. Med ogrevalnim krogom in kotlom je nameščen zbiralnik, v katerem se hladilno sredstvo enakomerno porazdeli v več vezjih. Tudi kolektor služi za nadzor in regulacijo temperature. Ko temperatura pade pod vnaprej določeno temperaturo, se termostatski ventili odprejo in vroča voda vstopi v sistem. Ko je nastavljena temperatura v sistemu in v prostoru, ti ventili zaustavijo pretok hladilne tekočine, oziroma je črpalka izklopljena. Za lažje upravljanje celoten sistem talnega ogrevanja deluje v samodejnem načinu.

Bodite pozorni! Glavna in najboljša možnost je ureditev talnega zbiralnika tople vode. Vendar pa obstajajo druge metode, ki niso nič manj učinkovite in v nekaterih primerih so edina pravilna rešitev za organizacijo talnega ogrevanja.

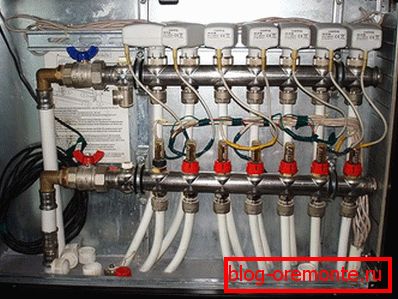

Ogrevani talni kolektor

Zahvaljujoč zbiralcu lahko nastavite udobno temperaturo za tla. Tako lahko hladilno sredstvo iz kotlovnice, ki vstopa v zbiralnik, vsebuje okoli 90 ° C. Kolektor ima toplotno glavo s potopno sondo, ki vam omogoča nastavitev temperature. Tako dosežemo želeno temperaturo tal, ki doseže približno 50 ° C. Če je potrebno, ohlajeno hladilno sredstvo pomešamo z vročim v predpisanem razmerju, ki ga uravnava potopna sonda. Tako boste morali preprosto nastaviti želeno temperaturo in jo sistem samodejno prilagoditi.

Bodite pozorni! Poleg tega je zbiralnik opremljen z merilniki pretoka. Prikazujejo temperaturno raven v vsakem vezju. Na primer, eno vezje lahko usmerite od zbiralnika do kopalnice in spalnice. Če želite, lahko nastavite želeno temperaturo za določeno sobo.

Za uravnavanje tlaka v sistemu se uporablja obvodna linija. Zahvaljujoč njej bo med nesrečo voda samodejno odcejena, kar stabilizira tlak v sistemu.

Ogrevani tla v kombinaciji z radiatorji

Kombinirani ogrevalni krog

V nekaterih primerih je razporeditev ogrevanega tal mogoče le v kombinaciji z radiatorskim sistemom. Torej, glavno ogrevanje bodo nameščeni radiatorji, v nekaterih delih prostora pa bo ogrevana tla. Da bi to uresničili, obstaja več možnosti. Na vstopno / izhodno odprtino kotla je na primer priključen T-konektor. Ena vtičnica je zasnovana za talno ogrevanje, druga pa za radiator.

Bodite pozorni! Talno ogrevanje se enostavno integrira v obstoječi radiatorski sistem. To je mogoče zaradi brezžičnega termostata, ki pospeši in olajša namestitev in priključitev vodnega poda.

Pogovarjali smo se z osnovnimi shemami talnega ogrevanja. Če razumete, kako ta sistem deluje, potem vam ne bo veliko težav pri nameščanju samega sebe. Če imate izkušnje pri izvajanju takšnega dela, se prepričajte, da pustite povratne informacije. Če imate kakšna vprašanja, jih prosite našim strokovnjakom.

Video

Iz priloženega videoposnetka lahko izveste več o načelu delovanja talne toplotne vode:

Sheme

Priporočamo, da se seznanite z različnimi ožičnimi načrti in napravami za toplo vodo:

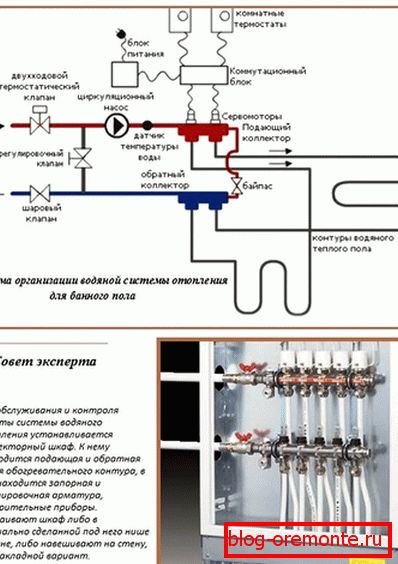

Shema in naprava toplotno izoliranega tla

Povezovalno vezje dodatnega vezja

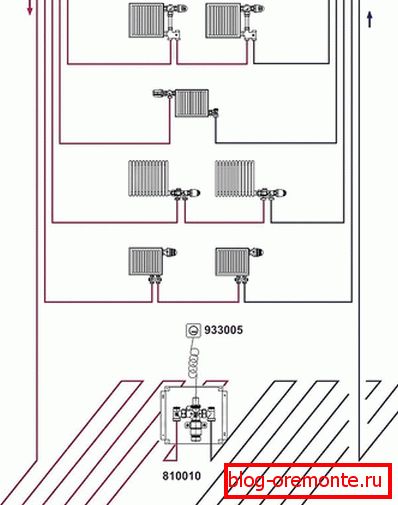

Diagram radiatorja in talnega ogrevanja

Ogrevani tla v kombinaciji z radiatorji

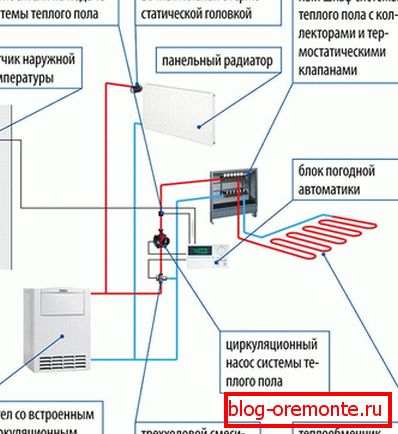

Povezovalni diagram kombiniranega toplotnega dna
