Kako narediti vodo segreti tla sami

V zadnjem času je bila med gradnjo raznih objektov velika pozornost namenjena energetsko varčnim tehnologijam. To je predvsem posledica povečanja cen gorivnih virov in visokih stroškov za ogrevanje. Vendar pa le izolacija prostorov ne bo omogočila doseganja želenega učinka in ustvarjanja optimalne mikroklime. Zato se že več let razvijajo nove tehnologije, ki omogočajo in ohranjajo enotno porazdelitev toplote v stavbah.

Eden od njih je sistem toplih podov, ki ob segrevanju istočasno segrejejo prostor. To pomeni, da je ustvarjen določen temperaturni gradient, ki omogoča, da se soba počutite precej udobno. Ta tehnologija je nova za domači trg, medtem ko se na tujem trgu že dolgo uveljavlja le z najboljše strani.

V tem članku bomo razložili, kako v zasebni hiši narediti vodo segreto tla z lastnimi rokami in tudi navodila za namestitev videa.

Koristi

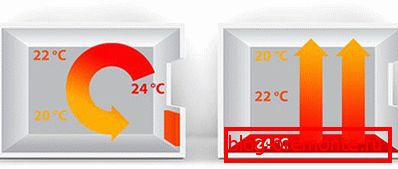

Prednosti toplih tal

Glavna prednost toplega tla je enakomerno ogrevanje celotne ogrevanega prostora. Najvišja temperatura je nižja in hladnejši zrak je višji. Zaradi gibanja zračnih mas se kaže vpliv ogrevanja. Boljša izolacija prostora, nižji temperaturni gradient in je lahko do 3-4? C.

Noben od grelnikov ne more doseči tega rezultata, saj gre pri zraku v bližini ogrevalne površine radiatorja in ne pride do učinkovite cirkulacije. To pomeni, da lahko osnutki prosto potujejo po tleh, tudi če je baterija segreta do +100? C, in nasprotni prostor na splošno lahko ostane hladen. Kot rezultat, se izkaže, da je toplotni oddajnik majhen in za ogrevanje prostora potrebuje veliko energije, medtem ko je območje udobja majhno. V prostorih, v katerih so nameščena ogrevana tla, taki problemi niso na voljo.

Tla se lahko namestijo tudi v prostorih z visoko stopnjo požarne ogroženosti, talne obloge in talne obloge. Sistem je lahko popolnoma avtonomen ali povezan s centralnim ogrevalnim sistemom. Njegova moč je dovolj, da popolnoma opusti pomožne grelnike. Prihranek v primerjavi z drugimi sistemi ogrevanja lahko doseže 30%. Postopek namestitve ne bo zahteval pomembnih finančnih naložb, nameščena oprema pa bo lahko dolgoročno služila. Celoten seznam prednosti in slabosti sistemov talnega ogrevanja si lahko ogledate na videoposnetku.

Namestitvene funkcije

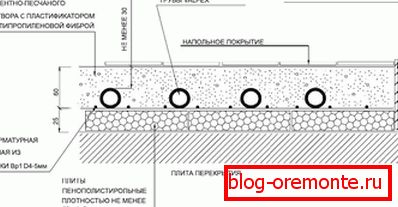

Na shemi je talno ogrevanje z vodnim hladilnim sredstvom

Pri nameščanju vodo ogrevane tla je treba opozoriti, da gre za zapleteno in zapleteno nalogo, ki zajema številne tehnične dejavnike, od katerih je odvisna učinkovitost celotnega sistema. Najprej je treba zagotoviti, da ima ogrevan prostor visoko kakovostno toplotno izolacijo, saj bi sicer lahko kateri koli ogrevalni sistem deloval in se ne bo spopadal z ogrevanjem. Naslednji korak bo preverjanje prostora, da se ugotovi možnost namestitve talnega ogrevanja in izdelava postavitve povezave in lokacije glavnih vozlišč. Če govorimo o namestitvi tal z vodnim hladilnikom v stanovanju, potem morate zapomniti, da:

  1. Obstaja nekaj verjetnosti poplavljanja spodnjih nadstropij, zato je treba napravo toplotne podlage popolnoma zapečatiti in oblikovati za delovne pritiske, ki jih povzroča obtočna črpalka.
  2. Električna mreža mora biti zasnovana za visoke obremenitve;
  3. Zaradi polaganja cevi bo nekaj prostora prostora izgubljeno.

Bodite pozorni! Priključitev na sistem centralnega ogrevanja je nezakonita.

Treba je tudi zapomniti, da ogrevanje prostorov v kleti ali v različnih tehničnih prostorih ni smiselno, razen če je to nujno potrebno, saj se bodo pojavile velike izgube toplote. Da bi povečali učinkovitost ogrevanja, je treba kot talne obloge uporabljati samo tiste z visoko toplotno prevodnostjo, spodnji del cevi pa mora biti izoliran.

Tako bo vsa toplota vstopila v sobo. Poleg tega je treba pozornost nameniti vsem povezavam, da se prepreči uhajanje. Cevi na poti od ogrevalnega kotla morajo biti skrbno izolirane. Zbiralnike na vhodu in izstopu so lahko skriti v posebni omari ali vgrajeni v steno, če debelina to omogoča, vendar mora biti zagotovljen neoviran dostop do njega.

Kako izbrati cev

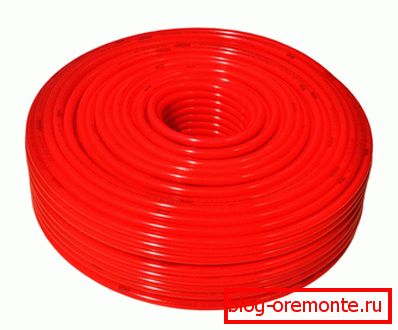

Prepletene polipropilenske cevi

Trenutno obstaja ogromen izbor cevi z različnimi lastnostmi in pogoji njihovega delovanja. Zato je precej težko nedvoumno odločiti za določen material in določeno velikost. Treba jih je izbrati med cevmi, ki so namenjeni za ogrevanje, saj lahko prenesejo visoke temperature in ne izgubijo lastnosti ter imajo tudi visok prenos toplote.

Idealna možnost bi bila bakrenih cevi, ki niso dovzetne za korozijo, lahko prenesejo visoke mehanske obremenitve in tlak vode, ne da bi pri tem izgubili tesnenje. Imajo majhen koeficient širitve, njihovo življenjsko dobo je od 50 let. Vendar samooskrba lahko povzroči težave pri spajkanju ali varjenju. Po drugi strani so stroški takšnega sistema izjemno visoki v primerjavi z drugimi analogi.

Naslednje vrste cevi - kovina in plastika. So precej slabši pri toplotni prevodnosti kot bakreni, vendar so tudi bistveno cenejši pri stroških. Prav tako niso predmet korozije in imajo dolgo življenjsko dobo. Vendar pa ni priporočljivo, da se jih poveže z vpenjalnimi okovji, ker težejo tekoče z rahlim povišanjem tlaka v sistemu. Takšne cevi prednostno varimo s posebnim grelcem. Plastične cevi so manj vzdržljive in temperaturno odporne v primerjavi s kovinsko plastiko, zato jih ne priporočamo za vgradnjo v skrite vodne talne sisteme. Prednosti ojačanih plastičnih cevi so tudi manj tanke stene, majhen koeficient širitve in enostavnost vgradnje. Toda, ko jih namestite kot toplo tla, je bolje, da čim manj povezav.

Tretja vrsta cevi so jekla. Imajo visoko trdnost in nizko toplotno prevodnost. Njihova glavna pomanjkljivost je visoka raven toplotne razteznosti, ki je za nekatere tipe tal nesprejemljiva in lahko povzroči njihovo poslabšanje. Poleg tega so znatno dovzetni za oksidacijo in njihova življenjska doba je veliko manjša od vseh drugih vrst cevi. Zato se praktično ne uporabljajo za topla tla.

Bodite pozorni! Premer primernih cevi je izbran glede na toplotne izračune sistema: zahtevana temperatura v prostoru, enakomerno ogrevanje celotnega nadstropja, energetska učinkovitost. Večji premer bo omogočal hitro segrevanje, hkrati pa se bodo stroški ogrevalnega kotla in obtočne črpalke povečali, nivo tal se bo dvignil na ustrezno višino. Na tej podlagi izberite cevi s premerom od 16 mm do 20 mm.

Možnosti oblikovanja

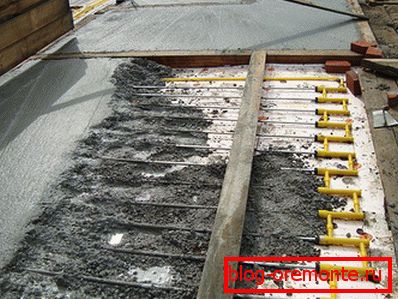

Konkretno vlivanje

Glavne vrste vgradnje toplega tla so:

  1. Pod betonskim estrihom. Možnost, ki je zelo primerna za samozaposlitev, saj je vse uporabljeno gradivo poceni in ne zahteva uporabe zapletenih tehnologij za namestitev. Uporabite lahko skoraj vse načine polaganja cevi: kača, spirala, lupina itd. Cirkulacijski sistem je nameščen na hidroizolacijski in izolacijski sloji, nad katerim je nameščena kovinska mreža. Po polaganju cevi se tla prelijejo z betonom ali posebno malto, nato pa so tla estrihi. Kot rezultat, površina pridobi potrebno moč in enakomerno segrevanje celotne površine. Vendar pa bo v primeru puščanja težko odpraviti to težavo.
  2. Na leseno razsvetljavo. Polaganje se lahko izvede modularno in stojalo. Modularno - je že pripravljen sistem kanalov z že nameščenimi izolacijskimi plasti na osnovi iverne plošče. Rack je ločeno polaganje toplotno prevodnih plošč in cevi med listi iverne plošče posebne oblike. Vrzeli med njimi so ojačani z aluminijastimi trakovi, v katere so položene cevi.
  3. Na posebni osnovi odporni proti vlagi iz ekspandiranega polistirena. V tem sistemu se za montažo kovinskih toplotnih ščitov in na cevi uporabljajo že pripravljene plošče z urezanimi žlebovi. To je najpogostejše, saj omogoča namestitev talnega ogrevanja ob majhnih nepravilnostih in znatnih omejitvah v višini prostora.

Ker voda pri cirkulaciji skozi cev izgubi del toplotne energije z vedno večjo razdaljo od vira toplote (kotla), se temperatura ogrevanja zmanjša. Zato, da bi se izognili videzu talnega gretja, obstajata dve metodi za polaganje cevi:

  1. Spiralni diagram ožičenja. S to metodo so ogrevalne in povratne cevi vzporedne med seboj in zato lahko kompenzirajo ogrevanje in hlajenje na tak način, da bo razlika težko opazna. Z gradnjo dobimo dvojno vijačnico. Ta vrsta ogrevanja se pogosto uporablja v prostorih z veliko površino.
  2. Vzporedna metoda. Cevi za kače so nameščene vzporedno med seboj. To pomeni, da je temperatura ogrevanja na začetku cevi višja kot na koncu. Zato je ogrevani del nameščen v bližini virov mraza, to je vhodnih vrat ali oken. Tak sistem je običajno nameščen v majhnih in srednje velikih prostorih.

Montaža

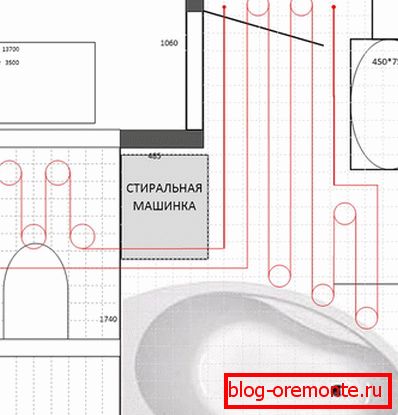

Načrt talnega ogrevanja

iz ogrevanja vode, je potrebno narediti podroben načrt za povezavo sistema, kot tudi za izračun količine potrebnih gradbenih materialov. Tudi površina mora biti poravnana tako, da ni izkrivljanja, da se odpravijo različne okvare in poškodbe. Če nameravate namestiti samostojni kotel, mora biti njegova lokacija čim bližje ogrevanemu prostoru, da zmanjša izgubo toplote in enostavno vzdrževanje. Omara za zbiralce je nameščena neposredno v prostoru in je privita v steno ali skrita za različne elemente dekorja. Primerno je, da se zbiralec in ogrevalni kotel postavita v klet, kar bo prihranilo ne samo življenjski prostor, temveč tudi stroške dokončanja.

V prvi fazi je nameščena zbiralna omara. Da bi to naredili, približno v središču prostora, je niša v steni odebeljena v skladu z zahtevanimi dimenzijami, nato pa je vgrajena tam. Prvi, ki mu dovoli cev z vročo vodo, nato pa povratno cev. Na vhodu in izstopu postavite obvezen ventil, ki vam omogoča, da izklopite oskrbo z vodo in opravite popravilo ali vzdrževanje sistema.

Prav tako ne bi bilo nepotrebno namestiti merilnike tlaka, ki bi lahko takoj signalizirali zamašitev cevi in ​​povečali pritisk v sili. Za ventili in merilniki je zbiralnik nameščen na zahtevano število vhodov in izhodov, od katerih vsaka dobavlja kontrolne ventile. Če obstaja več pipov, kot je potrebno, se na njih priključijo vtiči. Na izstopnem razdelilniku je potrebno namestiti pipo za odtekanje vode in avtomatsko odzračevanje zraka, ki preprečuje prezračevanje sistema. Pri načrtovanju uporabe centralnega ali samostojnega kotla je treba na vstopu in izstopu namestiti ustrezne podružnice.

Polaganje ogrevalnih cevi je potrebno izvajati na enakomernih in čistih tleh z nameščeno hidro in toplotno izolacijo. Na obodu prostora vzdolž sten je nameščen blažilen trak širine 15 cm, kar preprečuje, da se estrih zruši med toplotnim raztezanjem. Po tem, odvisno od materiala tal in izbrane vrste namestitve, položimo cevi. Za zanesljivost cevi je fiksiran z žico, posebnimi plastičnimi sponkami ali sponami. Vendar pa ni nujno, da se tesno pritrdite, ampak pustite majhno vrzel, ki je zasnovana tako, da upošteva toplotno širitev cevi. Pri polaganju upoštevajte naslednje dovoljene razdalje:

  • Od stene bi moralo biti oddaljeno 7 cm, tako da se toplotna sevanje uporablja bolj učinkovito.
  • Razdalja med cevmi je približno 30 cm, z izjemo krajev s povečano toplotno absorpcijo (okna in vrata).
  • Največja dolžina cevi ne sme biti večja od 60 m, ker bo opaziti drugače neenakomerno segrevanje prostora.

Topla vodna tla dosegajo največjo učinkovitost pri uporabi več kot enega kanala za obtok, in morda nekaj za ustvarjanje obtočnih tokokrogov. Vsako od vezij z enim koncem je pritrjeno na vstopni razdelilnik, drugo pa na izhodu.

Po vgradnji vseh cevi se preskusi izvajajo pri tlakih nad obratovalno normo na 1 atm. To bo omogočilo odkrivanje slabe kakovosti povezav in puščanja ter določitev stopnje ogrevanja prostora. Če dosežete potrebne tehnične značilnosti sistema, potem izdelajte zunanjo tla. Glede na uporabljene metode polaganja in osnovnega materiala izdelajo kravato, polaganje laminata ali drugo talno oblogo.

Topla tla v akciji

To je precej težko izdelati toplo nadstropje, saj je potrebno opraviti izračune potrebne ogrevalne moči, pripraviti načrt za namestitev gospodarskih javnih služb in pravilno opraviti vsa montažna dela. Nastali ogrevalni sistem bo lahko racionalno uporabljal toplotno energijo in jo enakomerno razporedil po celotnem prostoru prostora.

Video

Ta videoposnetek prikazuje namestitev ogrevane talne površine:
