Kako postaviti toplo vodo

Organizacija toplega tla je sodobna rešitev, ki nudi udobje in udobje v stanovanjskih prostorih. Za njihovo stabilno funkcionalnost je pomembno vedeti o zapletenosti inštalacijskega dela. Zato je treba pred polaganjem tal s toplo vodo poznati obstoječe nasvete in priporočila. V tem članku bomo upoštevali zaporedne korake za izvedbo tega dela brez vključevanja strokovnjakov.

Značilnosti ogrevanja vode

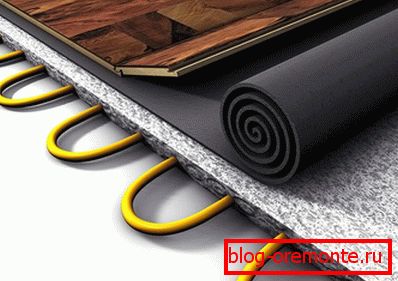

Funkcije vodnega tla

Ta ogrevalna shema ima svoje omejitve. Na primer, ni priporočljivo, da ga namestite v stanovanjski zgradbi. Še posebej, če imate centralni sistem ogrevanja. Priključitev talnega ogrevanja na centralno ogrevalno napeljavo lahko povzroči neravnovesje, zaradi katerega imajo vaši sosedje en sam risalnik, bodo baterije hladne. Poleg tega so takšna topla tla odvisna od centralnega sistema in bodo delovala le v ogrevalni sezoni.

Bodite pozorni! Če je individualno ogrevanje opravljeno v vašem stanovanju ali v novi stavbi za polaganje ogrevane talne obloge, ne bo prišlo do neravnovesja.

Tudi pri hišah v tujini se priporoča izdelava ogrevanega tal. Če želite to narediti, lahko uporabite več načinov namestitve:

  • Beton
  • Nastilny.
  • Les.

Upoštevamo prednosti vsake tehnike. Toda, ne glede na način namestitve, je celotno delo razdeljeno v štiri faze:

  1. Ustvarjanje projekta.
  2. Priprava
  3. Namestitev sistema.
  4. Polaganje talnih oblog.

Poleg tega je mogoče, ne glede na izbrano metodo, postaviti lastno talno ogrevanje. Za to potrebujete željo in rezultat bo prišel.

Pristojna zasnova - ključ do uspeha

Oblikovanje

Na prvi stopnji je treba vse skrbno pretehtati. Tudi če imate izkušnje pri tem delu, je ustvarjanje projekta pomemben del pripravljalnega dela..

Bodite pozorni! Projekt toplotno izoliranega tla je potreben za določitev količine potrebnega materiala, toplotne izgube in izbiri ustreznega vzorca polaganja cevi.

Upoštevati morate tudi:

  • višina in oblika ogrevanega prostora;
  • ogrevana površina;
  • značilnosti cevi in ​​drugih materialov;
  • kakšno temperaturo želite v dnevni sobi.

Danes, da bi projekt toplotno izoliranega tal ne bo imel posebnih težav. Uporabite lahko storitev - spletni kalkulator ali posebne računalniške programe. Toda tudi njihova uporaba zahteva poznavanje osnovnih podatkov: materiala, iz katerega je zgrajena hiša, debeline sten, vrste zaključnih talnih oblog, ogrevalne površine in tako naprej. Rezultati bodo pomagali videti povprečno porabo materiala.

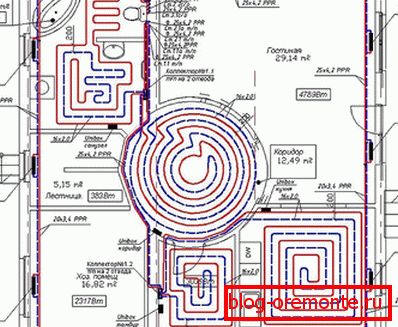

Projekt talne toplote

Če nimate dostopa do takih programov, se diagram projekta lahko izvede na listu papirja. Če želite to narediti, v ustreznem merilu prenesite obliko prostora na kos papirja. Določite lokacijo zbiralnika. Ogrevana površina je razdeljena na ločena kroga. Vsako vezje v povprečju ne sme biti večje od 100 m. Pomembno je določiti, kje se nahajajo dilatacijski sklepi.

Posebno pozornost je treba nameniti deformacijam in sedimentnim šivom. Raztezni spoj je potreben za kompenzacijo stiskanja / ekspanzije estriha, ki se pojavi pri spremembi temperature. V skladu z EN zahtevami je potrebno ekspanzijsko sredstvo, če površina polnila za estrihe presega 40 m2 (glede na CM 41-102-98 več kot 30 m2). Prehodno cev skozi šiv mora nujno biti "oblečen" v valovito plašč, katerega dolžina lahko doseže do 1 m.

Bodite pozorni! Prek dilatacijskega spoja lahko preide le cevovod s tokom ali povratkom. Zanka mora biti na strani.

Kar se tiče sedimentnega sklepa, mora biti med različnimi prostori. Praviloma je nameščena na vratih ali med priklopom različnih talnih oblog, na primer med ploščicami in laminatom. Sedimentni sklep izvedemo z metodo britja v cementnem estrihu do 1/3 njegove debeline. To delo lahko opravi mlinček. Nastavni šiv mora biti napolnjen z elastičnim polnilom.

Vzorec razširjenega sklepa

V fazi načrtovanja se morate odločiti za ploski material. Dejstvo je, da ima vsak od njih lasten indeks toplotne prevodnosti. Na primer, toplotna prevodnost ploščic in lesa je bistveno drugačna. Zato bo izbrana moč segretega tal pod ploščicami in lesom drugačna. Zahvaljujoč takšnim izračunimam lahko dosežete želeno temperaturo v dnevni sobi.

Bodite pozorni! Večina strokovnjakov svetuje, da pod pohištvom ne postavljajte toplih tal. To je posledica dejstva, da se lahko drevo razbije pod vplivom visoke temperature. Prav tako ni priporočljivo, da ogrejete sanitarne naprave. Zato pri ustvarjanju projekta razmislite o njihovi lokaciji vnaprej.

Polaganje betonskih cevi

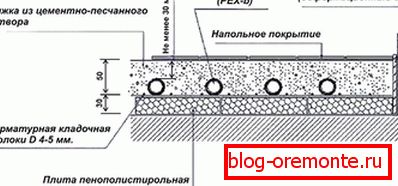

Polaganje betonskih cevi

Ta metoda vključuje številna pripravljalna dela. Prvič, talna površina je izravnana Dovoljena višinska razlika ne sme presegati 5 mm. Če je številka višja, je potreben dodaten estrih. Toplotno izolacijska plast je nameščena na vrhu vlečne vrvi, da se prepreči izguba toplote (debelina izolacije ni manjša od 3 cm in gostota 35 kg / m3).

Bodite pozorni! Debelina izolacije je odvisna od toplotne obremenitve. Višja ta številka, večja je njegova debelina.

Nato, po obodu prostora do stene, pritrdite blažilec, ki bo nadomestil širitev estriha. V celoti mora pokrivati ​​plast estriha in toplotne izolacije. Po tem, celotno površino tal morate postaviti odsevni film, ki bo usmeril toplotno energijo. Naslednji korak bo namestitev maksetke in polaganje ogrevalnih krogov. Način stylinga:

  • kača;
  • polž;
  • kombinirana metoda.

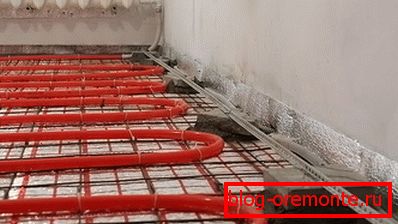

Polaganje cevi v sloj betona

Če so vsi ti koraki končani, lahko nadaljujete s pripravo estriha. Za njeno izdelavo bo potreboval cement M300. V beton, morate dodati drobljen kamen, pesek in mehčalec. Delež porabe je lahko naslednji: 1 kg cementa, 2 kg peska, 3,5 kg zdrobljenega kamna. Mešanica se doda v skladu z navodili proizvajalca.

Zahteve za estrih na topli vodi:

  • Debelina estriha nad cevjo ni manjša od 30 mm. Skupna plast ni večja od 100 mm.
  • Polnjenje estriha se izvede po preverjanju sistema.
  • Če je prostor prevelik, je estrih razdeljen na več delov (to je dovoljeno, če je razdalja od stene večja od 8 m).
  • Estrih naj se posuši v naravnih pogojih brez vgrajenega ogrevanja.

Namestitev na leseno tla

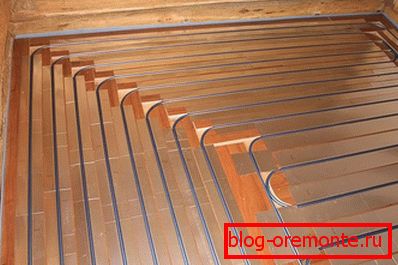

Namestitev na leseno tla

Če ni možnosti za polnjenje estriha, lahko uporabite drugo tehnologijo za izdelavo talne toplotne vode - leseno metodo. Da bi to naredili, je polistiren ali mineralna volna za toplotno izolacijo nameščena med zastavami. V tla plošče vnaprej izdelani izrezi.

Pogosto v takšnih situacijah ni potrebe po segrevanju (to je po lastni presoji). Nato morate postaviti substrat in reflektor. V ta namen priporočamo uporabo posebnih aluminijastih plošč. Enako bodo distribuirali toplotno energijo na celotni površini tal. Po polaganju cevi na vrhu je priporočljivo položiti tesnilo iz mavčnih vlaken, nato pa lahko takoj namestite laminat, parket, talne linoleje itd.

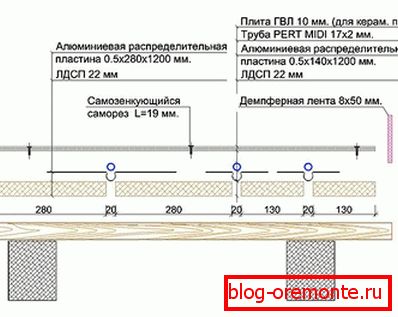

Polaganje cevovoda na leseni podlagi

Ta kategorija rack velja tudi za to kategorijo. Namesto gotovih plošč se uporabljajo posebne letvice. Postaviti jih je treba tako, da so med njimi žlebovi za aluminijaste plošče. V lesenih hišah se praviloma uporablja lesena metoda polaganja talne toplotne vode.

Nastilna sistem

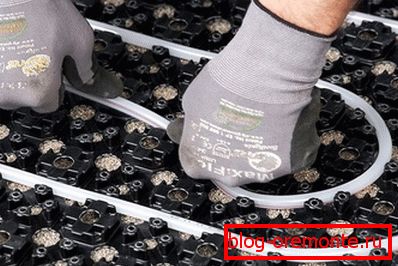

Talni sistem talnega ogrevanja

Če ima vaša hiša / stanovanje nizke stropove, bo idealna rešitev za polistiren sistem. Sestavljen je iz plošč, ki so med seboj povezani z žlebovi. V tem primeru se namestitev talne toplotne vode izvede v skladu z naslednjo tehnologijo:

  • Toplotna izolacija se položi na podlago.
  • Na celotnem tlorisnem polju položite polistirenske plošče.
  • Toplotne razdelilne plošče so nameščene na vrhu.
  • Cevi se nežno vstavijo v pristajalne reže.
  • Če po preverjanju vse deluje pravilno, lahko napolnite kravato in položite končno talno oblogo.

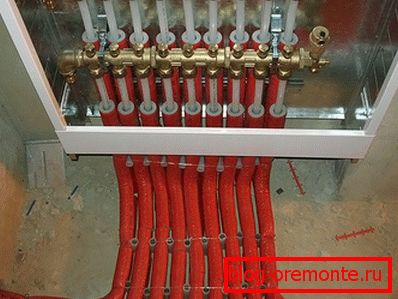

Namestitev glavnih komponent

Namestitev glavnih komponent

Poleg polaganja grelnih cevi je pomembno, da pravilno namestite glavne sestavne dele, ki vključujejo mešalno enoto in zbiralnik. Na določeni lokaciji v projektu je nameščena zbiralna omara. To je nameščen zbiralec. Iz nje se hladilno sredstvo enakomerno porazdeli v vsak urad. Dva dovodna in povratna cev sta dobavljena zbiralcu. Opremljena je tudi dodatna mešalna enota, ki ohranja potrebno temperaturo hladilne tekočine. Zagotavlja stalno prisilno cirkulacijo vode skozi sistem talnega ogrevanja.

Sheme polaganja cevi in ​​sistemsko testiranje

Grelno ogrevanje

Najpogostejša postavitev cevi je spiralna in kača. Če izberete metodo namestitve kač, je cevovod usmerjen predvsem na zunanjo steno. V bližini so velike toplotne izgube. Od stene se kontura enakomerno porazdeli do središča sobe. Razmik cevi se lahko spreminja od 15 do 25 cm. Če je potrebno povečati kapaciteto ogrevane talne površine, se zmanjša smola in obratno. Torej, pri zunanji steni je priporočljivo zmanjšati korak polaganja na 15 cm.

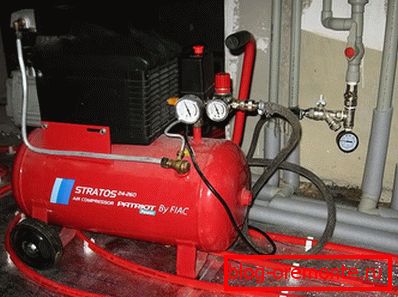

Kar se tiče preskušanja sistema, je treba to storiti po tem, ko je cev v celoti nameščena in priključena na zbiralnik. To pomeni hidravlične preskuse, ki testirajo sistem za trdnost in tesnost. Preizkušanje tlaka se izvaja pri tlaku 3-4 bara. Za testiranje tlaka lahko uporabite zračni kompresor ali hidravlično stiskalnico. Če so bili v postopku preverjanja napak odkriti, jih je treba odpraviti in šele po tem, ko se vlije castor.

Torej, iz tega članka smo izvedeli o značilnostih naprave in polaganju toplo vodo. Upoštevane so bile različne tehnike, ki jih je mogoče uporabiti. Katero tehnologijo je treba izbrati, se vsak odloči samostojno, ker so vsi primeri posamezni.

Video

Iz videoposnetka se seznanite s težavami pri nameščanju tal s toplo vodo:
