Kako priključiti vodo segreti tla

Da bi dosegli udobno temperaturo v prostoru, se mnogi odločijo za izgradnjo sistema talnega ogrevanja. Kot je znano, obstajata dve vrsti ogrevanja - voda in električni. Če je povezava električnega tlaka dovolj preprosta, je treba pri priključitvi ogrevanja vode upoštevati nekatere odtenke. Obstaja več načinov za povezavo tal s toplo vodo. V tem članku vam bomo povedali o najcenejših tehnologijah in o pravilnem izvajanju povezave.

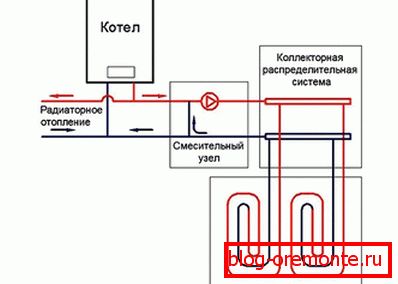

Povezava kolektorja preko kotla

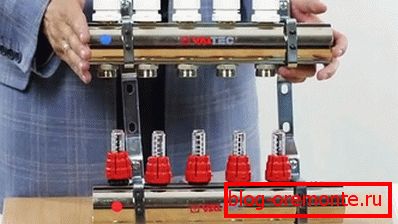

Priključni sistem razdelilnika

Shema priključitve zbiralnika je zmanjšana na dejstvo, da je treba kotel in zbiralnik priključiti na cev. Če je kotel nameščen v bližini plinske cevi (v primeru plinskega kotla), se lahko kolektor montira na katerikoli primeren kraj. Imeti mora dostop do dovodnih cevi s pretokom in vračanjem ter tudi za nadzor in nadzor sistema.

Pred priključitvijo cevi na razdelilnik je potrebno namestiti zaporne ventile. Da bi bilo lažje nadzirati temperaturo, se lahko v zasnovo ventila vključi termometer.

Bodite pozorni! Če želite, lahko kupite celoten zbiralnik v celotnem sklopu, na primer podjetja Valtec, Waltts ali REHAU. V njihovi konfiguraciji so zapiralni ventili za povezavo cevovoda. Opremljeni so tudi z ventili za vsako posamezno vezje, kar bo po potrebi omogočilo popravilo ogrevane talne površine, ne da bi izklopili celoten sistem, temveč samo izbrano podružnico.

Tako je sestava, ki sestoji iz zbiralnika, cevi in ​​žerjava, medsebojno povezana s stiskalnimi deli. Za priključitev cevi se uporabljajo posebne povezave, ki so sestavljene iz medeninaste matice, vpenjalnega obroča in podpornega tulca. Če je potrebno priključiti cevi različnega premera, se lahko uporabijo adapterji.

Tako imamo najpreprostejšo shemo za povezavo talnega ogrevanja. Ta shema ima naslednje vozlišče:

  • Preprost kolektor z zapiralnimi ventili.
  • Cev za dovod / vračanje, ki se povezuje s pipo z glavnikom.

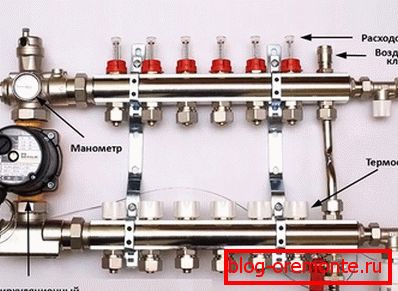

Popolnoma opremljen zbiralec

Tako bo hladilno sredstvo enakomerno porazdeljeno okrog ogrevalnih krogov.

Bodite pozorni! Opisana shema je ena najpreprostejših in hkrati ne priporočljiva s strani strokovnjakov. S tem povezavo bo talno ogrevanje popolnoma odvisno od kotla. Edino, kar je mogoče storiti na zbiralniku, je delno pokriti ventil, da se zmanjša pretok hladila. Seveda je talno ogrevanje bolje organizirati z individualnim nadzorom.

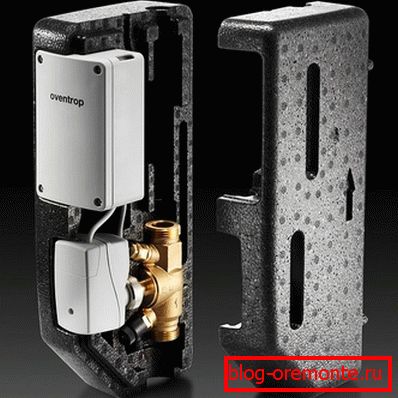

Termostatski regulacijski ventilZa organizacijo popolnega nadzora nad ogrevanim nadstropjem v zasnovi kolektorja bodo vključeni:

  • Naprava za mešanje črpalk.
  • Drain petelin.
  • Obtočna črpalka.
  • Odzračevanje zraka
  • Zaporni ventili in cevi.

Na izhodu / vstopu, namesto običajnih pip, lahko namestite termostatske ventile. Preko njih lahko nastavite pasovno širino žerjava. To dosežemo zahvaljujoč termobalonu s parafinom, ki se pod vplivom temperature razširi ali sklepa.

Bodite pozorni! Če živite v hladnih območjih, mora biti sistem talno ogrevanje opremljen z mešalom. Kotel bo proizvedel previsoko temperaturo in tekočina za prenos toplote za talno ogrevanje ne sme biti večja od 55 ° C.

Montaža mešalne črpalke poteka med dovodno cevjo in dovodno cevjo. Ob vrnitvi v zbiralnik je tudi tretja vtičnica. Če je potrebno, črpalka ohladi hladilno sredstvo v pretok, da doseže nastavljeno temperaturo.

Kako upravičeno je shema povezovanja kotla?

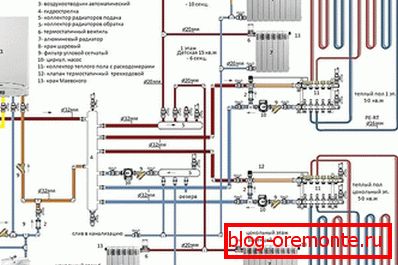

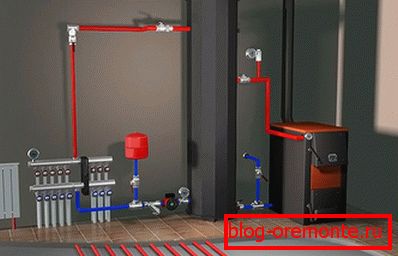

Priključni načrt k kotlu

Priključitev na kolektor kotla privarčuje denar za nakup opreme. Ta metoda lahko ogreva prostor do 150 m.2. Toda glede na praktičnost je priporočljivo kupiti / namestiti kolektor, ki bo omogočal popoln nadzor nad temperaturo hladila.

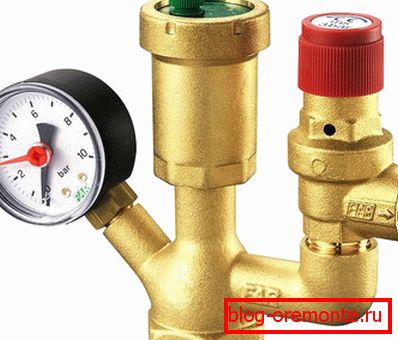

Varnostna skupina v enem paketuObstaja tudi možnost priključitve ogrevanega tal do kotla. Da bi to naredili (ne glede na vrsto kurilnega trdega goriva, plina, dizelskega goriva itd.), Morate kupiti naslednjo opremo:

  • Črpalka
  • Varnostna skupina
  • Razširitveni rezervoar.

Namestitev črpalke poteka pred tritočkovnim ventilom ali pred vstopnim kolektorjem.

Bodite pozorni! Če vaša sredstva omogočajo, lahko preklopite preko podmiksnega modula ali ga imenujemo mešalni sklop. Lahko je tipa za kotle glede na vrsto črpalne postaje in kolektorje, ki je nameščen neposredno v zbirno omarico.

Priključni sistem s tristranskim ventilom

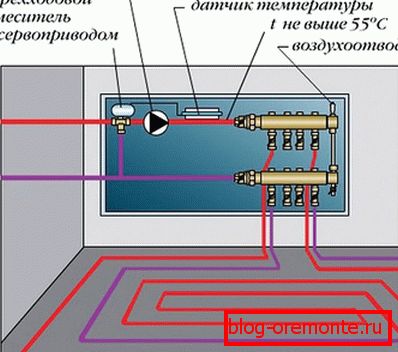

Diagram povezave s tritočkovnim ventilom

Namesto mešalne črpalke lahko uporabite trosmerni mešalnik. Uporablja se v primerih, ko črpalka ni treba povečevati kroženja. Njena namestitev se izvaja na izstopu zbiralnika. Ta shema ima naslednje vozlišče:

  1. Triglavni ventilPo eni strani so cevi, ki prihajajo iz kotla, priključene na zbiralnik.
  2. Po drugi strani pa je vsak zbiralec opremljen s cepilnikom.
  3. Vsak razdelilnik je opremljen z odzračevalnim ventilom za odstranjevanje zračnih mehurčkov iz sistema.
  4. Od dna cepilnika je nameščena pipka za izpraznitev hladila iz sistema v primeru popravila.

Bodite pozorni! Kot kaže praksa, je bolje kupiti vse potrebne elemente hkrati in ne prihraniti pri povezovanju tal s toplo vodo. Za to je priporočljivo kupiti že pripravljen zbirni sistem. Še posebej, ker vas bo zbirni kolektor stala več.

Obrat z obtočno črpalko iz ogrevalnega sistema

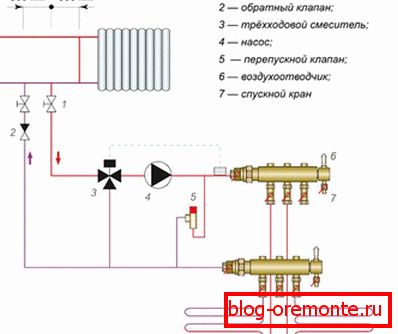

Priključek iz ogrevalnega sistema

Obstajajo razmere, ko je potrebno povečati pritisk hladilne tekočine v sistemu talnega ogrevanja. V tem primeru je črpalka nameščena. Za udobno kontrolo in nadzor temperature je črpalka dodatno opremljena s termostatom.

Bodite pozorni! Če je tla priključena na ogrevalni sistem, je črpalka nameščena na povratni cevi. V nasprotnem primeru bo črpalka iz centralnega ogrevanja stanovanj vzela veliko hladilnega sredstva, kar bo povzročilo temperaturni kaos v hiši. Vaše talno ogrevanje bo vroče, hladilniki pa bodo hladili vaši sosedski radiatorji.

Treba je opozoriti, da je pri priklopu ogrevane talne površine na centralni sistem ogrevanja pomembno, da uporabite:

  • Temperaturni senzor
  • Triglavni ventil.
  • Mešalni ventil
  • Kontrolni ventil

Torej je na dovodu nameščena črpalka s temperaturnim senzorjem. Nato namestimo mešalni ventil, ki se povezuje s talnim ogrevanjem. Na povratni cevi je nameščen kontrolni ventil. Iztok mora biti priključen na hladno ogrevalno cev z odtokom v mešalni ventil.

Torej, po povezovanju tal z uporabo katere koli od navedenih metod, je treba sistem preveriti. Da bi se prepričalo, da vse deluje pravilno, se testiranje nadaljuje več ur. V tem primeru je zaželeno nastaviti maksimalno temperaturo ogrevanja, po kateri se prepričajte, da je vsak spoj tesen. Če imate osebne izkušnje pri takšnem delu, pustite svoje komentarje na koncu tega članka. Vaše izkušnje bodo koristne, zlasti za začetnike.

Sheme

Priporočamo vam, da se seznanite s podrobnimi diagrami povezovanja tal s toplo vodo:

Cevni grelnik iz kotla

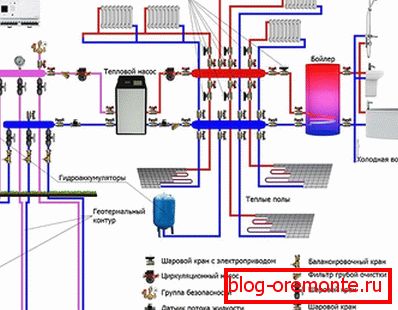

Kombiniran priključek toplotno izoliranega dna skozi baker

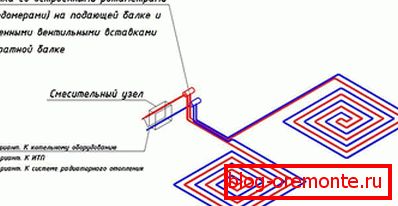

Povezovalni diagram z mešalno enoto

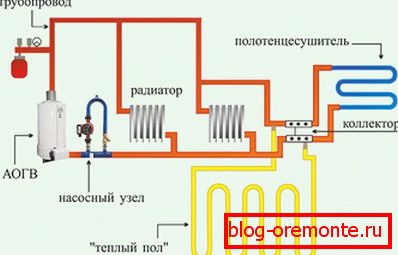

Povežite se z radiatorskim sistemom

Priključitev toplega dna iz kotla

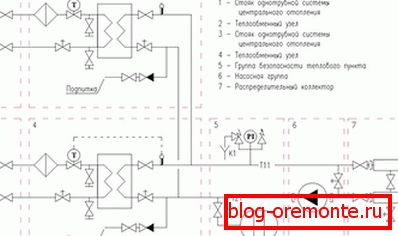

Povezava vodnega tla

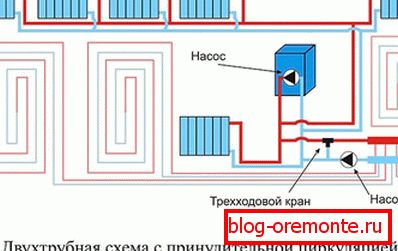

Naprava je dvocevni sistem s toplim podom

Video

Iz videoposnetka o tehnologiji povezovanja tal s toplo vodo se naučite:
