Kako prilagoditi toplo vodo tla

V številnih novih stanovanjih se vodno talno ogrevanje vse pogosteje uporablja kot glavno ogrevanje. Toda v nekaterih primerih je talno ogrevanje dodatno na glavni radiator. Temperatura hladilne tekočine za sistem radiatorjev je običajno do 70 ° C. Za toplo tla mora biti temperatura 35-55 ° C (zaradi tega se toplo dno imenuje nizkotemperaturni sistem). Glede na to je pomembno vedeti, kako urediti tališča s toplo vodo, ker je padec temperature pomemben.

Nosilec toplote, dobavljen v radiatorje, je zelo vroč za toplo tla. Čeprav obstaja ena konvencija, v kateri je to mogoče. Območje ogrevane talne površine se večkrat poveča, kar bistveno poveča stroške njene namestitve in nakupa materiala. Zato je najboljša možnost, da individualno nadzorujete in prilagajate temperaturo hladilne tekočine za sistem talne toplotne vode. V tem članku bomo razpravljali z vami več takšnih metod.

Prostor z velikim in majhnim prostorom

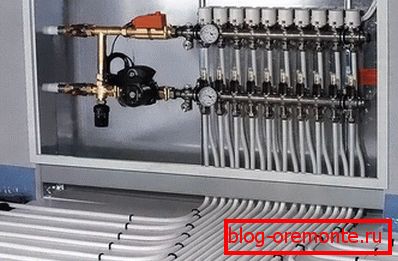

Nastavitev talne toplote

Ko je ogrevan prostor prevelik, namestite mešalne ventile. Njihova namestitev se izvaja neposredno v kotlovnici. Tako segrevana hladilna tekočina, na primer do 65 ° C, se vnese v radiator in hkrati na tristranski ventil. S prehodom hladilne tekočine preko mešalnega ventila dosežemo zahtevano temperaturo talnega ogrevanja.

Bodite pozorni! Če temperatura hladilnega sredstva za radiatorje presega oznako 75 ° C, se temperatura zniža z dvostopenjsko metodo. Istočasno se uporabljajo štiriosmerni in trosmerni ventili. Namestijo jih na igrišču.

Termostat Unibox

Za majhna ogrevana območja lahko dodatno uporabite modul za nastavitev Unibox. S pomočjo tega lahko temperaturo hladilne tekočine nastavite na vnaprej določeno temperaturo. Modul Unibox ima naslednjo konfiguracijo:

  • Montažna škatla.
  • Termostatski ventil, ki je opremljen z obvodnim mostom.
  • Odzračevalni ventil (zasnovan za odzračevanje).
  • Termostat.
  • Spojke.

Za delovanje takšnega modula ni potrebna električna energija. Na steni je nameščen v ogrevanem prostoru. Obstaja več vrst modulov:

  1. Regulirajte temperaturo hladilne tekočine.
  2. Regulirajte temperaturo prostora.
  3. Hkrati regulirajte temperaturo hladilne tekočine / prostora.

Ti ukrepi so možni zahvaljujoč integriranemu termostatskemu ventilu.

Preprosta nastavitev temperature

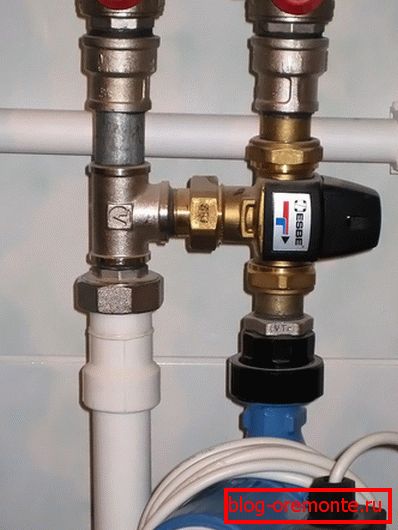

Mešalni ventil

Eden od najpreprostejših načinov za nastavitev temperature je namestitev talno ogrevalnih cevi z delovnimi temperaturami do 95 °. V ta namen so za pretok nameščene črpalke in povratni ventil. Na obrnjenem zbiralniku toplega dna je nameščen tudi računalniški termostat. Tako bo toplotni nosilec, ki ima temperaturo 80 ° C, dobavljen v ogrevanem nadstropju. Temperatura se zmanjša zaradi ohlajenega povratnega toka. Če temperatura v povratnem vodu narašča, termostat signalizira in črpalka se izklopi, zato se dovod tople vode ustavi. Sistem je v stanju pripravljenosti, dokler se povratni tok ne ohladi. Topla tla, ki oddajajo toploto, hladijo hladilno sredstvo. Po tem se črpalka ponovno zažene in nov del toplega hladilnega toka.

Bodite pozorni! Этот метод регулировки температуры теплоносителя в водяной системе считается самым дешевым и в то же время надежным вариантом.

Uporaba mešalnega modula

Uporaba mešalnega modula

Druga metoda za nastavitev talne toplotne vode je namestitev mešalnega modula. Ima tako popoln komplet:

  • Triglavni ventil.
  • Obvoznica.
  • Črpalka
  • Termometer.
  • Največje temperaturno stikalo.
  • Termostatska glava.

Bodite pozorni! Čeprav je ta oprema skupna, je njegova učinkovitost v celoti plačana. Ta komplet v celoti ustreza evropskemu vzorcu. Sistem radiatorja je podprt t 65 °C, in na toplotno izoliranih tleh prihaja toplotni nosilec z nastavljeno temperaturo.

Termostat za talno ogrevanje

V naši državi se v večini primerov temperatura vrši preko kotla, kar povzroča določene neugodnosti, in sicer temperatura "kaos". Zelo težko je izmeriti povprečno število radiatorjev in toplo vodo. Zato je uporaba mešalnega modula veljavno in učinkovito sredstvo za uravnavanje temperature.

Torej, v tem članku smo razpravljali z vami način, kako lahko prilagodite temperaturo hladilne tekočine v sistemu talnega ogrevanja. Če že uporabljate eno od naštetih metod, potem napišite svoja opažanja. Morda opazite pomanjkljivosti ali zasluge določene metode.

Sheme

Načelo delovanja mešalnega modula

Ožičenje talno ogrevanje s tritočkovnim ventilom

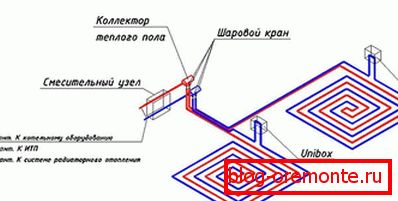

Stikalni regulator temperature z uporabo enote

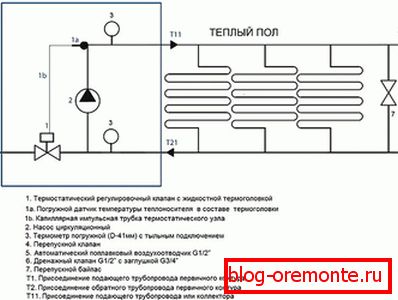

Termomehanska shema črpalne in mešalne enote

Shema vozlišče ročno upravljanje toplo tla

Video

Iz videoposnetka boste izvedeli preprost način prilagajanja temperature ogrevane talne površine:
