Kolektor za toplotno izoliran tla najbolj

Za namestitev vodnega poda je pomembno upoštevati vse podrobnosti. Vsako vezje mora biti opremljeno z vsem, kar je potrebno. In eden od pomembnih delov sistema vodnih tal je zbiralec. Če kupite že pripravljen zbiralec, potem je to daleč najlažja možnost. Vendar pa boste morali pripraviti približno 20 tisoč rubljev. Če želite prihraniti denar, zbirajte kolektorja za toplo dno s svojimi rokami. V tem članku boste izvedeli, kako to storiti.

Kakšen je njegov namen

Zbiralec igra vlogo mešanja in distribucije tople vode vzdolž več paralelnih ogrevalnih krogov. Velika prečna in nizka hitrost prispeva k učinkoviti mešanju tople in vroče hladilne tekočine, ki stabilizira temperaturo.

Načelo delovanja in montažne sheme

Povezovalni diagram je zelo preprost. Ko hladilnik prehaja skozi tokokrog, se vrne v zbiralnik in se meša s toplim hladilnim sredstvom. Za uravnavanje razmerja vroče in tople vode so nameščeni posebni ventili. Vgrajen je tudi tlačni in toplotni senzor za natančno uravnavanje temperature. Namestitev ne deluje brez obtočne črpalke, kar poveča tlak v sistemu.

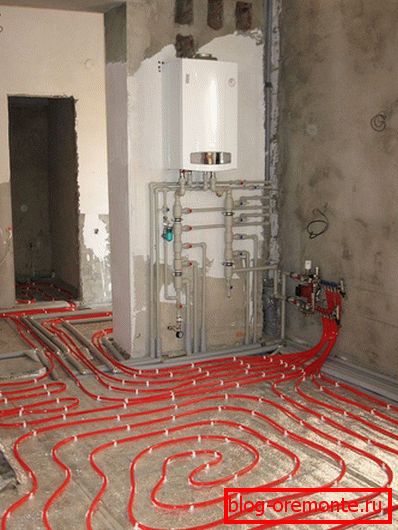

Stenski kolektor

V naslednjem primeru lahko razumete, za kakšen namen je treba zgraditi zbiralnik za talno ogrevanje:

Primer: Kotel je nameščen v vašem domu. Iz njega je prinesel ožičenje za radiatorje. Potrebujejo hladilno tekočino s temperaturo od 75 ° C do 95 ° C. Prav tako nameravate namestiti toplo dno. Za njega mora imeti hladilna tekočina od 35 ° C do 55 ° C. Talna površina mora imeti največjo temperaturo 30 ° C. V nasprotnem primeru se poškoduje talna obloga. To je samo v taki situaciji ne more storiti brez zbiratelja. Dejansko je v obrisu toplega poda hladilno sredstvo usmerjeno z nižjo temperaturo kot v akumulatorju. Poleg tega je zaradi večje dolžine cevi v toplem polju potrebno dodatno povečati pritisk. V ta namen je črpalka nameščena na zbiralniku.

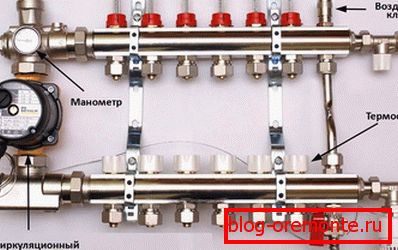

Elementi kolektorja

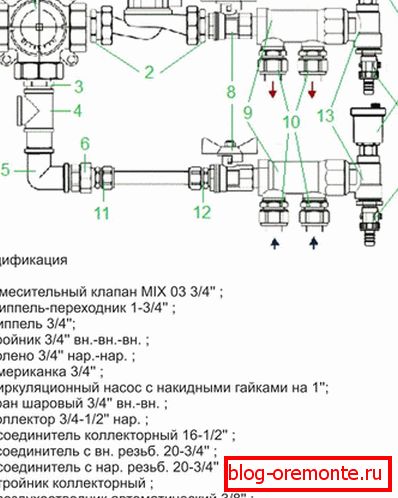

2-4 kolektorskega vezja

Konvencionalni zbiralnik za talno ogrevanje sestavljajo naslednji pomembni elementi:

  • Triglavni ali dvosmerni ventil.
  • Črpalka kroži.
  • Zapiralni ventili in ventili za izravnavo.
  • Dva zbiralca.
  • Termična glava opremljena s temperaturnim senzorjem.
  • Za nastavitev merilnika tlaka.
  • Zračni kanal. Uporablja se za odstranjevanje zraka.

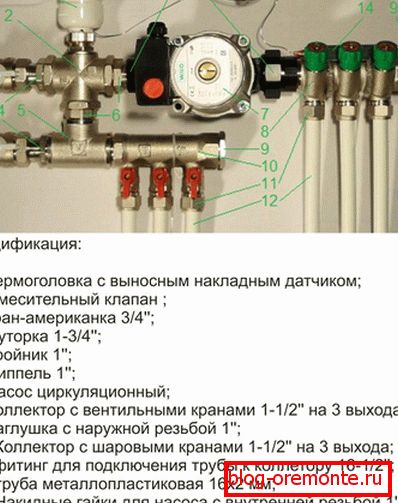

Mešalna enota za 2-4 vezja

Razvodnik vključuje tudi bradavičke, okovja, čevlje in druge elemente, ki igrajo pomembno vlogo.

Struktura dvosmernega in tristranskega ventila

Dvosmerni ventil ima manjše kapacitete. Iz tega razloga se pretok hladila izvaja brez skokov in gladko. Ta možnost je idealna za dom ne več kot 200 m2.

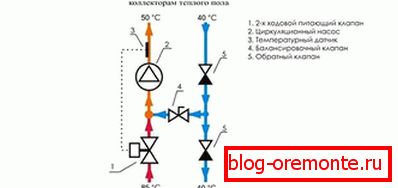

Sistem dvojnega ventila

Bodite pozorni! Prej ali slej lahko ventil propade. Da bi ga bilo enostavno zamenjati, je priporočljivo namestiti Američana.

Torej, dvosmerni ventil deluje po naslednjem načelu:

  • Termična glava. Nadzoroval bo temperaturo hladilne tekočine, ki vstopa v vezje.
  • Ko je dosežena visoka temperatura, se ventil odpre. Po tem vroča voda ne teče.
  • Takoj, ko se voda ohladi, se odpre vročina hladilnega sredstva.
  • Iz povratne vode teče neprekinjeno. Vroče, pride le, kadar je to potrebno.

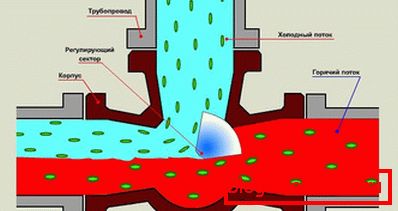

Načelo delovanja talnega ogrevanja mešalnega motorja

Kar zadeva tristranski ventil, se šteje za univerzalno. Praviloma se uporablja v kompleksnih sistemih. Če imate načrtovane številne zanke, bi bila tridimenzionalna ventil najboljša rešitev. Vendar ima očitno pomanjkljivost, kar je oster fluktuacija temperature. V tokokrogu lahko dobite vročo hladilno sredstvo, če je na termostatu prišlo do napačnih podatkov. Trosmerni ventil ima visoko pretočno zmogljivost.

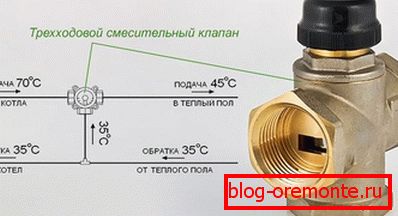

Trosmerni mešalni ventil

Bodite pozorni! Pogosto so servo pogoni dodatno vgrajeni v tak sistem. Nadzorovani so senzorji temperature zraka ali vremenski senzorji.

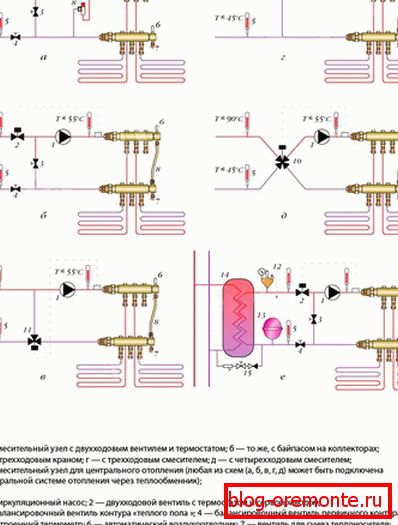

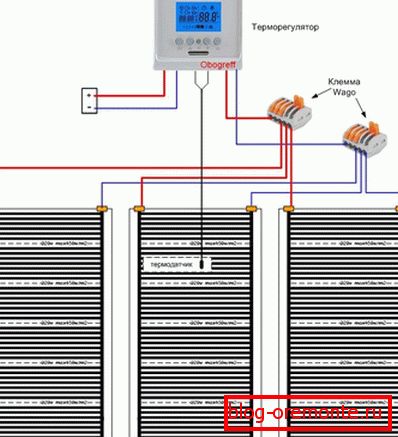

Možni diagrami ožičenja

Trosmerni ventil deluje po naslednjem načelu:

  • Ta naprava hkrati nadzira pretok vode iz povratne cevi in ​​kotla skozi obvod.
  • Znotraj te naprave mešate vročo vodo s toplo.
  • Notranja loputa je pravokotna na povratno cev in dovodno cev.
  • Pri prilagajanju lahko spremenite pretok hladilne tekočine in temperaturo.

Polaganje cevi

Vgradnja vremenskega senzorja

Če želite temperaturo nadzorovati samodejno, ki se odziva na vreme, je nameščen dodaten vremenski senzor. Čeprav je prilagoditev mogoče opraviti ročno, je zelo težko natančno nastaviti pravilno razmerje krme. Zaradi tega je ta element pritrjen. Nekateri modeli vremenskih senzorjev imajo funkcijo znižanja pretoka v vaši odsotnosti. Toda takšna naprava bo stala več.

Razdelilnik sestoji tudi iz drugih pomembnih elementov, kot so izpušni ventil, temperaturni senzor in drugi elementi. Vsaka izmed njih opravlja pomembno funkcijo. Na sestanku je treba voditi shema.

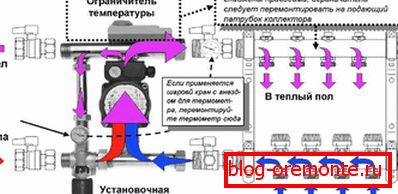

Načelo zbiralca

Torej, z vami smo se naučili, da lahko vsakdo naredi zbiralca za toplo dno.

Video

Kako zgraditi domačo mešalno enoto, glej spodaj:
