Priključitev električnega talnega ogrevanja

Pri uresničevanju udobja je tla s toplo električno ogrevanje odlična rešitev. Če namestitev električnega talno ogrevanja ne bi smela povzročati posebnih težav, je situacija drugačna od povezave. Pomembno je razumeti načelo priključitve električnega talnega ogrevanja. V tem članku bomo preučili uporabne nasvete in priporočila, ki vam bodo pomagali, da vse svoje delo opravite z lastnimi rokami.

Vrste električnih tal

 Kakšna so električna tla

Vgradnja in postopek povezovanja talnega ogrevanja je odvisen od vrste sistema. Naslednji grelni elementi se lahko uporabljajo kot ogrevanje:

  • Ogljikove palice.
  • Grelni film. To je dve vrsti: bimetalni in ogljik.
  • Toplotne prevleke.
  • Samoregulacijski kabel.
  • Ogrevalni dvožilni ali enojni kabel.

Električna talna povezava

Vsaka od teh možnosti ima svojo povezovalno shemo. Nekatere od njih označuje proizvajalec. Na primer, pri nakupu filma ali preproge na embalaži je prikazana standardna shema priključitve na električno energijo. Zato se v tem primeru ne pojavljajo posebne težave.

Bodite pozorni! Da bi se izognili težavam po priključitvi, je pomembno upoštevati osnovna pravila in priporočila za vgradnjo električnih grelnih elementov. Na primer, tla kablov je treba položiti z ustreznim korakom.

Obstaja ena naprava, ki je nameščena ne glede na vrsto grelnega elementa - to je termostat. Zato bomo najprej razmislili, kako ga pravilno povezati s toplim električnim podom.

Povezava termostata

Povezava termostata

Najprej se morate odločiti, kje bo termostat nameščen. Ta naprava vam omogoča, da nastavite temperaturo in jo vzdržujete na želeni ravni. Tudi skozi termostat je priključen na celoten ogrevalni krog na električno energijo. Zato, če izberete primeren model termostata, ga lahko začnete namestiti.

Bodite pozorni! Če ima termostat vgrajen senzor temperature zraka, je nameščen na višini 1,5 m od tal. Ta prostor je treba zaščititi pred neposrednimi udarci sončnih žarkov in prepihov. V nasprotnem primeru bo dal napačne ukaze.

Namestitev temperaturnega senzorja

Pred priključitvijo je potrebno odločiti, kako bo ta proces potekal: neposredno preko stikalne plošče (stalno) ali preko vtičnice. Praktično vsak model termostata ima vezje na kovčku. Če se držite, je postopek povezovanja poenostavljen. Po namestitvi termostata, se nanjo, fazi in nič. Da bi žice nevidne za človeško oko, prebodite žlebove v steni. V njih položite dve plastični cevi. Eden bo napajalni kabel iz toplega dna in druga žica za temperaturni senzor, ki se nahaja pod tleh v bližini ogrevalnega krogotoka. Nato lahko nadaljujete neposredno na priključek ogrevane talne površine. Razmislite o značilnostih tega postopka za kabelske, filmske in podloge za ogrevanje.

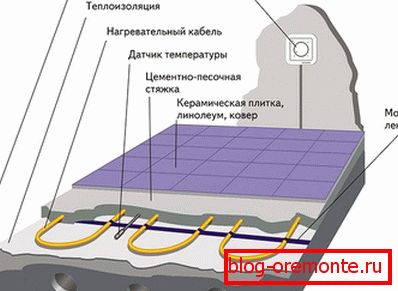

Priključimo kabelsko tla

Priključimo kabelsko tla

Za vgradnjo kabelske talne plošče je pomembno izdelati ravno kravato. Na steni je potrebno pritrditi blažilec. Na talni izolaciji. Preden namestite kabel na tla, morate napajalni kabel raztegniti. Zaradi takšnih dejanj, spojnik morate biti na konkretni podlagi.

Bodite pozorni! Če je prostor ogrevan pod tlemi, se kabel lahko položi neposredno na podlago brez toplotne izolacije.

Nadalje, povezava in namestitev poteka po tej shemi:

  • Na tleh nadgradite pritrdilni trak, da pritrdite kabel. Na voljo pritrdilni elementi vam omogočajo enakomerno porazdelitev kabla na celotno površino prostora.
  • Po tem lahko nadaljujete z namestitvijo temperaturnega senzorja. Postavljen je v valovito cev, položen v strobe.
  • Senzorska žica je priključena na termostat. Senzor se nahaja v bližini ogrevalnega krogotoka.

Bodite pozorni! Med vgradnjo tla kabla se ne sme presečišče kabelske linije.

Trak za pritrditev kabla

Po namestitvi ostane preprosto preveriti sistem za napako. Če želite to narediti, lahko uporabite tester in preverite indikator odpornosti na potnem listu. To zaključi namestitev in priključitev kabla. Ostanek je pripraviti cementno-pesceno malto in preliti majhen estrih. Po popolnem utrjevanju estriha lahko segrejete grelne elemente.

Bodite pozorni! Če nimate izkušenj pri delu z električno energijo, potem je povezava celotnega sistema na ožičenje bolje zaupati poklicnemu električarju.

Toplotne prevleke. Правила подключения

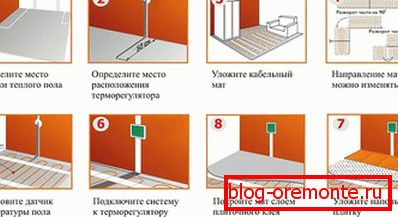

Povezovanje toplotnih podstavkov

Če so kot grelni elementi izbrani toplotni podstavki, potem načelo povezave skoraj popolnoma ustreza namestitvi kabelskega dna. Upoštevamo le razlike v povezavi. Na termičnem matu ima kabel poseben razmik kabla, saj je pritrjen na posebnem toplotno odpornem filmu. Zato se morate odločiti samo, na katerem območju želite segreti, in koliko električne energije bi morali imeti.

Bodite pozorni! Če želite namestiti senzor, bo potrebno strobo v tleh. To je posledica dejstva, da bo celotna debelina celotne konstrukcije dosegla do 15 mm.

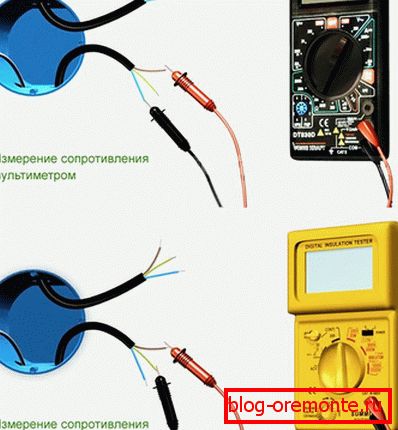

Merjenje upornosti

Obstajajo primeri, ko razpoložljivi kabel v kompletu ni dovolj za priključitev na termostat. Kako biti v tem primeru? Iz žične mreže je mogoče izrezati del žice in namestiti sklopko v spojko. Grelna preproga na principu delovanja je zelo podobna ogrevanju kablov. V zvezi s postopkom namestitve so toplotne preproge veliko lažje in hitrejše. Če ima prostor omejitev višine stropa, bo ta oblika odlična rešitev, saj vam sistem ne omogoča prelivanja estriha in ne izolacije.

Vgradnja filma

Vgradnja filma

Ogrevalni film je največje povpraševanje. Ko boste razumeli značilnosti svoje strukture, boste lahko dvignili filmsko ploščo z lastnimi rokami. Grelni elementi sistema so bimetalni in karbonski. Na robu filma so bakreni vodniki, preko katerih je povezava z omrežjem. Pri nameščanju talne folije morate uporabiti folijsko folijo, ki bo odražala infrardeče sevanje in jo usmerila v ogrevan prostor, sicer se sistemska povezava ne razlikuje od vgradnje toplotnih podstavkov.

Kar se tiče vgradnje temperaturnega senzorja, ga je mogoče namestiti podobno v plastično cev in poslati na estrih ali levo na površino filma.

Bodite pozorni! Za razliko od toplotnih podstavkov je film mogoče popolnoma rezati, vendar le vzdolž določenih črt, ki se nahajajo v intervalih do 30 cm.

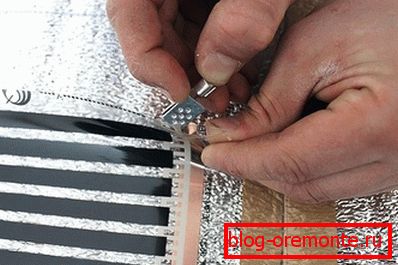

Infrardeča talna povezava

Izolacija prevodnega traku se izvaja samo na eni strani, druga pa ostane odprta. To je posledica dejstva, da bo na teh mestih priključen električni kabel. Vgradnja pločevine se izvede vzporedno. Med listi je povezana posebna žica. Celoten sistem deluje tudi preko termostata, nameščenega na steno.

To so vse glavne značilnosti priključitve električnega talnega ogrevanja. Sedaj veste, kako priključiti ogrevano električno tla. Če se bojite dela z električno energijo, je bolje, da pokličete kvalificirane strokovnjake. Če ste vsa ta dela naredili z lastnimi rokami, bodo vaše izkušnje zanimive za nas. Delite z objavljanjem komentarjev na koncu članka.

Video

Iz priloženega videoposnetka se lahko seznanite s postopkom vgradnje toplotnih podstavkov in njihove povezave:
