Broken strešni sistem - naprava in izračun

Nagnjena streha s poševnimi pobočji, katerih naklon nagiba se spreminja v zgornjem in spodnjem delu, velja za eno najbolj priljubljenih vrst strešnih kritin v zasebni gradnji. Kljub tehnični zapletenosti gradnje te vrste, se uporablja pri gradnji ne samo modnih hiš, temveč tudi navadne hiše v državi. V tem članku boste izvedeli, kakšen je trnov sistem nagnjene strehe, kako se izračuna, kakšne so prednosti, kot tudi namestitvene funkcije.

V klasičnem smislu je pokvarjena streha dvoplastna pentagonalna streha, katere geometrija je poblaže tako, da ima zgornji del kot 20-30 stopinj, spodnji pa 50-60 stopinj. Njegov prednik je postal tradicionalna trikotna streha, ki je bila modificirana za učinkovitejšo uporabo strešnega prostora, opreme stanovanjskih prostorov ali prostorov za shranjevanje stvari, zalog. Sprva so gradbeniki delovali precej po muhe, pozneje pa arhitekti, ki so opozorili na učinkovitost aplikacije, začeli ustvarjati še več projektov s tovrstno streho.

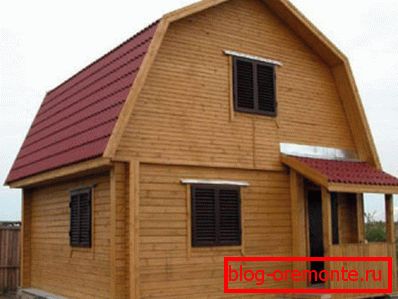

Hiša projekt s poševno streho

Prednosti in značilnosti oblikovanja

Obstaja več razlogov, zakaj je v projekt hiše vključena prelomna streha, najpogosteje izhajajo iz zaslug:

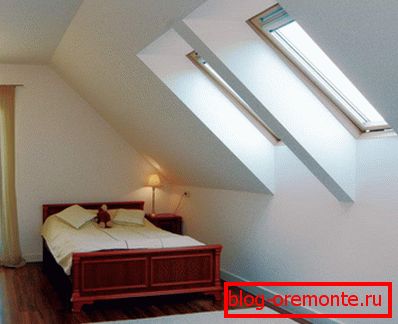

  • Omogoča učinkovito odstranjevanje prostora pod streho. Lahko je opremljen s polnopravno dnevno sobo s precej visokim stropom, z naravno svetlobo, ki se lahko uporablja kot pisarna, spalnica, vrtec.
  • Izboljša videz strukture, zaradi česar je bolj spektakularen. Pri uporabi sodobnih strešnih materialov celo najpreprostejša pokvarjena streha prispeva k videzu strukture, zaradi česar je dizajn ekskluziven in drag.
  • Prostorni balkon se organsko prilega hiši s tako streho, zaradi česar so takšni projekti še posebej priljubljeni med kupci.
  • Popolnoma se ukvarja z zaščito pred vetrom in atmosferskim padavinam. Nagibi so zasnovani tako, da se sneg ne zadrži na njih, ampak zdrsne prosto.

Broken strešni sistem

Razlika med trikotnim duom in poševno streho

Izolacija lomljene strehe

Najpogosteje se razvijalci zatekajo k izgradnji strehe z lomljenimi pobočji v situacijah, kjer se bo podstrešje hiše uporabljalo za stanovanja. To je dejansko časovno preizkušena, najbolj optimalna možnost, ne brez lastnih značilnosti:

  • Visoka cena Za konstrukcijo tega oblikovanja je potrebna velika količina visokokakovostnega materiala, tako da bo stala veliko več kot preprosta dvojna smola.
  • Tehnična zapletenost, kar pomeni, da se lahko strokovnjaki z visoko stopnjo mizarstva usposobijo za montažo. Za začetek gradnje potrebujete zapleten izračun in pristojno risbo. Poleg tega najmanjše število zaposlenih - trije ljudje, brigad manjše sestave, ni v veljavi.
  • Možna izguba toplote med ogrevalno sezono, kar vodi k večji porabi lesa, plina ali električne energije.
  • Visoki stroški namestitve posebnih podstrešnih oken.

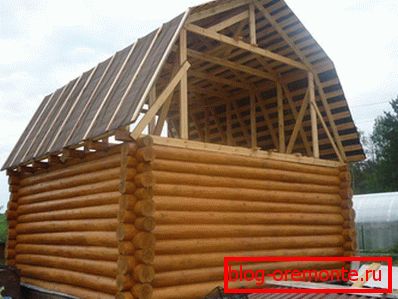

Spuščena streha s strešnimi okviri

Sling sistem

Skobeljni sistem pokvarjene strehe je vsota vseh podpornih elementov okvira, katere število in del določi izračun. Ker ima takšna streha kompleksno geometrijo, jo sestavlja mnogo delov, bolj je masiven, večji, več elementov, zato morajo biti močnejši.

Vizualno se sistem podpore lahko razdeli na dva dela: zgornji del, v obliki enakopravnega trikotnika in spodnji - trapezoid z večjo stranjo na dnu. Strokovnjakom svetujemo, da v kombinaciji uporabljate viseče in režne škarje, da bodo design bolj zanesljivi.

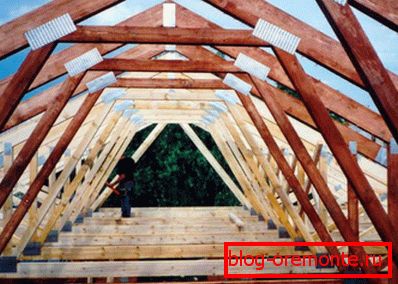

Gradbeni trnov sistem

Tukaj je tisto, kar izgleda:

  1. Zgornje zanke. Izdelana so iz trajnih, zanesljivih, gladkih desk, ki nimajo vozlov velikosti 50x150 mm ali 100x150 mm. Namestijo jih pod kotom, ki določa izračun, pri čemer en konec ležijo na grebenu, drugi pa na nosilni konstrukciji. Škarje imajo obremenitev na upogibu, na lomljenju, ki bo določal izračun delujočih sil. Namestitveni korak je od 60 do 120 cm. Pritrditev je izvedena iz togega tipa.

    Rafters rafters

  2. Zategovanje. Horizontalni zatesni žarek iz pravokotnega prereza. Uporablja se za lajšanje bremena, ki nosi škarje, ki se povezujejo med parangalom. Čim višje je, toliko debelejše je. In služi kot okvir za podstrešni strop.

    Truss rafter sistem

  3. Babica. Vertikalna suspenzija, ki povezuje greben in plavuti, prenaša težo k njej, kar zmanjša deformacijo. Da bi bila babica bar in poseben viseči pripomoček je potrebno.
  4. Fad. Prostor za srečanje obeh splavarjev, ki ga je mogoče okrepiti z grebenčastim nosilcem, ki se uporablja tudi kot les.
  5. Stojala. Navpični nosilci, ki jih podpira zgornji konec špirovcev, in spodnji so podprti v tleh. Večina regalov je narejena iz pravokotnega lesa, dolžino tega elementa pa je treba oceniti višino stropa plus 20-30 cm. Strop 2-2,5 m se šteje za udoben. Stojala bodo igrali vlogo okvira za ustvarjanje mansardnih zidov.

    Namestitev stojala

  6. Viseče škarje. Zniža se po principu ovna, ki je pritrjen na prekrivajoče se žarke in zgornji naslon proti dihanju. Rafter noge so prav tako izdelane iz desk, ki so izpostavljene odklonu, vendar ne upogibanju. Dolžina špirovcev mora biti dovolj velika, da se oblikuje udoben previs, ki se umakne od stene ne manj kot 40-50 cm. Če noge niso dovolj dolgo, se prevrnitev nadomesti s kombino.

    Namestitev visečih frezal

  7. Stojala. Podporni elementi, ki se nahajajo pod kotom na visečih špirovcih, so naloga nosilcev, da ugasnejo deformacijo škarij, s čimer prenesejo del teže talne grede.
  8. Prekrivni žarek. Osnova prihodnjega spolnega prekrivanja podstrešja, izdelanega iz lesa.
  9. Mauerlat Trpežni kvadratni stolček 100x100 mm ali 150x150 mm, ki je nameščen na dnu strehe, omogoča enakomerno porazdelitev teže vzdolž podpornih sten, da se prepreči nagibanje škarij med vetrom vetra.

Izbira in priprava materiala

Kot razumete, je glavni material za strešni sistem nagnjene strehe les. In to, na žalost, gorljiv material, ki ni gnit v vlago. Te lastnosti so, seveda, pomanjkljivosti, ki jih je mogoče enostavno odpraviti po obdelavi ognjevzdržnih, antiseptikov, impregnacije, ki je odporna na vlago. Zdravljenje lesa za učinkovito zaščito teh spojin je potrebno v več plasteh. Izračun potrebne količine antiseptikov, izdelan v skladu s priporočili proizvajalca.

Potrebni materiali

Uporabite visokokakovosten material iz iglavcev, brez vozlov. Če so še vedno tam, očistite, zdravite s posebnim orodjem. Neobdelan les je treba predhodno peskati, lubje je treba odstraniti.

Kot strešni material se uporabljajo kovinska streha, valovita plošča, skrilavec, ondulin, shingla. Ker je gradnja sama po sebi velika, strokovnjaki svetujejo, da dajejo prednost lažjemu materialu, da ne preveč preobremenijo strešni sistem. Teža v tem primeru bo odločilni dejavnik pri izbiri. Zaboj je iz trdega ali rešetkastega tipa, iz nepredelane plošče ali iz vezanega lesa, odpornega proti vlagi. Kot izolacija se uporablja mineralna volna na osnovi bazalov ali pene. Dekorativno oblogo lahko izvedemo s straniščem, blokom ali oblogo.

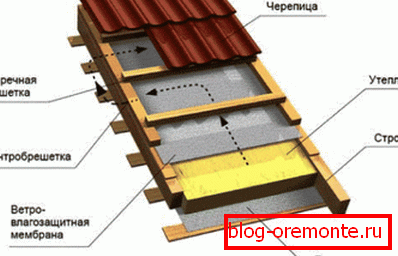

Fragment strešne pie

Nijansi urejanja

Treba je začeti s postavitvijo strehe z izračunom obremenitve, na katero bo izpostavljena. Če želite to narediti, dodajte težo vsakega od materialov strešne pite, ki je na voljo v referenčnih knjigah. Nato se določijo začasne obremenitve s padajočega snežnega pokrova. Ko so ti indikatorji združeni, se izkaže kot indikator kot skupna obremenitev, ki se giblje okoli 40-50 kg / m2. V skladu s temi parametri se določi, kakšen rob mora imeti sistem škarij, prečni prerez elementov okvirja. Da bi vas prihranili pri teh izračunih, je lahko poseben program za izračun, ki je na voljo za uporabo na internetu. Nato se pripravi risba, ki odraža lokacijo vseh elementov z izračunanimi dimenzijami.

Nadaljnji ukrepi se nanašajo na dejansko namestitev pokvarjene strehe:

  • Proizvedena nabava vseh potrebnih materialov. Bolje je, da jih kupite z majhno maržo, da ne bi bili v položaju, ko nekaj manjka.
  • Vsi leseni elementi so žagani po velikosti glede na vzorec. Najhitrejši način za to je mlinček ali krožna žaga.

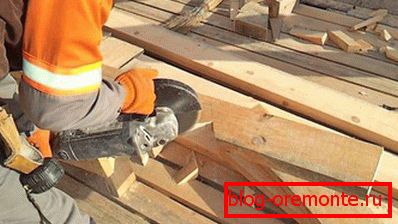

    Izdelava elementov trnovega sistema

  • Spodnji špirovci, podstavki, stojala na tleh so povezani, tako da tvorijo tako imenovano gojilnico.

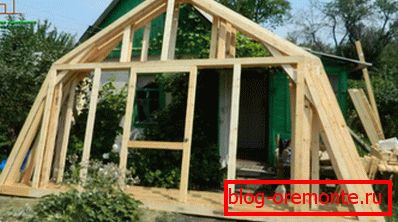

    Montažne rešetke, pripravljene za namestitev

  • Končane kmetije se povzpnejo na vrh za namestitev.
  • Grobnice so povezane s puhami, postavljeni so zgornji naslonski špirovci.

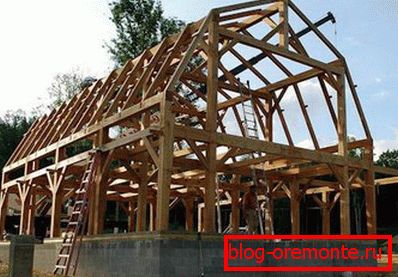

    Montaža strešnih nosilcev

  • Zaboj je ustvarjen, grelnik je nameščen, strešni material je položen.
  • Prirobnice, prevleke so obložene z izbranim materialom, opremljene so okenske odprtine.

lomljena streha

Če se izračun izvede pravilno, je trnov sistem pokvarjene strehe trdna in zanesljiva gradnja mansardne strehe, ki bo trajala več kot desetletje, pod pogojem rednega spremljanja stanja.
