Diy rafter strešni sistem - naprava in namestitev

Pravilno konstruirana in montirana po tehnologiji, streha služi kot ovira, ki preprečuje prodor hladnega zraka in vlage v hišo. Od zunaj, s prostim očesom, vidimo le majhen del strukture - strešno kritino. Toda strešni okvir, ki je najpomembnejši element, opravlja osnovne podporne funkcije in prevzame učinke obremenitev vetra in snega.

Da se zaradi delovanja ne deformira, je potrebno pravilno izračunati velikost preseka njegovih elementov in določiti razdaljo med njimi, pri čemer upoštevamo težo strešnega materiala, naklon in podnebne razmere. V tem članku vam bomo povedali, kaj je zgornji sistem strešne strehe hiše, iz katerega sestavlja, kako je zasnovan in sestavljen ročno.

Kaj je sistem trmov?

Sistem škarij za strešno ogrodje hiše je sistem medsebojno povezanih podpornih elementov, ki skupaj tvorijo okvir strukture. Izdelan je iz lesa ali kovine v skladu z izračunom obremenitev, ki jih bo prizadelo med obratovanjem. Strešni okvir strehe izvaja naslednje funkcije:

  1. Na strešnih progah daje potreben nagib. Tradicionalno obliko v obliki enakostranskega pravokotnika nagnjene strehe je pritrjena s podkonstrukcijskim okvirjem, ki tvori nagib med podnožjem strehe in grebenom. Na kotni površini se sneg in voda prosto zdrsneta z rampe.
  2. Porazdeljuje obremenitev na težo strešne pite. Masa strešne pire, ob upoštevanju snežne obremenitve, lahko doseže do 500 kg / m2, zato je dvojna pobočja izpostavljena intenzivnemu bremenu, zlasti v zimskem obdobju. Škarniki na sprednji strehi enakomerno porazdelijo težo, ki leži na njih, in nato prenese tovor na podporne stene in temelje hiše.
  3. Služi kot podlaga za pritrditev toplotne izolacije in strešnega materiala. Strešni okvir strehe služi kot nekakšen okost zgradbe, okoli katere je zgrajeno njegovo "telo". Toplotno izolacijo je treba namestiti med škarje in strešna kritina je pritrjena na letev, ki ščiti pred prodiranjem vlage.

Upoštevajte, da je zasnova trnovega sistema nagnjene strehe precej zapletena pri načrtovanju in montaži, še posebej, če mojster nima izkušenj. Navsezadnje je treba, da bi lahko vzdržali intenzivne obremenitve, potrebno pravilno izračunati del špirovcev in stopnjo špirovcev ob upoštevanju naklona in dolžine pobočij, uporabljenega strešnega materiala in izdelati risbo, na kateri naj se sestavi.

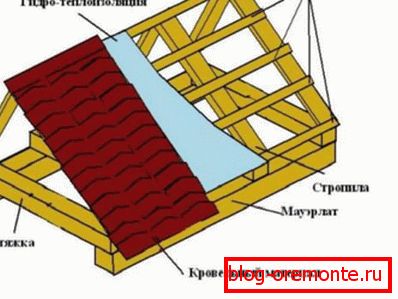

Dvojna strešna konstrukcija

Vrste

Sistemi rafter se razlikujejo po številnih dejavnikih, njihova sestava pa je odvisna od postavitve lesene ali opečne hiše, celotne teže strešne pite, materiala, iz katerega je izdelan okvir, in vrste strešne kritine. Pomembna značilnost dizajna je njihova nosilnost, ki določa, kako težo lahko prenese brez deformacije. Značilne značilnosti razlikujejo naslednje vrste strešnih sistemov:

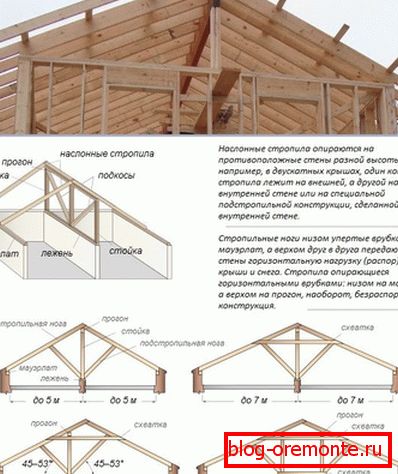

  • Наклонная. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Rafter nog наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наклонная стропильная система позволяет перекрывать дома шириной до 14 метров. Dvostopenjski strešni sistem

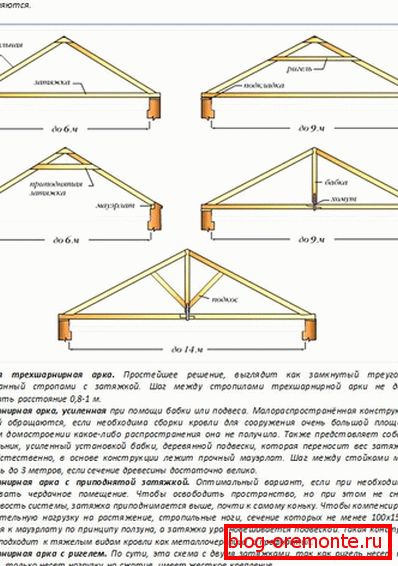

  • Viseče. Sistem visečega nosilca odlikuje dejstvo, da njene strešnike podpira le spodnji del gredne žage, ki je nameščena na zunanjih nosilnih stenah. Zgornji konec zgornjega dela tega oblikovanja se ne zanaša na nič, temveč se v zraku obesi, zaradi česar obstajajo dve vrsti bremena: upogibanje in upogibanje. Razpona tovrstne postavitve elementov na zunanjih stenah je tako velika, da jo je treba kompenzirati s številnimi sorniki in vrvicami, zaradi česar so vezni pari povezani. . Menijo, da je kompleksnost montažne sheme obešalnikov zelo visoka. Trnovski sistem dvojne pobočne strehe je brez težav sestavljen z lastnimi rokami, če pravilno izračunate korak škarij, to je razdalja med špirovci in velikost njihovega dela. Viseče стропильная система двускатной кровли

Pomembno je! Drsni strešni okvir je še en tip okvirja, ki ga odlikuje dejstvo, da so nosilci nožev pritrjeni na ploščo, ki ne uporablja togega priključka, ampak z uporabo mobilne podpore. Drsna pritrditev omogoča, da streha spremeni dimenzije pri krčenju lesene hiše v območju rezerve moči.

Sestava

Naprava strešnega sistema dvojne strehe katere koli od teh vrst je sklop pomožnih in podpornih elementov. Enako porazdelijo težo strešne pite in nadomeščajo tudi razpoke in upogibne obremenitve med njimi.

Odsek, dolžina in korak špirovcev so določeni z uporabo inženirskega izračuna, pri čemer upoštevamo težo strešne pie, podnebne razmere v gradbišču in naklon zgradbe. Struktura okvirja okvirja z dvojno streho običajno sestavljajo naslednji elementi:

  1. Nagrada. Na zunanjih stenah hiše, ki jih podpirajo strešne rampe, so narejeni les Mauerlat. Služi za mehčanje tlaka na nosilcih in za enakomerno porazdelitev obremenitve na težo strešne pite. Izdelan je iz trpežnega lesa s prečnim prerezom 150x150 mm ali 200x200 mm in je pritrjen na zgornji pas sten s sidrišči ali dolgimi kovinskimi čepi.
  2. Leži. To je analogna ploščica, samo je nameščena na notranjih nosilnih stenah, na njej pa je potrebno izpostaviti navpično odporno za pritrditev grebena.
  3. Rafter nog. Ta izraz označuje elemente okvirja, ki so izdelani iz plošč s prečnim prerezom 150-40 mm in nastavljeni pod kotom na dno strehe, ki tvori kot nagiba naklona. Kako se razdalja med špirovci, njihova dolžina in debelina določi s pomočjo izračuna, pri čemer se upoštevajo kumulativne obremenitve, ki so jim izpostavljene med delovanjem.
  4. Zategovanje. Zategovanje se imenuje žarki, ki so nameščeni vodoravno in povezujejo noge enega paralelnega para drug drugemu, da zmanjšajo razbremenilno obremenitev na zunanjih stenah konstrukcije. Vijak je nastavljen pod samim grebenom strukture.
  5. Stojala. Stojalo se imenuje navpična vrstica, nastavljena na dnevnik, ki podpira grebenski nosilec. Določanje, kakšna mora biti razdalja med postavkami, je preprosta, saj ponovi korak rafterja.
  6. Podkosi. Diagonalno nameščeni rekviziti, ki podpirajo zgornje noge v sredini ali na spodnjem delu, preprečujejo njihovo deformacijo, se imenujejo nosilci.

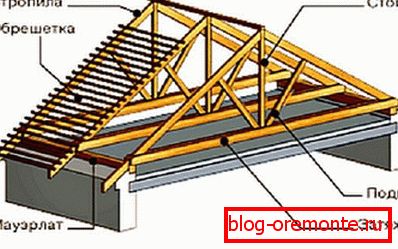

Zasnova okvirja okvirja

Upoštevajte, da lahko za določitev, kako pravilno urediti elemente sistema trmov, izračunajo samo začasne in trajne obremenitve, ki jim bodo med obratovanjem izpostavljene. Izračun celotne teže krovne pite pomaga določiti pravilno razdaljo med špirovci, izračunati njihovo dolžino in potrebno debelino.

Izračun

Izračun strešnega sistema dvojne pobočne strehe temelji na dejstvu, da ima v čelni dimenziji obliko enakostranskega trikotnika, katerega stranice je mogoče enostavno izračunati z uporabo preprostih trigonometričnih formul. Ti preprosti izračuni pomagajo določiti optimalno razdaljo med špirovci, njihovo debelino in dolžino. Izračun načrtovanja se izvede v naslednjem zaporedju:

  • Določite zasnovo in nagib strehe. Obstajajo različni načini izbire vrste in pristranskosti strešne konstrukcije. Ta parameter je odvisen od klimatskih pogojev in obratovalnih značilnosti izbranega strešnega materiala.
  • Določite skupno obremenitev strukture. Če želite to narediti, dodajte konstantne obremenitve (težo strešne kritine, njeno težo okvirja, toplotno izolacijo in tla) z začasnimi obremenitvami (snežna obremenitev, obremenitev z vetrom), pomnožite s korekcijskim faktorjem ob upoštevanju pobočij pobočij in nato dodajte na to sliko 10-15% okvir je imel določeno stopnjo varnosti.
  • Izračunajte dolžino nogavic. Da bi to naredili, uporabite Pythagorean izrek, ker je strešni nosilec enakostranični trikotnik. Izkazalo se je, da je kvadrat dolžine nogavice enako vsoti kvadratov višine krvi in ​​polovice dolžine temeljev. Če izveste, kako izračunati dolžino špirovcev, lahko izračunate višino grebena.
  • Določite prečni prerez elementov. Optimalen prerez elementov se izbere v skladu s tabelami v skladu s dolžino krakov in razdaljo med njimi. Več teh kazalcev je, da je debelejši škarnik.

Ne pozabite, da morate pred izračunom strešnikov na strehi odločiti o osnovnih parametrih projektiranja. Zlasti je treba natančno poznati višino grebena in naklon strehe ter dimenzije prostora, ki jo je treba pokriti. Rezultat izračuna elementov strehe mora biti podroben diagram sistema fuga, ki odraža njihove dimenzije in kota med njimi.

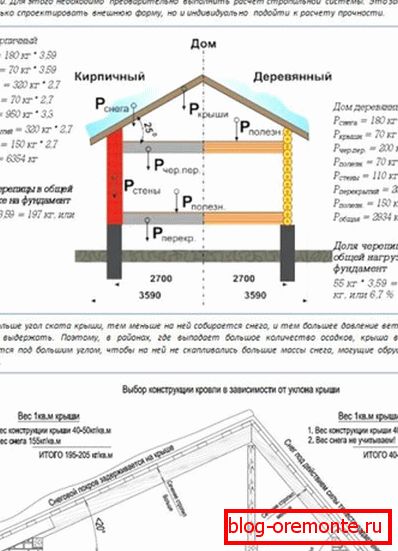

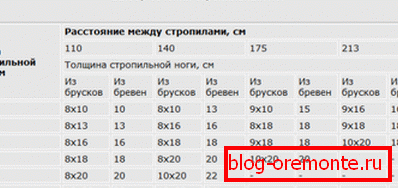

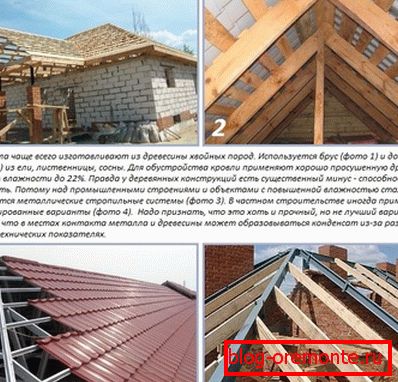

Formula za izračun višine grebena grebena Izbira oklepa Izračun obremenitve Izbira materiala

Tehnologija sestavljanja

Pred montažo strešnega okvirja je potrebno izračunati parametre svojih elementov na podlagi izračuna skupne obremenitve na konstrukciji in izdelati podrobno sliko, ki odraža njegove rezultate.

Pred skeletno shemo je veliko lažje namestiti ogrodje strehe na visokokakovosten način. Tehnologija sestavljanja strukture pomeni naslednje zaporedje:

  1. Prvič, na zgornjem pasu zunanjih sten, na katerih so pobočja podprta, položite mauerlat, na notranjih pregradah pa, če je sistem najlon, montirajo krov. Ti elementi morajo biti trdno pritrjeni s sidri ali sorniki.
  2. Nato izvedite montažne škarje. S pomočjo nohtov so pritrjeni na mauerlat, s pomočjo kovinske obloge pa so medsebojno povezani. Treba je opozoriti, da so na špirovcu pili pod glavnim žarkom in ne obratno. Najprej so nameščeni špirovci, ki se nahajajo na robu, da bi nastavili nivo, po katerem bodo ostali pari poravnani.
  3. Po namestitvi špirovcev morate postaviti pomožne podporne elemente, ki jih bodo podpirali - naslonjala, stiskanje, bori. Za bolj zanesljivo pritrditev sornika je njegov konec izdelan s štrlečim delom na polovici debeline žarka in ga obesite na škarje, ki ga pritrdite z žeblji na več mestih.
  4. Na vrhu nožev, ki se pritrdi na pokrov, je pritrjen na zaboj, ki je fiksni strešni material. Material in nagib letve so izbrani glede na značilnosti strešnega materiala in naklon strehe.

Ne pozabite, da je dobro zasnovan in dobro sestavljen trnov sistem jamstvo trajnosti, zanesljivosti in trajnosti dvojne pobočne strehe. Zato ne zanemarjajte pomoč strokovnih krovcev in oblikovalcev pri ustvarjanju projekta strešne konstrukcije za vaš dom.

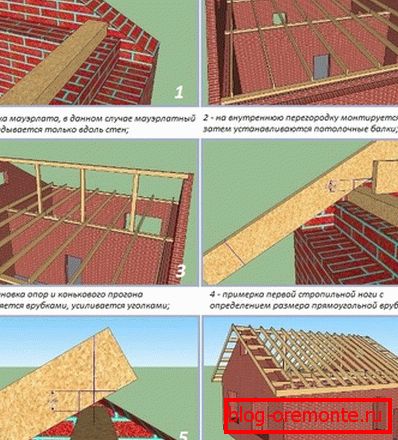

Montažna shema truss okvirja Shematski algoritem za izgradnjo trnovega sistema
