Diy shed roof system - naprava in diagrami

V Rusiji, kjer je močna pritrditev na tradicionalni stolp s trikotno streho, je nagnjena k strehi nereprezentativna in neprimerna za stanovanjsko gradnjo. Ampak za gradnjo gospodarskih poslopij in kmetijskih stavb ni lažje in ekonomične možnosti. Torej, če ste zasnovali gradnjo garaže, kopeli, sheda, carporta, se prepričajte, da preučite strukturo strešnega sistema strešne strehe, da jo montirate z lastnimi rokami brez sodelovanja zaposlenih.

Stanovanjska hiša s streho

Značilnosti oblikovanja

Sistem zgibnih streh z enim nagibom je poenostavljena polovica dvojnega pobočja. Njegove prednosti:

  •  Nizka teža. Majhna teža zgradbe vam omogoča, da zgradite od začetka ali rekonstruirate streho, ne da bi spremenili temelje brez krepitve. To je velik plus, saj stroški gradnje temeljev, tudi z lastnimi roki, pomenijo približno tretjino stroškov celotne stavbe.
  • Razpoložljivost materialov. Ker je strešni sistem sestavljen predvsem iz lesa, poceni materiala, ki se nabira in prodaja povsod v osrednji Rusiji, zato je razdalja od skladišča do gradbišča minimalna. Cena gradnje je sprejemljiva za vsak proračun.
  • Enostavna namestitev. Značilno je, da je plača profesionalnih strešnih mojstrov 50% stroškov izgradnje strehe. Zato ta zasnova s ​​sistemom osnovnega ogrodja omogoča zmanjšanje stroškov, ker zavrača najemanje delavcev tretjih oseb in montažo strešnikov s streho s svojimi rokami.

Spuščena strešna konstrukcija

Kljub očitnim prednostim je nemogoče omeniti slabosti te vrste strehe:

  •  Nizka energetska učinkovitost. Ker je zračna reža ležeče strehe, ki služi kot naravna toplotna izolacijska plast, manjša od enake razdalje od dvojne pobočne strehe, ni dovolj, da bi preprečili izgubo toplote. Streha je izdelana iz materialov z visoko toplotno prevodnostjo, zato je poleti zelo vroča, hladi pozimi, prenese toploto ali mraz v strešne prostore. Da bi odpravili to pomanjkljivost, je treba organizirati bolj temeljito izolacijo in prezračevanje prostorov z lastnimi rokami.
  • Nezmožnost opremiti podstrešje. Za nekatere lastnike stanovanj je potrebno podstrešje, vendar je težko opremiti pod enostransko streho. Toda na površini pobočja z majhnim nagibom je primerna postavitev sončnih baterij, rezervoarjev za ogrevanje in celo majhne platforme za sproščanje in sončenje.
  • Nastajanje snežnih odsekov in snega. Ta problem je pomemben za kmetijske stavbe v bližini glavne stanovanjske stavbe. Sneg zdrsne s strmih pobočij na strehi hiše in se zadržuje na plitki garaži. Če pa izračune izvedete pravilno, izberite ustrezen material, ta pomanjkljivost pa ne bo skrbela za lastnike.

Gradbeni trnov sistem

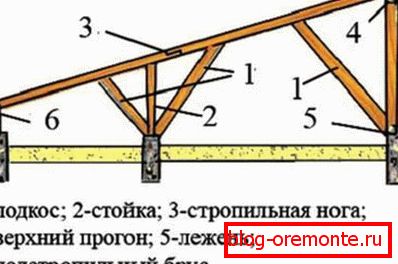

Enotni strešni sistem не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

Enotni strešni sistem

  1. Mauerlat Močna, masivna osnova iz barja s presekom 150x150 mm. Mauerlat je pritrjen na zgornji del sten, tako da prevzame težo strehe nad sabo in jo preusmeri na temelj. Ni nameščen le v hlevu hlodov in lesa, v katerih naloge Mauerlata opravlja zgornjo krpo hlodovine. V opečnih strukturah ali plinskem silikatnem mulju vzdolž zgornjega roba stene se vzpostavi opaž in se vlije betonski estrih.
  2.  Rafter nog. Škarje so gladke, trajne lesene palice s profilom 50x150 mm ali 100x150 mm. Ležejo na stenah in tvorijo geometrijo pobočij. Korak med dvema glavicama je izbran med 60-120 cm. Upoštevati je treba, da je tako redek in preveč pogost korak neželen: če je škarnik nerazumno veliko, bo oblikovanje pretežko, če ne bo dovolj, ne bo ohranilo teže strešnega materiala. špirovci definirajo inženirski izračun.
  3. Strut Imenuje se tudi podrejeni element noge dodatne podpore. Odstopa od stojala pod kotom, ki podpira srednji del škarla in preprečuje njegovo deformacijo. Stojala so prav tako izdelana iz lesa, plošč z delom 50x150 mm.
  4. Rack Navpična podpora, ki na eni strani stoji na podporni steni, medtem ko druga podpira stožčasto nogo, prenaša svojo težo na temelju stavbe. Nagib med stebri mora biti 1,2-1,5 m, večja razdalja ne zagotavlja ustrezne podpore.
  5. Leži Izdelani so iz enakega materiala kot plošča, deluje iste funkcije kot razlika, ki je nameščena na notranjih podpornih stenah.
  6. Zmešaj Vodoravno nameščena plošča pritrdi dva stebra, da se prepreči širjenje.
  7. Filly. Uporabljajte, če dolžina pasov noge ni dovolj za izgradnjo strešnega previsa. To so deske manjšega dela, s pomočjo katerih so razširjeni špirovci. Razdalja od stojnic do konca morske plošče mora biti najmanj 40 cm.

Vrste strešnih sistemov

Glede na postavitev konstrukcije se za namestitev enostranske strehe uporabljajo različni tipi nosilcev, ki najbolj ustrezajo določenim pogojem:

  •  Nezaslišano Posebnost je v tem, da so viseče škarje nameščene le v stavbah z notranjimi nosilnimi nosilci. Pomembno je za gradnjo njihovih opeke ali blokov, če pa je lesena ali lesena hiša v predel z nosilno steno znotraj, potem je primerna za to. Nadomestna shema vključuje dodatne podporne elemente: stojala, žeblji, krčenja, upognjene blazinice in podstavke. Večja je površina in teža enosmerne strehe, bolj pomožni deli. Tako je mogoče blokirati konstrukcijo, razdalja med stenami, ki je večja od 12 m, če sta v njej dva podporna ležaja.

    Enostranski strešni sistem

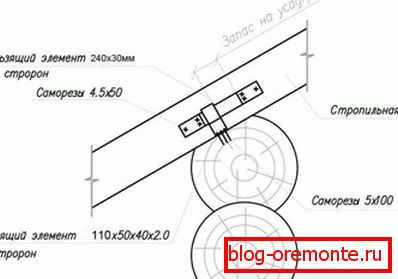

  • Drsna. Rabljene drsne plošče pri gradnji stavbnih in logaritnih stavb. Izkušeni gradbeniki pravijo, da se lesene zgradbe skrčijo v prvih 5-6 letih po montaži, v prvem letu delovanja pa izgubijo do 15% višine. Torej, če jih opremite s streho s togim nosilcem, se bo streha vrtela, sčasoma ga bo treba redone. Vendar pa imajo drsalni splavi na dnu pritrdilne elemente drsnika, zato se pri hlodanju hlodovine streha ne deformira, ampak se prilagodi.

    Viseči ograjni sistem

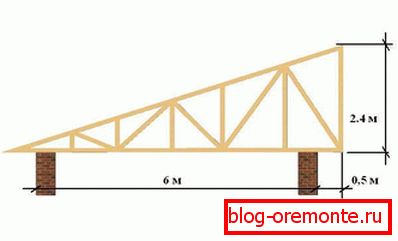

  • Viseče. Ta strešni sistem se ne zanaša na notranje pregrade, uporabljajo se samo zunanji steni. Najpogosteje je za takšno konstrukcijo stavbni okvir izdelan s stenami iste višine. Za nastavitev naklona pobočja s stojalom iz lesa. Rafter trusses - naprava, ki jo sestavljajo stojalo, zategovanje, špirovci in, če je potrebno, stojala, ki se zbirajo na tleh. Izgledajo kot pravi trikotnik, v katerem je hipotenoza škarnik, majhna noga je naslonjalo, velika pa je vdihavanje. Za vgradnjo fur je začasno tla zgrajeno na tleh, ki je sposoben podpirati težo delavca in truss. Primerno, če razdalja med stenami ne presega 4,5 m.

Drsni sistem

Možnosti načrtovanja

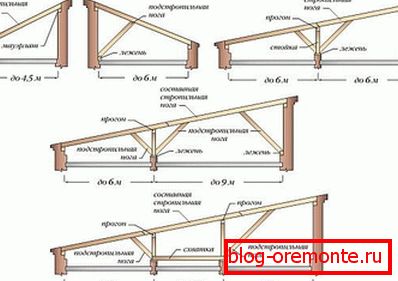

Da bi razumeli, katere elemente mora biti zgornji sistem vaše strešne kritine, kakšen mora biti korak med njima, morate izmeriti dolžino in širino stavbe, določiti razdaljo med podpornimi stenami. Če so objekti Dina:

Vrste strešnih sistemov

  • 4, 5 metrov in manj. Če je razdalja med particijami majhna, lahko izberete najpreprostejšo možnost, ki jo sestavljajo trdno pritrjeni Mauerlat in škarje. Namestitev ne povzroča precejšnjih težav, se lahko izvede ročno. Ta metoda se uporablja za manjša gospodarska poslopja: garaže, skladišča, ulične stranišča.
  • 4,5-6 m. Če razdalja preseže priporočene vrednosti, šestmetrski špirovci, ki nimajo podpore na notranji pregradi, se bodo pod vplivom svoje lastne teže. Zato je treba trmasti sistem okrepiti s podstavki, ki ležijo na tleh, nameščenem na tleh.
  • Do 12 m. Če dolžina strehe presega 12 metrov, namestite vsaj eno stojalo, na katerem počivajo nasloni. Korak med špirovci in stojali ne sme presegati 1,2-1,5 m.
  • Do 16 m. Za konstrukcije je razdalja med stenami, v katerih je večja od 16 m, potrebno namestiti vsaj dva stojala, pritrjena z loputo, večstranskih opornikov. Ta rafterski sistem se uporablja zelo redko, primeren je za ureditev velikih skladišč za hranjenje živine ali skladišč.

Treba se je zavedati, da je večja zgradba, bolj kompleksen trnov sistem, ki ga potrebuje, manjši je korak med špirovci. Ker je standardna dolžina žaganega lesa 6 metrov, strukture, katerih širina presega 4,5, zahtevajo izdelavo kompozitnih nosilcev, sestavljenih iz ene ali dveh desk, povezanih s prekritjem 50 cm.

Pripravljalni projekt

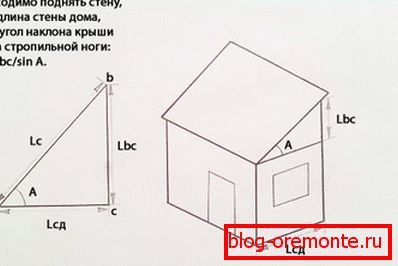

Torej, ponjava do strehe ima obliko trikotnika, katere dolžine vemo, ostalo lahko izračunamo z uporabo trigonometričnih formul, ki jih vsakdo pozna od šole. Recimo, da je hipotenuza stojnica, označujemo jo z Lc. Potem je segment Lbc noga, višina stene od talnih nosilcev do grebena. Zato je Lcd širina hiše, A je kot nagiba naklona (izbran ali izračunan). Sedaj je vse odvisno od tega, katere stranke poznamo:

Izračun dolžine sklepnih nog

  • Če sta nastavljena širina hiše in višina stene od stropa do grebena, izračunamo kot naklona s pomočjo računalnika: tgA = Lbc / Lcd;
  • Če sta naklon in širina konstrukcije znana, potem izračunamo višino zvišanja stene: Lbc = tgA * Lcd;
  • Ko se določi širina stavbe in naklon nagiba pobočja, se lahko izračuna dolžino stopničaste noge: Lc = Lcd / cosA.

Po izračunih se vzame shema, na kateri se uporabijo pridobljene dimenzije. Poenostavljena risba odraža tudi korak med grobovi.

Zgraditi trnov sistem

Ker je zaporedje dela odvisno od vrste truss sistema, analizirajte, kako zgraditi enostransko streho za garažo 4,5 m široko z lastnimi rokami.

  1. Po postavitvi vpetih sten, ki imajo konec v obliki pravokotnega trikotnika, so pregrade, na katerih je počivališče, pred montažo napajalne plošče vodotesno. V ta namen je ruberoid zložen dvakrat ali trikrat ali poseben film.
  2. Na steno je nameščen ojačen trak: nameščena je opaža, nameščena je ojačitev in vlije viskozni beton. Predhodno izdelane luknje za montažo Mauerlat. Pred pritrjevanjem podporne palice obdelamo z ognjevarno bioprotektivno sestavo. Pritrdite sidrne vijake Mauerlat.

    Mount maurlata

  3. Nato pripravite špirovce. Kupljene plošče se žagajo z lastnimi rokami, ob upoštevanju dejstva, da mora skobeljna noga na obeh straneh oblikovati prevleko strehe 40-50 cm. En podstavek dvignite in označite mesto za pritrditev pod napajalno ploščo. Preostale noge so izdelane po tem vzorcu.

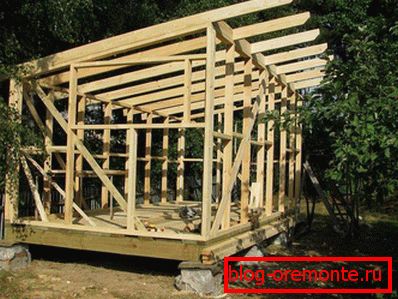

  4. Z zadnjimi in sprednjimi špirovci postavljajo svoje roke, ki se raztezajo med njimi, vzdolž katerih so preostale škarje za noge nameščene in izravnane. Optimalno, če je korak med njimi 50-80 cm.

    Spuščeni strešni špirovci

  5. Temu sledi naprava obreshetki, trdna ali rešetkasta. Trden je primeren za mehke vrste strešnih kritin in je narejen iz vezanega lesa. Rešetka sestoji iz neobloženih plošč, nameščenih pravokotno na špirovce, ki se uporabljajo za kovinske talne obloge in profilirane kovinske plošče. Nagib med elementi letve je odvisen od teže strešnega materiala.

Montaža obreshetki dvojne strehe
