Dizajn strešne kritine - naprava in risbe

Težko si je zamisliti hišo brez zidov, vendar je preprosto nemogoče predstavljati brez strehe. Streha ščiti notranjost mraza, dežja in snega, zahvaljujoč njenemu domu postane privlačen, končni videz. Nenazadnje med različnimi možnostmi je streha na kolkih, trajen dizajn, ki zagotavlja dolgo delovanje in varnost.

Oblikovalci s polno močjo izkoriščajo vse možnosti kroga strehe, ki jo uporabljajo pri projektih hiš z stanovanjskim podstrešjem, okenskih oken, mansardnih oken, balkonov. Sodobni strešni materiali omogočajo, da se ga skladno prilegajo arhitekturnemu slogu. Strešna krov odlično izgleda na majhni gazebi, vrtni hiši ali predstavljivi koči. In kaj sestavljajo in kako ga graditi, bomo v našem članku povedali.

Videz

Krovna streha se nanaša na štiripotno, saj se oblikuje z artikulacijo štirih ramp. Za razliko od dvukhskatnyh sort z gables, jih nima, na tem mestu so boki. Nagibe, imenovane tudi čelne ploskve, so oblikovane s posebnimi elementi trnovega sistema - poševne trnovaste noge in imajo trikotno obliko. Druga dva pobočja v obliki trapeza, imenovano spredaj.

Ogrevanje kroga strehe

Strešni pripomoček tipa kolka je sestavljen iz naslednjih komponent:

  1. Konj. Vrh strehe kolkov, črta, ki povezuje furnice, katere dolžina je nekoliko manjša od skupne dolžine hiše.
  2. Boki. Dve trikotna pobočja, ki nadomešča fasade hiše. Začnejo s konca drsalke in črpajo previs na ravni mauerlat.
  3. Trapezni stingriji. Ramps, ki imajo obliko trapezoidnega, so tvorjeni z navadnimi špirovci.
  4. Previsi Del strehe, ki se razteza po obodu hiše, je oblikovan z raztezanjem krakov ali nogavic. Nadstrek prevleke je zelo potreben, saj ščiti površino sten pred vlago, kar poveča njihovo življenjsko dobo.
  5. Rafter sistem. Komplet elementov okostja strehe kolka, ki nosi težo strešne pite, tvorijo kot nagiba pobočij.
  6. Pokrivna streha. Material v obliki listov, zvitkov ali posameznih modulov, ki služi za vodoodporno streho, ščiti pred dežjem, snegom in mrazom.

    Strešna streha strešne kritine

  7. Drain. Elementi drenažnega sistema zbirajo in odvajajo prekomerno vlago s površine strehe v kanalizacijski kanal. Odtok je notranji in zunanji. Na strehi kolesa običajno uporabite drugo možnost, ki jo sestavljajo lijak za vodo, žleb in odtočna cev.
  8. Snežne pasti. Kovinski stranici so nameščeni na spodnjem delu strehe, da se zaščiti pred drsenjem snežnih mas s pobočij po dolgotrajnem sneženju.

Zasnova krovne strehe, ali bolje rečeno njen sistem bokov, je sestavljena iz takšne geometrijske oblike kot trikotnik z največjo togostjo in zanesljivostjo.

Pluse gradnje

Arhitekti in oblikovalci aktivno uporabljajo kovinsko streho, saj ima naslednje prednosti:

  • Poševne nagibne pobočja izboljšajo aerodinamične lastnosti strehe, kar zmanjšuje učinek jadranja. Zato se lahko uporablja tudi na območjih z zelo močnimi sunki vetra.
  • Širok nabor naklonskih kotičkov vam omogoča, da izberete pravo za klimatsko območje gradnje. Korake so bolj strme, kjer je obremenitev snega visoka in količina padavin je visoka. Nežna pobočja so priporočljiva v vetrovnih predelih, kjer obstaja verjetnost, da bi streho padle navzgor s precej močnimi sunki.
  • Strešne strehe omogočajo uporabo strešnega prostora kot življenjskega prostora zaradi dovolj visokih stropov.
  • Cenovno ugodni in cenovno ugodni materiali omogočajo cenovno ugodnost, ki je primerna celo za več kot skromen proračun.
  • Zasnova strehe je zelo preprosta za namestitev, zato je primerna za gradnjo s svojimi rokami. Poleg tega se lahko s temi delami obvladajo tudi neizkušeni izvajalci ob pomoči strokovnega svetovalca.
  • Krovna tipka izgleda res elegantna in privlačna. Torej ni boljših možnosti za domove in tehnološke hiše.

Ravna streha

Drsna krovna streha

Konzervatorji

Kljub zgoraj navedenim prednostim ima takšna streha nekaj funkcij, ki jih je treba upoštevati pred začetkom gradnje:

  1. Odsotnost prijemov ne omogoča organiziranja vertikalne osvetlitve, saj ni možnosti namestitve navadnih oken. Namesto tega namestite mansard, dražje in težko namestite.
  2. Povečanje kotov naklona pobočja strehe kolka povečuje porabo gradbenega materiala, zaradi česar je gradnja dražja.
  3. Zapletenost gradnje sistema truss vam omogoča, da se obrnite na profesionalne oblikovalske družbe, katerih storitve so drage.
  4. Zasnova, sestavljena iz niza elementov, ima precejšnjo težo, ki jo lahko vzdržuje samo trden temelj kapitala, katerega naprava je draga.

Kot ste opazili, se pomanjkljivosti krošnje strehe večinoma nanašajo na finančno stran izdaje. Zato je pomembno, da se načrtujejo in ocenjujejo za načrtovanje in nadzor stroškov.

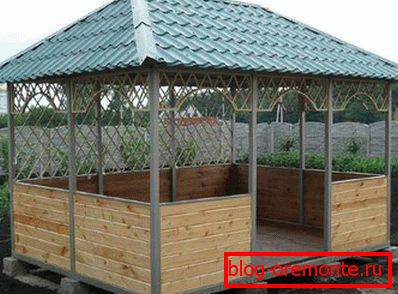

Projektni gazebo s hipped streho

Mansardna polkrogna streha

Vrste krovnih streh

Ravna streha имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

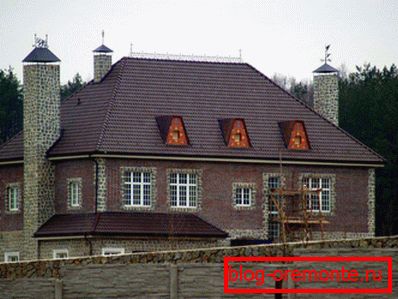

  • Hip. Klasična, kanonična izvedba strehe, sestavljena iz štirih pobočij - dveh trapeznih in dveh trikotnih. Nagibi se končajo na isti ravni, v zgornjem delu pa se nahajajo v grebenu. Najpogosteje se na ta način prekrivajo prostori pravokotne oblike.

    Paviljon s hipped hipped streho

  • Gutter Nizozemščina. Njena naprava se razlikuje od klasičnih skrajšanih nagibov, ki ne v celoti nadomestijo gob, ampak jih zmanjšajo na trapezoidno obliko. Boki so lahko zelo majhni, skoraj dekorativni ali dovolj veliki, da namestijo spalnico, ki izgleda zelo primerno.

    Brez drobovja Nizozemska streha

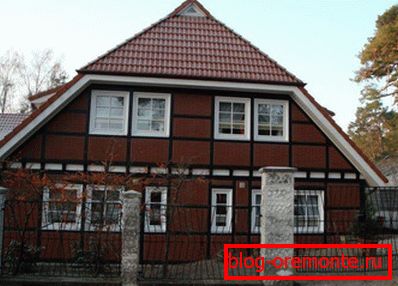

  • Poltrdno dansko. Lahko trdite, kakšno vrsto strehe pripada - dvuhskatnom ali kolku. Njegova "lupina" je, da se boki ne začnejo s samega grebena, ampak spodaj, tako da ostanejo malo pod tlemi, ki se uporabljajo za navpično razsvetljavo.

Poldragska danska streha

Izračun strukturnih elementov

Kovinske strešne naprave se začnejo z izračuni in oblikovanjem projekta. Na srečo to nalogo olajšajo računalniki s posebno programsko opremo, ki samostojno izvaja izračune in celo sestavlja risbo. Program izračuna naslednje parametre:

  1. Kot nagiba pobočja pobočja. Na njegovo vrednost vplivajo trije kriteriji: obremenitev vetra, količina padavin in izbrana kritina. Glede na norme gradnje klimatologije je ozemlje naše dežele razdeljeno na 8 območij, ki se razlikujejo glede moči vetra in obilja padavin. S posebnimi kartami se določi, katera od njih pripada gradbišču in kateri naklon pobočja je priporočljiv. Za vsak strešni material obstajajo tudi omejitve, ki jih je treba preveriti.

    Izračun kota naklona

    Izračun kota naklona

  2. Višina grebena. Izračuna se sekundarno, saj je v izračunu uporabljena vrednost nagiba. Streha v odseku je predstavljena kot trikotnik, z dvema znanima kotoma in osnovo, ki je enaka dolžini širine hiše. Z uporabo trigonometričnih formul določite, na kateri višini naj bo konj.
  3. Odsek elementov sistema fuga. Debelina lesa, uporabljena pri konstrukciji okvirja, je odvisna od obremenitve, na katero so izpostavljeni. Zato je treba izračunati težo krovne pite, samega okvirja, tla podstrešja in tal, dodati jim vrednosti začasnih obremenitev (težina snežnega pokrova, teža osebe, ki služi strehi osebe). Končna številka prikazuje skupno obremenitev, v skladu s katero izberete debelino špirovcev, Mauerlat, stojala in grebenski nosilec.

Izračun kroglice

Izračun sistema trmov

Če naklon nagiba pobočij presega 60 stopinj, se v izračunih zanemari vrednost snežne obremenitve, ker kolesca s tako strmim pobočjem ne kopičijo snega na površino, kar ji omogoča, da se zdrsne neodvisno.

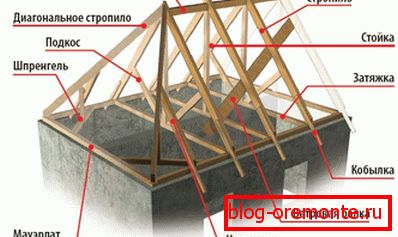

Device truss sistem

Kovinski streh temelji na trnovem sistemu, nizu elementov, ki porazdelijo svojo težo in ohranjajo obliko. Vključuje:

Viseči ograjni sistem

  • Mauerlat, les, ki se uporablja kot podpora za truss sistem. Njegov del ne sme biti manjši od 150x150 mm. Mauerlat pritrdimo na kovinske vijake na zgornjo armaturo. V hlodih dnevnika in hišah te funkcije opravlja zgornja krona. Posebnost strehe kolka je, da se za njegovo namestitev uporabljajo štiri palice, ne pa dve, kot za dvojno pobočje.

    Načini namestitve kartice

  • Sprehajališče. Žarek, na katerem so podporni žičniki podprti, in nameščeni na navpičnih stojalih
  • Stojala. Podstavek je nameščen na tleh notranje stene. Podpirajo greben in prenesejo tovor na temelju stavbe.
  • Škarje. Pri tej zasnovi se uporabljajo tri vrste nog nosov: poševno, od grebena do kotičkov kolka, privates, ki tvorijo trapezoidne pobočja in odveze, ki se pritrdijo na poševno.

    Namestitev diagonalnih nog nosov

  • Stojala. Tako imenovane podrezovalne noge so pod kotom, pritrjenim na špirovce, da zmanjšajo svoje deformacije pod svojo težo. Spustite držalo na stojalo ali rack.
  • Zategovanje in sornik. Vodoravno nameščena mreža med dvema splavarjema, ki jih privlači drug drugemu in preprečuje širjenje sten. Dno, ki je nameščeno na dnu strehe, se uporablja kot talne gredice. Prečni trak se imenuje podlakt, nameščen pod grebenom.
  • Sprengel Farm Niz elementov, ki podpirajo diagonalno zaustavitev. Sestavljen je iz neposredne sprengel in vodoravnega boji, v katerem leži.

Izoljene noge so bolj poudarjene kot navadne in jih praviloma presežejo. Zato so za njihovo izdelavo spojili dve plošči, ki so bili uporabljeni za navadne splavarje, ali pa kupili dvokomponentno debelino. Mimogrede, velikost nekaterih elementov trnovega sistema presega 6 metrov, standardno dolžino plošč in žarkov. Zato je potrebno uporabiti špirovce, pridobljene s povezovanjem dveh ali več delov ali z lepljenjem.

Uporabljeni materiali

Krovna streha je dobra, ker za svoje objekte uporabljajo najpreprostejše, široko dostopne materiale. Poenostavlja inštalacijska dela in se ne razgradi v gradbeništvu. Za izdelavo uporabljenega trnovega sistema:

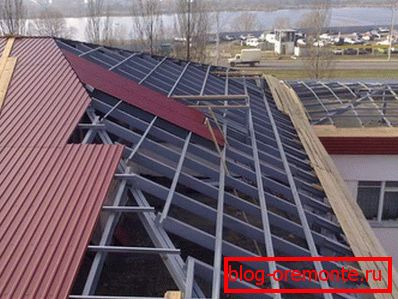

  1. Metal Pocinkani vogali in I-žarki zdržijo veliko obremenitev, ki ni deformirana in ni primerna za korozijo. Vendar so težke in drage.

    Strešni kovinski strešni sistem

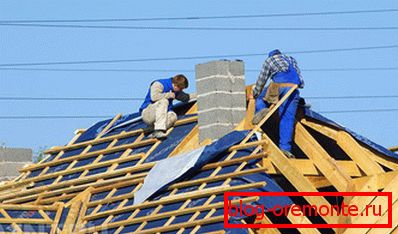

  2. Drevo Les, nasprotno, tehta malo in je poceni, vendar je kot vsak naravni material nagnjen k gnitju, škodljivcem in ognju.

Truss sistem lesene krovne strehe

Kljub pomanjkljivostim je les bolj priljubljen material. Tako kot s pomočjo pravilne obdelave lahko postane praktično nevilujoča tudi za zunanje vplive. Dovolj je, da lesene elemente obdelamo z antiseptično sestavo in zaviralci ognja, da jih zaščitimo pred požarom.

Pravilno zasnovana in zgrajena v skladu z gradbenimi kodami, krovna strešna kritina ščiti prebivalce hiše pred vremenskimi vplivi, vzdržuje udoben temperaturni režim in okrasi sama po sebi videz.
