Domači dimnik iz jeklene cevi to storite sami - korak za

Vsaka stanovanjska ali celo hiša, kopalnica, ki ni priključena na sistem centralnega ogrevanja, dobavlja toplotno napravo. Da bi iz notranjosti odstranili izdelke zgorevanja goriva v peči, so opremljeni z odvodnim kanalom za dima. Najbolj dostopna možnost je pocinkan dimnik, v prodajalnah stavbe je cena 1 m cevi iz tega materiala okoli 110 rubljev. Če temu dodamo stroške obračalnih elementov, deflektorja in oklepaj, bo namestitev stala precej peni. Vendar bomo v tem članku pojasnili, kako zmanjšati stroške za 60% in kako narediti dimnik iz jeklene cevi z lastnimi rokami.

Osnovni parametri

Poleg modelov galvaniziranih jeklenih dimnikov so proizvajalci izdelali široko paleto velikosti. Poleg tega je med tovarniškimi izdelki mogoče najti dvokrako, opremljeno s toplotno izolacijo, valovito, s povečano fleksibilnostjo in enosmernim vezjem. Priprava domačega dimnika je treba omejiti le na enocevne cevi. Da bi sistem za odstranjevanje dima učinkovito deloval, je treba upoštevati naslednje parametre:

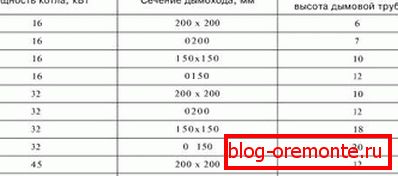

  1. Velikost cevnega odseka. Za dim, ki prihajajo iz peči, obrnite dimnik, morate izbrati pravi premer cevi. Preveč tanka cev ne zagotavlja ustrezne ravni, v povezavi s katero se lahko oblikuje vzvratni potisk. Dimnik z velikim premerom, nasprotno, prehitro odstrani proizvode vžiga v zrak, zato se poraba goriva in izguba energije povečata. Bolj se obrača v konfiguraciji izpušnih kanalov dima, debelejša mora biti cev. V večini primerov je primerna cev iz pocinkanega jekla s premerom 100 mm. Priporočeni del dimnika za kotle različnih zmogljivosti: Priporočeni presek dimnih cevov za kotle različnih moči
  2. Material. Cevi za dimnike so izdelane iz pločevine. Ta material mora biti zelo odporen proti koroziji in vlagi ter pri visoki temperaturi. Zato preprosto pocinkano jeklo ni dovolj, ker je temperatura v dimniku peči in kaminov na trdnem gorivu večja od 500-700 stopinj. Zato je za izdelavo cevi uporabljala kovino z visoko toplotno odpornostjo in odpornostjo na korozijo.
  3. Debelina stene Življenjska doba dimnika iz jeklene cevi je odvisna od debeline uporabljene kovine. Uporabljene pločevine iz jekla debeline 0,25-1,0 mm. Višja temperatura plinov, ki zapuščajo peč, mora biti debelejša kovina.

Pomembno je! Cinkana jeklena pločevina velikosti 2500x125 mm v gradbenih skladiščih stane približno 600 rubljev, z ustrezno rezanje z enega lista, dobite 8,75 m cevi s premerom 100 mm, cena 1 m je približno 68 rubljev, kar pomeni 60% prihranek!

Proizvodnja

Za izdelavo cevi iz pocinkane jeklene pločevine bo potreben gumeni ali leseni mall, ki ima zadostno težo, da se upogne kovina. Pri tem se uporabljajo škarje za rezanje kovin, dolg vladar, pisalo za označevanje, kotiček in "pištola" za upogibanje. Proces upogibanja je naslednji:

  • Najprej je kovinska pločevina postavljena s črnimi črtami. Po eni strani je del izdelan širino 340 mm, drugi 330 mm, tako da se med montažo zlahka prilegajo drug v drugega. Pri pravilnem rezanju naj dobimo 7 trakov dolžine 1250 mm.
  • S pomočjo kovinskega kota in kladiva sta obe robovi upognjeni pod kotom 90 stopinj v nasprotnih smereh do širine 0,7 mm. Nato se zasloni obrnejo in pod kotom na robovih segajo v kotu 135-145 stopinj, nežno trknejo kladivo. Upogibanje robov obdelovanca

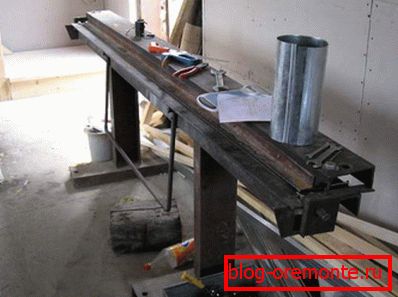

  • Obdelovanec se premakne v "pištolo", napravo za izdelavo okrogle oblike pločevine s premerom 100 mm. List, ki je nameščen na "pištolo", potegnite kladivo, da dobite želeno obliko cevi. Stroj za upogibanje kovin
  • Robovi obdelovanca kavljajo med seboj in jih postavijo na pištolo. S pomočjo gumijastega ključa je mesto oprijema robov pločevine plosko oblikovan. Priključek je mogoče okrepiti s kovinskimi zakoviči, to pa bo zahtevalo varjenje.
Shema upogibanja robov obdelovanca

Bodite pozorni! Za namestitev dimnika so potrebni vrtljivi deli, ki so izdelani z rezanjem ravnih cevi pod kotom. Če si cev izrežete pod kotom 75 stopinj, potem ko se priklopite, se obrne za 150 stopinj, če je pod kotom 45 stopinj - prelom 90 stopinj. Da bi izboljšali učinkovitost improviziranega dimnika, je zavit v nevnetljiv toplotnoizolacijski material.

Koristi

S prihodom velikega števila tovarniških izdelkov za montažo dimnikov iz pocinkanega jekla se je potreba po izdelavi cevi z lastnimi rokami zmanjšala. Vendar pa lahko domače cevi zmanjšajo stroške in najdejo idealen premer. Poleg tega se uporabljajo za opremo odtokov, zato je sposobnost izdelave cevi z lastnimi rokami koristna v vsakdanjem življenju. Kovinski dimniki v primerjavi z drugimi imajo naslednje prednosti:

  • Lahka. Kanali za odstranjevanje dima iz pocinkanih pocinkanih cevi so precej manjši od opeke ali keramike. Zato za namestitev te vrste dimnika ni treba opremiti temelje, strošek prelivanja, ki presega stroške materiala in inštalacijskih del.
  • Požarna varnost. V skladu z gradbenimi predpisi so jekleni dimniki popolnoma varni. Visokokakovostna kovina se segreva do 900 stopinj, zato je primerna tudi za peči in kamine s trdnim gorivom.
  • Nizki stroški. Dimniki, izdelani iz jekla, so najbolj demokratični način organiziranja odstranjevanja dima, stroški namestitve so večkrat nižji od vgradnje opečnih in keramičnih analogov.
  • Enostaven za montažo. Dimnik, izdelan iz pocinkanega jekla, je enostavno sestavljen z lastnimi rokami v skladu z navodili, s čimer prihranite denar, porabljen za zaposlovanje strokovnih delavcev.

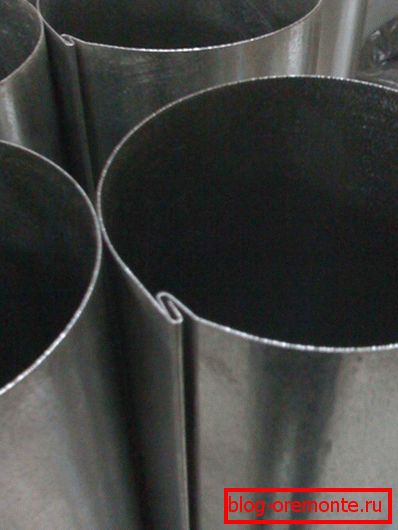

Ročne cevi

Pomembno je! Učinkovitost odstranjevanja dima je odvisna od pravilnosti montaže dimnika. Kvalificirani mojstri svetujejo, da izberejo predvsem vertikalno konfiguracijo z najmanjšim številom obratov. Vsak vrtljivi element je ovira na poti dima, zmanjšuje potiskanje.

Skupinska pravila

Da bi pravilno montirali dimnik iz pocinkanega jekla, morate predhodno označiti postavitev in polaganje cevi. Glede na to risbo je potrebno določiti, koliko cevi je potrebno in jih razrezati na odseke želene dolžine. Sestav se opravi na naslednji način:

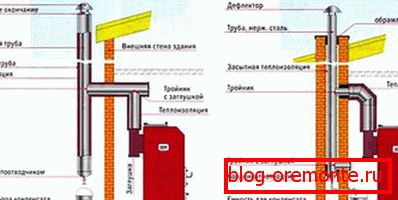

Možnosti namestitve dimnika za galvanizirani jekleni mulj
  1. Najprej je dimna cev s posebnim adapterjem priključena na vstopno cev grelnika. Pomembno je zagotoviti popolno tesnjenje sklepa.
  2. Po prvem segmentu je črtica povezana s kolektorjem kondenzata in revizijo. Vsak odsek cevi je vstavljen v prejšnji, spoj pa namaščen s toplotno odpornim tesnilom in pritrjen z jekleno objemko.
  3. V krajih, kjer cev prehaja ovire v obliki sten ali stropov, odrežite luknje in namestite ognjevarno škatlo iz pocinkanega jekla ali azbestnih plošč. Prostor med stenami cevi in ​​škatle, zavit z bazaltnim vlaknom ali prekrit z ekspandirano glino. Oprema za prehod cevi skozi strop
  4. Na konico je nameščen zaščitni dežnik, pri čemer je spoj s streho izoliran s tesnilom ali elastičnim penetracijo iz gume. Če strešni material ni odporen proti ognju, je nameščen isker.

Bodite pozorni! Na strehi kanala za odstranjevanje dima se prikaže na razdalji 30-50 cm od grebena. Za zagotovitev stopnje vleke mora biti višina dimnika 50 cm nad grebenom. Nepravilna umestitev na streho lahko povzroči povratni potisk ali povratni tlak vetra.
