Dormer design na strehi

Tradicionalno mansardno okno na strehi je izgledalo, prvotno, zelo skromno, namenjeno je bilo samo za prezračevanje prostora na podstrešju. Sčasoma so se zaradi prenaseljenosti evropskih mest uporabljali stanovanjski objekti pomožnih podstrešij. Potem je bilo potrebno polno okno, ki omogoča povečanje osvetlitve podstrešja.

Vrste oken

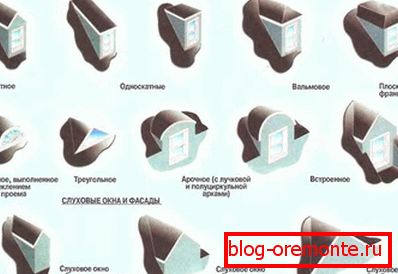

Vrste mansardnih oken

Ne zamenjajte mansardnih oken s podstrešnimi bloki, ki se razlikujejo od prvih v svoji napravi. Za razliko od mansardov, kjer je okvir s steklom nameščen neposredno v strešni ravnini, je to majhen podaljšek, v katerem od katerih je zgrajeno okno. Odlikujejo jih številne oblike, ki dajejo izgled zgradbi poseben okus (bodite pozorni na hiše v Parizu). V odvisnosti od vrste strešne konstrukcije so vsa mansardna okna pogojno razdeljena v naslednje razrede:

  • štirikotna vgrajena v eno-strešno streho;
  • podobni moduli za dvostopenjske strehe;
  • trikotni bloki;
  • panoramski tip;
  • mansard gradnja;
  • polkrožna oblika itd.

Poleg svojega glavnega namena (prezračevanje ne-stanovanjskih podstrešij) se lahko takšna okna uporabljajo tudi kot zasilni izhod na streho hiše. Če je opremljen z dnevnim prostorom, je namenjen za naravno osvetlitev podstrešja.

Vsako od teh tipov podrobneje razmislite.

4-premog moduli, nameščeni na dvojno pobočju in strehe z enim nagibom s nagibom več kot 15 stopinj, veljajo za klasično različico oken.

Triangularne bloke najpogosteje najdemo v primestnih stavbah (hišice). Nimajo stranskih sten, ker se njihova funkcija izvaja na pobočjih okenske strehe. Skupna dolžina spojev takega modula s površino strehe se zmanjša, zato se zmanjša obseg hidroizolacijskih del. Slabost je rahlo zmanjšanje osvetlitve prostora (razen, če je sprednja površina okna izvlečena na ravnini fasade stavbe).

Ovalno - najbolj zanimiva in privlačna rešitev (glede oblikovanja fasade hiše). Globoko ukrivljene linije pobočij takšnih konstrukcij lahko dajejo kateri koli strukturi precej izviren in privlačen videz.

Proizvodni okvir

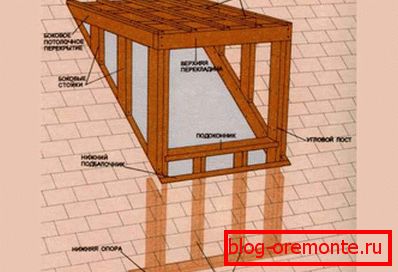

Proizvodni okvir

Naprava v mansardnem oknu prevzame predhodno risbo svoje skice, ki upošteva funkcionalne in dekorativne namene. Geometrijske dimenzije in število odprtin so izbrane ob upoštevanju parametrov same strehe in v večini primerov njihova skupna širina ne sme biti več kot polovica dolžine strehe. Ni potrebno imeti oken v urejenih vrsticah, jih je dovoljeno pritrditi na različnih ravneh.

Spodnji kos okenskega okvirja je treba izvesti na višini približno enega metra od nivoja talne obloge na podstrešju. Njegov zgornji del naj bi bil nameščen na višini približno 2 metra. To vrednost lahko spremenite v primeru, ko je potrebno povečati osvetljenost prostora pod streho.

Priporočljivo je, da zgradite okvir hkrati z razporeditvijo stojišča. Zlasti trikotno okno prevzame prisotnost v svojem okvirju majhnega grebena, špirovcev in gajb.

Dormer okno na strehi

Pri razporejanju strešnega sistema stanovanjske strukture na mestih okenskih okvirjev je treba dodeliti območja z ojačenimi nogami, ki lahko nosijo dodatno obremenitev iz vgrajene konstrukcije. Vse nadaljnje operacije je treba opraviti v tem vrstnem redu:

  • Na ojačenih špirovcih sta nameščena dva prečna greda, od katerih je ena (spodnja) nameščena na ravni stenske obloge, položaj drugega pa je nastavljen z zasnovo višine
  • bočni regali okvirja, prekriti na vrhu prečnega droga, so pritrjeni na spodnji snop;
  • hram, oblikovan hkrati, je pritrjen na drugi (zgornji) nosilec s posebnimi vzdolžnimi palicami, ki ležijo na ojačanih špalah;
  • Vrstni red priprave špirovcev za mavčno okno ni precej drugačen od podobnih postopkov pri razporeditvi strehe hiše.

Bodite pozorni! Montaža prečnih žarkov okvirja je treba izdelati brez rezanja okrepljenih podplatov, kar bi lahko bistveno zmanjšalo njihovo nosilno zmogljivost. Za pritrditev elementov skupaj uporabite poseben kovinski sponko.

Vse operacije za vgradnjo elementov okvirja je treba krmiliti z navojnim in nivojem. Šele po njihovem zaključku nadaljujte z namestitvijo grebena in preostalih špirovcev.

Dokončaj

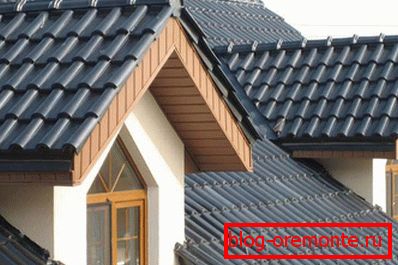

Dokončaj каркасной конструкции

Pod okvirjem je podloga bočnic enega ali drugega tipa vlage odpornega materiala. Zgornji del konstrukcije (streha) se zapira hkrati z razporeditvijo glavne strehe.

Bodite pozorni! V procesu vgradnje je potrebno skrbeti za hidroizolacijo razpok, ki so nastale v sklepih mimo oken s površino naklona. Takšen premislek se bo izognil pojavu neželenih uhajanj na teh krajih.

Okno za ureditev "mansard" se izvede z vdelavo v ravnino glavne strehe. Večina uporabnikov je priporočljivo kupiti takšne bloke v obliki, ki je pripravljena, po njih pa jih je treba namestiti samo v skladu s priporočili iz navodil.
