Drsna podpora za špirovce, uporaba drsnega sistema

Kljub obsežnosti sodobnih gradbenih materialov, ki se odlikujejo z dolgo življenjsko dobo in dostopnimi stroški, naravni les ne izgubi svojega vodilnega položaja v zasebni stanovanjski gradnji že stoletja, zaradi okoljske varnosti in izjemne energetske učinkovitosti. Vendar pa gradnja hlebastih ali lesenih hiš postavlja en problem - močno krčenje strukture, ki ne omogoča blokiranja takoj po gradnji. Zaradi te posebnosti materiala je nemogoče takoj začeti notranjo dekoracijo in se preseliti v novo hišo. Da bi preprečili strešno deformacijo med krčenjem, bo pripomoglo k posebni napravi - drsni stropi, ki jih bomo opisali v našem članku.

Naprava

Drsni nosilci za škarje pokličejo posebno napravo, ki je potrebna za povezavo elementov okvirja med seboj, vendar jih pustite z majhno zalogo moči, kar preprečuje deformacijo strukture med krčenjem. V vsakdanjem življenju se ti pritrdilni elementi pogosto imenujejo drsniki ali drsniki. Sestavljen je iz dveh delov, eden je fiksiran in drugi je sposoben drsenja. Drsni nosilci so narejeni iz močne kovine, odporne proti koroziji, ki lahko prenese težke obremenitve. Prednosti te metode montažnih ploščic upoštevajo:

  • Sposobnost strehe, da spremeni svojo geometrijo v procesu krčenja, tako da se gradnja strehe lahko izvede takoj po zaključku gradnje lesene hiše, ne da bi čaka, da se les popolnoma posuši.
  • Olajšanje postopka pritrditve špirovcev. Uporaba posebnih mobilnih pritrdilnih elementov zmanjšuje delež ročne delovne sile pri montaži okvirja, zmanjša čas, porabljen za strešno kritino.
  • Zagotavlja varno prileganje. Drsni ležaji, ki so izdelani na tovarni, opravijo več stopenj preverjanja kakovosti, zato jim zagotavljajo, da vzdržijo snežne in vetrne obremenitve, ki jih med uporabo delujejo špirovci.

Upoštevajte, da so mobilni pritrdilni elementi za škarje med obratovanjem izpostavljeni intenzivnim obremenitvam, zato so izdelani samo iz visoko trdnega, nizkoogljičnega jekla z debelino najmanj 2 mm.

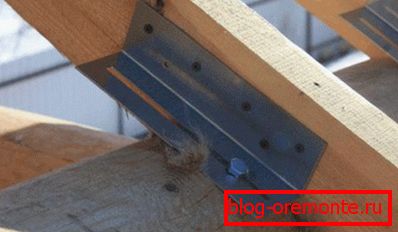

Drsni nosilec za škarje

Funkcije

Skrčenje - proces spreminjanja velikosti lesenih stavb zaradi zmanjšanja vsebnosti vlage v lesu, ki traja 1-3 leta od datuma gradnje. Najbolj aktivni krčenje se zgodi v prvem letu, v katerem lahko hiša postane nižja za 1-2 širine 1-2 kron. Zaradi te lastnosti drevesa ni priporočljivo, da se streha prekriva takoj po gradnji. Drsna podpora za škarje rešuje to težavo z izvajanjem naslednjih funkcij pri konstrukciji ogrodja:

  1. Preprečite deformacijo špirovcev v procesu krčenja lesene hiše. Zahvaljujoč takšnemu premičnemu sistemu se nožne krone prilagodijo velikosti in geometriji konstrukcije, ki kompenzirajo ekspanzijske obremenitve, na katere so izpostavljene nosilne stene.
  2. Zagotavljanje mobilnosti okvirja med delovanjem. Les je naravni material, ki med delovanjem tudi po koncu postopka krčenja lahko spremeni svojo vlažnost in velikost. Rečemo, da so lesene hiše "dihajo", zato se jim mora strešni okvir strehe prilagoditi, spreminjajoče se tudi dimenzije, ko se vlažnost poveča ali zmanjša.

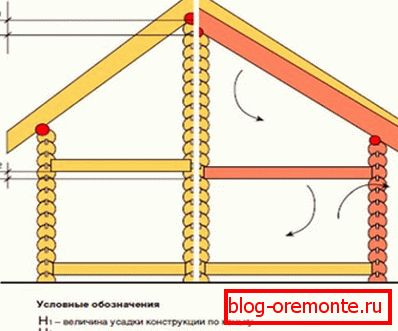

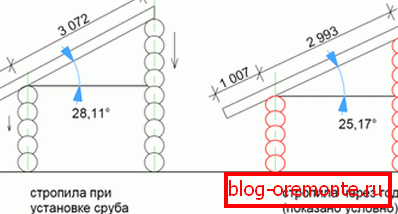

Sprememba kota roba zaradi krčenja Postopek krčenja lesene hiše

Bodite pozorni! Mnogi verjamejo, da če so špirovci in škatli hiše izdelani iz istega materiala, se med postopkom krčenja ne bo deformiral. Pravzaprav je krčenje različnih gradbenih vozlišč neenakomerno. Ko se to zgodi, se velikost in geometrija elementov okvirja spremenita v več ravninah hkrati.

Vrste

Uporaba gibljivih pritrdilnih elementov za pritrditev krakov na mauerlat je edini način za preprečevanje deformacije strehe med krčenjem lesenih hiš. Drsniki imajo praviloma precej tipično konstrukcijo, ki sestoji iz statičnega vodila in kota z zanko, ki se premika vzdolž nje. Obstajajo naslednje vrste mobilnih pritrdilnih elementov:

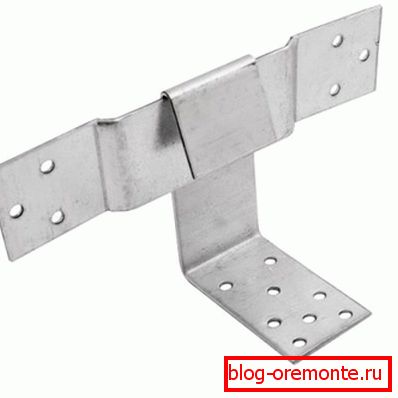

  • Odprt tip Drsni zatiči za odprti špirovci so zložljiva struktura, ki sestoji iz vodila, trdno pritrjene na raftersko nogo in vogal, ki je pritrjen na raft okvirju. Različni modeli se razlikujejo le za dva dejavnika: število montažnih lukenj, ki so lahko od 1 do 5, pa tudi rezerva moči. Najmanjša rezervna moč drsnega ležaja je le 60 mm, najmanj pa 160 mm. Čim večji je ta parameter, bolje je, da pritrdilni element ščiti pred deformacijo, kar zagotavlja največjo mobilnost špirovcev. Odprite drsni ležaj

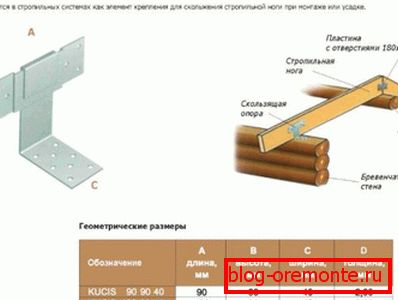

  • Zaprti tip. Drsni nosilec strešnikov zaprt, v nasprotju od odprtega, se ne zbira in ne razume. To je trdna, monolitna konstrukcija, ki se takoj prodaja in montira. V tem primeru je v kotu, pritrjenem na električno ploščo, zanko, skozi katero se med proizvodnim procesom montaže vodilna palica drži in pritrdi na kladivo. Zaprt mobilni nosilec

Strokovni strokovnjaki za strešne kritine menijo, da so gibljivi nosilci za odprti splavniki veliko bolj primerni za vgradnjo, še posebej, če je trnov okvir sestavljen iz neizkušenega delavca. Po drugi strani pa so zaprti nosilci bolj zanesljivi in ​​tudi vzdržujejo velike obremenitve.

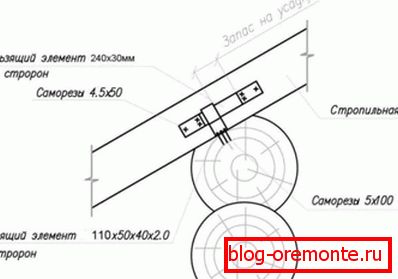

Značilnosti mobilnih pritrditev Druga različica drsne podpore

Montažna tehnologija

Proces montaže strešnega okvirja z gibljivimi nosilci ni precej drugačen od standardnega postopka. OhVendar pa zahteva največjo dimenzijsko natančnost pri izdelavi elementov, pa tudi izpostavljenost enakega kota med podnožjem strehe in koncem noge, ko je nameščena. Sistem trussing je nameščen v naslednjem vrstnem redu:

  1. Prvič, na nosilnih stenah hiše stojnico mauerlat. Ta element okvirja strehe izvede podporne funkcije, enakomerno porazdeli obremenitev med nosilci in jih prenese na temelj. V hlodih hlodov ali hiš, lahko zgornji obroči opravljajo funkcijo Mauerlat.
  2. Naredite šablono, ki bo postal model za izdelavo vseh drugih oblik oblikovanja.
  3. Na koncu vsake nogavice naredite pijačo pod mowerlatom. Izkušeni obrtniki opozarjajo, da v nobenem primeru ne smete rezati plošče, ker to zmanjša njegovo moč in nosilno zmogljivost.
  4. Prvič, namestite prvi in ​​zadnji trnov par, skrbno preverjate kot med elementi s pomočjo preverjene ravni stavbe.
  5. Podporni drsnik za špirovce se pritrdi na spodnji konec noge. Za zagotovitev zanesljive fiksacije je treba vodilo in drsnik pritrditi z 2-3 pritrdilnimi elementi.
  6. Zgornji konci glavnih nog na območju grebena so pritrjeni s pomočjo nohtov ali kovinskih plošč, povezanih z žebljičkom, kar zagotavlja mobilnost zgradbe.
  7. Med prvim in zadnjim paralelnim parom napnite kabel, nato pa namestite preostalo strukturo.

Ne pozabite, da je izbira dolžine gibljivega nosilca vodilne palice odvisna od možne količine krčenja doma. Večja je vsebnost vlage v lesu, uporabljenem za gradnjo, večja mora biti velikost sani.

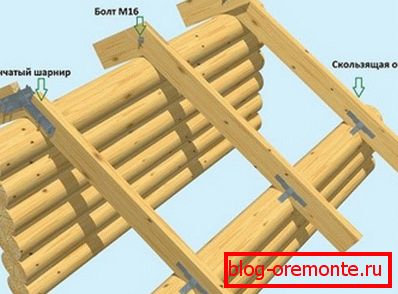

Montaža drsnih nosilcev
