Duplex lomljena streha to storite sami - napravo in

Vsak razumen lastnik stanovanj želi opremiti svoj udoben in udoben dom, hkrati pa racionalno razpolagati s proračunom družine. Da bi to naredili, morate skrbno pretehtati izbiro vsake gradbene rešitve, oceniti učinkovitost, primerjati z alternativami. Med gradnjo hiš ekonomskih razredov gradbeniki vse pogosteje uporabljajo nagnjeno nagnjeno streho, ki služi kot odlična zaščita pred vremenskimi vplivi, odlično obvladuje povečano obremenitev pri padcu snega in omogoča ureditev prostorne prostorije, ki je primerna za bivanje.

zlomljena mansardna streha

Dvokrilna streha

lomljena streha

Prednosti projektiranja

Dvokrilna streha в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Razlika med trikotnim duom in poševno streho

Najpogosteje se uporablja nagnjena pokrita streha, če je treba uporabiti podstrešje kot življenjski prostor. Navsezadnje geometrija pobočij omogoča učinkovito odstranjevanje razpoložljivega prostora, opremite se z visokim horizontalnim stropom, prezračenim podstrešjem in stranskimi predelki za sezonsko skladiščenje.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, zlomljena mansardna streha будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Struktura nagnjene poševne strehe

Faze gradnje

Priprava projekta, potrebni izračuni

Ker se zdrobljena streha šteje za precej zapletena, se za gradnjo uporabljajo inženirski izračuni, ki jih je mogoče izdelati ročno ali z uporabo posebnega računalniškega programa. Izračun vključuje določitev naslednjih parametrov:

Naložite na nogavice

  • Konstantna obremenitev Določeno je tako, da seštejemo maso vseh materialov, ki sestavljajo strešno pito, trnov sistem, podstrešje. Preprosto rečeno, to je lastna teža.
  • Začasno breme Ta številka se razlikuje glede na področje, na katerem bo izvedena gradnja. Odvisno je od debeline padajočega snežnega pokrova, upošteva vetrne obremenitve.
  • Skupna obremenitev Izračunano z dodajanjem vrednosti trajnega in začasnega bremena. Gradijo se risbe, ki odražajo vse vrste obremenitev, ki delujejo na strehi.

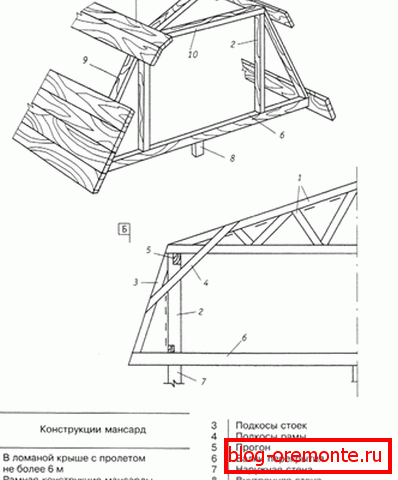

Osnutek prelomne strehe с размерами

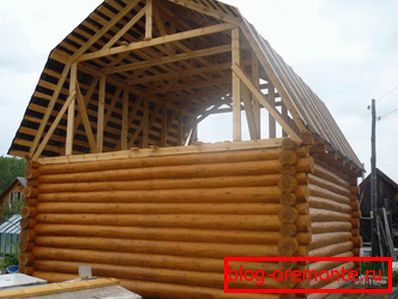

Gradbeni trnov sistem

Sistem špranja pokvarjene strehe je na prvi pogled precej zapleten. Zdi se, da skupščino lahko opravi samo strokovna ekipa, vendar to nalogo lahko obdelajo trije ljudje z osnovnimi osnovnimi veščinami za obdelavo lesa. Nedvomna prednost je, da ne potrebuje nobene prefinjene opreme ali posebnih orodij. Sistem špirovcev za ureditev pentagonalne mansardne strehe je kombiniranega tipa, združuje nekatere elemente s pobočja in nekatere od viseče. Lomljena streha ali rahlo strešni sistem je sestavljena iz:

Zasnova trnovega sistema pokvarjene strehe

  1. Zgornji rafters nashlonnogo tipa. Narejeni so iz gladkih, trpežnih plošč, v majhnem kotu konvergirajo, da tvorijo greben. Greben se ne uporablja, saj ti rafters temeljijo na stojalu. Doživlja breme na deformaciji, na razbijanju.
  2. Crossbars. Puhovi, ki povezujejo zgornje splavarje pod nogami. Prav tako so izdelani iz plošč debel 50-100 mm, uporabljajo pa se tudi kot okvir za podstrešni strop. Glavna naloga je ugasniti širjenje bremen s špirovcev.
  3. Babica. Vzmetenje lesa, ki povezuje strešni greben z vijakom, s čimer preprečuje tresenje vijaka, če ima dovolj veliko dolžino.
  4. Stojala. Navpične podpore, na katerih visijo zgornji špirovci. Izdelan je iz kvadratnih ali pravokotnih žarkov. Tudi odtoki tvorijo ogrodje, ki je obloženo, ki ga prejmejo podstrešne stene.
  5. Spodnji viseči špirovci. Izdelane na vzorcu plošč 50x150 mm ali 100x150 mm, se pritrdijo na vrh z vijakom, dno - proti mauerlatu. Doživlja breme samo na upogibu, kar je zmanjkalo z zavesami. Pritrdite kot ovna, ne težka.
  6. Stojala. Kotni podstavek, ki zmanjšuje odklon visečih frezal. Ena stran se drži proti stojalu, druga pa na špirovce.
  7. Mauerlat Debeli, trpežni les, ki opravlja vlogo temeljev za streho, s čimer preprečuje nagibanje njegovih pobočij s strani vetra. V njej so podprti špirovci. Mauerlat je pritrjen vzdolž dveh nasprotnih nosilnih sten, na čepih s konkretnim snopom. Prav tako enakomerno porazdeli težo strehe na površino predelne stene.
  8. Talne grede. Horizontalni nosilci, na katerih so nosilci podprti, kot tudi na katerih se montira podstrešje.

Kljub navidezni zapletenosti je takšen trnov sistem precej enostavno sestaviti z lastnimi rokami, saj se kmetije sestavljajo na tleh, pripravljene strukture, ki jih je treba pritrditi samo na vrh.

Osnutek prelomne strehe

Uporabljeni materiali, potrebna orodja

Vsi materiali, ki jih boste morda potrebovali pri gradnji lomljenega streha, ne morete kupiti. Vendar pa zahtevajo relativno veliko število, zato se ta streha zdi dražja od, na primer, preproste dvojne pobočja. Zahteva:

  • Trden les za izdelavo regalov, talnih tramov, vlečnic, tramov, mauerlatov. Presek lesa se določi z izračunom obremenitve, najpogosteje z lesom 100x100 mm ali 150x150 mm.
  • Rezalna plošča 50x150 mm ali 100x150 mm za stroje, stojala. Uporabite lahko le prvovrstne materiale, gladke, brez vozlov, čipov.
  • Neobložena plošča za zaboje.
  • Material za obrezovanje žlebov. To je lahko obloga, blokada ali stranišče.
  • Izolacija za toplotno izolacijo prirobnic. Najpogosteje za to uporabljajo mineralna volna na osnovi bazalta debeline 150 mm.
  • Parna zaščitna folija, vodoodporna membrana, potrebna za oblikovanje strešne pite.
  • Krovni material, v katerem lahko uporabite kovinsko strešno kritino, ondulin, shinglas, skrilavec.
  • Pritrdilni elementi.

Potrebni materiali

Čeprav se domneva, da posebnega orodja za namestitev takšne strehe ni potrebno, je vse dobro, če imate visokokakovosten lesni vijak, mlinček, vrtalnik. Boljši in enostavnejši delovni proces. In lastniki električnih skobeljnikov lahko prihranijo z njim: kupite neoštežen žagan les, obdelajte jih neodvisno. Ker je streha večinoma narejena iz lesa in je izpostavljena vlagi, je nujno, da so vsi njegovi deli obdelani z antiseptično sestavo.

Izolacija in razsvetljava

Ker naj bi podstrešno sobo uporabljala kot stanovanjsko, mora biti pokvarjena streha izolirana. Potrebno je izolirati ne samo gobove, temveč tudi neposredno pobočja. Toplotna izolacija rolerjev vam zagotavlja dvojno storitev: ne samo, da bo preprečila izstop toplote v hladni sezoni, temveč vam bo preprečila pregrevanje s strehe v pečici. Vrvice so najpogosteje izolirane z mineralno volno zunaj ali znotraj prostora, medtem ko se za rolerje običajno uporablja najpogostejša pena. Kvalitativno izvedena izolacija bo lastnikom prihranila veliko denarja, ki bi ga porabili za ogrevanje.

nagnjena streha z vertikalno osvetlitvijo

Prostor, v katerem ni naravne osvetlitve, ne smete uporabljati za življenje. Zato je treba zagotoviti namestitev oken, ki se lahko nahajajo na steni ali na strehi.

Spuščena streha s strešnimi okviri

Če je izbira padla na mansardna okna, morajo biti posebna, izdelana glede na njihovo lokacijo: okrepiti je treba ogrodje, dodatno hidroizolacijo, posebne mehanizme odpiranja, zagotoviti je treba zaščito pred umazanijo in prahom. Površina oken lahko traja do 1/8 celotne površine strehe. Njihov strošek je precej visok, zato, če ni možnosti takšne pomembne naložbe, je bolje, da se na obeh zabojih s svojimi rokami ustavite na opremi, ki je običajna velikost.

Dupleksna streha pri uporabi visokokakovostnih gradbenih materialov, ob spoštovanju montažne tehnologije, vam bo služila že več desetletij, zato vam ne bo treba obžalovati te naložbe!
