Dvojna streha z mansardovo napravo in montažo

Na prvi pogled so funkcije strehe očitne - to je zaščita pred padavinami, vetrom, mrazom. Vendar pa je tudi priložnost za povečanje uporabnega življenjskega prostora zaradi prostora na podstrešju. Tudi v vašem domu kvadratni metri niso nikoli odvečni, zato ne smete nemočno zanemariti priložnosti, da opremite polno sobo ali dodatno spalnico, ne da bi ogrozili družinski proračun.

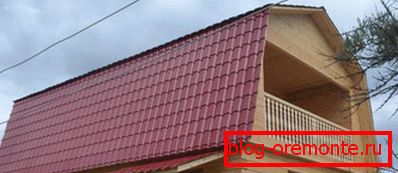

Hiša z dvukhskatnoy mansardno streho

Hiša z dvukhskatnoy mansardno streho

Doi z razbito strešno podstrešje

Mansardna streha je bila znana že zelo dolgo, prvič pa so bili prostori pod njim uporabljeni samo za služabnike, za shranjevanje stvari. Seveda, življenjske razmere, ki jih takšna gradnja zagotavlja, ni mogoče imenovati udobno - brez ogrevanja, brez oken, nizkega previsnega stropa. Vendar pa so arhitekti začeli iskati načine za racionalno uporabo tega prostora. In, gotovo, so jih našli, kajti zdaj dvoosna streha s podstrešjem glede udobja ni slabša od drugih stanovanjskih prostorov, še posebej z razumnim pristopom lahko zagotovite standardno višino stropa, okna normalne velikosti in udobno temperaturo.

Prednosti in slabosti

Mansardna streha, pridobljena s kombiniranjem dveh pobočij, kot je vsaka gradbena rešitev, ima svoje prednosti in slabosti, o katerih mora biti najemodajalec vnaprej znan. Prednosti vključujejo:

  1. Njegova zasnova ne zahteva krepitve temeljev, kar poenostavlja gradbena dela in optimizira stroške. Podstrešje je mogoče opremiti tudi v popolnoma končani hiši, preprosto z obnovo, izolacijo strehe.
  2. Enostavna namestitev. Ta zasnova je enostavna za montažo, lahko ga obvlada celo nekaj obrtnikov ali ekipa dveh oseb.
  3. Racionalnost. Učinkovita uporaba prostora pod streho, ki je lahko opremljena kot pisarna, zimski vrt. Spodnja streha z neogrevanim tavanskim prostorom je primerna za sezonsko skladiščenje.
  4. Razpoložljivost Vsi uporabljeni materiali so poceni in komercialno na voljo.
  5. Nizki stroški. Kvadratni meter življenjskega prostora pri nameščanju mansardne strehe z lastnimi rokami vas bo stalo precej manj kot gradnja podaljška ali polnopravno drugo nadstropje.

Primerjava klasičnih dvukhskatnaya in mansardnih streh

Spodaj so predstavljene, če je mogoče rečeno, pomanjkljivosti dvoosne strehe z mansardom, ki bi ga bilo bolje imenovati:

  • Za ureditev prostorne sobe z lastnimi rokami je potrebna visoka dvostopenjska streha, katere konstrukcija je tehnično bolj zapletena.
  • Povečanje klona strmine strehe povečuje porabo materialov, torej stroške gradnje, tudi če delajo z lastnimi rokami.
  • Zasnova predvideva možnost izgube toplote v času ogrevanja.
  • Povečano ogrevanje strehe in strehe strehe v vročem vremenu.

Površina podstrešne sobe v strehah različnih vrst

Vrste gradnje

Čeprav se oblikovanje dvojne pobočne strehe z mansardom šteje za tradicionalno, ima številne različne modele:

  1. Klasičen dvojni nagib. Predstavljajo trikotnik, ki ga sestavljajo noge nog in talne grede. Najlažja možnost, ki zahteva minimalno količino materialnih in gradbenih spretnosti od tistih, ki bodo gradili s svojimi rokami. Konstrukcijo trnovega sistema povečujejo stebri, ki so premaknjeni na robove, pa tudi visoko zategovanje. Pomanjkljivost te možnosti je le v dejstvu, da kot naklona pobočij 40-45 stopinj ne omogoča udobne višine stropov in je izguba prostega prostora na koncih krakov noge precej velika. Dvojna strešna mansardna streha
  2. Dvukhskatnaya z asimetričnimi pobočji. Če je klasična dvojna streha enakokrakni trikotnik, ima asimetrično nekoliko drugačno geometrijo. Njen konj se lahko premika, pobočja so lahko z različnimi nakloni različnih dolžin. Sistem bugov za takšne strukture je bolj zapleten, ki "ukrade" celo odvečne kvadratne metre. Čeprav so asimetrične strešne površine z dvojnim nagibom zelo privlačne in elegantne, je njihova praktična uporaba pri organizaciji mansardne sobe z lastnimi rokami izredno majhna. Dvojna strešna mansardna streha с ассиметричными скатами
  3. Z lomljenimi pobočji. Najbolj racionalen način za izgradnjo podstrešja. Če jo primerjamo z geometrijskimi figurami, taka streha ni več trikotnik, temveč klasični peterokot, ki ga sestavljajo pobočja s spremenjenim nagibnim kotom. V zgornjem delu je strešno pobočje le 10-20 stopinj, v spodnjih 40-45 stopinjah. Konstrukcijo trnovega sistema povečajo sorniki, stojala, v izjemnih primerih, s hacksom. Takšna sprememba kota naklona omogoča najučinkovitejšo uporabo prostora pod streho za urejanje popolnega življenjskega prostora. Roke je mogoče opremiti le s pomočjo 1-2 delavcev.

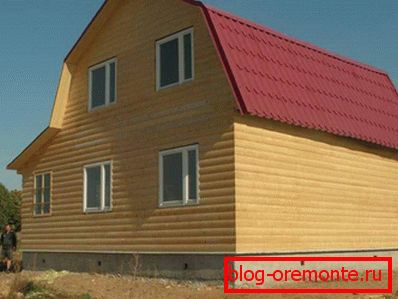

    Mansardna streha z lomljenimi pobočji

  4. Polkaljen. Takšna streha je prehod med dvojnim pobočjem in kolkom, njegov pediment pa ima trapezno obliko. Zahvaljujoč žičnanim elementom zagotavlja dodatno zaščito pred vetrom, poševnim dežjem. Zunanjost hiše s polovično streho je zelo privlačna in tudi brez tako imenovanega "poudarka".

    Polkrožna mansardna streha

Gable krvna enota s podstrešjem

Najpomembnejši v podstrešni napravi je strešni sistem, ki kot okostnjak nosi težo strehe, mu daje potrebno obliko in služi kot osnova za tla. Zato mora biti močna, sposobna prenesti močne obremenitve. Da ne bi imeli dvomov o njegovi zanesljivosti, je bolje, da to storite sami ali s pomočjo kalkulatorja za izvedbo inženirskega izračuna za izračun začasnih in trajnih obremenitev, ki jim bodo izpostavljeni. Vsak trnov sistem sestavljajo naslednji elementi:

Raft strešni strešni sistem

  • Mauerlat Podstavek za streho, ki je pritrjen na zgornjem obodu nosilnih sten. Običajno se uporablja kot les, katerega presek je odvisen od mase strehe. Pritrdite ga na kovinske čepe ali armaturo, pred hidroizolacijo s strešnim materialom.
  • Škarje. Plošče dimenzij 50x150 mm ali 100x150 mm, nameščene pod kotom, se zgornji del konvergira v greben in spodnji del naslonita proti mauerlatu. Raftne noge - glavni podporni element sistema, tvorijo trikotno obliko strehe, ki tvori nagib. Razdalja med njimi je postavljena v razponu od 60 do 120 cm.
  • Fad. Zgornji kot trikotne strehe, ki je nastal na točki srečanja dveh nog nog.
  • Crossbars, razširitve. Horizontalni ojačitveni elementi, nameščeni med špirovci, da ugasnejo porušno breme. Višji je ta element, saj je za to debelejši žarek.
  • Racks, babica. Vertikalne opore, ki se nahajajo pod središčem škarje ali pod grebenom, streha naslanja na njih. Prenašajo tovor iz grebena na notranje ležeče stene.
  • Strut Podrezne noge, kotni podporni elementi, ki preusmerijo tovor s špirovcev na steno nosilca.
  • Leži Pravzaprav je plošča, ki se nahaja le na notranji nosilni plošči, izdelana iz kvadrata.
  • Zmešaj Vodoravna letev, ki absorbira porušitveno obremenitev med navpičnimi nosilci velikih streh.
  • Zabojnik. Podlaga, na kateri je bila naknadno izdelana strešna kritina. Najpogosteje za njeno uporabo neobložene plošče ali vlage odporne vezane plošče. Dvukhskatnaya streha je opremljena s trdno ali rešetko, odvisno od strešnega materiala.

Strešni sistem

Namestitveni koraki

Če želite omejiti stroške gradnje, je najboljša možnost za vas, da je streha s stanovanjsko podstrešjem. To lahko zgradite z lastnimi rokami v nekaj tednih, majhna strokovna ekipa pa jo lahko reši v nekaj dneh. Gradnja se mora začeti z namestitvijo spodnjih žarkov, brez katerih lahko storite le, če je leseni strop. Naslednji korak je namestiti stojala, jih pritrditi z oklepajem ali konicami in pokriti z začasnimi oporniki za večjo stabilnost, ker bodo postali "okostje" podstrešja. Naprej se prične namestitev plošče, na kateri so pritrjene nožne glave. Kot špirovci lahko uporabite ravne plošče brez vozlov.

Odvisnost višine stropa podstrešja in kota strehe

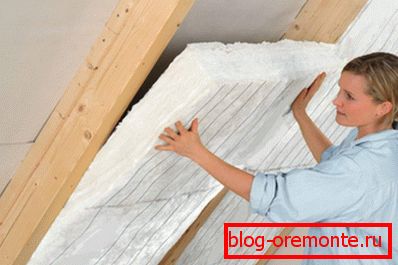

Prvič, pritrdilne noge pritrdijo na prirobnice, nato pa po celotni dolžini sten s stopnico 60-120 cm, odvisno od širine izolacije in mase strešnega materiala. Zadnji del dela naj bi bila namestitev hidroizolacije, parne zapore, zabojev, kontrreshetki. Če se kot stanovanje uporablja dvostopenjska streha z mansardo, jo je treba segreti s pomočjo bazaltne mineralne volne, plastike ecowool ali pene. Na koncu so sponke in prevleke prevlečene s katerim koli lesom, strešna površina pa je prekrita s kovinskimi kovinami, ondulinom ali eurolatom. Torej, ko porabite najmanj sredstev, boste lahko za en in pol krat povečali življenjski prostor svoje hiše, zaradi česar je udobno in privlačno!

Gradnja mansardne strehe

Podstrešni prostor pod dvojno streho

Hiša z dvukhskatnoy mansardno streho
