Endova streha - diagram, naprava in namestitev

Višja je kompleksnost strešne konstrukcije, več različnih elementov, ki jih vključuje. Klasična dvoplastna streha je sestavljena iz samo dveh pobočij, na stičišču katerega se oblikuje zunanji rob - greben. Več možnosti, ki imajo več kot en greben, poleg zunanjih tvorijo tudi notranje vogale med ravninami, ki se imenujejo endov. Mnogi neizkušeni gradbeniki se sprašujejo, kakšna je dolina na strehi in kako to storiti pravilno. V tem članku bodo opisane značilnosti naprave in namestitev tega strukturnega elementa, ki vplivajo na delovanje celotne konstrukcije.

Kaj je endova?

Endova je funkcionalni element strehe, ki se oblikuje na stičišču dveh strešnih pobočij kompleksne večtongne strukture. Preprosto rečeno, ta izraz se nanaša na notranji kot med dvema sosednjima pobočjema. Za končne kritine zaradi prisotnosti tega konstrukcijskega dela je značilna večja kompleksnost načrtovanja, namestitve in obratovanja. Upoštevane so funkcije doline:

  1. Povezovanje stingrays. Dve nagnjeni ravnini strešnih pobočij so povezani, v mestu parov, ki tvorijo notranji kot, imenovan endovaya.
  2. Zbiranje in prevoz vode. Vdolbine so notranji vogali, tako da voda teče iz pobočij v njih, zbira v velikem toku in se prevaža v drenažni sistem.
  3. Kopičenje snega. Tudi kraji, kjer se skejnice nahajajo, so mesto kopičenja snežnih mase, zato se obremenitev strešnega sistema na teh območjih povečuje.

Upoštevajte, da je treba napravo strehe endove izdelati v skladu z izračuni obremenitve in delovnega ugreza, saj je ta strukturni element podvržen povečanim obremenitvam zaradi kopičenja snega in atmosferske vlage.

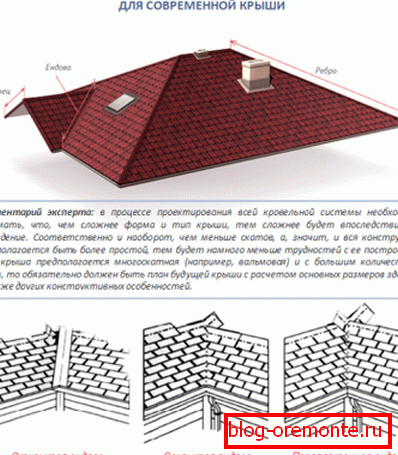

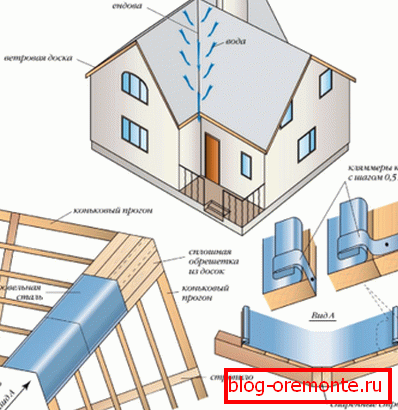

Endo gradbeništvo Strukturne značilnosti večkrmne strehe

Vrste

Poligrenska streha je kompleksna struktura, ki jo sestavlja več strmine, nima niti enega konja, temveč tudi endije. Žolčnik med nagnjenimi površinami, oblikovanimi na njihovem križišču, je ranljiva točka, skozi katero se pogosto pojavijo puščanja, če se namestitev ne izvaja pravilno. V skladu z značilnostmi naprave se razlikujejo naslednje vrste dolin:

  • Odpri Gre za odprto povezavo med dvema klančinama, v katera je položen poseben žleb. To je najbolj enostavna za namestitev žlebove naprave, ki se uporablja na strehah z rahlim nagibom.
  • Zaprto. Ta možnost je različna. Kakšne so pobočja, ki se prilegajo skupaj, ne da bi pri tem ustvarili vrzel. Endova zaprt tip, primeren za strešne konstrukcije s strmimi pobočji.
  • Intertwined Prepleteni endo se imenuje metoda naprave spoja med dvema povezanima pobočjema, v kateri se prepletajo listi strešnega materiala, ki zanesljivo ščitijo notranji kot od prodiranja vlage.

Praviloma je streha kovinske strehe ali valovite strehe sestavljena iz več elementov: armiranega vodonepropustja, notranjega traku, ki ščiti sklep od puščanja atmosferske vlage in dekorativnega dela, zaradi česar je izgled žleb privlačnejši.

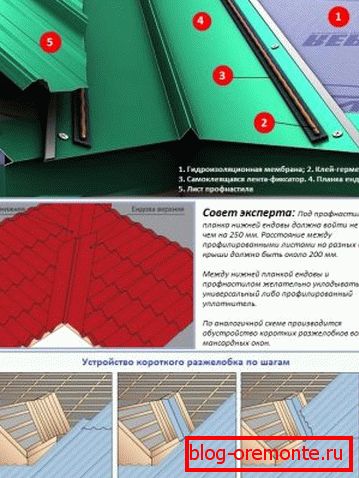

Vrste doline

Pravila naprave

Za križišče strešnih pobočij večslojne strehe je značilna povečana občutljivost za penetracijo odmrznjene ali dežne vlage, saj je tesnilo tesno povezano z brezvodno vrzeljo. Poleg tega je žolčnik izpostavljen povečanim obremenitvam, ki nastanejo, ko se sneg nabira pozimi. Zato mora biti končna streha izdelana v skladu z naslednjimi zahtevami:

  1. Na mestu povezovanja posameznih delov multi-hoop strukture je zaboj nujno okrepljen. Trdna plošča s plošče pomaga bolj enakomerno porazdeliti težo strešnega materiala in obremenitev strehe, ko pade sneženje.
  2. Žlebno polico poliipske strehe potrebuje ojačano vodoodpornost. Za zaščito doline pred puščanjem vode med tuši ali taljenjem snežne zapornice je potrebno zagotoviti dodatno hidroizolacijo, zato bo opremljena posebna vodoodporna podloga.

Preden naredite konec na strehi, morate skrbno pretehtati njegovo zasnovo, tako da med delovanjem ne povzroči puščanja. Pri ustvarjanju projekta je pomembno pravilno izračunati obremenitev, na katero bo izpostavljena. Na primer, keramične ploščice imajo veliko večjo težo kot valovita plošča, zato zahteva dodatno armaturo.

Zahteve za materiale in komponente

Endova se imenuje tudi posebna vrstica za opremo notranjih kotov med pobočja strehe. Za vsak strešni material so izdelane posebne komponente za zaščito posnetka pred prodiranjem vlage. Vzdolžne površine za plošče, strešne jeklene in kovinske ploščice so vogali, zaključni elementi za ploščice pa so podobni polkrožnim žlebom. Glavna stvar je, da material, iz katerega so izdelani, izpolnjujejo naslednje zahteve:

  • Dodatne elemente je treba izbrati v skladu s strešnim materialom, ki pokriva streho.
  • Material, iz katerega so izdelani dodatni elementi, mora biti zelo odporen proti vlagi, da se zaščiti razmak med strešnim materialom pred prodiranjem vlage.
  • Dodatni elementi, ki se uporabljajo za opremo posnetja, morajo imeti visoko mehansko trdnost in dolgo življenjsko dobo.

Zanimivo je, da preden proizvajalci niso izdelali posebnih dodatnih elementov za opremo žlebov, so zato razvijalci uporabili različna improvizirana sredstva in ostanke strešnega materiala za te namene. Zdaj proizvaja zanesljivo in estetsko endo, primeren za vsako barvo in vrsto prevleke.

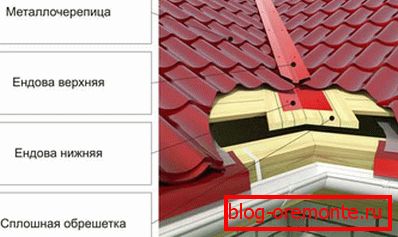

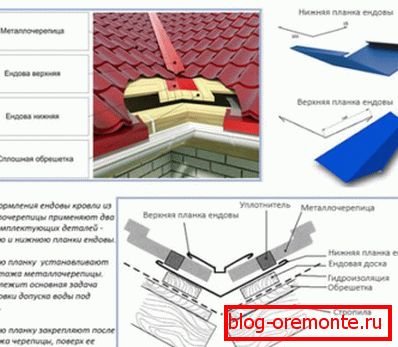

Končne plošče za kovinske ploščice

Tehnologija namestitve

Mnogi neizkušeni strešniki ne vedo, kako narediti endove, da bi se izognili puščanju med delovanjem strehe. Dejansko je to precej preprost tehnološki proces, ki se izvaja v postopku polaganja strešnih kritin. Namestitev endove se izvede s pomočjo izvijača, samoreznih vijakov, kovinskih škarij, hidroizolacijskega filma, tesnilne mase in posebnega traku. Namestitev je naslednja:

  1. Prvič, na mestu, kjer je strešna streha vgrajena, je vgradna shema letve ojačena z dodatnimi elementi. Najbolje je, da na tem območju namestite neprekinjeni zaboj iz krovne plošče velikosti 40x150 mm.
  2. Na vrhu neprekinjene embalaže se prilega vodoodpornost. Za zagotovitev zanesljive zaščite talne obloge pred uhajanjem materiala položimo v več slojev.
  3. Nato je na vrhu hidroizolacije z izvijačem in pocinkanim samoreznim vijakom na zaboj pritrjen na notranji šiv stebla.
  4. Po polaganju strešnega materiala se reža, kjer se priključijo rampe, obilno prevleče s tesnilnim materialom, nato pa zaprete z dekorativnim kotičkom, pritrjenim s pomočjo strešnih vijakov s posebnimi podložkami.

Upoštevajte, da le končna streha, nameščena v skladu s tehnologijo, zanesljivo ščiti pred padavinami, prav tako pa ne povzroča deformacije pod naraščajočo obremenitvijo.

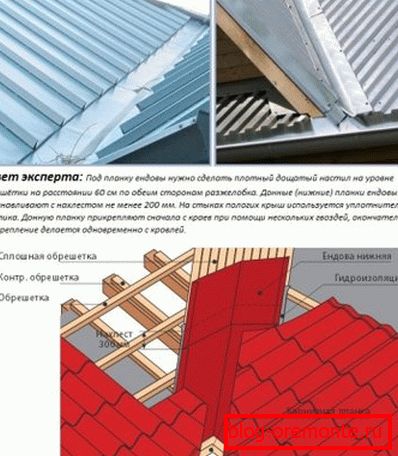

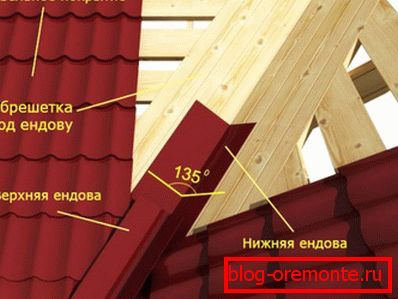

Shema za določanje endove Pravila za pritrditev na zgornji vrstici Spodnja pravila namestitve plošče
