Gable streha sami

Gradnja zasebne hiše je dolgoročna dejavnost, vendar je za večino ljudi tako zaželena. Pomembno je, da ne mudi in ustrezno načrtuje ne le notranjost, ampak tudi poskrbi za zunanjo privlačnost prihodnjih stanovanj. V tem članku bomo opisali, kako pravilno narediti strešno ogrodje in predstaviti korak za korakom navodila za njeno gradnjo.

Z enostavno konstrukcijo (sestavljena iz desk in nosilcev, nameščenih brez veliko fizičnega napora) se ta streha veliko bolj pogosto izbere za zasebne hiše kot hipped (hip) ali mansardna streha.

Gradbeništvo

Gable strešna konstrukcija

Preden zgradite strešno ogrodje, se morate seznaniti z vsemi njenimi sestavnimi elementi in razumeti, kako se medsebojno komunicirajo.

Ta vrsta strehe sestoji iz naslednjih komponent:

  • konj;
  • polnila;
  • stojala;
  • ležanje;
  • podkosi;
  • skodelica stopala;
  • arbitrator;
  • sves;
  • zategovanje in zaboj.

Zdaj vsak element podrobneje.

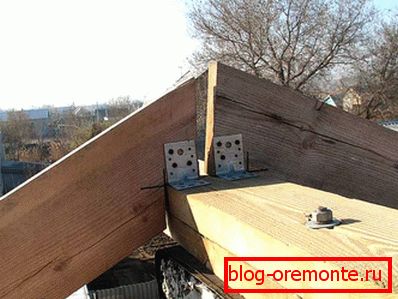

Montirajte špirovce na greben

Mali konj - najvišji vodoravni del, ki povezuje dve pobočja strehe. Na grebenski plošči so podprti zgornji konci krakov.

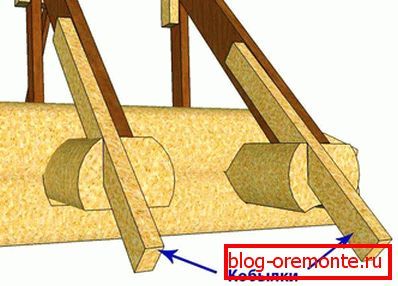

Filly

Filly - kos krovu, ki tvori previs strehe in je nadaljevanje kladiva. Filete so potrebne, če dolžina kraka ne zadošča za oblikovanje previs. Pod kobilico uporabite krov, ki je manjši kot za kladivo. Uporaba polnila olajša namestitev celotne konstrukcije, saj omogočajo uporabo manjšega rafterja.

Stoj - navpični okvirni element, ki prenaša tovor na strop in nosilni del stene z grebena. Izdelan je iz lesa z različnimi odseki (100x100mm in 150x150 mm)

Leži - vodoravna vrstica, na kateri stoji stojalo. Njegov glavni namen je razdeliti tovor s strehe skozi strop do nosilnih sten. Običajno se uporabljajo bendings 100x100 ali 150x150mm.

Podkosi - to so obrezani deli plošč, nameščeni pod določenim kotom, da se tovor prenese s podnožja navzdol do podpornih elementov konstrukcije. V skupnem številu številnih glavnih glav sestavljajo sistem, imenovan "kmetija". Kmetija lahko vzdrži večje obremenitve med dolgimi razdaljami.

Škarje

Stopala za stopala (rafter) - plošča ali les z dvema vrstama profilov: 50x150mm in 100x150mm. Namestitev strešne strehe brez tega elementa ne more storiti, saj je potrebno oblikovati kontur, ki ima obliko trikotnika v prerezu. Glavni namen tega elementa je enakomerno prenesti obremenitev na strukturo, ki izhaja iz vremena (toča, sneg, veter), pa tudi težo strešne kritine na mauerlatu. Korak namestitve skobeljne noge je izbran glede na vrsto strehe in se giblje od 60 do 120 cm. Skladno s tem težji premaz, bolj pogosto so montirani splavi.

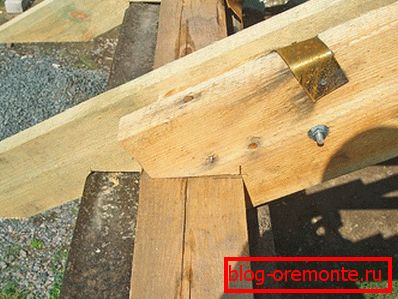

Muerlat

Nagrada - bar, položen vzdolž celotnega perimetra stavbe, in pritrjen na nosilne stene z navojnimi palicami ali vgrajenimi sidri. Ta pas je potreben, da se mu prenaša obremenitev s škarjic. Pogosto za vezavo uporabite les z iglastim lesom s kvadratnim prečnim prerezom. Velikosti Mauerlat so standardne: od 100x100mm do 150x150 mm.

Sves – элемент двускатной крыши, предназначен для отведения дождевой воды от строения, сохранения поверхностей от намокания. Sves по стандартам строительства должен иметь выступ от плоскости стены не менее 40 см.

Zategovanje - sestavni del konstrukcije, ki tvori trikotnik skupaj s krilnimi nogami, kar omogoča znatno povečanje stabilnosti.

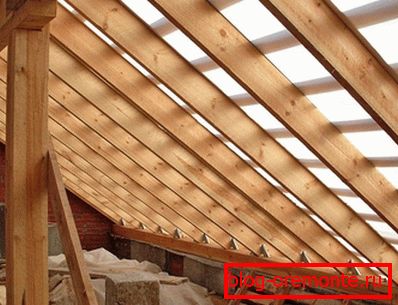

Gradbeništvo с обрешеткой

Debelost - konstrukcija desk in palic, fiksnih pravokotno na škarje. Prispeva k enakomerni porazdelitvi teže strehe na stavbo in tudi ščiti stroje od vplivov vremenskih razmer. Poleg tega ta element drži celoten okvir strehe v enem koherentnem sistemu. Za obreshetki so uporabili neokončano ploščo, s predoblikovano lubjem. Pod mehko streho bitumenskih ploščic je zaboj izdelan iz vezanega lesa, odpornega proti vlagi.

Bodite pozorni! Vse komponente okvirja so izdelane izključno iz iglavcev. Vsak element okvirja je predhodno obložen z antiseptikom, da se prepreči razpad, kar zagotavlja dolgo življenjsko dobo celotne strukture.

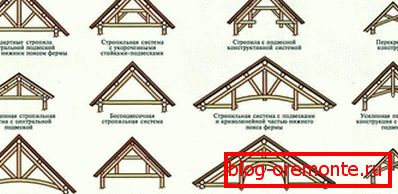

Rafter sistemi

Rafter sistemi

Pri gradnji strešnih ograj uporabljamo obešene in obešene špirovce.

Rafters rafters - je zasnovan z nosilcem na sredini. Nosilec je potreben za prenos teže stene nosilne stene z grebena. Opremljen je natančno sredi med zunanjimi stenami.

Bodite pozorni! V tem primeru se lahko, če so stolpi uporabljeni kot notranji nosilni elementi, zamenjali viseče in napajane špirovce. Suspendirane špirovce so podprte s stolpci, med stolpci pa so viseči špirovci.

Če reža med stenami ni večja od 10 m, in če med njimi ni podpornega nosilca, ki deli notranji del stavbe na polovico, se uporabljajo viseči špirovci:

Viseče škarje

Viseče škarje naslonite se na stranske stene, kar povzroči trgalni učinek, ki negativno vpliva na nosilno strukturo stavbe. Za nevtralizacijo luknjičastega delovanja se skopne noge združijo s puffi, ki tvorijo trikotnik (najmočnejša geometrijska slika, ki se ne podvrže deformaciji pod različnimi smermi nakladanja). V vlogi puffs lahko delujejo kot žarki.

Bodite pozorni! Zategnite zgornji in spodnji del. Zgornji del mora biti na razdalji najmanj 500 mm od grebena.

Faze dela

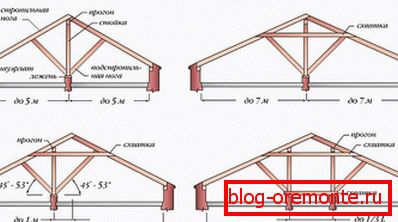

Variante strešnih sistemov za strešno streho

Ko ste se ukvarjali z zasnovo spiralne strehe, lahko nadaljujete s svojo takojšnjo konstrukcijo.

Na prvi stopnji namestitve bi morali opremiti mauerlat. Obstajata dve možnosti. Če so zidovi vaše stavbe narejeni iz lesa ali hlodov, potem bo najvišji bar igrali vlogo jermenov.

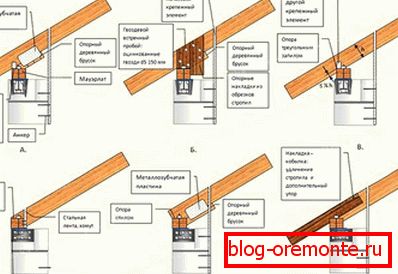

Metode povezovanja

Za hišo iz opeke je potrebno stene palice iz kovine z vrezano nitjo v steno. Potrebni bodo za pritrditev plošče na nosilne stene. S temi montažnimi palicami so medsebojno nameščeni na razdalji 1-1,5 m posebej za povečanje trdnosti in trajnosti konstrukcije. Premer palic je lahko drugačen, vendar ne sme biti manjši od 10 mm. Pritrditev se izvede s pomočjo matice s podložkami ali sorniki. Med trakovi in ​​opeke hidroizolacijo se naredi (plast strešnega materiala).

Bodite pozorni! Če so nosilne stene hiše narejene iz pene betona, potem pa za montažo ploščic je potrebno ustvariti pas iz armiranega betona (višina od 200 do 300 mm) nad bloki. Pred betonom se vlije kovinske palice v armaturo.

Da bi bila dolžina krakov za noge enaka, morajo biti tulci Mauerlat, nameščeni na nasprotnih nosilnih stenah, strogo vzporedni med seboj.

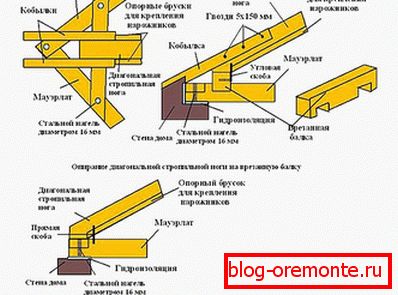

Namestitev stojnice na mauerlat

Po končani namestitvi jermena nadaljujte z namestitvijo zgornjega dela noge. Pred tem je potrebno s pomočjo tračne meritve in svinčnika označiti položaj špirovcev na mauerlatu. Potem bi morali pripraviti špirovce. Da bi to naredili, se na spodnjem koncu škarla naredi rez, da se ustvari boljši oprijem. Rez mora biti približno 1/3 širine špara. Če želite natančno izračunati lokacijo reza in njenega kota, lahko uporabite že pripravljeno predlogo ali risbo.

Potrebno je temeljito popraviti

Nagib strehe ne sme biti preveč nežen in ne preveč strm.

Bodite pozorni! Obstajata dva glavna dejavnika, ki določata, katero izbrano pristranskost bi izbrali. Torej, če se hiša gradi na območju z močnimi sunki, mora biti naklon okoli 15-20 °. To bo ščitilo streho pred prelomom strešnega materiala v slabem vremenu. Če se odločite za naselitev na območju z veliko letnih padavin, potem naredite naklon 35-40 °. To bo zagotovilo hitro obarjanje padavin iz premaza in podaljšalo življenjsko dobo strehe.

Možnosti montiranja

Pri nameščanju visečih furnirjev so vsi trgi sestavljeni vnaprej. Vezani so na kovinske blazinice ali vijake. Po montaži se najprej pritrdijo ekstremni trnovski trikotniki, nato pa se vgradijo vsi vmesni elementi. Vsi špirovci morajo biti pritrjeni s šivi, razstavljeni po delu. Na naslednji stopnji so pritrjeni fileti, ki tvorijo previs strehe. Po namestitvi vseh špirovcev in polnil, je zaboj pritrjen, ogromne trdne plošče pa so nameščene na grebenu. Skobeljni sistem je sestavljen in pripravljen za delovanje.

Pri nameščanju pomožnih špirovcev se montaža prične z namestitvijo potopljenega ležišča, na katerega so pritrjeni nosilci. Nato so montirani grebeni nameščeni na vgrajenih nosilcih, trdno pritrjeni z letvami. In šele po tem, je skobeljna noga nameščena na les, katerega dolžina mora nekoliko presegati njegovo dolžino.

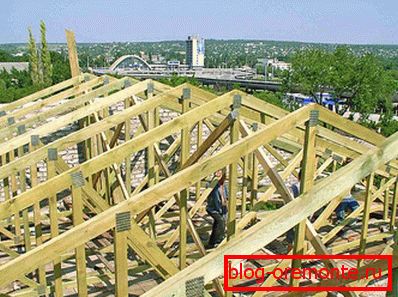

Vgrajen strešni sistem

Po montaži trnovega sistema ostane samo šivati ​​previs in gobi, nato pa namestite strešni material. Pri tej namestitvi se lahko šteje, da je garažna streha popolna. Da bi se odločili za tako odločilen in pomemben korak, vam predstavljamo video, ki prikazuje celoten opis dela, opisanega zgoraj.
