Gradnja hipped strehe hiše z lastnimi rokami - naprava in

Pri gradnji lastne hiše morate rešiti več tisoč vprašanj, raje uporabljati eno ali drugo konstruktivno rešitev in materiale. Tudi če delo opravlja strokovno podjetje, je za to izbiro odgovorna stranka. In ko je hiša samostojno postavljena, potem ne le koordinacija projekta, temveč tudi njegovo izvajanje pade na ramena lastnika stanovanja.

V starih časih je bilo znanje o gradnji hiše prešlo iz ust stare generacije v novo. Poleg tega jih je vsak odrasel človek v praksi uporabil in ustvaril dom za svojo družino. Zdaj oseba brez gradbenih veščin ne ve, kako zgraditi hipped streho z lastnimi rokami. Vendar pa lahko te informacije dobijo na internetu, od pripravljenih projektov do video navodil.

Hiša s hipped streho

Ravna streha

Hiša s hipped streho

Videz in ugodnosti

Štiri-stropna streha, imenovana tudi streha, je sestavljena iz 4 nagnjenih ravnin, pobočij in pravokotne podlage. Dva od njih sta v obliki trapezoidne oblike, nameščena sta na straneh, končna pobočja pa so podobna trikotnikom in se nahajajo tam, kjer bi imela strešna streha gobice. Na pobočjih so nameščena avditorna ali mansardna okna, kukavice, okrepčila, zaradi česar je videz take strehe še bolj zanimiv.

Hipped strešna konstrukcija

Tisti, ki bodo z lastnimi rokami zgradili hipped streho, to izbiro razložijo s svojimi prednostmi:

  1. Zaradi odsotnosti gob, je 4-stopenjska streha povečala odpornost proti sunkom vetra, zato je primerna za gradnjo v izjemno vetrovnih vremenskih pogojih;
  2. Večja količina pobočij pomaga učinkovitejše odstranjevanje odmrznjene in deževnice ter sneg s površine strehe. Za ta razlog ne boste našli fotografije hiše s hipped streho s snežnim pokrovom;
  3. Možnost ureditve prostornega mansarda, ki je pomembna za lastnike stanovanj, ki skrbijo za racionalno rabo prostora;

    Podstrešje v hipi strehi

  4. Razumna cena. Torej, za konstrukcijo truss sistema, se uporablja lesa, in ga je mogoče prekriti s katerim koli primernim materialom za strešne kritine, gradnja ne bo veliko dražja od dvostranskega ali polkroga.

Ustvarjanje projekta

Pred začetkom gradnje je potrebno ustvariti svojo zasnovo in risbe, da bi se izognili napakam pri namestitvi. Po določitvi dolžine in širine hiše se opravijo naslednji izračuni:

  • Izračun kota naklona. Ta indikator se določi na podlagi treh pogojev - obremenitve vetra, količine padavin in izbranega strešnega materiala. Za območja, kjer piha močni vetrovi, izberite naklon pod 30 stopinj, da zmanjšate učinek jadra. Na območjih s težkimi padavinami, nasprotno, je bolje, da se raje strmih pobočij, od 60 stopinj in več, tako, da ne kopičijo vode in snega. Za območja z zmernim podnebjem, kot je sredinsko območje Rusije, bo streha s štirimi pobočji z nagibom 40-50 stopinj. Za vsak strešni material se izračunajo najmanjši dovoljeni koti naklona ramp, predstavljeni v referenčni tabeli za posvetovanje.

    Ustvarjanje projekta вальмовой крыши

    Izračun kota naklona

  • Izračunajte višino grebena. Za določitev višine rolerja je potrebno spomniti šolske izkušnje geometrije. Ker smo že določili kot naklona pobočij in smo nam bili znani, bodo trigonometrične formule pomagala pri izračunu.

Izračun kota naklona

Hip strešni projekt

Sestava trnovega sistema

Da bi razumeli, kako narediti štiristransko streho, morate poznati sestavo svojega truss sistema. To je zbirka vseh podpornih elementov, ki tvorijo okvir, na katerem leži strešni material. Vključuje:

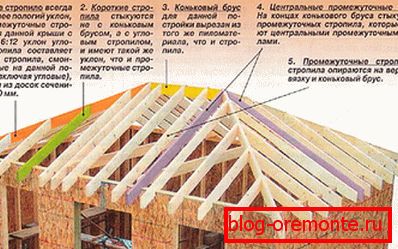

Raft strešni sistem

  1. Mauerlat Debel, trpežen lesni odsek 150x150 mm ali 100x100 mm. Razteza težo strehe okoli oboda hiše. Za nagnjeno streho potrebujete 4 podporne palice. Če je hiša zgrajena iz lesa, potem zgornji obroči hloda ali palice delujejo kot mauerlat. V primeru, da se gradnja izvede iz silikata iz opečnega ali plinskega olja, se na zgornjo površino sten postavlja armirani betonski jermen, v katerega so pritrjeni dolgi kovinski vijaki, na katere je pritrjena električna plošča.
  2. Progres. Bar, na katerega so pritrjeni zgornji deli škarij. Je najvišja točka strehe. Na strehi kolka je greben manjši od dolžine hiše zaradi kolčnih elementov.
  3. Škarje. To so plošče z delom 50x150 mm ali 100x150 mm, ki definirajo geometrijo strešnih pobočij. Pri gradnji stojišča štirih naklonskih streh se uporabljajo tri vrste nogavic: poševno (diagonalno), privates in potaknjenci. Vrstice so nameščene na trapeznih pobočjih. Poševni špirovci so ponavadi daljši od vrstice in obremenitev na njih je višja, zato je za izdelavo uporabljenih les dvakrat debelejša. Temelji na zgornjem delu grebena in na dnu na kotu plošče. Narodniki ali rafter pol-noge imajo podporo na diagonalnih splavarjih in mauerlat in oblikujejo kolk.

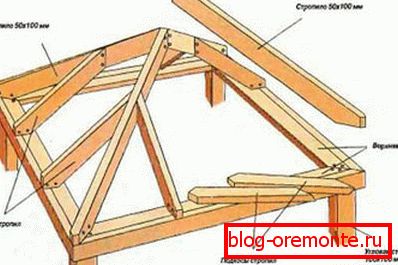

    Šarnirni sistem strešnih škarij

  4. Leži Podporni nosilec, nameščen na podporni notranji steni, če se uporablja v sistemu preklopnih nosilcev. Njena funkcija je nositi težo strehe do temeljev, jo razdeliti.
  5. Stojala. Vertikalna podpora iz palice, ki je bila nameščena na hlevu. Podpirajo srednji del nogavice ali grebena.
  6. Strut Podporni element, imenovani tudi podrezovalnik, ki je postavljen pod kotom 45 stopinj na špirovce in leži na stojalu. Noge preprečujejo upogibanje in prenos dela teže na podporno notranjo steno.

    Šarnirni sistem strešnih škarij

  7. Sprengel Navpična podpora, kot stojalo, ki podpira nakosny raft noge. Športni trgi se pogosteje uporabljajo, to je sprengels, ki ležijo proti horizontalnim bojem med mauerlatom sosednjih drsalk.
  8. Zategovalni vijak. Vodoravne palice prevzemajo raft par na vrhu ali dnu. Gašijo burno breme, ki jo stene podvržejo ob uporabi sistema obešanja.
  9. Filly. Plošče, ki se uporabljajo za podaljšanje furnirja, da oblikujejo previs strehe, ki ščiti stene pred vlažnostjo. Najpogosteje so potrebni dodatki za diagonalne špirovce, saj njihova dolžina presega standardne velikosti lesa.

Montaža okvirja

Četverokotna streha je zgrajena precej preprosto, ob upoštevanju razpoložljivosti potrebnih orodij in para fizično močnih pomočnikov. Dela se izvajajo po naslednjem vrstnem redu:

  • Mauerlat je nameščen na površini zunanjih podpornih sten skozi plast hidroizolacije, na notranji površini - pritličju. Vertikalne stojnice so nameščene v korakih po 1-1.2 m. Na grebenu je nameščen grebenski nosilec.

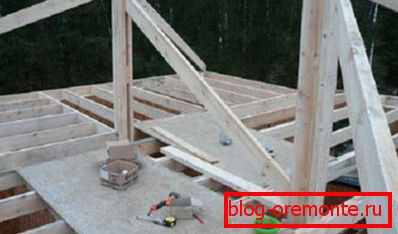

    Namestitev stojala in grebena

  • Vgrajene navadne nogice. Za to naredite vzorec - označil je potrebno pijačo pod napajalno ploščo in grebenski nosilec. Preostale noge so narejene na tem vzorcu. Pripeta sta do grebena s kovinskim kotom. Stopnica med špirovci je 60 ali 120 cm, odvisno od širine izolacije.

    Namestitev navadnih špirovcev

  • Namestite diagonalne špirovce. Zgornji del je razrezan v greben, tako da postane njegovo nadaljevanje. In dno je pritrjeno na vogalih kosilnice. Načrtovalci priključkov. Njihova dolžina je obrezana z vrvico, ki se razteza med skrajnimi polkimi nogami.

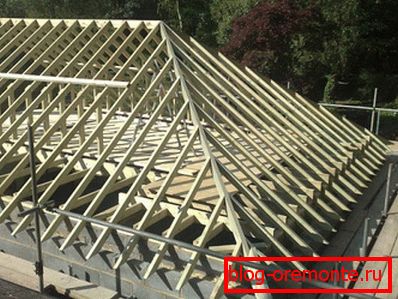

    Pripravljen kolesni okvir

  • Če potrebujete namestitev strgal in trussed trusses, izvedite. Brez dodatnih elementov ne more storiti, je sedel dolžina špirovcev presega 6 metrov. Montirani veter in kapi, zapirala pod žlebovi.
  • Streha je vodoodporna z uporabo gradbenega spenjalnika, s katerim pritrdite trakove s preklopom 10-15 cm. Hidroizolacijski sloj je pritrjen vzdolž ramenih nog s protitočnimi trakovi.
  • Položite trdne ali rešetke. Za neprekinjeno uporabo pločevin, odpornih proti vlagi, za plošče brez rešetke.
  • Polaganje strešnega materiala glede na projekt. Uporabite lahko samo pritrdilne elemente, ki so priloženi kompletu, na streho, običajno pocinkane vijake ali nohte, opremljene z gumijastim pokrovčkom. Pri zasukanju ali zamašitvi takega pritrdilnika se pokrovček plača in hidra izolira nastalo luknjo.

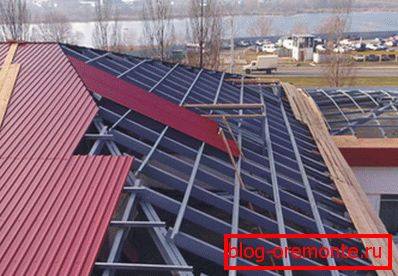

    Profilirana tla na strehi kolka

  • Dokončajo opremo drenažnega sistema štiristranske strehe, nameščajo lijak za vodo, odvodno cev in žleb.
  • Če je prostor na podstrešju pripravljen kot stanovanje, se z notranjosti segreva z mineralno volno ali ekspandiranim polistirenom, ne pozabimo paro.

Ogrevanje kroga strehe

Po tem, ko ste preučili vprašanje, kako narediti hipped streho z lastnimi rokami, lahko veliko prihranite na plače najemne brigade in se prepričajte v kakovost opravljenega dela. Čeprav se gradnja šteje za težko, je njegova sestava povsem sposobna za osebo s temeljnimi gradbenimi veščinami, teoretičnim znanjem in željo po samostojni izgradnji hiše!
