Domišljija strešnikov ne pozna meja in raznolikost strešnih oblik različnih zgradb nikoli ne preneha. Obstaja veliko različnih vrst streh, kolk se še vedno šteje za najbolj zanesljiv - neke vrste truss chetyrehskatnoy. Ta tip je bolj zapleten od dvojnega pobočja, saj so štiri vogali veliko težje uskladiti med seboj. Za izvajanje strehe na kolutu boste morali biti potrpežljivi in ​​upoštevati naša priporočila. Glavna stvar pri tem delu je natančno označevanje in pravilen izračun.

Vrste ponikanih struktur

Razumeli bomo obstoječe oblike strešne kritine, njihovo napravo in najpogostejše sorte. Zelo pomembno je imeti jasno predstavo o vseh podrobnostih prihajajočega vodenja strehe.

Oblikovane strešne oblike

Classic

Četveronožna streha, na straneh - trapez, od koncev - trikotniki. Stranske trikotne pobočja - boke, torej ime obravnavane vrste strehe. Glavna prednost je funkcionalnost, visoka zanesljivost, privlačen in izviren videz. Obstajajo tudi pomanjkljivosti - visoka cena, konstruktivna in tehnološka kompleksnost (relativna).

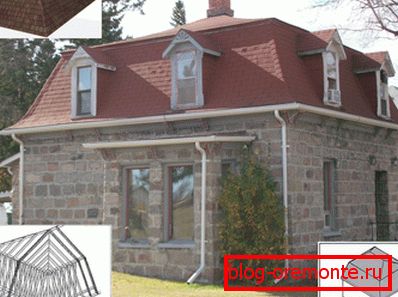

Polkaljen

Glavna razlika od klasične - okrnjene oblike kolka. Za to geometrijo je značilna visoka zmogljivost in zanimiv videz. Ena izmed najdražjih, tehnološko in strukturno zapletenih vrst strešnih kritin.

Shawwa

Zelo priljubljena vrsta strehe kolkov za kvadratne stavbe. Glavna razlika je, da so vsa štiri pobočja trikotna in se na enem mestu konvergirajo. Namesto horizontalnega grebena se struktura ukrivljena z greblinskim vozlom, ki se nahaja na vrhu piramide, ki jo sestavljajo pobočja. Uporablja se tudi za strukture, ki imajo obliko enostranskih mnogokotnikov.

Polyline

Najbolj privlačno različico te vrste strehe. Značilna razlika je v tem, da imajo vsi deli različne velikosti in oblike. Slabosti so enake kot pri polkaljeni - zelo zapleteni projektni in proizvodni tehnologiji in tudi v primerjavi z drugimi dragimi stroški izvajanja.

Zdaj se obrnemo na tehnološke in merilne in oblikovalske plasti izdelave klasične krovne strehe. Po razumevanju osnovnih principov oblikovalskih metod in metod označevanja lahko zlahka izračunate kakršnekoli elemente takšnih strešnih konstrukcij.

Merjenje in označevanje "navzdol"

Označite streho

Po opisani metodi strešne kritine je treba vse meritve opraviti vzdolž spodnjega roba škarij. Ta mali trik vam bo pomagal hitreje opraviti delo. Pri označevanju spodnjega roba je treba točno izmeriti oznako, s katero se začne rezanje. Ta pristop bo zmanjšal število faz dela in zmanjšal verjetnost, da bi prišli do pomanjkljivosti.

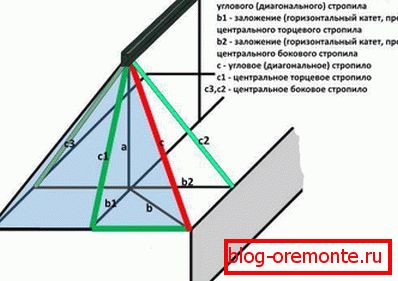

Выполнить расчеты нетрудно, если предположить, что само rafter (как гипотенуза) и его проекции на горизонтальную и вертикальную плоскости, образуют прямоугольный треугольник (см. рис.), в котором:

  • določitvi - to je b, B.1, b2, vodoravna projekcija (vodoravna noga, projekcija hipotenuse na vodoravni ravnini);
  • vzpon- to je a, navpična projekcija (navpična noga, višina grebena, projekcija hipotenuze na navpični ravnini);
  • rafter (kotni, osrednji rit, sredinska stran) je c, c1, c2, S3hipotenoza.

Izračune vseh velikosti se lahko opravijo z uporabo Pythagorean izreka.

Opis gradnje

Pojasnitev sheme

  1. Vmesni špirovci imajo manj nežen nagib, v nasprotju s kotnim (diagonalnim).
  2. Kratki (kladni) špirovci so združeni v kotu, ne pa grebena.
  3. Škarje in grebenski nosilci so narejeni iz lesa istega dela.
  4. Trije vmesni splavi (c1, c2, S3, glej sliko), so podprti in povezani na koncih grebena in imenovani centralni (stranski in končni).

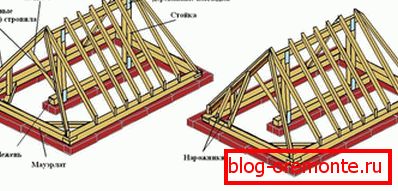

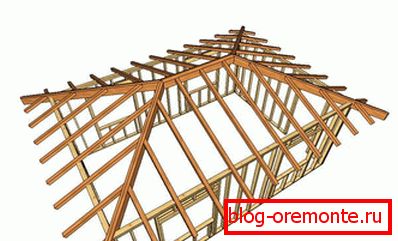

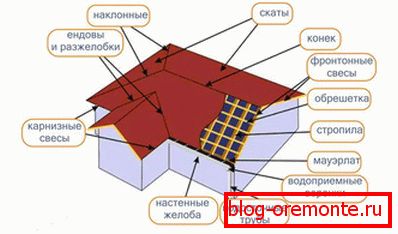

Hip strešna konstrukcija

Merilna palica

Preučite oblikovanje prihodnosti strehe, pri tem pa upoštevajte medsebojno povezavo konstrukcijskih elementov. Naslednji korak - izdelava merilne letve. Če želite to narediti, lahko uporabite trak vezanega lesa širine 5 cm. Tako narejen merilnik je na zgornjem delu stene postavljen tako, da označuje projekcije osrednjega in končnega splava, previsov, debeline stene itd.

Bodite pozorni! Presečišče projekcij (pogled od zgoraj) osrednjih špirovcev (3 kosi, c1, c2, S3, glej sliko) s prečni in vzdolžnimi segmenti oboda strešne projekcijske kvadrate na vogalih stavbe. Po drugi strani pa konstrukcija vogalnih špirovcev deli te kvadratke diagonalno. Tam bi morali biti enostranski trikotniki.

Tabela koeficientov

Še en pomemben pomočnik za izgradnjo kroga strehe bo tabela razmerij med polaganjem kladiva in dolžine, za različna pobočja pobočja. Dolžina se izračuna z množenjem vrednosti vodoravne noge z enim od koeficientov (srednji ali desni stolpec). Mizo lahko natisnete in ga nosite v žepu, saj boste pogosto morali pogledati.

Razmerje naklona ramena Koeficient za vmesne škarje Koeficient za diagonalno rafter
3:12 1,031 1,016
4:12 1,054 1,027
5:12 1,083 1,043
6:12 1,118 1,061
7:12 1,158 1,082
8:12 1,202 1,106
9:12 1,250 1,131
10:12 1,302 1,161
12:12 1,414 1,225

Do situacije se lahko zgodi, če vrednosti v okvirju strehe, ki so trenutno postavljene, niso v tabeli. Potem lahko uporabite za izračun Pythagorean izreke.

Bodite pozorni! Izračune lahko izvedete na več načinov. Toda v vseh primerih se dolžina raftra izračuna vzdolž dolžine vodoravne noge.

Необходимо измерить določitvi стропила с помощью мерной рейки. Затем выбрать по таблице коэффициент (вторая или третья колонки), соответствующий уклону ската (первая колонка), и перемножить его на измеренную величину:

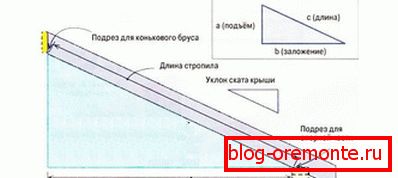

  1. Če razmerje naklona naklona ni celovita vrednost, potem morate uporabiti pihagorejsko izrek. Vrednost vodoravne noge, merjena z merilno palico, se pomnoži s nagibom strešnega nagiba v obliki frakcije. Rezultat je dolžina dvigala (navpična noga). Z izrekom Pitagorejske doline se dolžina špaleta določi, kot sledi: a2+ b2= c2 kjer
  • in - dvig;
  • b - temelj;
  • c je dolžina.
  • Izračunano dolžino (pp.1) je treba izmeriti vzdolž spodnjega roba rampe - to je razdalja med spodrezi za grebensko palico in pod podpornim delom ter ji doda dolžino previsa.
  • Dolžina previsa se izračuna z množenjem prekrivanja previsa s koeficientom ali paefagorejskim izrekom (podobno kot pri izračunu špirovcev).
  • Pitagorejski izrek

    Использование трехмерного изображения при выполнении разметки менее информативно и явно, чем двухмерное. Воспользовавшись двухмерным чертежом, можно заметить, что именно določitvi углового стропила является гипотенузой равнобедренного треугольника (в проекции на плоскость, вид сверху).

    Kotni škarnik ima nežnejši nagib kot vmesni del, kot tudi daljša projekcija in spodrez za podporni del. Dolžino kotnega rafterja se izračuna s produktom njegove projekcije s koeficientom ali z uporabo Pythagoreanovega izreka:

    1. Določimo položaj na vrhu. Izmerimo razdaljo do najbližjega srednjega vmesnega rampa. Izračun temeljev opravimo z izrekom Pitagorejcev.
    2. Izračunajte dolžino vogalnikov s produktom polaganja za faktor.
    3. Izračunajte previs kotnega rampa. Rešimo trikotnik, v katerem vodoravne projekcije prevosa špirovcev (kotni in vmesni) predstavljajo hipotenuzo in nogo. Na mizi izračunamo velikost previsnega kotnika.

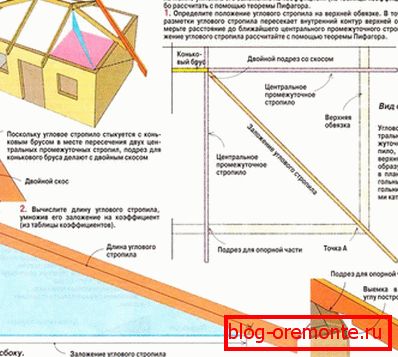

    Угловое rafter и его разметка на верхней обвязке

    Polaganje vogalnega rampa

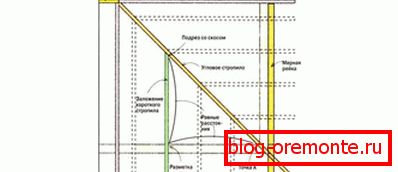

    1. Izdelujemo oznake kratkih špirovcev in določimo njen začetek.
    2. Dolžino kratkega rafterja izračunamo s proizvodom njegovega temeljev in koeficientom za vmesni škarnik. Podobno so obrezane tudi prevleke vmesnih strešnikov in previsov na špirovcu.

    Montaža

    Sling sistem

    1. Praktično je uporabiti merilno palico namesto rulete.
    2. Na vrh trim. Označite središčnico in izmerite polovico debeline grebena. Označite linijo postavitve od prvega števila vmesnih centralnih špirovcev.
    3. Kombiniramo enega od koncev merilne palice in linijo postavitve vmesnega osrednjega kerf. Na drugem koncu železniške proge se prenese v notranji obris stranske stene. Prekrivna streha in linija zunanjega obrisa stene se prenesejo tudi na merilno tirnico.
    4. Merilna palica переносится на боковую стену для определения размещения второго из числа промежуточных центральных стропил. Также на мерную рейку переносится določitvi стропила от внутреннего угла верхней обвязки.
    5. Te ukrepe je treba ponoviti v drugih vogalih, da bi našli konce grebena in osrednje vmesne splave.

    Na podlagi tega gradiva se bo gradnja krovne strehe spremenila iz kompleksnega procesa v enostavno. Bili bodo prihranki, ki bi jih porabili za delo strešnega mojstra. Za podrobnejše preučevanje namestitve strehe si lahko ogledate video na internetu. Tudi odlični pomočniki so lahko fotografije.

    Fotografija

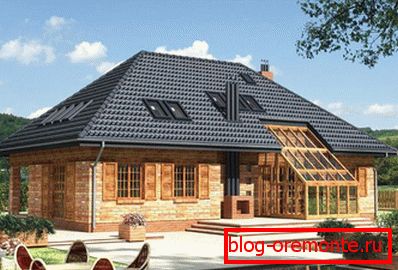

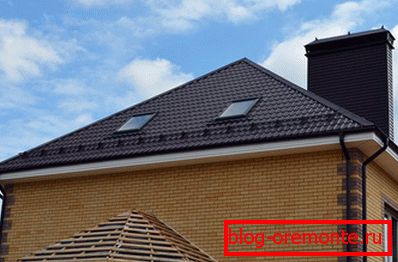

    Hiša s hipped streho Garažna streha na strehi Valma
