Inštalacija dimnika iz nerjavečega jekla

Dimniki so potrebni za odstranjevanje plinov, ki nastanejo pri gorenju goriva. Prispevajo k ustvarjanju vleke, kar povečuje učinkovitost ogrevalnega sistema. Glavna zahteva po kakovosti je tesnost, ki preprečuje uhajanje ogljikovega monoksida. Za svoje naprave se uporabljajo trajni materiali, ki so odporni na delovanje kisline in visoke temperature. Eden najbolj zanesljivih in priljubljenih modelov je postala cev iz nerjavnega jekla. Univerzalni sistem je združljiv z vsemi vrstami kotlov in kaminov. Postavljen je zunaj in znotraj zgradbe, namestitev dimnika iz nerjavečega jekla je enostavna in dostopna.

Vrste

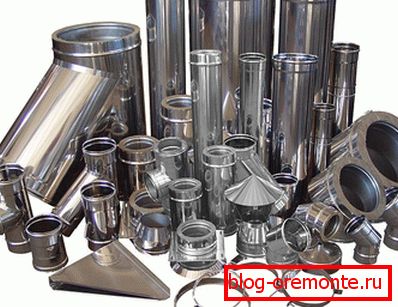

Dimnični elementi

Kompleti za montažo dimnikov so izdelani v dveh vrstah:

  1. Eno-stenski ali monosistem - cev iz varjene jeklene pločevine brez izolacije. Ta zasnova je cenovno ugodna, vendar je omejena na vgradnjo v zaprtih prostorih. Zasnova se lahko pritrdi znotraj opečnega dimnika. Enoslojna kovina je omejena pri temperaturi uporabe do 450 stopinj. Valovito nerjavno jeklo velja tudi za enoslojne sisteme, priporočamo, da ga uporabite na ukrivljenih odsekih kanala.
  2. Sandwich cev, sestavljena iz dveh kovinskih kontur, ločenih s plastjo bazaltnega vlakna. Toplotno odporna izolacija zagotavlja dobro toplotno izolacijo in prispeva k izboljšanju varnosti celotnega sistema. Tak dimnik je univerzalen - nameščen je v zaprtih prostorih in na prostem. Debelina izolacije je 30-100 mm, izbrana glede na zimsko temperaturo v regiji.

Bodite pozorni! Sistemi so izdelani iz jekla različnih razredov, na njegove lastnosti in obseg vplivajo odstotek nečistoč kroma, niklja, titana, molibdena in drugih kovin. Vsi ti elementi tvorijo zlitine, za katere je značilna različna odpornost na kisline in visoke temperature.

  • AISI 409 - vsebuje 10-12% kroma, stabilizacija s titanom dodaja toplotno odpornost in odpornost proti koroziji, kovina je dobro varjena, tvori močan hermetični šiv. Uporablja se za naprave s trdnim gorivom.
  • AISI 430 - razlikuje majhno odpornost na agresivno okolje, ki se uporablja za izdelavo zunanjega ohišja za sendvič cev.
  • AISI 321 - zlitina je namenjena za uporabo pri visokih temperaturah od 600 do 800 stopinj, vsebnost kroma 17-19%, nikelj - 9-11% daje prožnost materiala in odpornost proti koroziji.
  • AISI 316 - je sestavljen iz dodatka niklja in molibdena, te kovine znatno povečajo odpornost na kisline in toploto, material se uporablja za proizvodnjo komponent za kotle s tekočimi gorivi.
  • AISI 309 je toplotno odporno nerjavno jeklo z visoko vsebnostjo kroma (22-24%), delovno temperaturo do 900 ° C.
  • AISI 304- ponavlja značilnosti blagovne znamke 316, vendar vsebuje manj dopantov, zato stroške manj.
  • AISI 310S - se odpornost proti toploti razlikuje na 1000 stopinj in visoka stopnja odpornosti proti koroziji, ima dolgotrajno delovanje.

Prednosti in slabosti

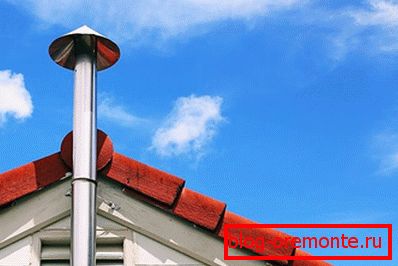

Vgrajen dimnik iz nerjavečega jekla

Dimniki iz nerjavnega jekla izpolnjujejo vse zahteve za varne in zanesljive kanale za odvajanje produktov izgorevanja:

  • minimalna količina produktov izgorevanja se poravna na gladki površini;
  • odporna proti kislim spojinam, nastalim pri produktih zgorevanja;
  • masa strukture za razliko od keramičnega sistema ne zahteva ločene temelje;
  • visoka stopnja tesnosti;
  • modularni sistem poenostavlja namestitev;
  • Uporaba sendvič cevi zagotavlja požarno varnost.

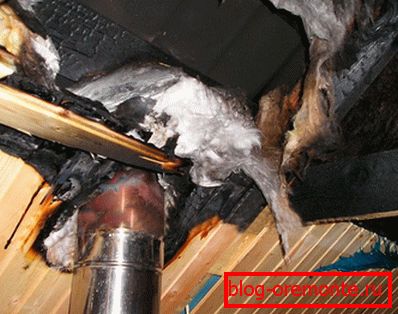

Zasnova ene cevi se ogreva na visoko temperaturo

Zasnova ene cevi se ogreva na visoko temperaturo и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. Namestitev такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

Popolni set

Kovinski dimnik

Dimnik iz nerjavečega jekla je sestavljen iz več modulov, ki so povezani v določenem zaporedju. Komplet vsebuje:

  • ki so nameščeni v povezavi z več elementi;
  • ravna dolžina cevi od 0,33 do 1 m;
  • koleno, vzvratno, z kotom 45 °;
  • 90 ° izhod za priključitev izstopne šobe in dimnika;
  • rezervoar za zbiranje kondenzata;
  • element za revizijo in čiščenje;
  • pokrovček s kapico;
  • zadrge.

Pravila za lokacijo

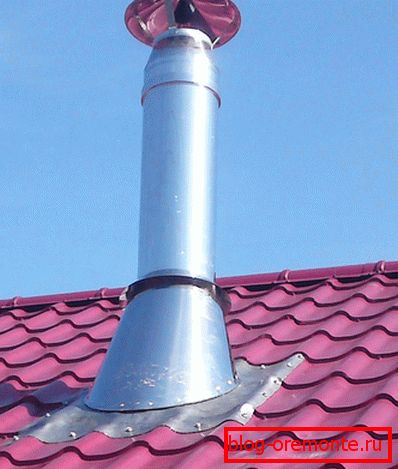

Lokacija strehe

Pri načrtovanju namestitve takih sistemov za odvajanje produktov izgorevanja upoštevajo standarde, ki jih določajo tehnični standardi:

  • Izhod kanala na strehi, ki se nahaja na ravni strehi ali 1,5 m od grebena, mora imeti višino najmanj 0,5 m.
  • Dimnik, ki se nahaja na razdalji 1,5-3 m od grebena, doseže svojo raven.
  • Rob cevi, nameščen na razdalji več kot 3 m od grebena, je poravnan s črto, ki je 10 ° od oboda grebena.
  • Najmanjša višina dimnika je 5 m, največja dolžina vodoravnega odseka je 1 m.
  • Debelina sten kanalov za kotle na trda goriva je 1 mm;
  • tekoče gorivo - 0,8 mm, 0,5-0,6 mm je dovolj za plinske naprave.
  • Zgradbe ne prekrivajo.
  • Prehod skozi streho sendvič cevi ima razmak 13 cm, skozi strop - 20 cm.
  • Dovoljeno število vrtljajev odvodnih kanalov dima je 3. Premer cevi ni manjši kot pri izstopni cevi.

Namestitev

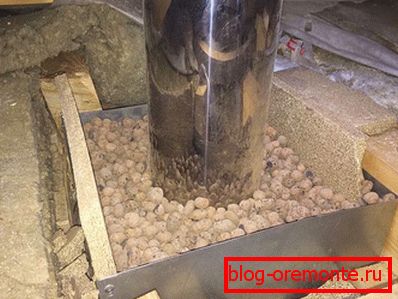

Prehod dimnika skozi strop

Deli iz nerjavečega jekla se prodajajo v zaščitnem filmu, pred montažo pa jih je potrebno odstraniti. Dimnik je nameščen od spodaj navzgor od grelca. Možno je povečati zanesljivost in tesnost spojev s pomočjo posebne tesnilne mase, ki je namenjena za uporabo pri temperaturah do 1000 ° C.

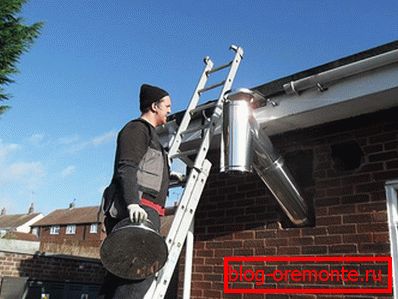

Dimnik skozi steno

Bodite pozorni! Jekleni dimnik je nameščen znotraj ali zunaj stavbe. Druga metoda je priporočljiva, ker konstrukcija ne odvzema prostega prostora in ni potrebno opremiti prehodov skozi strop in streho.

  1. Na notranji površini čepa, v spodnjem delu katere je kondenzacijski rezervoar, se uporablja toplotno odporna tesnilna masa, ki se stara 12 ur pri temperaturi + 20 ° C.
  2. Element je nameščen na izstopni cevi hladilnika, pri čemer je trdnost še dodatno zavarovana s spono. V tem delu so cevi združene z "dimom" - naslednja je postavljena na prejšnjo, tako da se izdelki za izgorevanje izstopajo brez ovir. V vseh navpičnih odsekih je povezava izvedena "s kondenzatom" - zgornja cev je vstavljena v spodnji del, tako da se vlaga vzdolž sten.
  3. Tee je pritrjen na steno z nosilcem, vsi sklepi so predobdelani v notranjosti s tesnilom, zunaj pa so pritrjeni s sponkami.
  4. V spodnjem delu je nameščen poseben element za revizijo, njegova odprtina je zaprta z vrati. Na čelo je pritrjen raven del, katerega vrh je opremljen z dušilcem.
  5. Nato se sistem dvigne na višino prekrivanja. Pritrditev na steno je izvedena vsakih 2 m.
  6. Namestitev внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.
  7. Za zunanjo namestitev se uporablja sendvič cev, vodoravni odsek od kotla do dimnika ne sme presegati 1 m. Prehod skozi steno je izdelan iz kovinskega tulca večjega premera, reža je napolnjena z bazaltnim vlaknom.
  8. Montaža se začne s čepom, ki ima odtok za kondenzat in revizijo. Parcele so povezane z vhodom zgornjega dela v spodnji del in pritrjene s kovinskimi sponkami. Pritrditev na steno se izvaja v oklepajih z intervalom 1,5 m. Zgornji rez je zaprt z dimnikom z zaščitnim pokrovom.

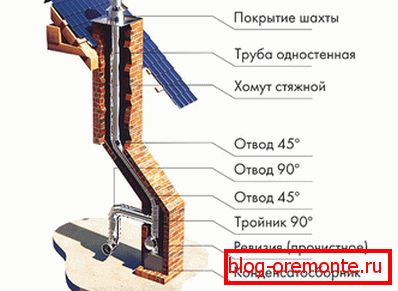

Sestava zunanjega ali notranjega izpušnega kanala iz nerjavečega jekla se izvede v skladu s shemo, pomembno je, da se elementi varno pritrdijo, da se prepreči uhajanje plina.
