Kako namestiti odtoke na strehi

Odsotnost možnosti normalne odstranitve padavin s strehe stavbe prispeva k hitremu zmanjšanju strehe v neuporabno stanje. Da se to ne bi zgodilo, je sistem za odvod streh prvič zasnovan in nato nameščen z odtočnim sistemom in odtočnimi cevmi. Slabo delovanje drenažnega sistema ali njegova popolna odsotnost povzroči trajno vlažnost na strehi in nenadzorovano odtekanje vodnega okolja med padavinami v obliki dežja in snega. Takšna motnja na strehi povzroča negativne posledice ne samo za streho, temveč tudi celotno zgradbo kot celoto, ki se začne s svojih sten in konča z osnovo.

Veljavni materiali

Danes na trgu drenažnih sistemov za materiale in strukturne elemente zanje ponujajo materiali različnih sestavin. Vse imajo svoje značilnosti. Zato, preden naredite odtok s strehe, se morate najprej naučiti, kateri materiali lahko uporabite za to delo.

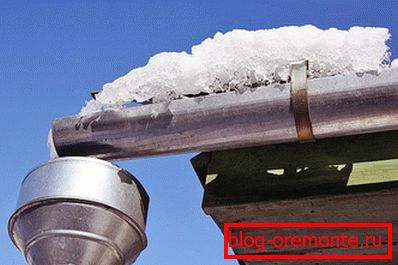

Sistem je sestavljen iz pocinkane pločevine.

Pocinkano jekloki je klasičen in relativno poceni. Na žalost ta material ni dovolj odporen na korozijske procese, kar vodi do kratkoročnega učinkovitega delovanja.

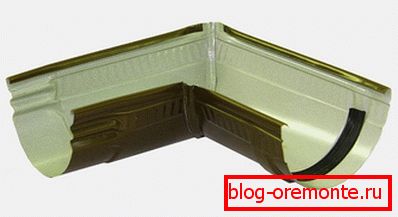

Kovinski odtok

Pocinkano jeklo со слоем покрытия полимерного. Drenažna mreža, zgrajena iz takega materiala, izgleda kot lepa - lahko izberete barvo, ki se bo uskladila s strešnim pokrovom. Poleg tega je življenjska doba materiala večja od pocinkanega jekla. Pomanjkljivosti vključujejo visoke cene izdelkov s polimernim premazom in potrebo po večji pozornosti med inštalacijskim delom.

Copper Drain Coated

Baker ki vizualno izboljšuje drenažni sistem, vendar je mogoče vplivati ​​na zunanji vpliv in je drago.

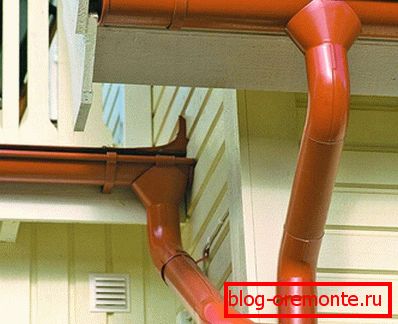

Kovinske plastike

Kovinska plastika (plastika) danes najbolj povpraševanje, saj je poceni in enostaven za namestitev. Poleg tega ima dobre rezultate.

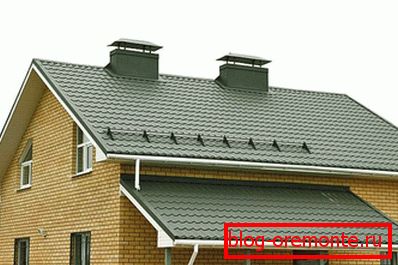

Izračun

Izračun системы по площади крыши

Za pridobitev potrebnega materiala se najprej izračuna drenažni sistem, ki ga sestavljajo naslednji proizvodi:

  • žlebovi, ki so sestavljeni iz nosilcev, sklopk, kotnih elementov, lijakov in čepov;
  • cevi, ki so sestavljene iz oklepajev, sklopke, zgornjega in spodnjega kolena.

Bodite pozorni! Izračun kanalov se odvrača predvsem iz območja strešnega drenažnega bazena. Glede na ta parameter so izbrani premer žleba in število tokov.

Sprejemano število se mora ujemati s številom strešnih kotičkov. Samostojno omrežje odtočnih kanalov je mogoče samostojno sestaviti, oboroženo s standardnimi projekti, SNiP-ji ter drugimi predpisi in tehničnimi publikacijami. Če ni izkušenj s takimi izračuni, je priporočljivo, da se obrnete na strokovnjaka.

Splošna priporočila za izračun učinkovitosti elementov drenažnega sistema so podana spodaj:

  • pri gradnji majhne zgradbe s strešnim prostorom do 70 m? Premer žlebov bi moral imeti koridor 7,0? 11,5 cm, presek odtočnih cevi pa mora biti v razponu od 5,0-7,5 cm;
  • za srednje velikost hiše s strešno površino do 100 m ?, lahko merilnik žleba začne od 11,5 cm in konča pri 13,0 cm s premerom 7,5 cm do 10,0 cm;
  • če so strukture velike in površina strehe se začne od 100 m ?, mora biti premer žlebov znotraj 14,0? 20,0 cm in premer cevi - 9,0? 16,0 cm

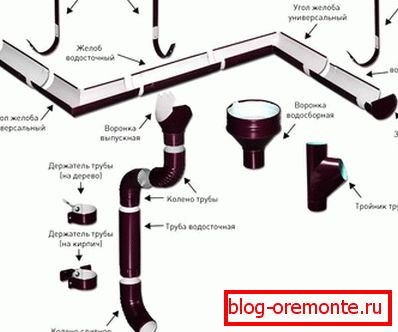

Elementi drenažnega sistema

Na podlagi pravila razmerja razmerja med površino pobočij in številom odtočnih cevi se vzame na 100 m? ravnina 1 drenažna črpalka.

Bodite pozorni! Za drenažo je pomembno držati sprejemljivega nagiba žlebov. Če je majhna, se voda v zbirkah zadrži, s pretirano pristranskostjo - lijak ne bo zamudil tekoče vode. Meja nagiba žleba je 0,003 do 0,005.

Pri nakupu izdelkov morate upoštevati njihovo številko. Poznavanje obstoječih geometrijskih parametrov strehe in dimenzij ponujenih izdelkov, morate izračunati zahtevane posnetke glede na prihranke materiala. Pri montaži posameznega žlebnega sistema je nujno upoštevati število spojnih rokavov. Izračunajte njihovo število je zelo preprosto. Če na primer obstaja 20 fragmentov žlebov, mora biti sklopka 19 - 1 manj.

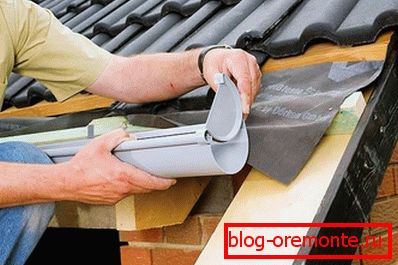

Namestitev

Namestitev водосточной системы

V skladu z gradbenimi standardi se sistem drenažnega sistema izvaja pred začetkom strešnih del. Nobena namestitev žlebov ne more storiti brez vnaprej nameščenih nosilcev, ki bodo imeli zadrževalne pladnje.

Pravila za pritrditev

Pri normalnem delu so nosilci pritrjeni na ploščo glave ali na stopala špirovcev, če ni prvega elementa spodnje strešne kritine. Razdalja med nosilci je določena z materialom žlebov. Če so pladnji iz plastike, je višina pritrdilnih elementov 50 cm. Z kovinskim odvodnim sistemom je razdalja med oklepaji približno 100 cm.

Ogrevalne in vogalne korake je treba pritrditi z oklepaji po 2 iz sosednjih stranic. Pladenj mora biti nameščen tako, da je njen srednji del obrnjen proti previsu strehe. V tem položaju, tudi ob padavinah, padavine ne potujejo skozi straneh.

Nato bomo govorili o vgradnji kanalov, ki temeljijo na želenem naklonu pladnja. Žlebove je treba namestiti z razdaljo 0,3? 0,5 cm na 1 m dolžine, z drugimi besedami, z dolžino pladnja 11,0 m, naklon bo enak 3,3? 5,5 cm

Delo se začne s pritrditvijo prvega nosilca na glavo plošče na samem začetku. Naslednje, na nasprotni strani, je zadnji pritrdilni element nameščen pod nagibom, ki ga določa izračun. Med dvema nosilkama je vrv raztegnjena, na katero bodo ostali pritrdilni elementi usmerjeni pri pritrditvi.

Na pritrjenih kljukicah držite žlebove. Pod sprednjim delom so pod upognjenim izrezom nosilca obrnjeni navzgor in se zavrtijo do zaustavitve proti steni, tako da se n-podobna tvorba spremeni v u-oblikovan odtok. Korita so pritrjena s posebej izbranimi ploščami.

Če uporabljamo drenažne sisteme iz umetne mase, je montaža posameznih elementov izvedena na dva načina:

  • z gumijastimi tesnili;
  • z uporabo hladnega varjenja.

Obe možnosti sta dovolj dobra, vendar poleg prednosti imajo tudi nekaj pomanjkljivosti. Gumijasta tesnila poleg dobro tesnjenja elementov odtočnih kanalov prav tako nadomestijo širitev dimenzij cevi s temperaturnimi skoki. Čas za takšna tesnila pa ni pozitiven dejavnik, saj s svojim prehodom gumijasti izdelki izgubijo svoje delovne funkcije.

Če uporabljamo drugi način namestitve odtočnega sistema, uporabljene lepilne mešanice varno in trajno pritrdijo povezave, ker hladni tip varjenja pritrdi elemente na molekularni osnovi. Pomanjkljivost te metode je nezmožnost povezanih cevi, da se prožno odzovejo na padce temperature, kar vodi v njihovo razpoke.

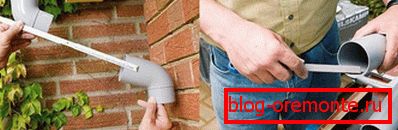

Montažni elementi

Naslednja faza dela je pritrditev odtočnih kanalov in izhodnih tokov. S plastičnim drenažnim sistemom v žlebu, kjer bo lijaka nameščena, se skozi žagino žagajo luknje, katerih robovi so obdelani s papirjem ali okroglo datoteko.

Zgornja stran lijaka je obdelana s trakom lepila z razdaljo 10 mm od roba žlebnega elementa. Glede na premer že končane luknje se lepilo nanaša v dveh krogih na razdalji 5 mm med njimi. Pri delu z lepljenjem tok ne more biti počasen. Postavljen je pod pladenj in stisnjen namesto oblikovane luknje. Ogrevanje plastike na eni in drugi strani luknje v sredini žleba, kjer se nahaja lijak, naredi neke vrste sidranje "solze".

V zaključni fazi dela so postavljeni drenažni vodi, ki dejansko dopolnjujejo postopek odvajanja vode s strehe. Pri tem delu morate vedeti naslednje:

  • cev mora biti od stene hiše na razdalji od 30 do 80 mm in zagotovo ne manj, v nasprotnem primeru bo stena oddajala pogosto stiku z vodo, kar lahko vodi v gobo v prostoru;
  • pritrdilni nosilci, nameščeni na razdalji do 2 m med njimi, morajo nujno biti nameščeni na stičišču cevi;
  • razdalja med površino tal in odvodom cevi mora biti do 0,3 m, pri prisotnosti drenaže pa do 0,15 m.

Namestitev odtokov je težavno delo, ki ga je treba obrniti s polno odgovornostjo, kar dokazuje video, ki prikazuje, kako najbolje namestiti odtoke.

Video

Ponujamo vam, da se seznanite z video materiali o namestitvi žlebov:

V naslednjem videu boste videli postopek namestitve plastičnega odtočnega kanala:
