Kako narediti dimnik za kamin z lastnimi rokami - napravo in

Naši predniki, ki živijo na ozemlju skoraj najhladnejše države na planetu, so pozimi ogrevali svoje domove s peči na drva. V času, ko je vsaka stanovanjska stavba opremljena s plinsko mačko, so peči in kamini postali eksotični, katerih namestitev služi kot element dekorja in ni praktična potreba. Vendar se te naprave še vedno ogrevajo in zato zahtevajo organizacijo odstranjevanja dima. V tem članku bomo opisali, kako je dimnik izdelan za kamin.

Naprava in načelo delovanja

Dimniki za kamine ali peči - kanali, skozi katere se v ozračje odstranijo mešanice plinov, ki so produkti zgorevanja goriva, iz grelne naprave grelne naprave. Zasnova teh elementov ogrevalnega sistema poteka v obliki cevi ali opečne gredi, katere tesnost določa, ali sistem deluje pravilno. Potrebni so dimniki za kamine in peči, ker brez njih ni mogoče uporabljati toplotnih naprav, katerih delo je naslednje:

Shema dela in kroženje zraka v kaminu
  1. Gorivo se postavi v peč toplotne naprave (peč, kamin, kotla). Večina naprav deluje na les, plin, stisnjen ali premog, kurilno olje.
  2. Gorivo se vžge s pomočjo odprtega vira plamena, zaradi česar sistem ustvarja veliko količino toplote, ki je namenjena ohranjanju optimalne temperature v prostoru in dimu.
  3. Dim, ki je produkt zgorevanja goriva, sestoji iz mešanice ogljikovega dioksida in ogljikovega monoksida, pepela, saj in drugih agresivnih kemikalij. Temperatura dima, ki vstopa v dimnike za kamine ali peči, doseže 400-500 stopinj, zato se spoštuje zakon o konvekciji, se dvigne in osveži prostor v peči za hladnejši zrak.
  4. Zasnova izpušnih cevi za dim je vertikalna hermetična gred, skozi katero se vroči dim dvigne samo navzgor. Zahvaljujoč temu procesu, sveži zrak, nasičen s kisikom, potreben za vzdrževanje izgorevanja, vstopi v peč.

Proces sesanja kisika bogatega zraka v ognju se imenuje breme. Če želite preveriti dimnike za kamine ob prisotnosti vleke, morate v ogrodje prinesti osvetljeno tekmo ali svečo: če plamen odstopa od kanala za odstranjevanje dima, potem sistem deluje pravilno. Če plamen sveče enakomerno gori, govorijo o odsotnosti potiska. Toda najbolj nevarna situacija se razvija, ko se oblikuje povratni potisk, ki ga plamen odbija v nasprotni smeri od dimnika.

Za pravilno izdelavo izpušnega kanala za dim ali kamin morate natančno preučiti podatke o grelni napravi, ki je opisana v navodilih, in za izračun količine plina v peči. Težko je postaviti dimnik za kamin z lastnimi rokami, saj ta zapletena struktura zahteva posebno znanje in izkušnje, ki jih lahko obožujejo samo obrtniki.

Načini objavljanja

Sestavljanje in priključitev kanala za odvajanje dima se pojavi po vgradnji grelca. Vendar pa morate izbrati kraj in izvesti izračun preseka in višine dimnika, da začnete namestitev. Kamini za kamine ali peči so nameščeni na dva načina:

  • Notranja umestitev. Ta način namestitve vključuje vgradnjo in priključitev odvodnega kanala za dima v ogrevanem objektu. Na ozemlju Rusije je bila v hiši tradicionalno postavljena dimna cev peči, ki vodi do ulice skozi streho. Namestitev kanala v notranjost vam omogoča, da jo zaščitite pred zmrzovanjem in zmanjšate toplotne izgube, ki se pojavljajo na območju, ki poteka po ulici. V tem primeru se izračuna na dejstvu, da medtem ko se dim premika skozi cev, se postopoma ohladi, zaradi česar kondenzat ne tvori. Tradicionalna notranja metoda namestitve ima 1 negativno stran: cev, zlasti opeka, zavzema veliko prostora v prostoru. Poleg tega povečuje nevarnost požara. Notranja in zunanja postavitev dimnega dima
  • Zunanja postavitev. Namestitev cevi zunaj zgradbe omogoča povečanje uporabne površine majhnih prostorov. V tem primeru dimniki za kamine vodijo skozi steno, ki se nahaja v bližini grelnika, neposredno na ulici. Ta tehnologija je prišla v Rusijo iz Amerike in Evrope, postala je priljubljena s pojavom učinkovitih toplotnoizolacijskih materialov, ki se uporabljajo za kanalsko izolacijo, in sendvič cevi, ki se ne zamrznejo niti v najhujši zmrzali. Minus zunanje postavitve je, da zaradi velike razlike med zunanjo in notranjo temperaturo v dimniku nastane velika količina kondenzata. Za izdelavo visokokakovostnega zunanjega izpušnega kanala za dim, morate izvesti natančen izračun rosišča in organizirati izolacijo. Vendar pa namestitev cevi zunaj zgradbe zmanjša verjetnost požara in velja za varnejše.

Bodite pozorni! Izračun kanala za odvajanje dima grelca določa priporočeni del in višino cevi, izračuna potreben nivo potiska za vzdrževanje izgorevanja. Pri izračunu teh parametrov upoštevajte moč naprave, vrsto uporabljenega goriva, lokacijo in podnebne razmere v območju gradnje. Dimniki za kamine so zgrajeni na podlagi projekta, ki upošteva vse zgoraj navedene dejavnike, povezava pa se opravi pod nadzorom poklicnega mojstra.

Materiali

Dimniki za kamine so izdelani iz različnih materialov, ki imajo visoko toplotno odpornost, nizko toplotno prevodnost, odlične ognjevzdržne lastnosti, ne vstopajo v oksidativne reakcije z vodo, prav tako ne delujejo z agresivnimi kemikalijami, ki jih vsebujejo produkti zgorevanja. Da bi zagotovili vzdržljiv in zanesljiv kanal za odstranjevanje dima za peč, uporabite naslednje materiale:

  1. Brick To je tradicionalni material za gradnjo pečnikov dimnikov, saj ima odlično odpornost proti toploti, ne gorijo in z ustreznim vzdrževanjem traja več kot 100 let. Za gradnjo cevi uporabljajo korpulentne, pečene opeke, katerih cena je višja od preprostega silikata. Ta metoda je ena izmed najdražjih zaradi visoke cene materiala, potrebe po zapolnitvi globoke temelje. Poleg tega je malo verjetno, da bi opeko dimnik in povezavo peči z lastnimi rokami, boste morali porabiti denar za najemne obrtnike, katerih storitve so drage. Rudnik opeke ima pravokotni ali kvadratni prerez, zato so v vogalih in na grobi površini materiala odloženi saj in pepel, kar povzroča preobremenjenost. Dimnikarska konstrukcija toplotno odporne opeke
  2. Keramične cevi. Cenovno ugodnejši je keramični dimnik, ki je sestavljen iz cevi in ​​blokov lahkega betona za njihovo namestitev. Ima bolj kompaktno velikost, zato je nameščena tako znotraj kot zunaj. Življenjska doba keramičnih cevi je 30 let, toda pravilno vzdrževanje in redno čiščenje se to obdobje poveča za 10-15 let. Keramični odvodni kanali iz dimnih plinov so lažji od opečnatih, so nameščeni na monolitnem podstavku betonske cevi, zato potreba po zapolnitvi osnove izgine. Obstajajo modeli s toplotno izolacijsko plastjo, ki so primerni za naprave za ogrevanje s trdnim gorivom, kjer temperatura produktov zgorevanja presega 300-400 stopinj. Keramični dimnik

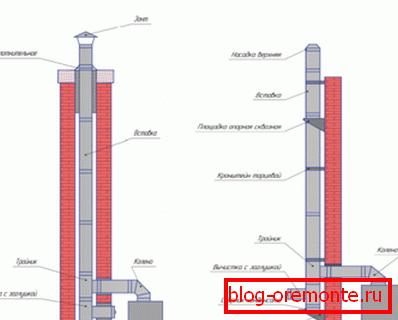

  3. Cevi iz sendvičja iz jekla. Najbolj dostopen in cenovno ugoden material, iz katerega so dimniki izdelani za peč ali kamin, je sendvič cev. Predstavljajo dva votla jeklena cilindra, vstavljena ena v drugo, z izolirno plastjo med njimi. Cevi za sendvič so lahke, enostavne za namestitev in servirajo 15-20 let. Sestavine za montažo dimnika so izbrane glede na premer vstopne šobe naprave tako, da izvede izračun potrebne višine dimnika, da vzdržujejo normalno raven potiska. Naprava dimnika sendvič cevi

Pomembno je! Material za montažo dimnika se izbere glede na vrsto goriva, na katerem deluje naprava za proizvodnjo toplote: za kamine in peči, ki delujejo na trdno gorivo, so primernejše cevne opeke in keramične cevi z dimom iz modelov plina, cevi iz jeklenih sendvičev opravljajo dobro delo.

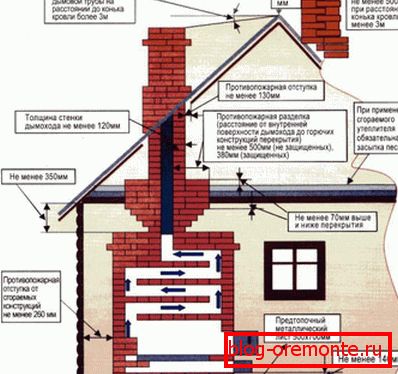

Zahteve za izpušne cevi za dim

Uporaba ogrevalnih odtokov je povezana s tveganjem požarov in ogljikovega monoksida, zato se na kanalih za odstranjevanje dima naložijo stroge zahteve, katerih naloga je zaščititi uporabnike. Če delovanje opreme ne povzroča težav, je treba pri namestitvi dimnika upoštevati naslednje pogoje:

  • Premer cevi je izbran glede na velikost vstopne cevi toplotne naprave. Če je cev večja, bo povezava med njimi pušča, kar lahko povzroči puščanje ogljikovega monoksida.
  • Priključki, tesnila in cevi skozi stene ali tla so izolirani z ognjevzdržnim materialom, da se prepreči pregrevanje površine. Za te namene se uporablja osnovna kovina ali azbestni cement. Varnostne zahteve za vgradnjo kanala dimnih kanalov
  • Dolžina kanala za odvajanje dima se določi z izračunom potrebnega potiska, vendar njegova višina od kurišča do konice ne sme biti manjša od 5 m. Večja je dimnik, tem večja je potiskanje.
  • Glava cevi je odstranjena na strehi na razdalji 0,5-1 od grebena ali skozi steno na višini 1-1,5 m od nivoja tal. Dimnik je dvignjen na 0,5 m nad najvišjo točko strehe. Višina dimnika nad grebenom strehe
  • Izpušni kanal za dima je v glavnem nameščen navpično in se izogiba več kot 3 vrtljaji. Dolžina vodoravnih odsekov ne sme presegati 1 m.
  • Cilindrična oblika odseka velja za najboljšo možnost za cev, vendar so dovoljene pravokotne in kvadratne gredi.
Pogoji za postavitev kamina v lesene hiše

Pomembno je! Izkušeni pečarski mojstri svetujejo, ko razpravljajo o osnutku kamina, da vztrajajo pri postavitvi dimnika v hišo in mora biti na notranji, ne zunanji steni. S to namestitveno shemo se izkaže, da je kanal toplejši, v njem ni pomanjkanja vleke in kondenzacije hlapov.
