Kako narediti hip krov z lastnimi rokami - korak za korakom

V procesu izgradnje hiše ali gazeba se neizogibno pojavlja vprašanje, katere strukture strehe naj bi raje. Če je postavljena zgradba štirikotna, po možnosti kvadrat, oblika, oblikovalci in arhitekti pogosto prenehajo zbrati na strehi. Kompleksnost te oblike s torusom izplača prvotni videz, odlično toplotno izolacijo in aerodinamične lastnosti. Ta članek vam bo povedal, kako zgraditi in sestaviti krovno streho z lastnimi rokami.

Hipped streha

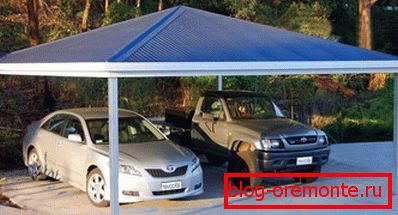

Šotor Carport

Dizajn strešne kritine

V gradbeništvu je običajno, da je kostna streha vidna kot sprememba kolka, pri kateri se grebenski sklep preoblikuje v grebenski vozel, ki se spremeni iz linije v točko. Streha vrste kolka je piramida, katere stranice so oblikovane s štirimi pobočji v obliki enakopravnih trikotnikov. Vsaka pravokotna stavba bo primerna za vgradnjo, kvadratna oblika pa omogoča popolno simetrijo in tako doseže najboljši rezultat.

Risanje strehe na kolkih

Zasnova štrline štiristranske strehe vključuje naslednje glavne elemente:

  • Ridge vozel. Peak streha, najvišja točka strehe, ki ga je oblikovala povezava nakosnyh rafter nog.

    Naprava za povezovanje vozlov

  • Škatle. Kovinska streha je sestavljena iz štirih nagnjenih ravnin pobočij trikotne oblike. Območje njihovega naklona je v mejah 20-50 stopinj, vendar izkušeni strešni glavniki štejejo za optimalen kot 40 stopinj.
  • Rafter sistem. Okvir, ki podpira gradnjo strehe. Sistem škarij nosi na sebi in porazdeli težo strešne pite, nastavi geometrijo ramp. Zgrajen je na podlagi trikotnikov, najbolj togih in stabilnih številk, ki zagotavljajo stabilnost in zanesljivost strehe.
  • Pokrivna streha. Material v obliki zvitkov, listov, posameznih modulov ali elementov z visoko odpornostjo proti obrabi, dobri vodotesnosti. Za te namene uporabite kovinske strehe, valovite plošče, ondulin, kremenaste klobučevine ali skrilavca.

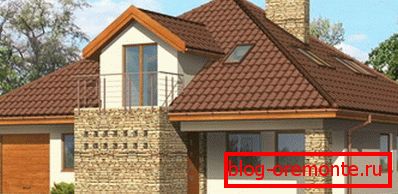

    Strešna streha strešne kritine

  • Previsok Strešni previsi segajo preko oboda podnožja in zaščitijo stene pred vodo med dežjem in vetrom. Dolžina previsa 40-50 cm zadošča za učinkovito opravljanje njihovih nalog.

Faze gradnje

Ustvarjanje projekta

Hip streha z lastnimi rokami je zgrajena le na podlagi dobro zasnovanega projekta, ki zagotavlja njegovo zanesljivost. Preden naredite risbe, se morate spomniti šolskega tečaja geometrije, izračunati kot naklona pobočij, višino grebena in površino pobočij. Za izračune je preprost ukaz:

  1. Najprej je treba določiti nagib pobočja s priporočili proizvajalca strešnega materiala in podatke o klimatološki zgradbi, ki deli ozemlje naše države na osem območjih glede na snežne in vetrne obremenitve. Najboljši je naklon 30-40 stopinj, ki je primeren za skoraj vse vrste strešnih kritin.

    Izračun kota naklona

    Ustvarjanje projekta вальмовой крыши

  2. Naslednja faza je izračun višine grebenskega vozla. Za ta izračun je potrebno poznati dimenzije podnožja strehe in kota njegovih nagibov. Če si predstavljate kovinsko streho kot piramido, bo ravna črta, ki povezuje njegovo podnožje in greben pod pravimi koti, njegova višina in jo lahko izračunate z uporabo Pythagoreanovega izreka.

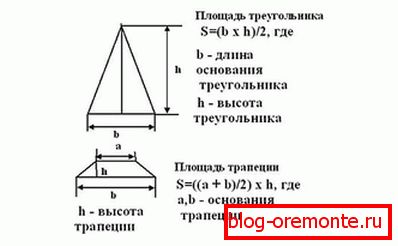

    Izračun območja

  3. Če poznate kot naklona, ​​višine in velikosti podnožja, lahko ugotovite dolžino nožev in območij pobočij. Ti izračuni so potrebni za izračun potrebnega gradbenega materiala - les za strešni sistem in strešne kritine.

Ne pozabite, da je krovna streha s pravokotno podlago, za razliko od enake oblike s kvadratom, imajo pobočja drugačen nagib in različno dolžino krakov. Upoštevati ga je treba pri izračunu in namestitvi!

Projekt je ustvarjen ročno ali s pomočjo računalniškega programa, ki ne opravlja samo izračunov za dolžino elementov sistema truss, ampak tudi izbere njihovo debelino. Rezultat faze projektiranja je diagram z dimenzijami in medsebojnim urejanjem strešnih elementov, ki bo postal podpora za montažo.

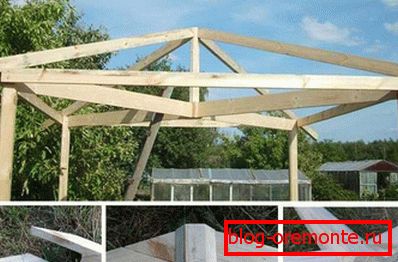

Gradbeni trnov sistem

Šotorni škarnik je izdelan iz iglavcev in je sestavljen iz naslednjih glavnih in dodatnih elementov:

Raftna sistemska streha

  • Mauerlat in Lezh. Podporniki iz palice, ki so potrebni za porazdelitev nakladanja po obodu nosilnih sten. Mauerlat je nameščen na zunanjih pregradah in ležaj na notranji strani. V lesenih hišah je vloga nosilne palice izvedena z zgornjo krono palice ali dnevnika. Konstrukcije opeke in blokov zahtevajo namestitev armiranega betonskega jermena, v katerega so vgrajeni kovinski vijaki, na katerih se plošča za električno energijo položi skozi hidroizolacijsko plast.
  • Stojala. Navpično nameščene opore, ki podpirajo grebenski vozel ali trnovaste noge.
  • Nagnjene nogavice. Odhajajo iz grebena do vozlišča konstrukcije in tvorijo robove nagnjene stene. Poševne noge so daljše od običajne in so izpostavljene povečanim obremenitvam, zato mora biti njihova debelina dvakrat večja.

    Namestitev diagonalnih nog nosov

  • Narožniki. Škarje različnih dolžin, pritrjene na krive noge in ploščico, ki tvorijo površino pobočij.
  • Stojala. Element sistema s škarjami, ki se nahaja pod kotom 45 stopinj do špirovcev, kar preprečuje, da bi se špirovci pokvarili.
  • Zategovalni vijak. Vodoravni skakalec med dvema splavarjema, ki ublažijo luknjičast učinek, ki ga imajo na stene.
  • Zabojnik. Osnova, na kateri je postavljena strešna kritina. Odvisno od vrste, uporabite rešetke ali trdne vrste zabojev.

Pri gradnji strehe kolka se uporablja sistem obešanja ali najlona streha, odvisno od zmogljivosti postavitve stavbe. Vendar pa izkušenim strešnim mojstrom ne priporočamo uporabe ploščatega tipa, če nagib pobočij presega 40 stopinj.

Napredek namestitve

Ko je projekt odobren in materiali so kupljeni, lahko namestite kovinsko streho z lastnimi rokami:

  1. Najprej namestite mauerlat, tla in grede stropa. Če projekt predvideva vzletne žarke, so tudi vgrajeni. Začnite polaganje s središčnim, stopite naprej in nazaj iz nje v obe smeri, se premaknite na robove.

    Načini namestitve kartice

  2. Točno sredi prihodnje hipne strehe je nameščena centralna stojalo, saj se uporablja les z debelino 150x150 mm ali več. Če ga želite držati pokončno, je začasno pritrjena z dvema furlanama.

    Projektna streha strešne kritine strehe

  3. Namestite centralni zgrabljalnik. V zgornjem delu jih pritrdimo na stojalo s kovinskimi ploščami, v spodnjem delu pa na električno ploščo. Vlečenje na vrvici iz grebena do vogalov mauerlatnega vrha namesti nakosni raft noge. Za namestitev jih naredite na zgornjem delu dvojnega vložka. Prevleke špirovcev vežejo veter plošče. Če je potrebno namestiti opornike in prečke.

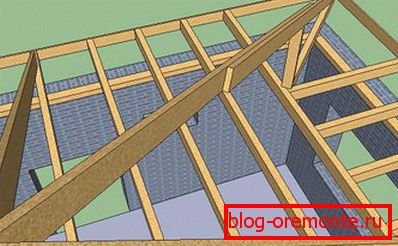

    Vgradnja diagonalnih špirovcev

    Montaža kosilnic

  4. Nato so vložili in žebljali vse ženske delavce. Žlebiči, ki jih podpirajo žarki, so še dodatno ojačani z regali, da jih raztegnejo. Stene so obrobljene s ploščo ali vezanimi ploščami, odpornimi proti vlagi.

    Izdelava žensk

  5. Na špirovce s trakovi položimo vodonepropustni film, ki ga prekrivamo pri sklepih 15-20 cm. Pritrdimo folijo s konstrukcijskim spenjalom in pritrdimo nasprotno oblogo vzdolž ramskih nog. Namestite zaboj. Če je načrtovana trdnost, so potrebni listi iz vezanega lesa in če je rešetkasta plošča 40x150 mm.

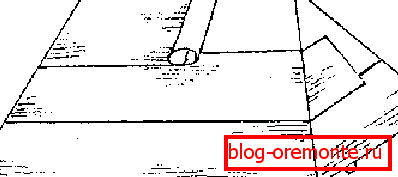

    Hidroizolacija

  6. Polaganje streh. Za to naredimo najprej rezanje, pri čemer upoštevamo dejstvo. Ta pločevina in trakovi so pritrjeni ne v spoj, temveč v prekrivanju. Kot sponko je potrebno uporabiti poseben, dobavljen s strešnim materialom, pocinkane samorezne vijake ali nohte z gumijastim pokrovčkom, ki po vijaku deformira in zapre luknjo.

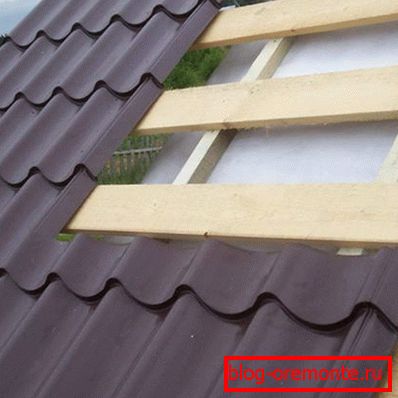

    Montaža kovinskih ploščic

  7. Končna faza je namestitev drenažnega sistema, ki je sestavljen iz lijaka za vodo, žlebove in odtočne cevi ter nosilcev za sneg.

Nekateri elementi strešnega šarnirja stebra imajo dolžino več kot 6 metrov, standardna vrednost lesa. Zato je treba izdelati špirovce, sestavljene iz več delov ali zlepljene.

Do-it-yourself gradnja krovne strehe - trdo, dolgotrajno delo, vendar dobljeni rezultati, ki ločujejo hišo ali gazebo med podobnimi sosedami, vas bodo nagradili za vaša prizadevanja in svojo moč!
