Kako narediti lomljeno streho naredite sami - napravo in

V začetni fazi gradnje, ko je daleč še pred odobritvijo projekta, potencialni gospodin meni veliko možnosti različnih velikosti, višin, načrtovanja v iskanju najbolj racionalne možnosti. Preizkušen je bil s časom, pa tudi z izkušnjami na tisoče ljudi, da je ta prostor v celoti in učinkovito uporabljen v domovih z mansardom. Zahvaljujoč stanovanjskemu podstrešju v hišah s poševno streho so stroški enega kvadratnega metra v njih en in pol do dvakrat manjši kot v podobnih dvonadstropnih stanovanjih s podobno uporabno površino.

Vendar pa je tradicionalna dvojna pobočja v obliki trikotnika popolnoma neprimerna za podstrešno opremo. Ker precej strma pobočja skrijejo razpoložljiv prostor, pustijo le ozek trak z ustrezno višino za udobno življenje stropa.

Zato najpogosteje gradnja podstrešja pomeni, da hiša potrebuje pokvarjeno streho. Ta zasnova je tehnično bolj zapletena od običajne dvojne pobočja, zato je zelo pomembno, da razumemo strukturo svojega truss sistema, namestitvene funkcije, če nameravate to storiti sami.

Broken strešni sistem

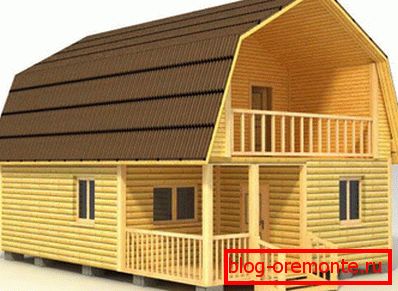

Hiša projekt s poševno streho

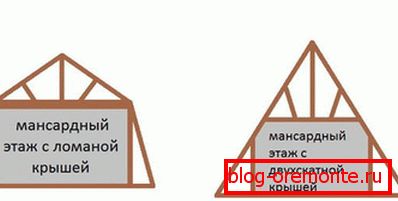

Razlika med trikotnim duom in poševno streho

Osnovni elementi oblikovanja

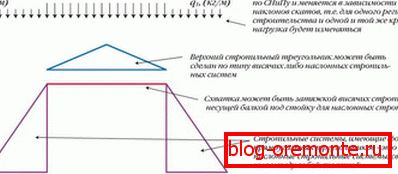

Lomljena streha, ki spominja na peterokot z zgornjo točko na grebenu, je vizualno razdeljena na zgornji in spodnji del. V zgornjem delu je naklon pobočij bolj nežen, ne presega 20-300, v spodnjem delu pa je bolj strm v 50-60 stopinjah. Za njeno montažo uporablja mešani sistem, sestavljen iz visečih in naslonnyjevih škarij.

Za oblikovanje zahtevane geometrije pobočij, da bi zagotovili togost konstrukcije, se uporabljajo številni elementi, zaradi katerih je pokvarjena streha impresivna teža. Glavne sestavne dele strehe so špirovci, mauerlat, talne grede in dodatni stojali, nosilci, podstavki, zategovanje. Vsi so izdelani iz mehkega lesa iz trdega lesa, predhodno obdelani z zaviralci gorenja, antiseptiki.

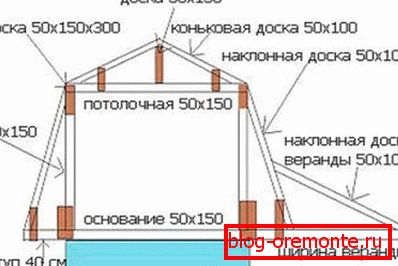

Zasnova trnovega sistema pokvarjene strehe

  • Mauerlat je kvadratni bar, položen na dnu strehe, ki enakomerno porazdeli nad podpornimi stenami in ščiti splavarje pred prevrnitvijo.
  • Škarje. Noge iz rafta, narejene iz gladkih, zanesljivih desk, tvorijo rampu, ki se približuje drsalkam. V nagnjeni strehi so zgornji špirovci nosni, saj imajo dodatno podporo na stojalih. In spodnje so viseče, ker se raztezajo med stropnimi žarki in zategovanjem. Razdalja med špirovci je izbrana v razponu od 60 do 120 cm, odvisno od teže strešnega materiala ali širine izolacije.
  • Zategovanje. Imenujejo se tudi vijaki, vodoravni žarek, ki povezuje zgornje špirovce, da zmanjša njihovo širjenje. Prav tako služi kot okvir za oblikovanje stropa mansarda.
  • Stojala. Navpični nosilci iz lesa, ki prenašajo obremenitev z laminiranih ploščic na nosilne stene skozi zategovanje. Ko jih obdajajo vezane plošče, postanejo stene na podstrešju, tako da je dolžina stojala določena z želeno višino stropa. Čeprav je za namestitev življenjskega prostora dovolj 1,5-1,7 m, se šteje, da je strop 2-2,5 m najprimernejši, ki pa je lahko opremljen z razčlenjeno streho z mansarda.
  • Babica. Navpična vzmetenje, ki povezuje greben z vdolbino, ki kompenzira njegovo deformacijo.
  • Stojala. Znani tudi kot podrezovalne noge, kotni nosilci za preprečevanje zlaganja rafterskih špirovcev.

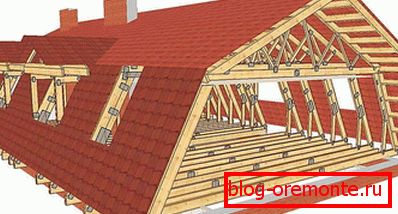

Struktura nagnjene poševne strehe

Potrebni materiali

Pravila za namestitev kartice

Preden naredite lomljeno streho, morate postaviti električno ploščo v skladu z gradbenimi kodami. Večja je površina strehe, večja je njegova teža, debelejši bi moral biti les. Če je za majhne zgradbe dovolj materiala s presekom 100x100 mm, potem za hiše velikih posnetkov se uporablja bar 200x200 mm.

Pred montažo se izvede hidroizolacija pritrdilnega mesta, v ta namen so zloženi strešni material ali več slojev filma. Način vgradnje napajalne plošče je odvisen od materiala, iz katerega je zgrajena hiša. Najpogosteje je nameščen na betonskem betonskem bloku z uporabo kovinskih čepov.

Načini namestitve kartice

Tako se moč izgubljene strešne mase ne izgubi, zato je v njej potrebno čim manj lukenj. In lokacijo čepov je treba izračunati tako, da niso med škarjami in ne pod njimi. V nasprotnem primeru bodo luknje okvirja preblizu, kar lahko povzroči razpoke, pa tudi popolno odpoved plošče.

Sestavljeno zaporedje trnovega sistema

Mnoga navodila o tem, kako narediti nagnjeno streho, ne podrobno opisujejo procesa sestavljanja sistema trnov, katerega konstrukcija se pojavi na naslednji način:

  1. Prva stvar po namestitvi mauerlat je talna obloga stropnih streh s poševno streho. Njihova velikost je običajno 100x200 mm.
  2. Nato so stojala izpostavljena v dveh vzporednih vodih, ki morajo stati strogo navpično, zaradi česar so ojačane z začasnimi oporniki. Razdalja med odtokoma ne sme biti večja od 3 m, dolžina stojal se izračuna kot želeno višino stropa plus 10-15 cm.

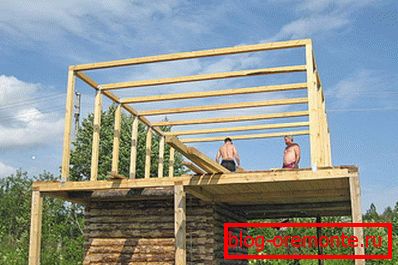

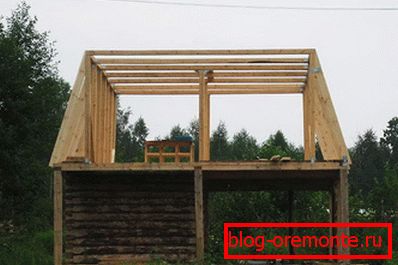

  3. Stojala so povezana z nosilci iz 50x150 mm desk, nastala konstrukcija je okvir za podstrešne stene nagnjene strehe. Namestitev stojala
  4. Proge so zategnjene s plošče 100x150 mm, pritrjene na kovinske vogale.
  5. Vgrajeni so spodnji viseči strešniki podstrešne strehe. Ena vrstica se dvigne na vrh, zgornja drevesa pa so pod pravim kotom. Ta šablona se uporablja kot predlogo, vse ostale so posnete na modelu na tleh. V spodnjem delu skobeljne noge je nameščen kot oven. Namestitev visečih frezal
  6. Položene noge zgornjega pobočja so položene. Uporabil je tudi vzorec. Prvič, skrajni špirovci so nameščeni z uporabo začasnih opornikov, nato pa vse ostalo. Rafters rafters
  7. Vzpostavljena je bila suspendirana babica med grebenom in zategovanjem.

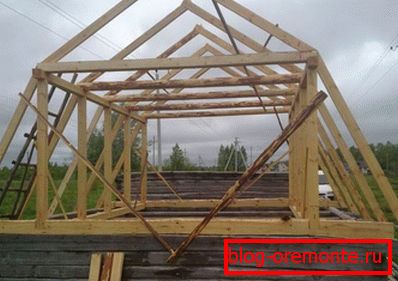

Pripravljen trnov sistem

Dodatna toplotna izolacija

Ker se podstrešna soba pod poševno streho uporablja za stanovanjske namene, je nujno, da se izolira. Strokovnjaki priporočajo uporabo mineralne volne na osnovi bazaltov v obliki zvitkov ali plošč.

Za osrednjo Rusijo je dovolj izolirana plast 150 mm. Potrebovali boste tudi film parne zapore, vodoodporno membrano in okvir, na katerem bo vse to pritrjeno.

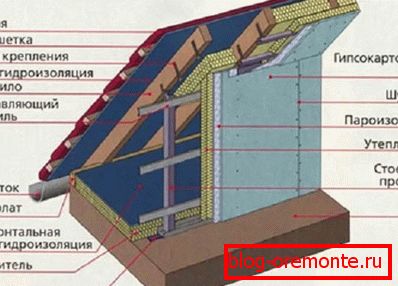

Izolacija lomljene strehe

Na notranji strani pobočja je nastavljen kontrasti. Za to se uporablja plošča, katere širina je nekaj centimetrov večja od debeline izolacije, ker izolacije ni mogoče pritiskati na noben način.

To pomeni, da za plast mineralne volne 150 mm ustrezna plošča 50x200 mm. Ta vrzel je potrebna tudi za kroženje zraka, ki zagotavlja naravno prezračevanje. Izolacija je nameščena med palicami protiglase in notranjost je prevlečena z izbranim materialom.

Gradnja prirobnic

Penjanje je del stene, ki ga omejujejo pobočja strehe, in spodaj ob stenah. Na pokvarjeni strehi ima peterokotno obliko. Za konstrukcijo furnirja je potrebno okrepiti prvo trnovo obrobo, dopolnjevati konstrukcijo z regali, tako da dobimo okvir.

  • Če se okna nahajajo na gobi, jim pustijo odprtine. Ves preostali prostor je oplašen "palec".
  • Strešna streha se lahko namesti pred streho ali po njej. Prva metoda je dobra, ker pobočja ne ovirajo dela, druga pa je, da je geometrija pobočij že nastavljena.
  • Gable prostor prav tako potrebuje ogrevanje, ki se najpogosteje izvaja znotraj.
  • Strokovnim krovcem priporočamo uporabo bazaltne mineralne volne ali ekspandirane polistirenske izolacije za toplotno izolacijo pokvarjene strehe.

Gable streha

Naslednji korak bo namestitev pločevine po obodu stavbe. Velikost lesa je lahko 25x150 mm. Naslednji prihaja čas namestitve drenažnega sistema, ki zahteva poškodovano streho.

Strukture ni težko namestiti z lastnimi rokami, po polaganju strešnega materiala pa bo težje. Če uporabljate kovinske žlebove, jih je treba pritrditi neposredno na špirovce pod hidroizolacijo, in če so plastični - na čelno ploščo.

Gradnja zabojnikov

Skrilavec pokvarjena streha - nekakšna podlaga, ki je nato postavila streho. Lahko je trdna ali mrežasta, odvisno od vrste materiala.

  1. Trdno. Izvedite iz pločevine vezanega lesa, odporne proti vlagi, ki je na stropih polno. Uporablja se za montažo ondulina, šindre, skrilavca.
  2. Mreža. Izdelan je iz nepredelane plošče, ki je položeno pravokotno na špirovce. Uporablja se pri polaganju kovinske ploščice, profesionalne talne obloge.

Hidroizolacijski špirovci

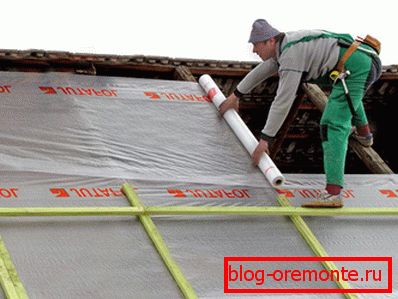

Primernejša je izdelava zabojov na nagnjeni strehi, če so že zidovi po obodu hiše, v vsakem primeru pa so potrebni za izgradnjo strehe. Prvič, hidroizolacijski film je pritrjen na škarje, za to je uporaben gradbeni spenjalnik. Film je položen s prekrivanjem 10-15 cm. Potem so pritrjene letev protiblete in sami letvi. Dolžina plošč bi morala presegati dolžino strehe, da bi oblikovala previsno prevleko in gobec.

Krovstvo

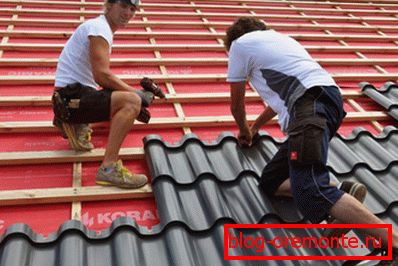

Zaporedje strešnih kritin na pokvarjeni strehi določa predvsem izbrani material. Govorimo o namestitvi kovine, saj je najbolj priljubljena v zasebni gradnji. Za polaganje je potreben močan izvijač, orodje, primerno za rezanje kovin, kladivo, merilni trak, marker, pocinkane samorezne vijake z gumijastim glavom. Najprej naredite rezanje pločevine iz kovinske ploščice, nato pa namestitev, od čudeže.

Pomembno je! Vijake je treba priviti v spodnji del valovnega vzorca. V nasprotnem primeru je plošča deformirana, gori se zdijo krhki, zaradi česar v vetrovnem vremenu streha "buzz".

Talne obloge iz kovine

  • Poleg strešnega materiala mora biti pokrita streha opremljena z drugimi pomembnimi elementi: grebenska plošča, snežna zaščita.
  • Greben je nameščen s prekritjem 10 centimetrov na kovinski plošči na obeh rampi.

Snegozaderzhateli služi, da se prepreči taljenje snega, je majhna vogalnica. Na kratki razdalji od konca pobočja na vijakih so pritrjeni, pri čemer je treba upoštevati dejstvo, da mora snežni oder nositi veliko breme, zlasti v snegu.

Lomljena streha z lastnimi rokami ne bo samo prihranila delovne brigade delavcev, temveč bo dala zaupanje, da so bili procesi izvedeni pravilno, saj je bila gradnja izvedena v skladu s tehnologijo.
