Skozi dimnik do ulice gre mešanica plinov s produkti zgorevanja goriva iz kaminov, peči in ogrevalnih kotlov. Če pogledamo zasebne hiše, lahko vidite, da je glava cevi okronirana s posebnim vizirjem ali dežnikom. Na prvi pogled, te naprave, okrašene z figured kovanje, zapletene vzorce in številke, se zdi, da so le element dekor. Dejstvo je, da je napa na dimniku pomemben element sistema za odstranjevanje dima, pri čemer pravilna zasnova in namestitev vplivata na učinkovitost njegovega dela. Ta članek bo govoril o načelih dela, tipih in metodah samoproizvajalskih deflektorjev z lastnimi rokami.

Gradbeništvo

Dimnik - naprava, ki izgleda kot dežnik ali vizir, nameščen na glavo cevi, da jo zaščitite pred vlago. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Gradbeništvo колпаков всех видов состоит из следующих элементов:

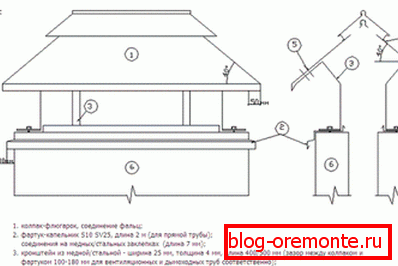

Gradbeništvo колпака для дымохода
  1. Zaščitni dežnik. Glave kapice v obliki stožca, piramide, polkrog ali druge, bolj zapletene oblike. Dežnik ščiti cev pred atmosferskim padavinam, ruševinam in pticam, ki vstopajo v dimnik.

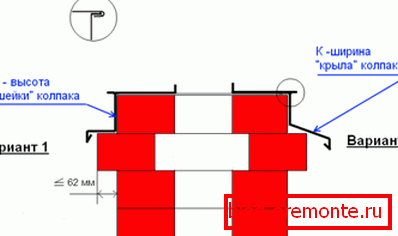

  2. Apron-kapljica. Ta element kapice ščiti konico cevi od kapljic, ki se odbijajo z dežnika. Pomaga povečati življenjsko dobo dimnika, preprečuje nastanek korozije, glive. Če je pokrovček nameščen na pravokotni ali kvadratni cevi, se uporablja predpasnik. Vrste pločevinke
  3. Mounts. Plastične plošče, ki se uporabljajo za priključitev vizirja na predpasnik. Število oklepajev je odvisno od velikosti dimnika in teže dežnika. Pritrdilni elementi opravljajo z varjenjem.

Pomembno je! Za dimnik lahko naredite kapuco s svojimi rokami iz pločevine, vendar pa so zapletenejše modele lažje kupiti ali naročiti. Najbolj priročen za vzdrževanje in uporabo obrazca - zaščitni dežnik z odprtim pokrovom. Zaradi gibljivosti tega elementa se med čiščenjem ali pregledom dimnika ne odstranjuje zaščitni vizir.

Za izdelavo trde cevi za dimnik uporabite neorozno pločevino. Običajno je, da svoje roke izdelate iz pocinkanega jekla, bakra ali aluminija. Krovnik na vrhu bakra ima plemenito senco, izgleda kot ugleden, vendar pogosto postane "žrtev" zbiralcev barvnih kovin.

Vrste

Obilje oblik in vrst dimnikov je proizvajalce prisililo k izdelovanju kape različnih oblik, stilov in velikosti. V trgovinah strojne opreme so izdelki naslednjih vrst:

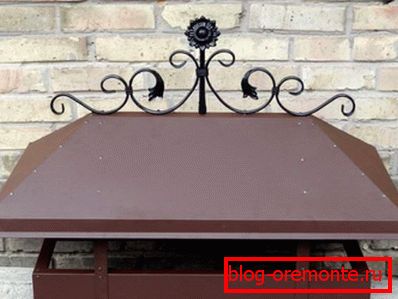

  • Standardna lopatica. Njen dežnik je piramida, izdelana iz pločevine, z oklepaji, pritrjenimi na pločevinko.

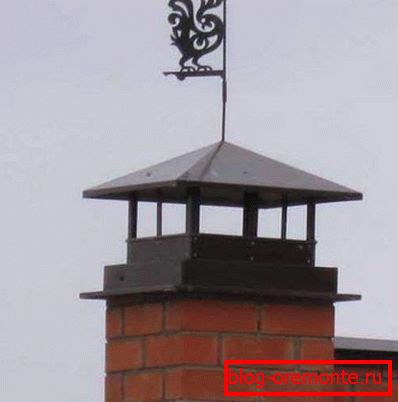

  • Štiri krilat vetrnica. Vrh takšnih modelov spominja na hip hip krov. Praviloma se uporabljajo za pravokotne cevi iz opeke.
  • Flyugarka s polkrožnim dežnikom. Uporablja se za vgradnjo na strehe hiš v evropskem slogu. V smislu povečanega vleka ima nizko učinkovitost, vendar je na platišču lepo videti.
  • Ploska vrana. Opremljen je z ravnim pravokotnim dežnikom, ki se uporablja za stavbe v slogu minimalizma in sodobnega. Ploščati pokrovček pokrova ne dopušča, da se sneg zdrsne, zato se nosilci takšnih modelov občutijo na povečano obremenitev in včasih postanejo deformirani.
  • Okrogla ploščad z dežnikom v obliki stožca. Ker se uporablja za zaščito okroglih cevi iz nerjavnega jekla, taki modeli niso opremljeni s kapljico.

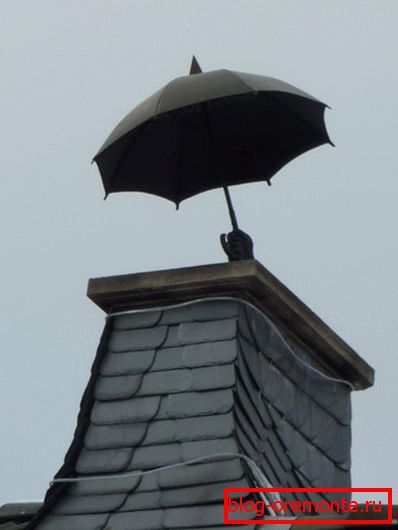

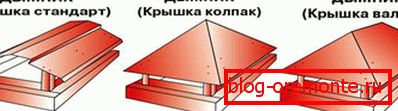

Vrste pokrovov za dimnike Različne vrste pokrovov na cevi

Bodite pozorni! Flyugarki zagotavljajo dodatne funkcionalne elemente: lopute, dvojne strehe, tečajna vrata. Ne bi smeli biti vključeni v izdelane podrobnosti, saj je glavna stvar pri izbiri deflektorja trajnost in učinkovitost. Nerazumna oblika lahko povzroči hrup ali vibracije v cevi.

Načela delovanja in funkcije

Pokrov na dimniku ne ščiti le pred vdori razbitin in vode v odvodni kanal za dim, ampak vpliva na vlečno silo. Tok zraka, ki se giblje vodoravno ali pod kotom, se razcepi in pada, kar povzroči učinek "sesanja". Zaradi tega se ustvari območje z zmanjšanim tlakom, v katerega poteka dima iz peči. Zaščitni deflektor izvaja naslednje funkcije:

Optimizacija potiska z deflektorjem
  1. Preprečuje vdor vlage v dimnik. Vlažnost v dimniku povečuje porabo goriva in ustvarja ugodne pogoje za širjenje glive.
  2. Zapira odprtje cevi iz padajočih vej, listov, razbitin, kot tudi ptičje gnezdenje. Kišobran zmanjšuje nevarnost požara, blokade. Zahvaljujoč njemu dimnik manj pogosto zamaši in deluje bolj učinkovito.
  3. Optimira delovanje dimnika. Pravilno izbrani vizir za 10-15% poveča učinkovitost dimnika. S pomočjo posebnih aerodinamičnih deflektorjev s turbinami reši problem pomanjkanja potiska.

Pomembno je! Čeprav se zaščitni dežnik dimnika šteje za dekoracijo, je najprej funkcionalni element odstranjevanja dima. Pravilno izbrana pregrada ne sme povzročati hrupa ali vibracij v dimovodnem kanalu.

Izdelava svojih rok

Za izdelavo dimnika s svojimi rokami je bolje izbrati enostavnejši model. Delo bo zahtevalo pocinkano jekleno pločevino, kovinske škarje, zavoje, marker, karton, varilni stroj. Postopek poteka po naslednjem vrstnem redu:

  • Z rokami se zaščitna kapica začne z odstranjevanjem meritev iz dimnika. Če želite to narediti, je bolj priročno uporabiti kovinski ruler ali merilni trak. Meritve so narejene natančno, brez naglasa.

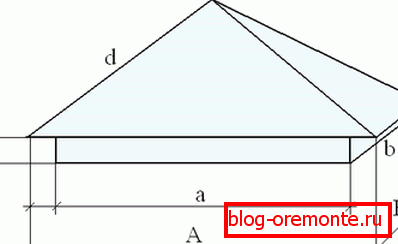

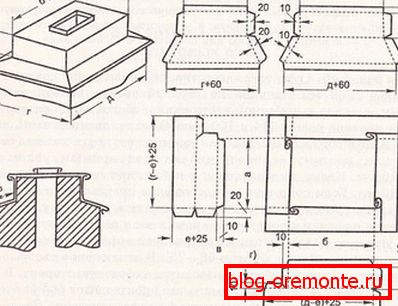

  • Naslednja faza - ustvarjanje vzorcev na kartonu. Upoštevajte, da je treba dežnik zlahka dati na dimnik, brez napora, zato se dimenzijam cevi doda reža 4-5 mm. Risba prihodnjih flygarki
  • Po končni odobritvi se risba prenese na kovinsko ploščo z oznako. Z uporabo škarij za kovine, izrežite dežnik.

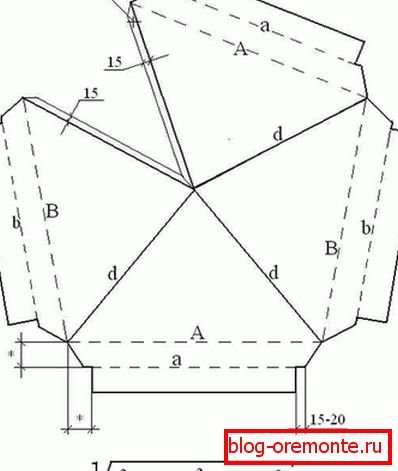

  • Obdelovanec je nameščen na priročno površinsko označevanje in upogibanje upogibne črte, ki je na risbi označena s črtkano črto, pod kotom 90 stopinj. Potem upognite črte, označene s črko "d". Na stičišču naredite 3 luknje z naklonom 15-20 cm in pritrdite ščitnik z zakovicami. Vzorec pometanja
  • Vzorec pločevinke se prenese tudi na kovinsko ploščo in izrežemo. Pregibi se obdelajo s stroji za upogibanje listov in se priključijo na dele z zakovicami. Vzorec pločevinke

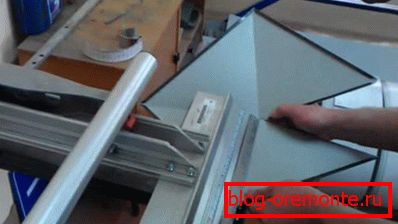

  • Nosilci zahtevane dolžine so narejeni iz kovinskih plošč in varjeni na predpasnik in dežnik. Mere varjenja, obdelane s premazom za kovine. Delo listogibom
  • Na pokrovu postavite prevleko proti koroziji in 1-2 sloja barve. Traja 1-2 dni, da se popolnoma posuši. Nato se namesti na vrh cevi.

Pomembno je! Najlažje je narediti pokrov kapuco na dimniku, če naredite kovinsko ploščo, ki jo zakriva lok. Pri ustvarjanju risbe upoštevajte, da pozimi teža snežne kapljice pade na nosilce, zato izberite kovino z zadostno debelino in močjo.

Samodejno izdelavo dežnika za zaščito dimnika pred vlago natančno izmerite dimenzije cevi. Pravilni model deflektorja izboljša videz strehe in optimizira delovanje sistema za odstranjevanje dima.
