Kako narediti streho pobočje z lastnimi rokami - izračun in

Srednja Rusija, bogata z iglavci in listavci, velja za zibelko lesene konstrukcije. Tradicionalno naselje, sesekljan piatistyonok, je bil zgrajen iz lesa, ta eleganten, prostoren stolp je bil okronan s trikotno streho. Vožnja po cestah naše države, prekrita z majhnimi vasmi na obeh straneh, upoštevajte, da je streha večine hiš takšne vrste.

Kljub starodavni zgodovini in tradiciji trikotna streha za zasebno hišo izgleda sodobno in elegantno, zato jo arhitekti uporabljajo v najbolj ambicioznih projektih. Uporaba sodobnih, funkcionalnih materialov za gradnjo znanja antičnih arhitektov, natančen izračun doseže omamljanje videza, izvirno in edinstveno. V tem članku boste našli vse potrebne informacije za njegovo zasnovo in gradnjo.

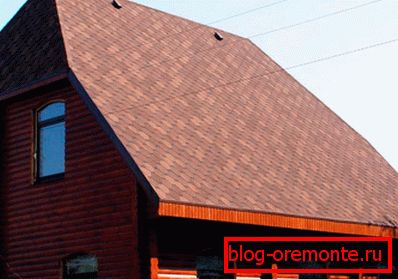

Trikotna streha stanovanjske hiše

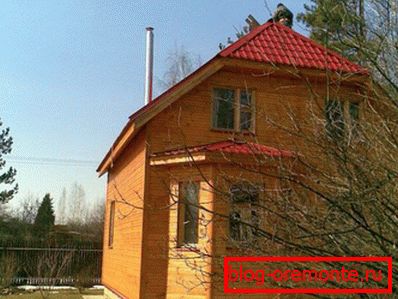

Lesena hiša s trikotno streho

Hiša projekt s poševno streho

Značilnosti oblikovanja

Zasnova strešne strmine hiše je nekoliko bolj zapletena od dvojnega pobočja. Glavna težava je, da so v eni točki priključeni trije elementi - dve stojni nosi in grebenski nosilec. Pravilna povezava z lastnimi rokami je občutljivo delo, ki ga lahko opravi samo visokokakovostni strokovnjak, ki lahko izvaja natančne izračune. Streha je sestavljena iz naslednjih elementov, ki prikazujejo shemo:

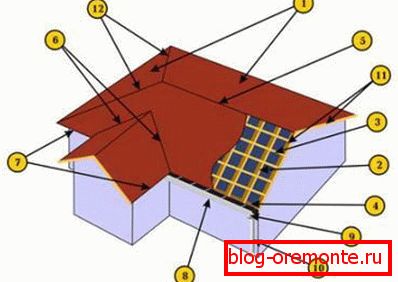

Naprava trike streho

  1. Streha na strehi. Eden od njih, čelni, ima obliko enakostranskega trikotnika, drugi dve trapeziji. Kot naklona tvori okvir, ki ga sestavljajo navadni in poševni špirovci, gospe in pomožni nosilni elementi trikotne strehe. Za določitev nagiba kota rampe se uporablja izračun ali priporočila proizvajalca strešnega materiala.
  2. Rafter nog. Gladke, trajne plošče, nameščene s tankim robom za večjo togost, na eni strani ležijo na mauerlatu, na drugi pa na grebenski nosilec. V napravi trikotne strehe se uporabljajo tri vrste špirovcev: privates, letve in diagonala. Diagonal oblike kolka, in čin in datoteke in barnes podpirajo trapezni žarki. Diagonalne, imenovane tudi "letala", nosijo povečano obremenitev, zato za njihovo izdelavo z lastnimi rokami uporabljajo plošče s prečnim prerezom, ki je več kot dvakrat več kot navadni splavniki ali jih enostavno povezujejo.
  3. Zabojnik. Plošče, pritrjene pravokotno na podnožje v vrsticah, so nosilci za polaganje strešnega materiala. Za namestitev letve uporabite neobložene plošče ali liste iz vezanega lesa, odporne proti vlagi, postavljene ravno. Mrežica za rešetke se uporablja za kovino, valovito in trdno za materiale iz rola in mehke strehe.
  4. Mauerlat Podporni žarek, ki se uporablja kot osnova za pritrditev nogavic. Svojo težo strešne konstrukcije razdeli na nosilne predelne stene in ga preusmeri na temelj hiše.
  5. Fad. Stičišče skodelic noge, najvišja točka strehe, njen vrh.
  6. Prečkajo drsalke, tvorijo endov, razlichkovki.
  7. Previsi Iztegnjeni deli strehe, ki jih sestavljajo ramete ali nogavice, zaščitijo stene hiše od vlage in vetra. Da bi lahko učinkovito opravljali naloge, ki so jim zaupane, bi morala biti njihova dolžina 40-50 cm in več. Glede na lokacijo je treba ločiti strehe in jamske previse.
  8. Odtok žleba. Eden od elementov strešnega drenažnega sistema zagotavlja odvod vode iz strehe.
  9. Vodi za dovod vode. Zberite vodne padavine in jih usmerite po odtočni sistem.
  10. Drainpipe. Nosi deževnico za nevihtne odplake.

Streha, ki jo sestavljajo 3 drsalke, je težko načrtovati, težko graditi, tako da začetnik ne more s svojimi rokami, če s pomočjo visoko usposobljenega strešnega mojstra, ki bo izvedel načrtovanje in izračun.

Sestava trnovega sistema

Raft strešni sistem включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

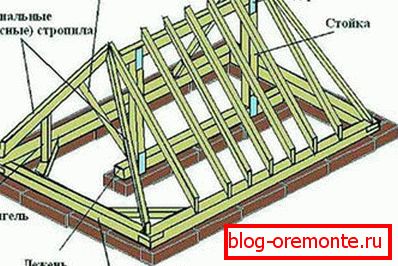

Raft strešni sistem

  • Mauerlat Kot smo že omenili, je to les z rezilom 100x100 mm ali 150x150 mm, ki deluje kot podpora za pritrditev nožev. Nahaja se na zunanjih podpornih stenah hiše.
  • Leži Žarek istega odseka kot mauerlat, ki opravlja iste funkcije, je le njegova notranja nosilna pregrada, ki se uporablja za namestitev navpičnih stebrov nagnjenega sistema fuga.
  • Progres. Bar, ki je nameščen na stičišču krmnih nog. Oslabi na stebre.
  • Podkonykovye rack. Vertikalne opore iz lesa, ki podpirajo grebenski strešni greben, prenaša svojo težo na podporno notranjo steno, ki je na koncu temelj.
  • Navadne nogavice. Plošče s profilom 50x150 mm, ki podpirajo trapezne strehe. V zgornjem delu so pritrjeni na grebenski nosilec, spodnji pa na električno ploščo.
  • Narožniki. Ali pa, kot se imenujejo pol-noge, imajo drugačno dolžino, ki se povečuje z razdalje od kolka. Zgornji del je pritrjen na diagonalne špirovce in ne na grebenski nosilec.
  • Dijagonalni špirovci. Dve trnovo noge, ki gredo od grebena do obeh vogalov hiše, v kateri je poravnana nagnjena streha. Tvorijo nagib kolka in so daljši od ranga in datoteke. Zato jih je treba izdelati iz desk večjega dela.
  • Sprengelove kmetije. Podporni elementi trikotne oblike za diagonalne strešnike trikotne strehe. Namestijo se, če je dolžina rafterskih špirovcev prevelika, nato pa, ko so sag. Njihova potrebo določa izračun obremenitve na diagonalnem rafterju.
  • Stojala. Rekviziti, ki se nahajajo pod kotom 45 stopinj, podpirajo noge za škarje, jih zaščitijo pod deformacijo.

Raft strešni sistem насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Vrste strešnih sistemov

Različne postavitve zgradbe v izgradnji omogočajo uporabo ene od dveh vrst strešnih sistemov, ki se razlikuje glede na število uporabljenih nosilcev:

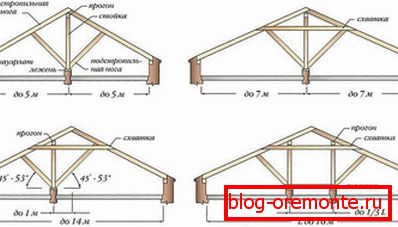

  1. Viseče. Uporablja se, če notranjost hiše ni predvidena za nosilno steno. V odsotnosti podpore na sredini, ramne noge počivajo le na zunanjih stenah, s katerimi se močno trgal. Zato za stabilizacijo sistema uvedemo številne pomožne elemente, ki povečujejo konstrukcijo strehe. Viseči sistem je težko storiti sami.

    Viseči ograjni sistem

  2. Nezaslišano V notranjosti stavbe je podporna stena, ki se lahko uporablja kot dodatna podpora za špirovce ali grebenski nosilec. Na njej je postavljen Lezhine, stojala so podprte proti njej, ki podpirajo greben. Naprava na poševnem sistemu je možna, če obstajata dve notranji podpori.

Suspendirani sistem škarij

Izkušeni strešniki priporočajo, da dajejo prednost natančno nagnjenemu strešnemu sistemu strehe, saj je bolj zanesljiv in stabilen, lažji je izračun in oblikovanje. Okvir strehe je izdelan z roko iz kovine ali lesa. Če je izbira padla na kovinske nosilce, je bolje uporabiti vogale. Toda najpogosteje nosilni elementi so izdelani iz lesa, zato je cenejši, cenovno ugoden material.

Gradbeni proces

Da bi zgradili nagnjeno streho z lastnimi rokami, morate kupiti potrebno les, strešni material, hidroizolacijski film, zadrge, izolacijo in parno zaščitno membrano. Vse lesene elemente obdelamo z antiseptičnimi spojinami in zaviralci gorenja, da zmanjšamo nevarnost požarov in poškodb lesa. Namestitev poteka po naslednjem načrtu:

  • Namestite napajalno ploščo. Če je hiša zgrajena iz plinskega silikata ali opeke, se bo po zgornjem robu sten, na katerem bodo pobočja zgradili, ustvarili armirani betonski jermen, estrih, v katerega so pritrjeni kovinski vijaki, da se pritrdi električna plošča. V leseni hiši je podporna palica pritrjena na sidrne vijake, v nekaterih primerih pa njegovo vlogo igrajo zgornje prirobnice hlodovine. Hidroizolacijski sloj, na primer ruberoid zložen v dva, je treba položiti med steno in električno ploščo. Pritrdilni zatiči so nameščeni med pritrdilnimi robovi. Kot mauerlat, popravijo posteljo.

    Načini namestitve kartice

  • Namestite podsko rack. Najpomembnejša stvar v tem primeru je zagotoviti, da so pravokotni na tla. Zato, dokler se ne potegnejo skupaj s grebenskim pultom, so ojačane z začasnimi oporniki. Med namestitvijo večkrat preverite kot na ravni stavbe. Na vrhu stojala je nameščen grebenski nosilec na kovinskih vogalih ali nohtih.
  • Polaganje navadnih nosnih nog. Najprej naredite raft vzorec, označite, da je ugreznjen pod mauerlat, nato pa vse ostale na vzorcu. Pritrdite prvi in ​​zadnji pariški par, raztegnite nit med njimi, na kateri so ostali nogi poravnani in nastavljeni. Če je dolžina špirovcev večja od 4,5 m, jih podpirajo oporniki, ki segajo od podstavka pod kotom 45 stopinj. Korak med navadnimi špirovci določa izračun obremenitve.

    Tri-Roof Rafters

  • Namestite diagonalne špirovce. To je najtežji trenutek sestavljanja trikotne strehe. Zgornji del diagonalnih špirovcev je povezan z grebenom, spodnji pa so pritrjeni na konca žlebove plošče. Med njimi so postavili inline škarje, ki so oblikovali kolk. Običajno je dovolj, da ima 3 noge z višino 60-90 cm, če pa se namerava vstaviti okno, se za podporo podpre še dodatni škarnik.
  • Pritrdilni splavi so pritrjeni na diagonalne trnovaste noge z uporabo žebljev ali kovinskih vogalov. Na dnu gugalnice naredite drevo za pritrditev na mauerlat.

    Montaža borovega lesa

  • Filete so pritrjeni, pritrjeni s kapami, namestijo vetrne plošče, pritrdilne elemente pod odvodom žlebov. Okvirni plašč okrasi dekorativni material.

Material za strešne kritine

Preden pokrijete strešni material strešne kritine, izvedite hidroizolacijo. Na površini zemlje raztegnite film, ga razrežite na trakove. Potem so na špirovcu fiksirani vodoravno s pomočjo gradbenega spenjalnika, ki se prekrivajo 10-15 cm. Na vrhu hidroizolacije je pritrjen protipovrat tanke letve in vgradnja zabojnika. Za kovino in valovite talne obloge namestite mrežo vzorec letve in mehko streho, le trdno.

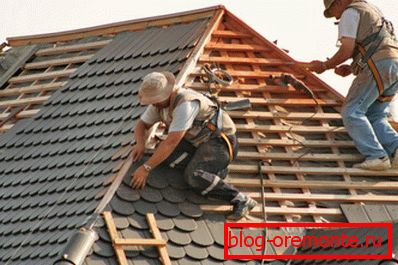

Namestitev mehkih ploščic na nagnjeno streho

Tla iz strešnega materiala se začnejo od spodaj, razporejati liste ali rezine, tako da se med seboj nahajajo na spojih za 10 cm. Vsi šivi in ​​vogali med pobočji se obdelajo s tesnilom na osnovi silikona. Pripomočki uporabljajo samo tisto, ki je priloženo strešnim materialom. Običajno so posebni žeblji ali vijaki iz pocinkane kovine, opremljeni z gumijastim klobukom. Ko se zategne, se takšna kapica izravnava, da zaščiti luknjo pred vlago, tako da streha ne pušča.

Trikotna streha ni samo estetska, temveč tudi funkcionalna rešitev za strešne ureditve, katerih stroške se izplačajo z dolgo življenjsko dobo in visoko stopnjo zaščite pred vetrom in padavinami!
