Kako narediti trnov sistem

Gradnja nove hiše je težek in zapleten proces. To še posebej velja za načrtovanje in namestitev pristaniške strehe, ki mora zaščititi prebivalce pred dežjem in snegom. Zahvaljujoč sodobni tehnologiji je mogoče namestitev več delov in strukturnih elementov stavbe izvajati samostojno, ne da bi zaposlovali ekipo specializiranih delavcev. Ko se domači lastniki odločijo za vgradnjo strešnega sistema z lastnimi rokami, morate spoznati vse nianse, saj pravilno nameščena streha prihranijo čas in denar.

Iz česa je sestavljen

Rafting strešni sistem

Vsi vedo, da je strešna streha oblike trikotnika, sestavljene iz dveh pravokotnih polov, enakomerno razporejenih drug na drugega, ki jih pritrdi notranji sistem. Posledično se ustvari učinek naravnega in avtonomnega čiščenja površine pod vplivom teže od dežja, snega, toče, listov in umazanije brez sodelovanja zunanjih sil. Preden naredite trnov sistem, morate poznati svoje osnovne strukturne komponente.

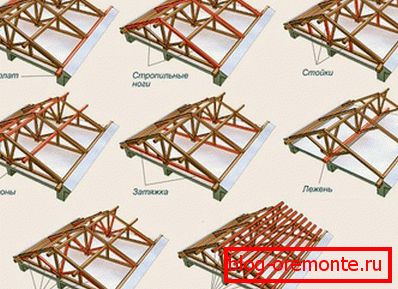

Sistem Rafter sestavlja več komponent:

  • Nagrada - les s prečnim prerezom 100-150 mm, nameščen na podpornih stenah okoli oboda stavbe, da se porazdeli tovor, ki ga ustvarja nosilni sistem.
  • Kone - svetlobni pramen, ki povezuje vse nosilne nize vzdolž ene črte skupaj na samem vrhu strehe, da ohrani konstrukcijsko stabilnost in stabilnost med močnimi obremenitvami vetra.
  • Rafter nog - lesa ali plošče s prerezom 100-150 mm, ki je postavljen pod kotom na mauerlat, s čimer se oblikuje enakovredna trikotna oblika. Na ta način se celotna obremenitev, ki se prenaša s strehe in celotne konstrukcije, enakomerno porazdeli na električno ploščo in nosilne stene. Odvisno od teže strešnega materiala so razcepne noge nastavljene 60-120 mm narazen.
  • Sves - štrli iz stene za 400 mm strukture, da bi ustvarili podružnico od sten dežja ali talilne vode.
  • Leži - žarek s presekom od 100-150 mm, ki je na ravni mauerleta vzporedno z grebenom, da se ustvari dodatna podpora za težo, preneseno na stropne stebre.
  • Podkosi - Zategovanje, ki tvori trdno strukturo za velike raztezanje.
  • Filly - plošče, ki so nameščene kot nadaljevanje špirovcev za oblikovanje strešnega nagiba pri kratkih nogah nog.
  • Stojala - palica s segmentom 100-150 mm, ki se nahaja v navpični legi med notranjimi stenami ali leži in križišče grebena s kraki za prenos in distribucijo celotne mase strukture.
  • Zategovanje - spodnji žarek - prečk, ki povezuje dva spodnja konca krakov, da se prepreči, da se celotna konstrukcija razhaja na straneh.
  • Debelost - plošče ali palice za krepitev strešnega sistema in namestitev strešne pite.

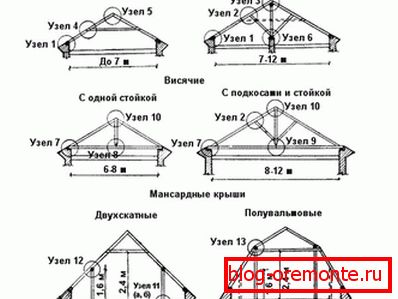

Različne oblike rafterskih sistemov

Odvisno od prisotnosti ali odsotnosti določenih konstrukcijskih elementov obstajata dve vrsti nosilcev - to so viseči in najlonski splavi, pa tudi njihova kombinacija.

  • Viseče škarje - nastavite, če je višina zunanjih sten manjša od 10 metrov s primerno debelino in brez notranjih sten - pregrad. To obliko je treba dopolniti z zategovanjem na dnu špirovca.
  • Spuščeni špirovci - nameščene z višino zunanjih sten, večjih od 10 metrov, s prisotnostjo notranjih nosilcev stebričkov, ki so nameščeni na tleh ali nosilnem nosilcu.

Ko izberete vrsto truss sistema, lahko nadaljujete z izračuni.

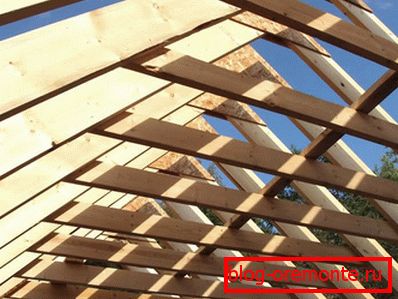

Dimenzioniranje

Dimenzioniranje

Za pravilno izračunavanje velikosti in oblike strehe je treba upoštevati določena pravila.

Bodite pozorni! Vsaka strešna streha mora imeti kot 5 do 90 stopinj, v nasprotnem primeru bo namestitev zelo težavna in z dodatnimi težavami med delovanjem hiše.

V primeru pogostih in močnih padavin na območju gradnje lahko ustvarite nagnjeno streho, kjer ima zgornji del nežni nagib, spodnji pa z ostrim nagibom. Med izbiro kota morate razmišljati tudi o hitrosti vetra - bolj ostro kot streha, bolj bo videti kot ladijsko jadro. Zato je treba izbrati povprečno velikost in višino špirovcev ob upoštevanju vseh vremenskih dejavnikov in mase strešne pite.

Poiščite območje enega naklona strehe:

Površina rampe = Dolžina ramp, pomnožena s širino ploščadi

S tem:

Širina nagiba = Dolžina zidu + Dolžina protruma, pomnožena z 2

Višina naklona v tem primeru je enaka dolžini špirovcev.

Število špirovcev se izračuna po formuli:

Število podnožnih nog je enako dvojni širini pobočja, deljeno s korakom med špirovci.

Zdaj izračunamo dovoljeno obremenitev:

Masa strehe je enaka vsoti teže vseh plasti strehe na kvadratni meter. Prav tako je treba dodati 10% rezultatov.

Dodamo obremenitev iz vpliva okoljskih dejavnikov in kota naklona strehe na pridobljeno vrednost. Odvisno od teh podatkov, morate izbrati gradivo za ustvarjanje trnovega sistema.

Namestitev

Namestitev стропильной системы

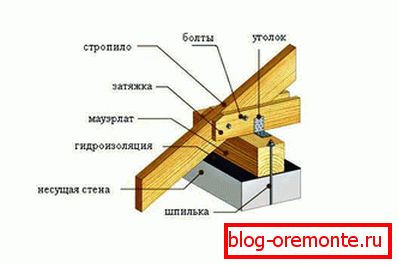

V primeru betonskih ali opečnih sten se izvede namestitev plošče. Če je sestava sestavljena iz hlodov ali lesa, bo vrh stene igral vlogo plošče.

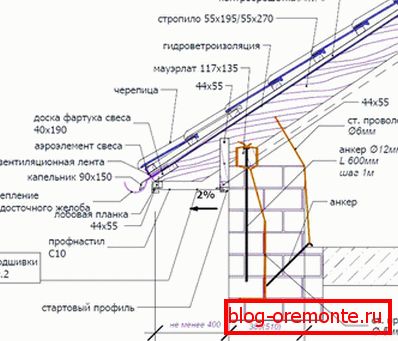

Krovska naprava

Kovinske palice so pritrjene na betonsko ali opečnato konstrukcijo na vrh s korakom 1-1,3 m s prečnim premerom 1 cm in z njimi izrezljane niti in po njihovi polni namestitvi je plošča z močjo postavljena na vrh. Prav tako morate med mauerlatom in steno ustvariti hidroizolacijsko plast, da preprečite vdor vlage in vode. Stene iz pene betonskih blokov v spojih je treba dodatno ojačiti in vliti z 200-300 mm betonom.

Za gradnjo z dostojno varnostno stopnjo uporabite mauerlat v obliki prečnega prereza 150 mm. Vgrajen je na navojne palice na območju zgornjega roba sten (poseben kanal za Mauerlat) na hidroizolacijski plasti. Za dolge nosne noge z veliko težo lahko namestite dodatno podporo s poudarkom na soncu.

Montažne metode

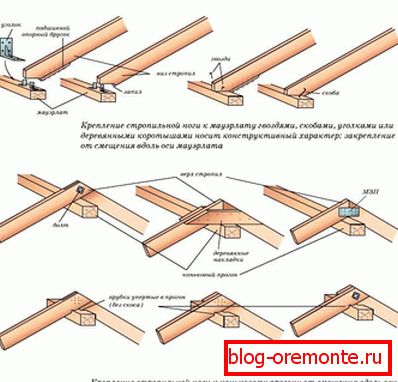

Zdaj lahko nadaljujete z montažo nogavic s kombinacijo najlonskih in visečih sistemov. Če želite to narediti, vzemite žarke z dimenzijami okoli 50-70 x 150-170 x 6000 - In9000 mm in naredite začetno predlogo ene podnožne noge, vzdolž katere bodo drugi stebri ustvarjeni kasneje.

Ko je prejeto zahtevano število grobov, se lahko začne namestitev špirovcev na električni plošči. Poleg tega se pri grebenovih palicah povežemo z žeblji in s prekrivanjem snopa z vijaki z vijaki. Pri vgradnji najlonskega sistema je treba podpornike namestiti s korakom, ki je bil predhodno določen v fazi projektiranja. Po zaključku so špirovci povezani z grebenom na vrhu nosilcev z nosilci, vijaki ali kovinskimi vogali.

Pritrdilni splavniki s previsom

Sedaj je treba trdnost konstrukcije dati z namestitvijo spodnjih zategovanj in zgornjih vijakov. Če se na območju prebivanja pogosto pojavijo močni vetrovi in ​​nevihte, se streha lahko okrepi z diagonalnimi vezi z enostavnimi deskami.

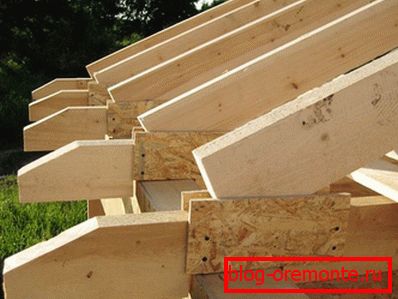

Škarje z nosilci in dvojnimi pihalniki

Po tem je letev nameščena na obzorju in nameščena strešna pita. Za zaboje uporabite suho lužo brez razpok in vozlov, ki se začnejo namestiti v bližini grebena s smerjo od vrha do dna. Tako se izvede namestitev obeh strani, da dobimo dobro površinsko trdoto.

Tako je sistem strehe strehe garaže ali majhne zgradbe ustvarjen brez vključevanja ekipe strokovnjakov in z znatnim prihrankom denarja.

Video

Priporočamo ogled videoposnetka o vgradnji ogrodja lesene hiše:
