Kako natančno izračunati profile profilov - navodila in

Profesionalni list je sodoben strešni material, ki je valovita pocinkana jeklena pločevina s polimerno ali barvno prevleko. Vrednotijo ​​se po ugodni ceni, trajnosti in praktičnosti, zato se pogosto uporablja v zasebnih stanovanjskih zgradbah z nizko rastjo. Poleg tega, znanje, kako izračunati strešno ploščo in pravilno opravljanje rezanje, lahko znatno prihranite pri strešnih delih. Obstajajo posebni programi, ki pomagajo hitro ugotoviti, koliko listov bo potrebno za prekrivanje strešnih ramp, vendar se ti izračuni lahko izvedejo neodvisno brez uporabe kalkulatorja. V tem članku bomo opisali, kako samostojno izvesti natančen izračun potrebnega števila strokovnih listov.

Oblikovanje

Treba je začeti izračun potrebne količine strokovnega lista z zasnovo strehe, izdelavo diagrama ali risbe. Med tem procesom je potrebno natančno določiti število, obliko, velikost in nagib strešnih pobočij, saj je odvisno od teh parametrov, koliko so potrebni listi valovitega kartona in kakšne blagovne znamke je mogoče uporabiti. Odvisno od zasnove:

  • Debelina profesionalnega lista. Na konstrukcijah z naklonom, manjšo od 45 stopinj, se snežne snežnice na pobočjih ustvarjajo dodatno težo na tleh in strešni okvir konstrukcije, zato uporabljajo profilno folijo z veliko debelino. Če je to strmejše, se lahko tanjši nosilec uporablja za prekrivanje. List debelih jeklenih gredic ima višjo trdnost in nosilno zmogljivost, vendar stane več.
  • Velikost navpičnih in vodoravnih prekrivanj. Pri izračunu materiala bo nujno vključen koeficient, ki odraža količino nagiba strehe, saj je odvisna od postavitve prevleke. Pregrinjali so se preklopi na sklepe med njim. Šibkejše strešne pobočja, manj priporočljivo prekrivanje. Za strukture z nagibom 12 stopinj je priporočljivo opazovati prekrivanje 25-30 cm, kar zmanjša uporabno površino enega lista in povečuje porabo materiala.

Обратите внимание! Oblikovanje и точный расчет необходимого количества профлиста помогает сократить расходы на кровельные материалы, избежать ошибки при раскрое и минимизировать отходы. Упростить вычисления поможет онлайн-калькулятор, в который нужно просто ввести размеры, число и уклон конструкции. При определении оптимальной формы и вида конструкции учитывают климатические условия региона строительства и формы сооружения.

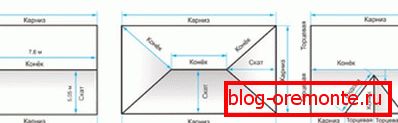

Postavitev postavitve Strukturne meritve so različne vrste

Izračun z uporabo kalkulatorja

Sodoben program kalkulatorja, ki je v javni domeni, lahko v nekaj sekundah šteje, koliko strokovnih listov je potrebno za konstrukcijo strukture. Če želite to narediti, preprosto vnesite izvirne podatke: število žarkov, njihovo obliko, velikost in naklon. Programi vam omogočajo hiter in natančen izračun, poleg tega pa imajo dodatno funkcionalnost:

  1. Hitri in natančni izračun potrebnih materialov za streho kompleksne oblike.
  2. Avtomatska konstrukcija strešne konstrukcije in izvedba optimalnega rezalnega pokrova.
  3. Sposobnost spreminjanja nekaterih parametrov in primerjavo rezultatov z namenom zmanjšanja porabe materiala in stroškov.
  4. Zmožnost natančnega določanja potrebnega števila dodatnih elementov strehe strokovnega lista (grebenski profil, čepi, spojne palice, doline, vetrnice).

Upoštevajte, da je izračun, opravljen s strojno metodo, zelo natančen in vam omogoča hitro vizualizacijo strešnega projekta. Bolj zapleteno oblikovanje strehe, večja je napaka pri ročnih izračunih, zato je za izračun potrebne količine materialov za strukture z več udarci bolje uporabiti program kalkulatorja.

Osnovni parametri

Načelo izračunavanja potrebnega števila listov za pokrivanje strehe temelji na enostavnih matematičnih formulah, katerih izračun je mogoče enostavno izvesti brez uporabe kalkulatorja. Da bi to naredili, morate vedeti natančne dimenzije (dolžino in širino) strehe, upoštevajoč previs, kot tudi njihov nagib. Nadaljnji izračuni temeljijo na naslednjih parametrih:

  • Kvadratni stingray. Določeno je z uporabo trigonometričnih formul glede na obliko. Če ima površina strehe pravokotno obliko, da izračunate površino strehe, morate širino pomnožiti z dolžino. Če je streha asimetrična, se izračun izvede posebej za vsako rampo, da bi se izognili napakam pri določanju zahtevanega števila profiliranih listov.
  • Območje stanja profilirano. Pri izračunu zahtevane količine materiala upoštevajte uporabno površino pločevine, ne pa polno. Ta indikator odraža velikost kritja strokovnih listov minus prekrivanja, odvisno od znamke, števila, višine strešnih valov in naklona konstrukcije. Manjši valovi materiala in manjši naklon, manjši je ta indikator in večja poraba valovitega tla.

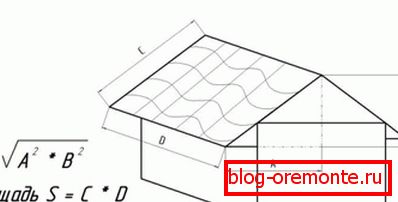

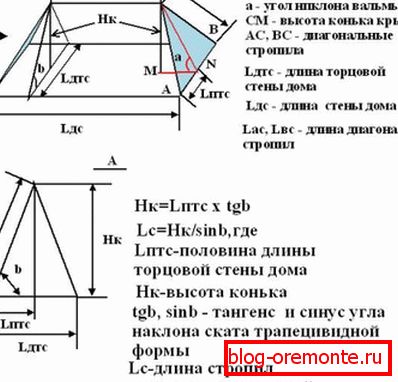

Določanje strešne kritine Določitev območja dvojne strehe Določitev področja strehe kolkov

Pomembno je! Pri izračunavanju zahtevane količine profiliranega lističa ni priporočljivo uporabljati uporabne površine materiala, ki ga je določil proizvajalec, saj je povprečni indikator, ki ne upošteva nagiba strehe. Program kalkulatorja natančneje izračuna, saj izračuna ta indikator strokovnega lista v skladu z zasnovo strehe.

Štetje tehnologije

Tudi brez uporabe kalkulatorja za izračun, lahko natančno določite, koliko listov valovite plošče bo zahtevalo prekrivanje strehe. Da bi se izognili napaki, je treba natančno izmeriti dolžino, širino in nagib. Nadaljnji izračuni se izvajajo v skladu z naslednjo shemo:

  1. Prvič, določimo območje naklona. Če je streha dvojno pobočje, ima pravokotno obliko, ta parameter pa lahko izračunamo tako, da širino pomnožimo z dolžino te geometrijske slike.
  2. Potem določite celotno površino strehe, pri čemer dodate območje posameznih delov. Če je streha simetrična, potem olajšajte.
  3. Izračunajte uporabno površino pločevine, upoštevajoč velikost vodoravnega in navpičnega prekrivanja.
  4. Ugotovite, koliko materiala je potrebno, tako da delite celotno površino strehe z učinkovito površino posameznega lista. Ta številka je zaokrožena.
  5. Ocenjujejo, koliko listov je potrebno za vodoravno vrsto strehe, ki deli širino pobočja s koristno širino profila.
  6. Ocenite, koliko listov potrebujejo vodoravne vrstice. Za to je dolžina naklona deljena z uporabno dolžino materiala.
  7. Na koncu je izračunano potrebno število dodatnih elementov, ob upoštevanju, da je njihova standardna dolžina 2 m, priporočeno prekrivanje pa je 10-20 cm.

Izkušeni obrtniki trdijo, da obstaja način za lažji izračun valovitega tlaka, da se prekrije streha. Če želite to narediti, morate kupiti strokovni list, katerega dolžina ustreza dolžini naklona. Ta tehnologija omogoča zmanjšanje horizontalnih prekrivanj, pa tudi zmanjšanje porabe materiala.

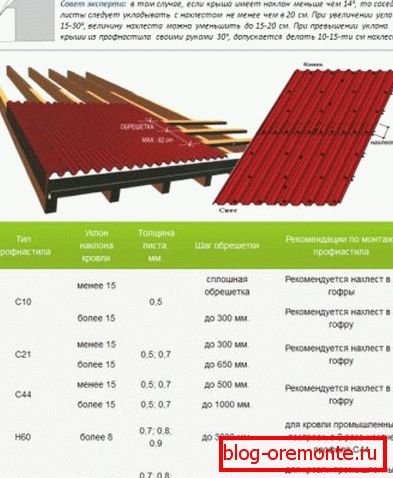

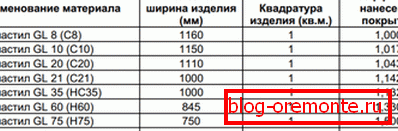

Priporočena prekrivanja Uporabna širina materiala različnih blagovnih znamk
