Kako postaviti dimnik opeke z lastnimi rokami - diagram in

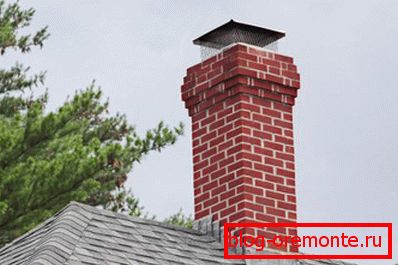

Večina zasebnih hiš, ki se uporabljajo za stalno prebivališče, opremijo vse vrste ogrevalnih naprav. Kotli, peči in kamini, ne glede na vrsto uporabljenega goriva, morajo biti opremljeni s kanali za odvod dima, skozi katere se izpusti preostali produkti izgorevanja v ozračje. Opečni dimnik se šteje za klasično konstrukcijo peči in kljub številnim analogom iz cenejših in cenovno dostopnih materialov ostaja najbolj priljubljen način, kako se znebiti dima.

Gradbeništvo

Na prvi pogled se zdi, da je opečni dimnik za ogrevalni kotel ali kamin le navpično zložena cev. Ta vtis je zavajajoč, saj mora sistem za odstranjevanje dima pravilno delati, zato mora cev dati določeno obliko in dolžino. Naprava opečnega dimnika je sestavljena iz naslednjih delov:

Gradbeništvo канала дымоудаления из кирпича
  • Montirana cev. Ta izraz se nanaša na območje dimnika, pritrjen na peč kotla ali kamina. Začne se od stene grelnika in se konča v 5-6 vrsticah do prekrivanja medsebojnih povezav. Polaganje je nameščeno z obveznim spoštovanjem ligacije spojev med opekami.
  • Ponovitev. Fluff se imenuje širitev dimnika, ki se začne pred 5 do 6 vrsticami in se prekriva in konča po prehodu. Polaganje fuzije se izvede z vstavitvijo opečnih plošč, s čimer se zunanji rob cevi poveča za 250-400 mm.
  • Riser. Izraz "riser" se nanaša na navpični odsek dimnika, ki poteka skozi podstrešje do strehe hiše. Polaganje dvižnika je ravno z žlico, križanjem ali verigami.
  • Vidra. Otter je še eno razširitev opečnega dimnika, ki se začne takoj po tem, ko je prišel na streho. Ta del cevi je širši od dvižnika 100 mm na vsaki strani, ki služi kot zanesljiva zaščita pred prodiranjem vlage v režo med dimnikom in streho.
  • Vrat. Ploski del cevi, ki se začne po vidri in ustreza velikosti dvigala, se imenuje vrat.

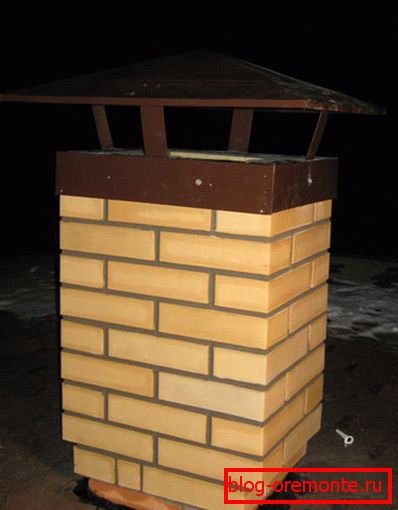

  • Pokrovček. Opečni dimnik se konča z dvema vrstama zidov, izdelanih s podaljškom. Ta del cevi se imenuje vrh. Na njem je nameščen deflektor ali vetrna črta, da se voda in ostanki zaščiti pred vstopom v kanal izpušnih plinov.

Pomembno je! Za oblikovanje učinkovitega opečnega dimnika z lastnimi rokami morate upoštevati tri glavna pravila: opazujte enako velikost kanala za odvajanje dima po celotni dolžini, izberite del v skladu z volumnom kotla ali peči in izogibajte se vrtenjem in notranjim vogalom.

Izbira materiala

Graditi dimnik, morate poskrbeti za izbiro kakovosti in primerne za izvedbene značilnosti materiala. Profesionalne peči priporočajo rdeče trdne opeke. Širina ene opeke je 125 mm, pri čemer upoštevamo centimeter šive med njim, s tem materialom so postavili opeko dimnik 140x140 mm, 14x270 mm ali 270x270 mm. Pri pregledu opeke ob nakupu bodite pozorni na naslednje značilnosti:

  1. Barvna ravnost. Visokokakovostna opeka ima enoten, bogat rdeč barvni odtenek. Prisotnost belega cvetja, nečistoč kaže na prisotnost v sestavi apna, nizke kakovosti glin in drugih nečistoč.

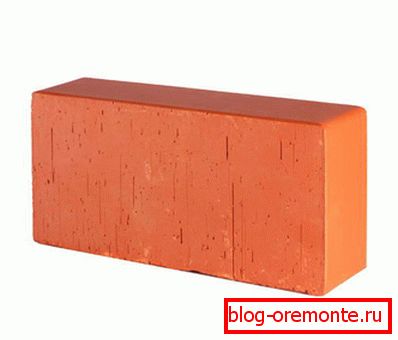

  2. Celovitost Moč - glavno merilo za izbiro gradiva za gradnjo dimnika. Če na površini opeke najdemo razpoke in žetone, potem je najverjetneje izdelana brez skladnosti s tehnologijo nizko kakovostnih surovin. Trdna rdeča opeka za dimnik
  3. Ujemajoče velikosti. Med inšpekcijskim pregledom je treba izmeriti več naključno izbranih opek z ravnilom in preveriti velikost skladnosti s standardom GOST za to vrsto gradbenega proizvoda. Zidarska opeka različnih velikosti izgleda nejasna in ne služi dolgo.
  4. Pravilna geometrija. Če želite preveriti pravilnost geometrijske oblike, vzemite dve opeki in se nanašajte drug na drugega. Če med njimi ni oblikovanih vrzeli in vrzeli, jih lahko varno kupite. uporaba slabo opečenih opek za gradnjo dimnikov

Bodite pozorni! Opeka je toplotno odporen material, ki lahko vzdrži temperaturo 400-500 stopinj, na katerega se ogreva dim. Tako, da šivi ne postanejo šibka točka dimnika, uporabite rešitev na osnovi gline ali posebnih suhih mešanic, ki jih priporočajo proizvajalci za izdelavo peči. Široka širina šiva velja za pomembno merilo za kakovost zidarja, boljša je tanjša.

Zaporedje sestavljanja

Za izgradnjo opečnega dimnika z lastnimi rokami potrebujete posebno znanje in veščine, zato najpogosteje gradnjo cevi, kot kamin ali peč, opravlja profesionalni štedilnik. Kvalificirani obrtniki ustvarijo kompleksne, funkcionalne oblike v obliki kače za učinkovitejše ogrevanje, opremijo kanale za dovod zraka in okna. Zidarski dimnik najpreprostejšega oblikovanja je naslednji:

  1. Pod lokacijo kamina, štedilnik ali kotel nalijejo temelj, ki ni povezan z glavnim. Višina polnilne baze se izračuna na podlagi teže peči in dimnika. Običajno je zadostna debelina 30-50 cm, po potrebi pa je ojačitev ojačana.
  2. Po izgradnji peči ali vgradnji grelne naprave začnemo položiti cev za zgrabitev. Polaganje se izvaja s strogo spoštovanjem prevara. Za zmanjšanje števila potaknjencev se uporablja žlica žlice.

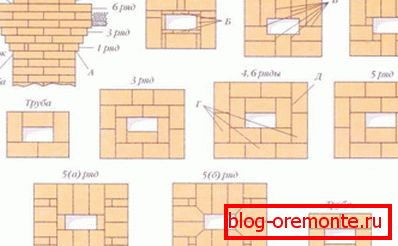

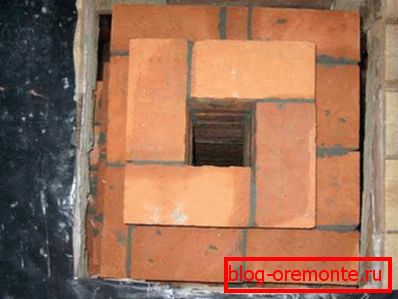

  3. Za 5-6 vrstic do stropa začne širiti puh. Na tem mestu se dimenzije cevi povečajo na 250-400 mm z uporabo četrtine opek. Postavljeni so znotraj kletka tako, da notranja površina kanala za odvajanje dima ostane ravna. Ustvarjanje fuzioniranja poteka v 5 vrsticah, zadnja pa je položena v trdne opeke ob spoštovanju oblačil. Shema polaganja za dimnik Dimnik
  4. Med delom na podstrešju postavite odtočno cev, katere mere so enake širini in dolžini nameščene cevi. Na nagibu strehe med špirovci izrežite luknjo za izhod dimnika navzven.

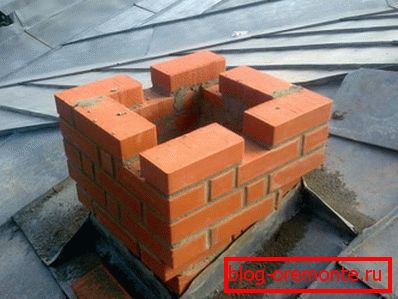

  5. Po dvignjenem 1-2 vrsticah nad streho se vidra začne spuščati. Odvisno od geometrije in naklona pobočja je enostransko ali večstransko. Vidra je sestavljena iz 9 vrst opek, od katerih je vsaka četrta širša od prejšnje. V zadnji vrstici je treba upoštevati pravilno liganje med šivi. Oblikovanje vidre izpušnega kanala za dim

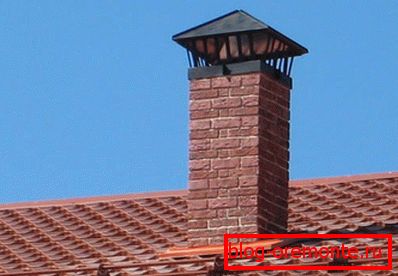

  6. Nato zgradite vrat dimnika in pokrovčka. Nosite muhe na vrhu. Flyugarka na vrhu dimnika

Pomembno je! V postopku izvajanja fuzinga, vidre in izdelave vrhov je potrebno rezati opeko, da dobimo zahtevano velikost. Da bi zagotovili gladko notranjo površino izpušnega kanala za dim, je potrebno dobro in enakomerno rezanje. Opekarski mojstri z izkušnjami enega gibanja delijo opeke do želene velikosti, vendar je lažje in hitreje uporabljati stroj za brušenje in rezanje.

Postavitev zidarskega kaminskega kamina

Napake pri namestitvi

Neusklajenost med gradnjo opečnega dimnika s strani neprofesionalnega učitelja povzroči finančne izgube, požare in povečano tveganje zastrupitve z ogljikovim monoksidom. Težava je v tem, da po zaključku projekta ni mogoče odpraviti napak, najpogosteje je edini izhod popolna demontaža in rekonstrukcija cevi. Pogosti problemi pri delu odstranjevalcev dima verjamejo:

  • Neprimeren material. Nevedno ali s ciljem varčevanja denarja, lastniki stanovanj, ki gradijo lastne dimnikarne votline, silikatne, reciklirane opeke. Uporaba dimnika iz takih materialov ni varna.
  • Kanal za spreminjanje velikosti. Zaradi spremembe velikosti kanala se sila sile dimnika zmanjša, sedimentacija saj se zgodi in pride do zastojev v notranjosti cevi.
  • Nezadostna dolžina vratu cevi. Zaradi te napake je potisna sila v ognju zmanjšana, zato je dovolj, da se višina dimnika poveča na priporočeno.
  • Napačna oblika kanala. Najboljša oblika kanala za odstranjevanje dima - krog ali oval, ki dela z opeko, je zelo težko doseči takšno geometrijo. Zato je opečna cev pritrjena na pravokotno ali kvadratno obliko. Če bo notranja površina imela veliko število vogalov, se bodo na njih poravnale stopnice. Gradnja opečnega dimnika

Izpušni kanali iz cigaretnih dimov bodo trajali stoletje, če ne bodo prihranili na kakovostnem materialu in bodo skladni s tehnologijo. Da bi se izognili težavam pri delovanju grelnika, naročite dizajn dimnika izkušenega mojstra.
