Kako pravilno odstraniti dimnik

Za odvajanje plinov iz ogrevalnega sistema je nameščen dimnik, ki je prikazan na ulici skozi streho ali skozi steno. Prehod skozi streho poteka s kanalom naprave hkrati z gradnjo stavbe. Pri zamenjavi ogrevalnega vira pride do situacije, ko je bolj smiselno premikati dimnik skozi steno. Za vsako metodo obstajajo pravila in predpisi, ki urejajo pravilno odstranjevanje dimnika.

Mesto strehe

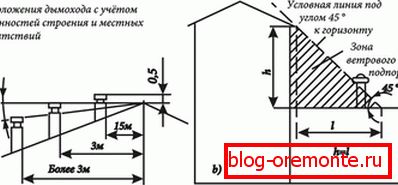

Kje najti dimnik

Najboljše mesto za umik cevi skozi streho se nahaja na razdalji do 1,5 metra od grebena. Peči in strešniki so soglasno predlagali to lokacijo, ker ima več prednosti:

  • Ni potrebe za gradnjo visoke cevi, kar pomeni minimalno obremenitev vetra in redko kondenzacijo.
  • V zimskem času okoli strukture se nabira majhna količina snega in ne pride do uhajanja.

Bodite pozorni! Če je cev nameščena tri metre od grebena, mora biti v skladu s pravili SNiP njen zgornji rob poravnan z grebenom. Pri izdelavi načrta nadaljnjih treh metrov med vrhnjo in črto grebena ne sme biti višji kot 10 stopinj. Na ravno streho je nameščena cev z višino 0,5 do 1 meter.

Za vgradnjo dimnika se ne priporočajo werents, kjer je na notranjem kotu križišča sosednjih pobočij težko izvesti visokokakovostno pritrditev cevi, kar preprečuje uhajanje vode. Ko se nahaja pod streho stanovanjskega podstrešja, ne more urediti cevi blizu njegovih oken, veter bo usmeril dim v njihovo smer.

Izbira prehoda načrta

Naprava za opeko iz dimnih plinov

Zasnova enote, skozi katero je dimnik izpraznjen, je odvisna od materiala cevi. Običajne vrste vključujejo opeko, nerjavno jeklo, pocinkano jeklo, keramiko. Izbira materiala se določi glede na vrsto uporabljenega goriva, če se med zgorevanjem sprošča visokotemperaturni plin, zaradi česar se dimnik pregreje, kovine ni mogoče uporabiti. Njegova toplotna prevodnost prispeva k ogrevanju okoliške strukture in lahko povzroči požar. Dimnik za to vrsto goriva ima debele stene, vrh pa je opremljen s prezračevalnim odvodnikom. Jekleni dimniki, nameščeni pri temperaturi dimnih plinov pod 400 ° C

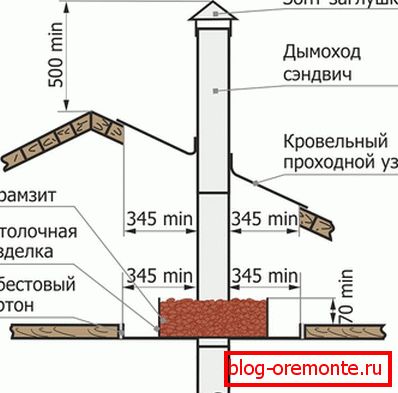

Kako je sendvič dimnik

Oblika dimnika je prav tako pomembna, priljubljene možnosti so kvadratni in pravokotni dimnik. Ta izbira je posledica razpoložljivosti že pripravljenih dodatnih elementov, ki se uporabljajo za prehodno napravo. Vrsta strešne kritine je eden najpomembnejših dejavnikov.

Bodite pozorni! Glede na odpornost strehe na ogenj je izbrana velikost požarne vrzeli. Za vnetljive materiale je 13-20 cm.

Dimna škatla

Prehod skozi prekrivanje

Vsaka streha vsebuje plasti parne in hidroizolacije. Celovitost teh platen je odvisna od tesnosti strehe, odsotnosti puščanja in mokre izolacije. Odstranitev dimnika skozi streho zahteva nastanek luknje v strehi, ki ne vključuje le velikosti cevi, temveč tudi razdaljo od požarne odpornosti proti letvi in ​​strešni piti, kot je določeno v ustreznih standardih.

Bodite pozorni! Najprimernejša rešitev je, da se polje v prehodu.

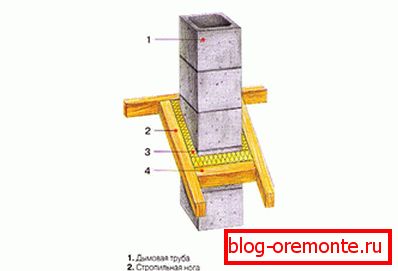

Naprava za prehod dimnika

Položaj križišča dimnika je na straneh omejen z zgornjo stranico, zgornji in spodnji del pa sta narejena iz prečnih nosilcev, ki jih izbere velikost špirovcev. Po izdelavi škatle se strešna pita razreže na principu ovojnice. Robovi slik pare in vodotesnosti vodijo na špirovce in nosilce in jih pritrdijo z nohti ali sponkami. Poleg tega so robovi lepljeni z lepilnim trakom. Izolacijsko okvaro je treba izravnati s skrbnim tesnjenjem robov. Z dodatnim dekoriranjem podstrešja bo pritrjen vodoodbojni del proti letvam.

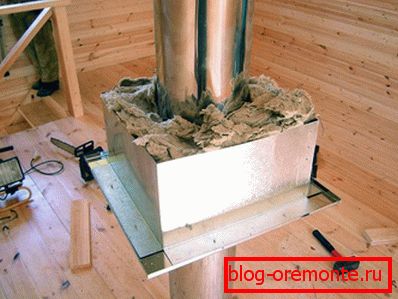

Izolacija

Prostor med cevjo in škatlo je napolnjen z ognjevzdržno izolacijo. Tesnjenje prehoda cevi zagotavlja namestitev predpasnika. Njegov zgornji del je položen zunaj in je postavljen pod strešni material.

Skupna izolacija

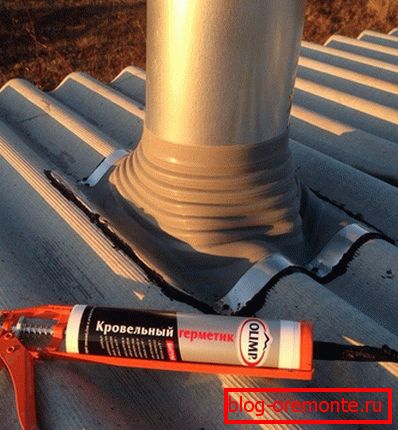

Tesnjenje okroglih cevi

Za proizvodnjo okrogle cevi se uporablja pripravljen mehki prodor silikona ali gume s prirobnico, ki je pritrjena na pobočju. Element ima različne velikosti in ga je enostavno prebrati do premera cevi. Silikonska tesnila so primerna za vse naklone prehoda. Ta možnost je primerna za kovinsko cev, ki ne segreje nad 100 ° C. Z višjo stopnjo segrevanja se uporablja kovinska skodelica s krilom, ki se namesti na cev. Krilo je pritrjeno z vijaki na streho. Krilo je prekrito s strešnim materialom z obveznim lepljenjem s tesnilnim materialom. Prehod opečne cevi je zaprt z elementi, ki so skupaj s strešnim materialom.

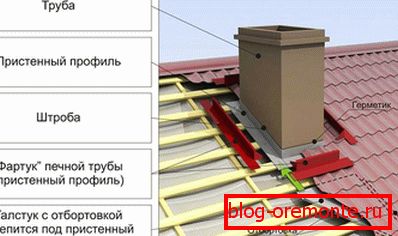

Sosednja oblika

Zatesnitev spoja cevi in ​​naravne ploščice se izvaja s pomočjo elastičnega traku, ki ima v njem aluminij in svinec. Na dnu cevi in ​​na streho se pritrdi spodnja stran z lepilom. Na cevi je fiksiran s kovinskim trakom, katerega zgornji rob je prekrit s tesnilom. Povezava z mehko streho je izolirana tudi z elastičnim trakom.

Izhod skozi steno

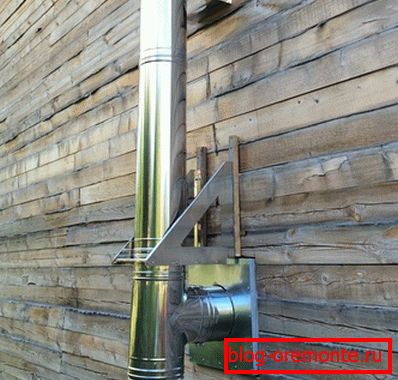

Stranski izlaz iz lesene hiše

Pri gradnji dimnika, ko je peč blizu stene, je lažje prenašati kanal za izpust plina ne skozi streho, temveč skozi steno. Ta oblika ima svoje prednosti:

  • varčevanje prostora;
  • razpoložljivost namestitve;
  • Pokritost strehe ni poškodovana.
Zidno vezje

Med minusi je mogoče opaziti:

  • potreba po izolaciji;
  • izguba dela toplote, ki prihaja iz dimnika;
  • prisotnost vodoravne ploskve, ki negativno vpliva na težnje.

Namestitev

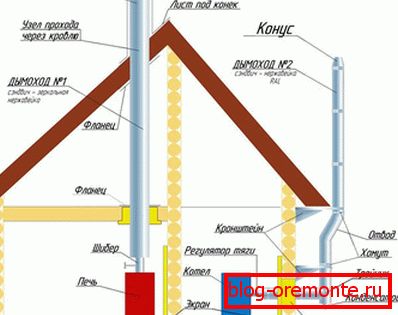

Možnosti montaže dimnika

Premer dimnika je odvisen od moči grelnega kotla, višina pa upošteva optimalno raven potiska. Oblika takšnega modela dimnika je zunanji navpični kanal in vodoravni dimnik, ki povezuje zunanjo cev in kotlovnico. Delo se začne z izbiro kraja, kjer cev zapusti sobo. Luknja v steni je izdelana po velikosti kanala in izolaciji. Vodoravna cev je povezana s kotlom s standardnimi prehodnimi elementi in skozi steno poteka pod kotom 90 °. Na steni je pritrjen s posebnimi nosilci. Priključitev z zunanjim kanalom se izvaja pod kotom 90 °. Namestitev čepa s čistilnim steklom in cevjo za izpust kondenzata omogočata čiščenje in nemoteno delovanje. Kot dimnik se uporablja poceni enokrožni sistem z eno steno iz nerjavnega jekla ali sistemom z dvojnim krogom - optimalna naprava s toplotno izolacijsko plastjo med dvema cevema. Takšen sistem je zaščiten pred poškodbami in zagotavlja ustrezno stopnjo požarne varnosti.

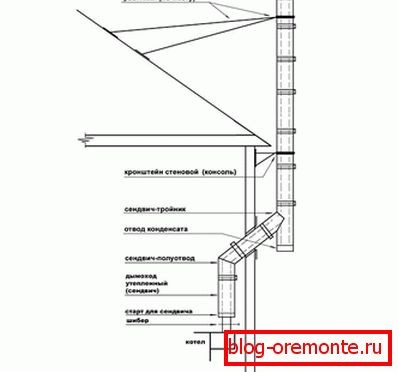

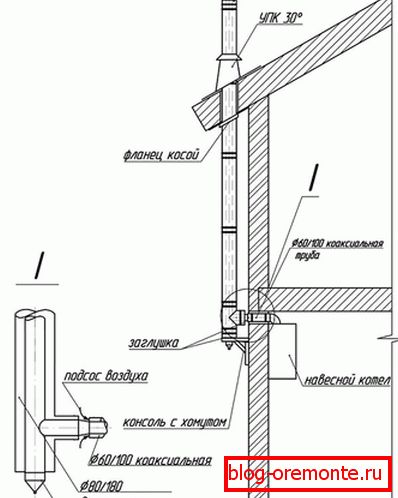

Načelo vgradnje zunanjega dimnika

Zunanja cev je enakomerno pritrjena na steno 1-2 m, v ta namen pa se uporabljajo kovinski nosilci.

Bodite pozorni! Mesto prehoda vodoravne cevi skozi leseno steno je treba izolirati s toplotno odpornim materialom - azbestnim vlaknom, jeklom.

Video

Kako namestiti dimnik skozi zaključeno streho, glejte spodaj:
