Kako prinašati cev skozi streho valovitih in kovinskih

Strehe iz taljenega talnega obloga so zaslužile zaupanje zasebnih razvijalcev zaradi svoje majhne teže, dolgo življenjsko dobo in videza, ki posnemajo relief tradicionalnih keramičnih ploščic. Sheet valovita je tanka, trajna, korozijsko odporna kovina, ki je prekrita s plastjo barve in s stiskanjem daje površini želeno obliko. Za ogrevanje hiše namesti lesene peči, plinske kotle za peči na trda goriva. Ker je namestitev takšne opreme tehnično težka, jo strokovnjaki zaupajo. Vendar pa je naloga lastnika stanovanj zagotoviti prehod cevi skozi kovinsko ploščo in valovito tla.

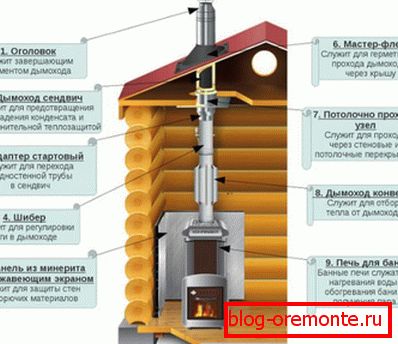

Shema dimnikalne kopeli kovinskih cevi

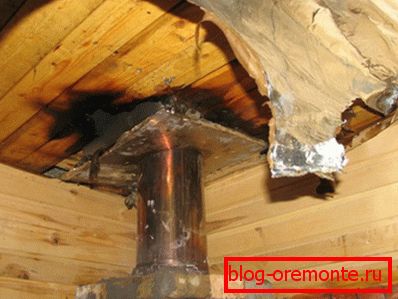

Posledice nepravilne namestitve dimnika

Vrste dimnikov

Dimnična cev je votlo valja, skozi katero se diha in produkti zgorevanja odvajajo v ozračje. Peči uporabljajo naslednje možnosti za organizacijo tega postopka:

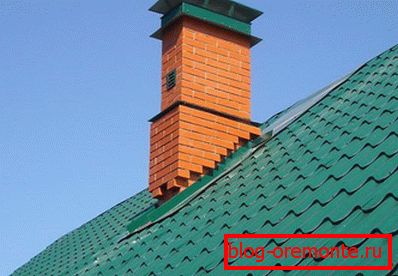

  1. S pomočjo opečnega dimnika. Dimniški sistem toplotno odpornih opek, izdelan posebej za polaganje peči, ima kvadratni ali pravokotni prerez. To je drag način, kako se znebiti dima, vendar je varnejši in trajnejši. Edini minus opečnega dimnika je porozna, izpraznjena površina, na kateri se usedi sesek in prah. Če ne obremenjujete rednega čiščenja cevi, plasti saj se popolnoma zamašijo, zmanjšajo želje in povečajo nevarnost požara. Privoščite opeko dimnika skozi streho, zato je bolje, da tega ne storite sami. Opečni dimnik
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Kovinski dimnik изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

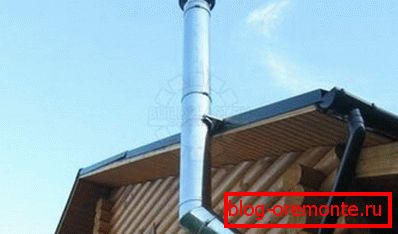

Kovinski dimnik

Izbira mesta proizvodnje

Izbira priročnega prostora za izdelavo lukenj v strehi valovite cevi pod dimnikom - polovica uspeha. Seveda je odločilni dejavnik v tej zadevi lokacija peči. Profesionalni peči priporočajo postavitev dimnika navpično, vendar so bolj subtilne:

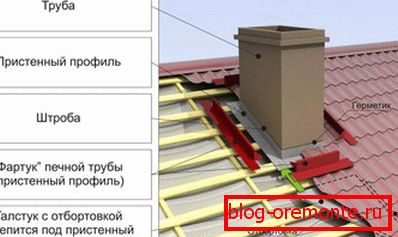

Shema zaključkov dimnika skozi streho valovitega
  • Najbolje je imeti luknjo za izhod dimnika na najvišji točki strehe, to je bližje grebenu. Optimalna razdalja od grebena do cevi je 50-80 cm.
  • Zaželeno je, da luknja v strehi valovitega cevi ne pade na elemente sistema nosilcev. Da bi se približali, uporabite pipe, kotne dele dimnika. S pomočjo njih lahko nastavite rotacijo 90 ali 45 stopinj.
  • Dolžina dimnih segmentov se izračuna tako, da so sklepi nameščeni nad ali pod točkami prehoda prekrivanja in strehe talnih oblog. V nasprotnem primeru bo kakovost povezave težavna.
  • Za zagotovitev dobrega vleka mora biti višina dimnika večja od 1-1,5 mm od grebena strehe. Če je cev previsoka, medtem ko prehaja skozi to stran, se bo tok dima imel čas, da se ohladi, kar vodi v videz kondenzata.

Če želite preveriti, ali ste pravilno identificirali izhodno točko bodočega dimnika, na koncu strehe profiliranega traku potegnite oznako in preverite njegovo temperaturo ob koncu dneva - cev naj bo v hladnem območju, to je, da ostane v senci skoraj ves dan.

Pripravljalna faza dela

Da bi se izognili težavam pri namestitvi cevi, je potrebno delo vnaprej pripraviti in orodje. Luknja valovitega izreza po naslednji tehnologiji:

  1. Po določitvi konfiguracije dimnika načrtujte, kje se nahaja izhod na streho. Recimo, da je cev postaviti navpično.
  2. Izberite velikost prereza dimnika na podlagi priporočil proizvajalca grelne naprave. Bolj debelejša in višja je cev, boljša je dim iz peči. Pomembno je, da so vsi segmenti iz istega odseka in da so vgrajeni skupaj, vstavljeni brez vrzeli.
  3. Na strehi profiliranega tlaka je kontura cevi s trajnim markerjem.
  4. Brusilniki s tanko divjo kovino odrezajo luknjo, oddaljijo se od predvidene črte nekaj centimetrov v notranjosti. Delo s profiliranimi tlemi mora biti previdno in počasi, tako da je rob reza enak, brez sekanje, ki se lahko poškoduje pri odstranjevanju cevi.
  5. V kotih luknje morate narediti kratke kose, da bi upognili robove tkanine.
  6. Enako iztehtajte v stropu. Montirajte kovinsko škatlo, ki povezuje cev s špirovci. Dimnik bo skozi luknjo znotraj škatle, razdalja med stenami mora biti vsaj 15 cm. Namestitev škatle za izhod dimnika
  7. Iz luknje, izdelane na strehi, odstranimo izolacijo, vodoodporni film, parno zaščitno membrano. Potrebno je, da se je skozi luknjo.

Za severne regije, kjer plast izolacije presega 150 mm, priporočamo sendvič cevi, ki sta med njimi sestavljeni iz dveh plasti kovin in toplotno izolacijskega materiala.

Izhodni dimnik na streho

Vsa pripravljalna dela so bila opravljena, ostane le pravilno priključitev cevi in ​​delovanje dimnika. Da bi dimnik pripeljal na streho:

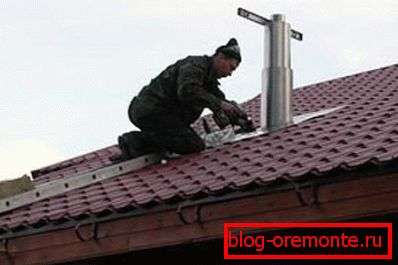

Postavitev cevi na streho valovite
  • Potisnite dimnik skozi luknjo v škatli in jo usmerite na streho. S pomočjo lepilnega traku robovi vodoodpornega filma in membrane parne zaščitne plošče varno pritrdimo na površino dimnika.
  • V škatli tesno zapolniti glino ali postaviti mineralno volno. Te vrste izolacije niso izpostavljene požaru, zato izolirajo cev in ščitijo pred nenadnim vžigom lesenih elementov sistema nosilcev in lamel.

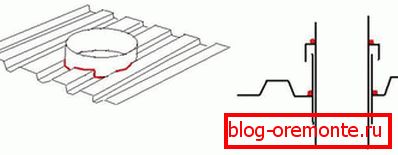

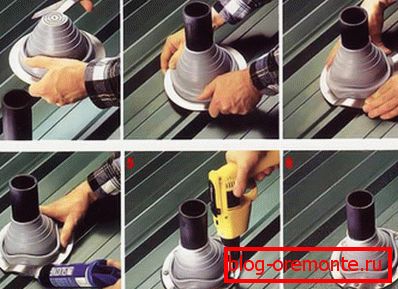

  • Postavite na cevovodno gumo ali silikonsko tesnilo, ki ščiti pred uhajanjem vlage v kraju umika. Da bi zagotovili boljšo hidroizolacijo, je tesnilo lepilo na valovitem listu z ognjevarnim tesnilom. Vgradnja silikonske tesnilne mase za hidroizolacijo povezave med valovitimi pločevinami in cevmi
  • Dimnik je opremljen z novimi segmenti na zahtevano višino, s čimer je zatesnjen spoj s pocinkanimi jeklenimi sponami.
  • Po tem ostane le lepota - namestiti zunanji predpasnik v barvi kovinske ploščice, ki pokriva gumijasto tesnilo in škatlo.
Namestitev dekorativne predpasnike na prostem

Ne bojte se pregrevanja hidroizolacijskega filma s površine dimnika; mineralna volna ali ekspandirana glina, vgrajena v škatlo, jo zanesljivo ščiti pred ognjem.

Tudi začetni obrtnik lahko prinese dimnik na streho, glavna stvar pa ni pozabiti, da zanemarjanje tega vprašanja lahko pripelje do požara in izgube vaše lastnine.
