Kako prinesti dimnik skozi streho, višino dimnika -

Ogrevalni aparati so nujni atribut vsakega stanovanjskega objekta, ki zagotavlja udobno temperaturo za življenje v hladnem obdobju, ki traja 9 mesecev v večini regij Rusije. Vendar pa dodatno udobje prihaja v kombinaciji z določeno stopnjo nevarnosti požarov. Zato se posebna pozornost posveča dimniku, s katerim se dimni in produkti izgorevanja odstranijo iz generatorjev toplote in pridejo izven prostora. Ta članek bo povedal, kako odstraniti dimnik skozi streho v skladu z vsemi varnostnimi zahtevami.

Posledice slabe namestitve

Servisne storitve za dimnikarje praviloma niso vključene v delo namestitvenega stroja ali naprave za plinsko oskrbo, lastnik stanovanj pa mora samostojno zagotoviti prehod dimne cevi skozi streho. Namišljena preprostost naloge domače obrtnike zavračajo storitve poklicnih mojstrov strehe. Kljub temu je slaba kakovost zaključka cevi na streho sooča z resnimi posledicami:

  1. Vlivanje se skozi steno cevi prehaja skozi zid, ki postopoma uničuje opečni dimnik.
  2. Povečana vlažnost znotraj dimnikalne cevi spodbuja širjenje plesniških mikroorganizmov in gliv. Spore nekaterih vrst glive so nevarne za človeško stanje, zato je okužena cev varna. V naprednih primerih je treba zamenjati dimnik in ploščo.
  3. Vdor vode v prehod dimnika skozi streho zmanjša izolacijske lastnosti izolacije na polovici. Poleg tega se po sušenju toplotne izolacijske plasti njegove lastnosti nikoli ne vrnejo na prejšnjo raven.
  4. Celo sistem za trčenje trpi zaradi slabe kakovosti odstranjevanja cevi skozi streho, saj vlaga, ki prodira v njej skozi ušesni prehod, vodi do gnitja in uničenja.
  5. Vrzeli ob prehodu cevi motijo ​​normalno cirkulacijo zraka v notranjosti podstrešja, kar povzroči večje izgube energije, stroške ogrevanja.

Mimogrede ne strežejo samo strešni peči, temveč tudi cevi iz plinskih kotlov in prezračevalnih odprtin, za namestitev katerih uporabljajo iste metode.

Izbira lokacije proizvodnje dimnika in njegove višine

Prvi pogoj za kakovost izhodne cevi skozi streho - pravilno namestitev dimnika na streho. Delovanje celotnega ogrevalnega sistema je odvisno od tega faktorja, zato se zaradi preprečevanja napak instalacija izvaja v skladu s stavbnimi in požarnimi varnostnimi zahtevami:

Shema postavitve dimnika na streho
  • Cevi za dimnike so nameščene v neposredni bližini najvišje točke strehe na razdalji 1-1,5 m.
  • Priporočena višina dimnika glede na greben strehe, da se zagotovi normalni žleb peči je 0,5-1,5 m.
  • Večja je višina dimnika, večja je sila vlečenja v peči ali plinskem kotlu.
  • Nižja cev je nameščena na pobočju, večja mora biti njegova dolžina, tako da priporočena višina dimnika nad streho ustreza priporočilom.
  • Takšni parametri, kot je višina dimnika, premer prereza se izberejo v skladu s priporočili proizvajalca termogeneracijske naprave ali na podlagi izračuna.
  • Dimnik je sestavljen predvsem iz navpičnih delov cevi, dolžina vodoravnih segmentov pa ne sme presegati 1 m.
  • Mesto postavite med elemente sistema trnov, tako da ne kršite njene celovitosti.

Glavna težava prenašanja cevi skozi streho je, da se temperatura prehodnih sten povečuje med prehodom dima, zaradi česar je nevarno, da se vžgejo vnetljive materiale iz sistema trmov.

Elastična penetracija

Najpogosteje v zasebni gradnji se soočajo z vgradnjo kovinskih cevi s krožnim prečnim prerezom. Za zagotovitev tesnosti prehoda uporabite posebno napravo - elastično penetracijo. Izdelek je narejen iz silicijevega ali gumijastega materiala visoke trdnosti, oblikovanega kot lijak s široko prirobnico v obliki kvadrata ali kroga, imenovanega predpasnik. Zaradi svojih lastnosti je elastična penetracija kakršna koli oblika, ki se prilagaja kotu nagiba pobočja. Izpostavlja izredno visoko ali nizko temperaturo, izpostavljenost agresivnim kemikalijam in široko paleto.

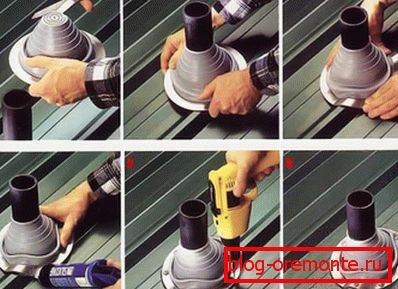

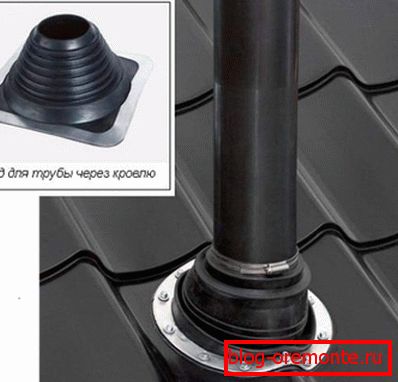

Namestitvena shema elastične penetracije Elastična penetracija na metalocerat

Pri nakupu elastičnega potopa vodijo premer cevi in ​​barva strešnega materiala. Univerzalni modeli, v obliki stopničke piramide, so primerni za vse velikosti, montaža se opravi tako, da se penetrira do želenega nivoja. Zelo enostavno je namestiti elastični predpasnik na strehi, ga morate postaviti na prehod dimnika, postaviti kovinski krog z luknjami za pritrdilne elemente, obdelati spoj z ognjevarnim tesnilom in ga pritrditi z izvijačem. Za strehe s strmimi pobočji uporabljajte posebne vrste penetracij iz plastike z dano kotno montažno prirobnico.

Kovinska prehrana

V gradbenih skladiščih lahko najdete še eno vrsto penetracij za okrogle cevi - kovinsko krmilo. Uporablja se za izvedbo prehoda dimnika skozi streho brez reliefa. Pripravljene jeklene cevi imajo standardni strešni kot, ki je izbran pod strešnim nagibom. Če želite namestiti, morate:

Namestitvena shema prenosa

Izrežite primerno luknjo v strehi. Da bi to naredili, z markerjem na površini strehe postavite oznako. Odvisno od strešnega materiala se rezanje opravi z brusilko ali ostrimi škarjami, ki stopijo nazaj 1-2 cm znotraj kroga.

  • Iz luknje odstranite hidroizolacijski in izolacijski material, s čimer odstranite prehod za dimnik. Če je potrebno, odstranite elemente letve, jih previdno odrežite.
  • Na spodnji strani strehe pritrdite list ognjevarnega materiala z odprtino potrebnega premera takšnega območja, da je na vsaki strani dimnika 15-20 cm.
  • Modul cevi potisnite v luknjo, jo povežite s položenim dimnikom in zategnite spoj s spono.
  • Namestite izstopno šobo na cev, pritrdite na površino pobočja z ognjevarnim tesnilom in samozapornimi vijaki z gumijastim pokrovčkom.
  • Če želite dodati cev z novimi segmenti, tako da višina dimnika doseže preseganje nivoja grebena za 0,5-1,5 m.
Prehodna cev na strehi valovite

Nekateri obrtniki raje uporabljajo drugačno metodo - prej so zaprte v dimniški cevi skozi vstop, izolirani s termoizolacijskim materialom, na primer iz kamene volne, nato pa je ta gradnja vgrajena v prehod.

Zaključek pravokotnih in kvadratnih cevi

Dimnikalne peči in kamini iz opeke, najpogosteje kvadratne ali pravokotne oblike, zato uporabite druge metode, da jih pripnete na streho. Ta naloga je za izkušenega mojstra pečice, ne domačega obrtnika, saj postopek uporablja posebno zidno tehniko. Ko se dimnik približuje strehi, se v njej razreže luknja ustrezne velikosti s premerom 2-5 cm, skozi katerega proizvajalec peči vodi cev na streho. Čeprav toplotno odporna opeka odlično ohranja toploto znotraj cevi, je od znotraj odrezan odsek z azbestnimi ploščami, ki ščitijo strehe iz ognja.

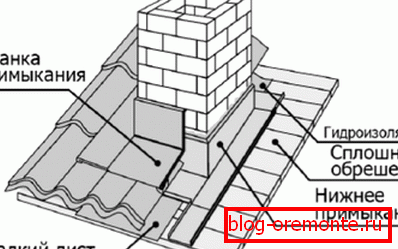

Namestitvena shema dekorativne zaključne plošče Namestitev dekorativne predpasnike na prostem

Mehka hidroizolacijski trak na svinčeni ali aluminijasti podlagi je pritrjen na opečno cev s kovinskim profilom, katerega spodnji rob je pritrjen na streho s tesnilnim materialom. Nato je nepropustno tesnjenje zaprto s posebnim dekorativnim predpasnikom. Sestavljen je iz štirih dodatnih delov in je nameščen pod strešnim materialom, zaradi česar je prehod lep in dobro zaščiten.

Namestitev izhodne škatle

Strešno konstrukcijo sestavljajo plasti več materialov, katerih neodločne lastnosti so izražene na različne načine. Medtem ko večina strešnih materialov ne gorijo ali podpirajo zgorevanja, strešni sistem, ki je tradicionalno izdelan iz lesa, nima takšnih lastnosti. Da bi varno odstranili dimnik skozi katerikoli material, namestite prehodno polje:

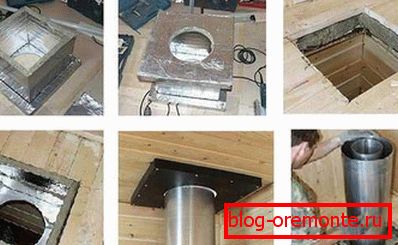

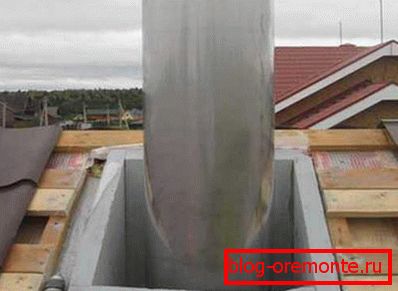

Shema za montažo na izhodni okvir Izpuščanje cevi skozi azbestno prazninsko škatlo
  • Najprej kupujejo ali izdelujejo škatlo ognjevzdržnih materialov, na primer kovino ali azbest. Velikost škatle je izbrana v skladu s prečnim prerezom cevi, tako da je med njihovimi stenami najmanj 15 cm.
  • Po izdelavi luknje je v njem vgrajen vod, zgornji rob je poravnan s stopnjo strešnega naklona.
  • Odstranite dimnik skozi luknjo v prehodnem polju. Robovi hidroizolacijskega filma in parne pregrade se lepijo na cev z ognjevarnim tesnilom in ojačanim trakom.
  • Claydite se vlije v škatlo ali kamnita volna položi, da izolira dimnik. Toplotnoizolacijski materiali so nameščeni ob upoštevanju dejstva, da ne smejo ovirati kroženja zraka.
  • Zunaj je dimna cev, odvisno od oblike in strešnega materiala, obrezana z elastičnim penetracijo, dekorativnim predpasnikom ali kovinsko cevjo.

Dobro izdelana dimnikska vrata ne pokvarijo videza strehe, ne puščajo v vlago in so varna z vidika predpisov za preprečevanje požarov. Upoštevajte pravilno tehnologijo za prehod cevi skozi strop, da zaščitite sebe in vašo lastnino.
