Kako zgraditi krovno streho z lastnimi rokami - napravo in

Začetni obrtnik lahko naredi veliko napak med gradnjo krovnega strešnega kritina. Razlog ni niti zapletenost načrta ali namestitve, niti napačna izvedba pripravljalnega projektiranja. Vsak strokovni graditelj ve: za enkratno rezanje morate meriti najmanj sedem. Zato je krovna streha zgrajena z lastnimi rokami le na podlagi inženirskega izračuna in na njem izdelanega načrta. Nato preberite, kako izračunati osnovne parametre strehe, izbrati prečni prerez elementov in pravilno namestiti.

Ravna streha

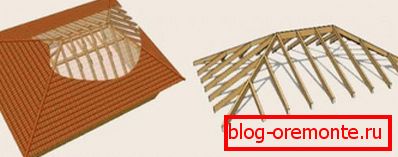

Drsna krovna streha

Značilnosti oblikovanja

Ravna streha - ena izmed vrst hilarna. Če pogledaš hišo s takšno streho na vrhu, bo njegova oblika podobna zapečateni ovojnici. Dve pobočja manjšega območja v obliki trikotnika imenujemo kolk. In druga dva imata trapezoidno obliko in večjo velikost. Naprava strehe podkvija hip je sestavljena iz naslednjih vozlišč:

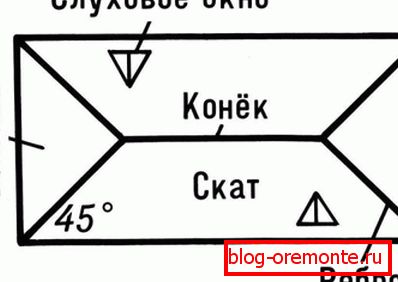

Pogled od zgoraj na streho kolka

  1. Skate. To je vrh strehe, črta, ki jo tvorijo grobovi na njihovem križišču. Posebnost grebena strehe kolka je, da je njegova dolžina manjša od dolžine prekrivajoče strukture.
  2. Hrbtni valovi se imenujejo trikotne pobočja, ki se nahajajo nad končnimi stenami. Zamenjajo pediment in jih sestavljajo diagonalni in vmesni splavi.
  3. Скатов. Ravna streha помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Rebra Rebra so koti oblikovani na sklepih bokov in trapeznih žarkov. Število robov strehe kolka sovpada s številom diagonalnih špirovcev, to je skupno štiri.
  5. Drainpipe sistem. Odvodnjavanje, ki je sestavljeno iz lijakov, cevi in ​​žlebov, je potrebno za odvajanje presežne tekočine iz površine kroga strehe v nevihtno kanalizacijo.

Upoštevajte, da naprava za strešno krpo ne omogoča izdelave podstrešja, ker dve dodatni pobočji znatno zmanjšata strop v prostoru pod streho.

Športniki in podporni elementi

Sistem kolovratov je nekoliko drugačen od dvojnega pobočja, zapletena konstrukcija rampe pa zahteva večje število elementov. Vključuje:

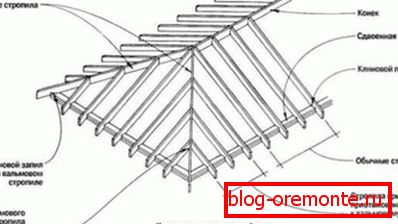

Gradbeni trnov sistem
  • Progres. Žarek, na katerem so priključeni strešni okvirji.
  • Dijagonalni špirovci. Štiri nosne nogice, ki tvorijo rebra bokov. Od konca skate se odmaknejo do kotnih spojev mauerlat, ki se povezujejo z mauerlatom. Njihova dolžina je daljša od običajnih špirovcev, zato za njihovo izdelavo uporabljajo dvojne plošče ali material večjega dela. Zanimivo je, da je kot diagonalnih nog nosilcev bolj nežen kot vmesni, pri tem ne smemo pozabiti pri sestavljanju risb.
  • Vmesni ali navadni špirovci. Noge, ki pritrjujejo vrh na grebenu, in konec na mauerlatu.
  • Centralni navadni špirovci. Šest špirovcev, ki sta privezani s koncem grebena in diagonalno stopničasto stopalo. Težavna enota trnovega sistema, katere namestitev zahteva pozornost in natančno označevanje.
  • Kratke noge ali dame. Kratki nosilci noge niso v stiku z grebenom v zgornjem delu, pritrjeni so na diagonalne špirovce. Čim nižja je lestev, manj je njegova dolžina.
  • Zategovanje. Skakalec med navadnim parangom, izdelan iz lesa. Zategovanje, ki se nahaja na vrhu strehe, pod grebenom, se imenuje vijak. In ker je spodnji zateg, pritrjen na dnu špirovca, uporabite talne grede.
  • Rack Navpično nameščen les, ki podpira greben, prenaša težo strehe na nosilne dele. V nekaterih izvedbah je sredi špirovnikov nameščen stojinski sistem stojala, da se osvobodi središče podstrešne sobe.
  • Strut ali subrafter. Podstavek je bil fiksiran pravokotno na špirovce. Stojalo ščiti špalirje pred preči, je potrebno, če je dolžina strešnih pobočij večja od 4,5-5 m.
  • Sprengel Sprengelnoy kmetija je imenovala napravo, ki je potrebna za podporo diagonalnih nogavic. Sestavljen je iz dveh žarkov: ena povezuje obe strani mauerlata, druga pa na prvem in diagonalnem raftu.

Viseči ograjni sistem

Izkušeni glavni strešniki pravijo, da bo strešni sistem zanesljiv samo, če uporabljate isti material, isti del in enako metodo pritrditve za izdelavo elementov.

Izračun in načrtovanje

Pred gradnjo kovinske strehe je potrebno izvesti izračun elementov svoje strukture. Pred začetkom izračuna se načrtuje prekrivajoča hiša z vsemi znanimi dimenzijami. Nato z uporabo preprostih geometrijskih formul na osnovi pihagorejske izreke določimo:

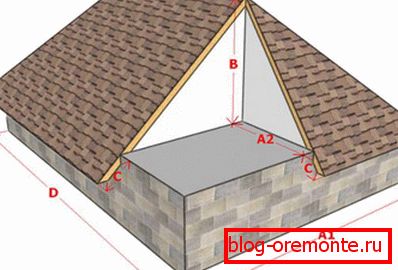

Izračunani parametri krova strehe
  1. Višina drsalke. h = b x tg? / 2, pri čemer je b dolžina strukture med noge na sprednji strani, eh? - kot naklona.
  2. Dolžina navadnih špirovcev. e = b / 2 x cos?, pri čemer je b dolžina strukture med noge na sprednji strani, eh? - kot naklonov, e - dolžina navadnih bokov noge.
  3. Kvadratne drsalke. S = 2ea, pri čemer je S skupna površina pobočij strehe kolkov, e je dolžina navadnih špirovcev in je dolžina med škarjami po dolžini konstrukcije.
Izračun dolžine diagonalnih nog Risba hip hipped strehe kolka

Pri standardnih vrednostih nagiba na tečajih na strehah so na voljo mize s koeficienti, s katerimi lahko izračunate dolžino diagonalnih špirovcev brez izračunov, saj poznate dimenzije ranga in datoteke. Korak med parom palic se preučuje tudi na referenčnih materialih, s poudarkom na vrsti lesa, njegovi debelini in dolžini pobočij. Rezultati izračuna se nanašajo na risbo, v skladu s katero se naknadno naredi oznaka.

Mount Maurlat

Mauerlat - osnova, na kateri namestite streho. Mauerlat je potreben za distribucijo teže strehe okoli oboda nosilnih predelnih sten. Najpogosteje za njegovo izdelavo uporabljajo les iz trdega lesa. Večja in kompleksnejša strešna konstrukcija, večji mora biti del. V večini primerov je primeren borov les, katerega velikost je 150x150 mm ali več. Mauerlat nastavite, preden zgradite hišo po naslednjem vrstnem redu:

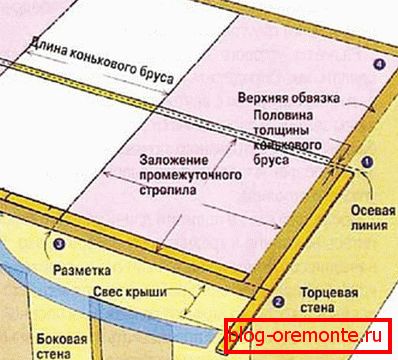

Označevanje krovne strehe
  • Izmerite in spustite palico želene dolžine. V kotih je mauerlat medsebojno povezan "v tacki". Če želite rezati utor pod gori, morate označiti.
  • Na zgornji vrsti zidakov je les izdelan iz desk in izliti z viskoznim betonom, v katerega so vstavljene kovinske škatle za pritrditev glavnega droga.
  • Ko je beton nastavil, je treba med njim in mauerlatom ustvariti hidroizolacijski sloj. Za to je beton mogoče uporabiti z bitumensko mastiko ali oblogo površine estriha s strešnim materialom.
  • Obravnavajte les z antiseptičnim pripravkom, globokim penetracijskim ognjevzdržnim materialom in vodoodpornim lakom.
  • Označite in izvrtajte luknje v kovinski plošči za kovinske čepe.
  • Potisnite palico na čepe in trdno privijte sidrne vijake.

Pomembno je, da vsaka luknja zmanjša moč plošče, tako da ne smete uporabljati velikega števila žebljev, strogo pa je prepovedano, da bi ga vrezali v montažne škarje!

Gradbeni proces

Kroglasta streha je zgrajena z lastnimi rokami v skladu z jasnim navodilom, ki opisuje zaporedje vsakega koraka. Zaradi rezultatov, ki bi utemeljili čas in porabljen material, je treba delo opraviti v skladu s tehnologijo:

  1. Namestitev pihal. Prekrivni žarki se lahko uporabijo kot vlečne vrvi, potrebujemo vsaj dva takšna elementa, da jih namestimo na stojala. Izkušeni obrtniki gradijo pločnik preko žarkov, da zgradijo trnov sistem bolj udoben in varnejši.

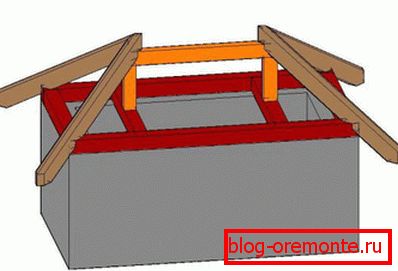

  2. Na gori sta nameščena dva stojala. Če je potrebno, so stojala lahko večja, vendar ne da bi bila konstrukcija težja. Medtem ko sistem ni dosegel stabilnosti, so stojala pritrjeni navpično z začasnimi oporniki. Montaža regalov in diagonalnih špirovcev
  3. Na stojalu je nameščen grebenski nosilec, ki ga pritrdite z dolgimi žeblji. Običajne trnovaste noge so pritrjene na nosilec s kovinskimi oblogami ali vogali.
  4. Vgrajeni osrednji vmesni splavniki na pobočjih kolka, nato pa diagonalne bradavičke noge dvojnih plošč. Načini pritrditve nog nog
  5. Popravite končne stebričke, temne, polnila in vetrno ploščo na eni ali dveh rampi.
  6. Montirni zaboj je nameščen, membrana pa je nameščena na njej s trakovi in ​​pritrjena s konstrukcijskim spenjalom. Shema talnega strešnega materiala
  7. Da bi zgradili streho, se pogosteje uporabljajo mehke strehe, saj je s svojo pomočjo lažje pokrivati ​​pobočja kompleksne geometrije. Pri strešnih materialih te vrste morate izdelati neprekinjen zaboj odpornih listov vezanega lesa.
  8. S pomočjo posebnega pritrdilnega elementa iz nerjavečega jekla z gumijastim pokrovčkom je strešni material pritrjen na letev. Imajo plošče s prekrivanjem 10-15 cm za zaščito pred prodiranjem vlage. Upoštevajte, da je strmina strmine strmejša, je potrebno več prekrivanja.
  9. Po položitvi strešnega materiala je streha lahko izolirana od znotraj, opremljena z okni, žlebom in dimnikom.

Krovna streha je najprimernejša za pošteno konstrukcijo, vendar je za njegovo izdelavo potrebnih izračune, načrtovanje in potrpežljivost, brez katerih ni mogoče uspeti.
