Kako zgraditi mansardno streho to storite sami - namestitev

Gradnja hiš vedno začne z določitvijo potrebnega bivalnega prostora, odvisno od tega parametra je globina postavitve temeljev in skupni stroški gradnje. Da bi bila majhna parcela dovolj za organiziranje zelenjavnega vrta, kopališke hiše in gazeba, ni mogoče razširiti stanovanja v vodoravni smeri, gradnja dodatnega nadstropja je predrag. Povečanje življenjskega prostora v takšni situaciji bo pomagalo mansardni strehi z lastnimi rokami.

Mansardne strešne vrste

Podstrešno - ogrevani ali hladen prostor pod streho, ki se uporablja kot stanovanjski objekt. V skladu s stavbnimi predpisi je v podstropju potrebno opremiti okna za naravno osvetlitev in stropove, ki so dovolj visoka za osebo. Sobe pod streho, v kateri ti pogoji niso izpolnjeni, se imenujejo podstrešje. Za podstrešno napravo so primerne naslednje vrste streh:

  • Gable Najenostavnejši dizajn za podstrešno opremo. Sestavljen je iz dveh pravokotnih pobočij in trikotnih pedimentov. Da bi dosegli želeno višino stropa za življenjski prostor, je treba postaviti zelo strm kot pobočij. To povečuje površino in težo dvoosne strehe, zaradi česar je njegova namestitev ekonomsko nepraktična. Mansardna streha
  • Hip. Konstrukcija kovinske konstrukcije je sestavljena iz dveh trapezoidnih pobočij in toliko trikotnih, ki se nahajajo nad končnimi stenami namesto prirobnic. Višina stropa pod boki ni dovolj za stanovanjske prostore, zato je podstrešje premalo. Vendar je dovolj, da organizira shranjevanje stvari ali zimsko skladiščenje zalog, če se ne ogreva. Strešna streha
  • Polkaljen. Posebnost polkroga strehe je, da njegove končne pobočje ne v celoti nadomestijo gob, temveč delno. Boki majhne velikosti ne zmanjšajo višine stropa, zato je namestitev pol-zgibane strehe kot podstrešja zelo možna. Edina pomanjkljivost te možnosti je kompleksnost sistema ogrodja in visoka poraba strešnega materiala. Polkrožna mansardna streha
  • Razbita. To je vrsta dvukhskatnogo tipa strehe, katerih pobočja so sestavljena iz dveh delov z različnim kotom naklona. Zgornji del lomljenega streha je lahka in spodnja - strma. Ta konfiguracija omogoča učinkovitejšo uporabo prostora brez povečanja stroškov gradnje. Razkrite strehe - najbolj dostopna možnost, kako zgraditi mansardno streho z minimalnimi naložbami.
Slomljena strešna mansarda

Vgradnja mansardne strehe, primerne za življenje, omogoča obvezno toplotno izolacijo, organizacijo naravne osvetlitve s pomočjo mansardnih oken ali navpičnih oken in prisilno prezračevanje.

Prednosti pokvarjene strešne strehe

Če želite narediti prostorno stanovanjsko podstrešje, je treba zgraditi pokvarjeno streho. Njegova zasnova je najprimernejša za ta namen, ker:

  1. Primeren je za že zgrajene hiše, v katerih izvajajo rekonstrukcijo strehe, da bi opremili stanovanjsko podstrešje. Lomljena streha je le nekoliko težja od običajnega dvojnega pobočja, zato ta sprememba ne potrebuje okrepitve temeljev.
  2. Pri tej vrsti strehe je možno namestiti dvonivojski podstrešek, če je višina stropa 5 m ali višja.
  3. Izboljšanje energetske učinkovitosti domov. Namestitev pokvarjene strehe, tudi če ni ogrevana, ustvarja gosto zračno režo med grebenom in stropom prvega nadstropja, zaradi česar se toplota shrani v ogrevanih prostorih.
  4. Možnost ureditve balkona. Zdi se, da je trapezoidni prelom zdrobljenega streha nameščen na prostoren balkon.

Upoštevajte, da je gradnja podstrešne strehe katere koli vrste dražja kot običajno, da bi bila primerna za bivanje, namestitev dragih oken, izolacija in namestitev prezračevalnega sistema.

Gradbeništvo

Pred izgradnjo mansardne strehe je potrebno izvesti izračune svojih parametrov in narediti diagram relativnega položaja elementov. Ker je osrednji kriterij uporabno območje podstrešja, ga morate odklopiti:

Diagram podstrešja razbita streha z dimenzijami
  1. Na list papirja narišite škatlo hiše v konstrukciji z dimenzijami, ki je vedno v skladu z merilom. Določite sredino končne stene, postavite s te točke želeno višino stropa. Najmanjša vrednost tega parametra je 2, 5 m. Ne pozabite upoštevati debeline plošč.
  2. Pojdite nazaj na sredino končne stene, levo in desno, izmerite želeno širino podstrešne sobe. Navzgor od teh točk narišite črto dolžine, ki je enaka višini stropa. Povežite jih skupaj. Nastali pravokotnik označuje meje podstrešja.
  3. Od sredine končne stene gor merite razdaljo do grebena strehe. Greben je nameščen na višini 1,2-1,5 m od stropa podstrešja. Od grebena do kotičkov pravokotnika, ki označuje podstrešje, narišite ravne črte, zgornje dele pobočij lomljene strehe. Nato potegnite spodnji, strm del pobočja in strešna shema je pripravljena.

Za določitev kotov naklona pobočij pokvarjene strehe lahko uporabite protraktor ali si ogledate tabelo pripravljenih vrednosti razmerja med dolžino naklona in širino.

Poleg tega se morate prepričati, da dobljeni kot nagiba ustreza vremenskim razmeram na področju gradnje hiš in strešnega materiala, katerega namestitev načrtujete. Klimatologija gradnje daje priporočila glede izbire nagiba pobočij, ki temelji na podatkih o vetru, snegu in dežju.

Konstrukcija pokvarjene strehe brez skladnosti s temi standardi je obremenjujoča s strešljanjem strehe, ko se vetrno vetrovi, propad strukture med snežnimi padavinami in puščanjem iz močnih dežev.

Gradbeni trnov sistem

Pred gradnjo strehe na podstrešju je potrebno ugotoviti, iz katerih elementov je sestavljen. Zanje katere koli strehe je trnov sistem, kot okostnjak, ki nosi težo konstrukcije. Sestavljen je iz naslednjih delov:

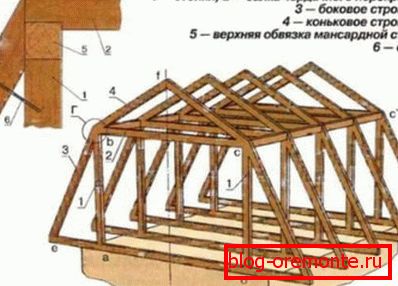

Trus sistem prekrite strehe na podstrešju
  • Mauerlata. Mauerlatny bar, položen na zgornji rob zidu na domu, da ublaži gori s trnom in enakomerno razporedi breme. Lesene hiše iz lesa in hlodov ne potrebujejo namestitve mauerlat, ker to vlogo opravljajo ekstremne platišča, okrepljene z nosilci iz sponk ali moznikov.
  • Skobelj. Raftne noge so rampe. Lomljena streha ima dve vrsti špirovcev - zgornjo in spodnjo. Zgornji odseki segajo od grebena do plavuti, spodnji pa od pufra do mauerlat.
  • Skate. Grebenska spojina je na mestu, kjer so noge enega paralelnega para povezani s kovinsko oblogo ali palico. To je najvišja točka strehe.
  • Zategovanje. Puffs so vodoravno nameščene plošče, ki povezujejo splavnike iz enega para. Zgornji pihalnik, ki se nahaja pod grebenom, se imenuje sornik in ima debelejši del. Konstrukcija pokvarjene strehe vključuje tudi namestitev spodnjega pihala, ki služi kot talne grede in je podlaga za podstrešne talne obloge.
  • Stojala. Stojala iz debelega lesa, ki jih je treba zategniti, da podpirajo skate ali špirovce. Montaža regalov opravlja le navpično.
  • Strut Stojala so nameščena diagonalno, pod kotom na stojala, ki se naslanjajo na kravato ali stojalo. Ti elementi so potrebni za podporo dolgih špirovcev, ki se upogibajo od njihove teže.
  • Bori. Kontrakcije so plošče, ki povezujejo dve sosednji navpični nosilci.
  • Grandmama Babica je viseča elementna mreža, ki povezuje greben in zgornji sloj.

Vsi deli trnovega sistema so narejeni iz visoko kakovostnega lesa, katerega presek je izračunan v izračunih, za udobje tistih, ki izvajajo montažo z lastnimi rokami, so tabele s priporočenimi vrednostmi, odvisno od dolžine, razreda in razdalje med elementi.

Zaporedje dela

Da bi zgradili mansardno streho z visoko kakovostjo, je potrebno strogo upoštevati tehnologijo in zaporedje namestitve. Upoštevajte, da se tudi izkušeni mojster težko spoprime s samim vgradnjo zaradi velike teže strešnikov, tako da začetni obrtnik potrebuje pomoč 1-2 delavcev s krajšim delovnim časom. Gradnja lomljene strehe se izvaja po naslednjem vrstnem redu:

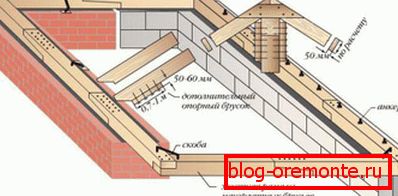

  1. Montaža mowerlat. Mavrični les je pritrjen na zgornji del čelnih sten vzdolž bodočih pobočij. Če v notranjosti hiše, ki jo je treba pokriti, obstaja nosilna pregrada, ki se uporablja pri konstrukciji stojišča, nameščena je merilnik nivoja. Mauerlat je postavljen na hidroizolacijo, les pa je prekrit s antiseptično sestavo, ki poveča njegovo življenjsko dobo. Načini montiranja plošče

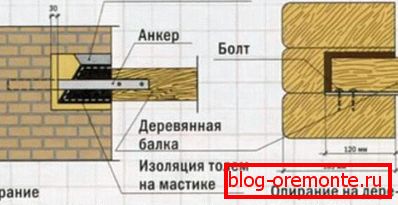

  2. Vgradnja talnih tramov. To je mogoče storiti na dva načina: na vrhu mauerlat ali na predhodno pripravljenih štrlečih delih v steni. Prva možnost vam omogoča, da razširite prostor podstrešja z odstranitvijo žarkov po obodu škatle doma. Na vrhu stropnih nosilcev je začasno tla izdelana iz desk, brez pritrditve na nohte. Tla so potrebna za lažje montažo trnov sistem. Možnosti namestitve talne žarke
  3. Montažne stojala. Na enaki razdalji od sredine stropne grede je prvi stojnik vgrajen navpično in pritrjen z 2-3 kovinskimi koti. Izvedite ista dejanja s slednjim in povlecite kabel med njimi. Osredotočite se na vrv, pritrdite vse preostale nosilce na vsaki trami. Da bi preprečili motnje v vertikalnosti elementov, so na pritrdilnih nohtih začasno pritrjeni.
  4. Namestitev prečk. Palica istega odseka je nameščena na dveh odtočnih kanalih od zgoraj in pritrjena na kovinske vogale. To operacijo izvedite z vsakim parom stojala.
  5. Pritrdite spodnje nosilce. Zgornji konec noge je pritrjen na stojalo, spodnji konec pa je pritrjen na stropne nosilce ali na dolgi svetlobni pramen. Pritrditev poteka s sponkami, vijaki ali nohti. Če je hiša lesena, se ni skrčila, spodnja povezava se opravi z uporabo kovinskih pritrdilnih elementov drsnika, tako da streha ni deformirana pri postopku sušenja lesa doma.
  6. Popravite zgornje špirovce. Naredite noge enega kosa. V zgornjem delu z dvema stranema je fiksirana s kovinsko ploščo, na dnu pa uporabite nohte ali sponke. Vgrajeni strešni trgi
  7. Med vijakom in povezavo grebena visi babica, prilagaja svojo napetost, tako da večji del udarec pade na greben.
  8. Na stebri so pritrjeni protipovratni letvi, vodoodporni film in letev sta na vrhu pritrjena s konstrukcijskim spenjalnikom. Polaganje strešnega materiala.
  9. Ovratnice, ne pozabite zapustiti odprtin za okna. Iz notranjosti izolirajte sponke in pobočja strehe. Konstruirajte okvir, obložite stene in strop na podstrešju. Izvedite notranjo opremo in vstavljanje oken. Notranja izolacija iz podstrešja
  10. Na pobočjih strešnega žlebiča in cevi, ki odvajajo vodo v kanalizacijo. Opremljen s prisilnim prezračevalnim sistemom in aeratorjem grebena.
Vgradnja zračnega traku in aeratorjev na streho grebena

Mansardna streha z lastnimi rokami je dobra izbira, ko je hiša utesnjena in ni možnosti večje rekonstrukcije ali nadgradnje drugega nadstropja.. Podstrešje z umom je prijeten prostor, ki ni udoben za ostale prostore v hiši.
