Koaksialni dimnik za plinski kotel - načrtovanje in montaža

Avtonomno ogrevanje je pred kratkim postalo ne samo pogoj za življenje v zasebni hiši, temveč tudi način obesitve in prihranek denarja lastnikom stanovanjskega prostora v stanovanjskih zgradbah. Povečano povpraševanje po napravah za ogrevanje je razlog za razvoj močnejših in produktivnejših modelov. Sodobna oprema postavlja visoke zahteve na varnost pri povezovanju in odstranjevanju izgorevalnih odpadkov skozi dimne kanale. Zato se je začel uporabljati koaksialni dimnik za plinski kotel, katerega naprava je bistveno drugačna od običajne.

Naprava in funkcije

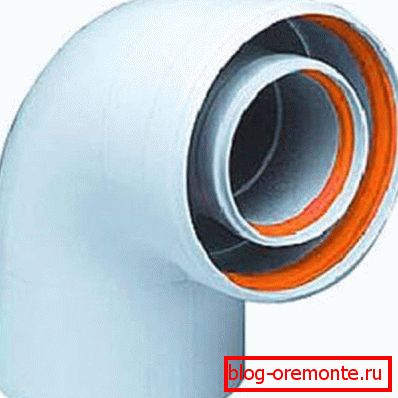

Koaksialni dimnik je kanal za odstranjevanje dima, katerega zasnova je sestavljena iz dveh cevi različnih premerov, vstavljenih drug v drugega. Notranje površine cevi se ne dotikajo, obstaja zračna reža med obrisi. Koaksialni dimnik je sestavljen iz dodatnih elementov: ravne cevi, odtoke, čevlji, zbiralniki kondenzata. Izvaja dve glavni funkciji:

  1. Odstranjevanje dima iz ognjišča. Dim se imenuje mešanica plinov, ki nastanejo pri zgorevanju goriva. To nalogo opravlja notranja cev sistema koaksialnega dima.

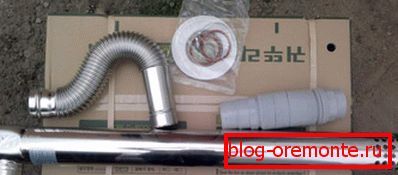

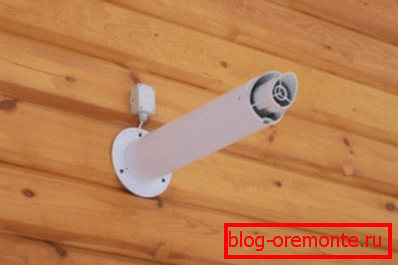

  2. Oskrba z zrakom v peči. Za ohranjanje zgorevanja v plinskem kotlu je potrebno zagotoviti neoviran dostop do kisikove peči. V grelnikih z običajnim izpušnim cevovodom iz zraka potegne zrak iz prostora, zaradi česar je dihanje in težko dihanje znotraj. Koaksialni dimnik dovede zrak v peč skozi zunanjo obris cevi. Komplet za sestavljanje koaksialnih dimnikov Koaksialni dimni odvod izpušnih plinov v delu

Pomembno je! Takšna naprava je zasnovana v skladu z načelom ločevanja funkcije dimnika. To vam omogoča povečanje produktivnosti in učinkovitosti. Produkti zgorevanja goriva, katerih temperatura je precej visoka, segreva zunanji tokokrog. In zunanja cev, skozi katero potuje atmosferski zrak, hkrati ohladi notranji. Zahvaljujoč tej zasnovi se izenači temperatura v dimniku, kar preprečuje nastanek kondenzata in zmanjša nevarnost požara.

Koristi

Koaksialni dimnik velja za bolj izpopolnjen in učinkovit način za odstranjevanje produktov izgorevanja od grelca grelca. Elementi za montažo so pogosto opremljeni z opremo. Večina proizvajalcev priporoča namestitev svojih izdelkov z dimniki te vrste, saj imajo naslednje prednosti:

  • Visoka zmogljivost. Zaradi segrevanja atmosferskega zraka, ki vstopa v peč z ulice, se poveča učinkovitost plinskega kotla, poraba goriva in stroški pa se zmanjšajo.
  • Izolacija Zaradi zunanjega dovoda zraka je izoliran sistem za odstranjevanje dima ogrevalnih predelov z zaprto pečjo in koaksialnim dimnikom. To pomeni, da ogljikov monoksid ne prodre v bivalne prostore.
  • Ognjevarna. Ker zunanji obris cevi, skozi katerega se zrak zraka premika, ima nižjo temperaturo, se nevarnost požara zaradi okvare dimnika zmanjša na skoraj nič.
  • Универсальность. Namestitev коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Kompaktnost. Kombinacija dveh funkcij v eni napravi prihrani prostor, saj lahko visokokakovostni koaksialni dimnik z manjšim premerom obvlada vse količine plinov.
  • Enostavna namestitev. Da bi dimnik plinskega kotla koaksialnega pogleda postavili skozi cesto na steno, ni potrebno posebno znanje, izkušnje ali drago orodje. Njena zasnova omogoča preprosto namestitev in naročanje stenskega ali talnega kotla.
  • Okolju prijaznost. Zaradi visokega izkoristka kotlov, ki uporabljajo koaksialne dimne kanale za dima, je plin v peči popolnoma opečen. Takšna naprava zmanjšuje emisije plinov v ozračje, ki je bolj okolju prijazno. Razlike med konvencionalnimi in koaksialnimi dimniki

Pomembno je! Koaksialni dimnik je primeren izključno za plinske kotle z zaprtim ognjiščem in prisilnim vlekom, ki ga upravlja manjši ventilator, vgrajen v notranjost cevi. Osnutek sistema za odstranjevanje dima te vrste mora vključevati zbiralnik kondenzata in revizijo, skozi katero se cev očisti.

Varnostne zahteve za vgradnjo

Po statističnih podatkih Ministrstva za izredne razmere in proizvajalce so koaksialni kanali za odstranjevanje dima za varnejše in učinkovitejše. Vendar jih morate pri namestitvi upoštevati nekatere zahteve:

  1. Največja dovoljena masa večine modelov, dolžina cevi, ki odstranjuje produkte izgorevanja v ozračje, je 3 m. Za posamezne naprave se lahko uporabljajo cevi dolžine do 4-5 m.
  2. Dimne cevi se pripeljejo izven stavbe skozi steno, ki stoji ob steni ogrevalnega kotla. Dolžina vodoravnega odseka v kraju umika ne sme presegati 100 cm.
  3. Odprtina za odvod cevi na cesto se nahaja na višini najmanj 150 cm od grelnega kotla in 200-250 cm od tal.
  4. Razdalja od točke umika cevi do sosednjih konstrukcij mora presegati 300 cm.
  5. Koaksialni dimnik za plinski kotel ni priporočljivo imeti pod okni. Najmanjša dovoljena razdalja od izhodne točke do okna je 100 cm.

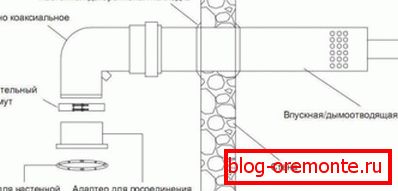

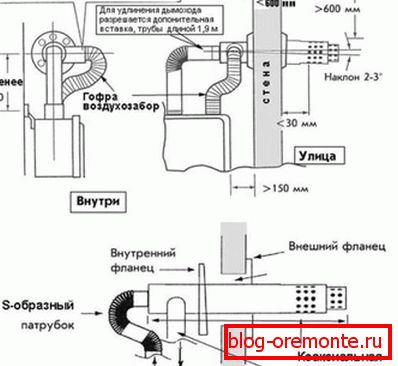

  6. V primeru prisilnih odvodnih kanalov je navpični odsek cevi neobvezen, dovolj je, da jo vodoravno potegne skozi steno. Pravila za varno namestitev Zahteve za dimne cevi

Bodite pozorni! Strokovni gradbeniki se zavzemajo za učinkovitost uporabe koaksialnih dimnikov na ozemlju osrednje Rusije in bolj severnih regij, ki trdijo, da so razviti za uporabo pri temperaturi do -15 stopinj. Kjer pozimi večino časa temperatura pade pod to oznako, se zamrznejo. Proizvajalci razložijo težavo nepravilnega izračuna premera zunanje in notranje cevi ter dolžino dimnika.

Namestitev

V nasprotju s tradicionalnimi metodami odstranjevanja dima je dimnik dimov enostavno nameščen. Za dokončanje namestitve morate strogo upoštevati navodila proizvajalca opreme plina in zahteve po požarni varnosti. Kvalificirani mojstri svetujejo pozornost na naslednje točke:

  • Namestitev dimnika, proizvedenega v povezavi z vgradnjo ogrevalne opreme.
  • Naprave z zaprtim ognjiščem ne potrebujejo opreme za ločen prostor za kotlovnico, toda mesto namestitve mora biti ob straneh na zgornji strani in zgornji od zgoraj z ognjevzdržnim materialom.
  • Na steni določite točko cevi skozi steno do ceste. Nahaja se na višini 1,5 m od izstopne šobe kotla. V predelu je videl luknjo, katere velikost je nekaj centimetrov večja od premera dimnika.
  • Na šobo kotla je pritrjen poseben povezovalni element, dimnik pa je sestavljen iz posameznih segmentov. Spoji so pritrjeni s sponkami. Pomembno je! Za tesnjenje povezav koaksialnega sistema za odstranjevanje dima ne morete uporabljati tesnilnih sredstev ali lepilnih trakov, tjulnjev.
  • Prehod cevi skozi oviro v obliki stene je izoliran z ognjevzdržnim materialom, na primer bazaltnim vlaknom.

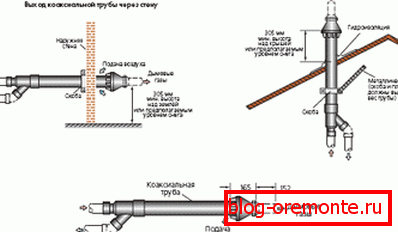

  • Horizontalni segment, ki prinaša cev na ulico, je obrnjen navzgor s pomočjo razdalje kolena in ga postavite na želeno dolžino. Vertikalni del je pritrjen na nosilce na steno. Na konico je nameščena zaščita. Odstranitev dimne cevi skozi steno
