Kovinski splavi - načrtovanje, montaža in izračun

11-05-2018
Streha

Škarje in letve - strešni okvir, ki nosi težo strešne pite, toplotno izolacijo, snežne obremenitve, zato morajo imeti visoko nosilnost, vzdržljivost. Zamisel o uporabi kovinskih špirovcev, da bi gradnja strehe postala bolj togasta, ni nova, ampak prej je bila uporabljena predvsem za prekinitev industrijskih ali gospodarskih struktur. Zdaj je trnov okvir in letev iz kovinskih profilov resnična alternativa lesenim elementom strehe, če dolžina naklona presega 10 metrov.

Funkcije špirovci

Konstrukcija strešnega okvirja je sestavljena iz sklopa medsebojno povezanih elementov, ki tvorijo fasade. Korak, vrednost preseka med špirovci in drugimi oporniki določa izračun obremenitev, na katere so izpostavljeni med obratovanjem. Strešni okvir opravlja naslednje funkcije:

  1. Distribucija obremenitve Medsebojno povezane enote, ojačane z vogali, enakomerno razporejajo težo strehe, ki lahko znaša do 500-600 kg, ob upoštevanju snežne obremenitve. Večji je del škaje in manjši naklon med njimi, večja je nosilnost konstrukcije.
  2. Razvrščanje in oblika. Športniki pod kotom do dna strehe tvorijo nagnjeno ravnino pobočij, tako da se na površini strehe ne nabira snega in vode.
  3. Oblikovanje osnove za pritrditev strešnega materiala. Pritrditev vrhnjega sloja strešne pite se zgodi na strešnem okvirju. Zaboj deluje kot podlaga za pritrjevanje prevleke, enakomerno porazdeljevanje teže nad nosilce.

Bodite pozorni! Kaj morajo biti vse vozlišča, špirovci in letve strešne konstrukcije določajo inženirski izračun. Za določitev potrebne nosilnosti okvirja je treba izračunati skupno obremenitev, na katero bo izpostavljena. Da bi to naredili, postavite težo strešnega materiala, izolacijo, hidroizolacijo, maksimalno snežno obremenitev s težo stojišča.

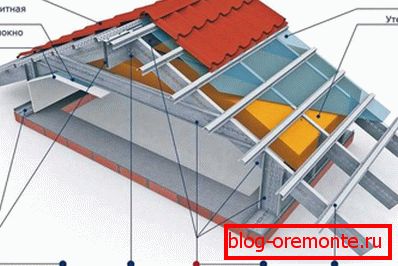

Strešna konstrukcija z ogrodjem okvirja

Vrste strešnih sistemov

Najpogostejši material, iz katerega so izdelani letev in špirovci strešnega okvirja, je les. Če pa je teža strešnega materiala dovolj velika in dolžina naklona več kot 6 metrov, je zasnova preveč masivna. Gradbeniki morajo zmanjšati stopnjo med škarjami, povečati njihov prečni prerez, zaradi česar so strešna vozlišča veliko težo, s čimer se poveča obremenitev na temelju. Z nosilnimi stenami in podnožjem stavbe je mogoče raztovoriti z več trpežnimi, a lahkimi kovinskimi špirovci. Glede na vrsto uporabljenega materiala razlikujemo naslednje vrste strešnih sistemov:

  • Les. Škarje in letve, ki se uporabljajo za gradnjo streh, katerih dolžina naklonov ne presega 7-10 metrov. Pritrditev elementov okvirja med seboj poteka s pomočjo vijakov, nohtov ali premičnih kovinskih elementov. Korak med nogami je ponavadi med 50-80 cm.
  • Kovinski. Kovinski strešni okvirji so izdelani iz jeklenih kovinskih profilov s pocinkano prevleko, ki se ne boji vlage. Škarje in letve tega materiala so lahke in trpežne, tako da se lahko korak med njimi poveča na 1,5-2 metra. Pritrditev kovinskega profila izvedemo z varjenjem ali pritrdilnimi elementi. Kovinske strešne vozlišča se uporabljajo za dolžino naklona od 10 metrov.
  • Kombinirano. Kombiniran okvir, ki združuje kovinske in lesene vozle. Kombinacija podpornih elementov iz lesa in pocinkanega jekla vam omogoča, da naredite cenejšo strukturo z visoko nosilnostjo, kar povečuje korak med špirovci.

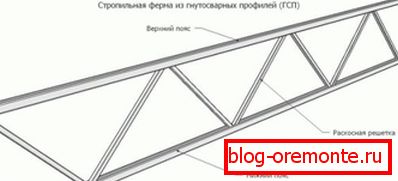

Naprava za kovinski okvir

Upoštevajte, da kovinskih in lesenih elementov okvirja ni mogoče med seboj povezati brez podloge za vodoodporni material ali z zdravljenjem z antiseptičnim pripravkom. Ker ima kovina visoko toplotno prevodnost, njegova bližina drevesa povzroči nastanek kondenzata in razpadanje špirovcev.

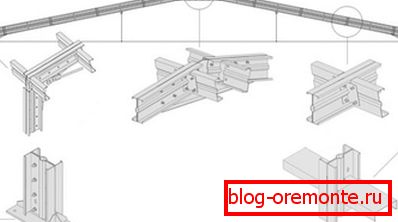

Metode pritrditve

Kovinski špirovci so sestavljeni v grobovih trikotne, trapezne ali obokane oblike. Okvirnim žarkom pritrdite notranje stene, ki tvorijo vogale, kar znatno poveča nosilno zmogljivost okvirja. Ta sistem vam omogoča, da naredite korak med špirovci več, pri čemer izračunate podporne zmogljivosti vsake kmetije. Pritrditev kovinskih elementov strešnega okvirja poteka na enega od naslednjih načinov:

  1. Pritrditev z varjenjem. Če z varilnim strojem zavarujete podatke o sistemu obrezovanja, lahko dobite trdno konstrukcijo z visoko trdnostjo in nosilnostjo. Če pravilno izračuna izračun strehe, lahko osvetlite okvir in zmanjšate obremenitev na temelju strukture. Pomanjkljivost te metode je, da lahko samo strokovno opravlja varjenje s pomočjo posebne opreme.
  2. Pritrditev z vijaki. Pritrjevanje špirovcev s pritrdilnimi elementi omogoča manj trdno pritrditev. Ta način montaže okvirja na podlagi kovinskih profilov se uporablja pri gradnji zasebne hiše, kjer dolžina pobočij ne presega 10 metrov. Če ni mogoče zvariti, se vgradi streha.

Kvalificirani obrtniki izdelajo izračun, da kovinska škatla in špirovci lahko prenesejo večjo težo kot les, tako da lahko povečate korak med njimi in zmanjšate debelino preseka elementov. Poleg tega se v prodajalnah stavbe prodajajo gotovi trnovci, katerih pritrjevanje je bilo izvedeno z varjenjem, primerno za prekrivanje objektov standardne širine.

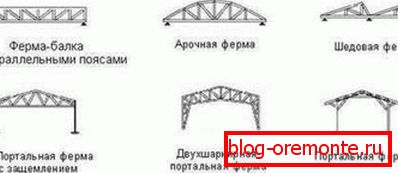

Device truss truss Vrste strešnih nosilcev

Koristi

Kovinski ogrodni okvir se uporablja za konstrukcijo streh katere koli oblike, katere koli nagnjene s pobočjem 1-2 stopinj. Jeklene vogale, cevi okroglega in pravokotnega prereza ter konobe se uporabljajo kot material, iz katerega so narejeni splavi in ​​letve. Da bi pravilno izbrali debelino elementov okvirja in izbrali korak med njimi, se izračuna struktura strehe, pri čemer se upoštevajo stalna in začasna obremenitev, ki se med delovanjem prenašajo na nosilce. Upoštevane so prednosti sistema trnov iz tega materiala:

  • Požarna varnost. V nasprotju z lesenimi kovinskimi žarki okvirja ni država vžiga, kar povečuje požarno varnost stavbe.
  • Enostavnost vzdrževanja. Cinkanje, prevlečeno z jeklenimi kotiči, ščiti okvir strehe pred korozijo med celotno življenjsko dobo. Za razliko od lesa ne potrebujejo letnega zdravljenja z antiseptiki.
  • Brez odpadkov. Čeprav so kovinske konstrukcije precej drage, se šteje za stroškovno učinkovito, saj pritrjevanje opravimo z varjeno metodo in praktično ni odpadkov.
  • Dolga življenjska doba. Če pravilno izračuna obremenitve, bo strešni okvir iz kovine trajal več kot 100 let, kar presega življenjsko dobo celo najstabilnejše kritine.

Strokovni krovci menijo, da je priporočljivo uporabiti varjene jeklene konstrukcije za izdelavo strešnega ogrodja z dolžino naklona od 10 do 12 metrov. Glavna naloga je pravilno izračunati obremenitve in nato določiti stopnjo med nogami v skladu s podnebnimi značilnostmi in lastnostmi strešnega materiala.

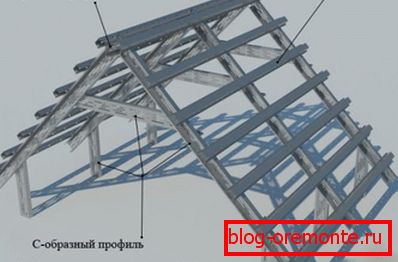

Dvostenska streha

Slabosti

Kljub očitnim prednostim, kovinski truss sistemi niso najbolj priljubljena konstruktivna rešitev v zasebni stanovanjski gradnji. Celo velik korak med špirovci in redko zaboj pri visokih stroških kovin ne morejo narediti strukture cenejšo od lesene. Pomanjkljivosti kovinskih splavnikov upoštevajo:

  1. Visoka toplotna prevodnost. Kovina ima visok koeficient toplotne prevodnosti, zato so špirovci in obloge strehe hladni mostički. Z vidika energetske učinkovitosti okvir kovinskih profilov ni najboljša rešitev.
  2. Problem transporta in montaže. Pri izbiri sistema kovinskih nosilcev upoštevajte, kaj morate prevažati, dvigniti na višino in težje pritrditi pritrdilne elemente dolgih in težkih elementov kot stroje s standardno dolžino lesa.
  3. Kompleksnost namestitve. Za dviganje in pritrjevanje kmetijskih gospodarstev se uporablja posebna oprema, katere najem ali nakup je drag.
  4. Deformacija pod vplivom visoke temperature. Čeprav se kovina šteje za negorljive materiale, je med ognjem močno deformirana, kar ponavadi povzroči propad strehe.

Če želite ugotoviti, ali je smiselno uporabljati dražje žičnice iz kovinskega profila, morate izvesti izračun strešnega okvirja. Če dolžina naklona presega 10 metrov in je obremenitev večja od 450-600 kg, je namestitev kovinskega okvirja ekonomsko izvedljiva.

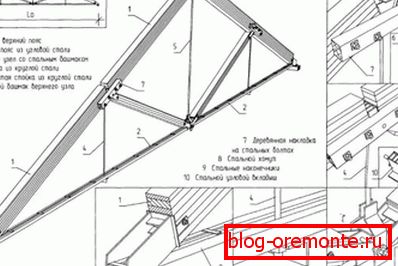

Glavne sestavine kovinskega ogrodja

Video navodila
