Nadstrešna strešna naprava - struktura in risbe

Zunanja streha se uspešno uporabljajo pri gradnji gospodinjskih konstrukcij: garaže, skladišča, skladišča, terase in gazebos. To je praktičen in ekonomičen način za zaščito stavbe pred padavinami, vetrom in mrazom. Vendar pa je naprava shed streho primerna za zasebne domove.

S to konstrukcijsko rešitvijo arhitekti ustvarjajo krepke projekte z več neenakomerno visokimi pobočji. Veliki plus streh z enim nagibom je v razpoložljivosti mase lastnikov stanovanj zaradi nizkih stroškov uporabljenih materialov in enostavne namestitve. Ta članek vam bo povedal o zasnovi enosmernega strešnega sistema, kako izračunati naklon rampe in ga zgraditi z lastnimi rokami.

Streha stanovanjske zgradbe

Spuščena streha

Najpogosteje izraz "samski" pomeni streho, ki ima en nagib. Nagib, katerega nagib je nastavljen s preprostim nosilcem, temelji na nosilnih stenah stavbe in notranjih pregradah, če obstajajo. Kot strešni material so uporabljeni mehki strešniki, ondulin, plošča, kovinska streha ali evro-skrilavec. Obstajata dve vrsti streh:

  1. Prezračen. Zasnova prezračevane strehe je primerna za opremo odprtih teras in arbrov, ki se uporabljajo v poletnem obdobju. Nagib naklona takšne strehe variira v 3-6 stopinjah. Vgradnja strešne kritine z ventiliranim tipom ne pomeni segrevanja in včasih oprijema.

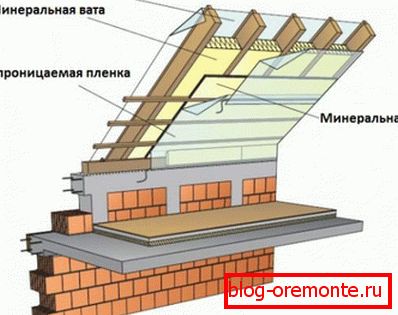

  2. Neobvladljivo. Nagib strehe z enim naklonom neprevlečenega tipa je 2-25 stopinj, odvisno od vrste strešnega materiala. Ta možnost se uporablja za prekrivanje prostorov, obratovanje vseh sezonskih, stanovanjskih stavb, ogrevane garaže. Nenaseljena streha skrbno izolirana, zaprta za zmanjšanje toplotne izgube.
Projekt strehe z ene pobočja za stanovanjsko hišo Projekt strehe z ene pobočja za stanovanjsko hišo

Posebnost nagnjenih strešnih vrst je, da en ploski nagib pozimi ne zagotavlja samostojnega spuščanja snega mase, še posebej, če je bila v gradbeništvu uporabljena strešna kritina z grobo strukturo. Zato je možno, da bo v še posebej zimskih zimah domači lastnik prevzel lopato.

Prednosti strehe

Vedno bolj oblikovalci in razvijalci opuščajo kompleksne projekte v korist ene strehe. To je preprosto razložiti s svojimi prednostmi:

  • Nizki stroški. Zaradi ekonomičnosti gradbenih materialov je namestitev enostranske strehe 2-2,5-krat cenejša od dvojnega naklona te velikosti.
  • Preprostost. Zasnova strešnega sistema streh z enim nagibom je dovolj preprosta za samonastavitev. Tudi z majhnimi izkušnjami v gradbeništvu se bo sam novinec obvladal z delom, z risbo in potrebnim orodjem.
  • Visoka odpornost proti strmemu vetru. Enosmerna streha je najvarnejša možnost, če se lokacija nahaja na območju s konstantno vetrno vrtnico, glavna stvar je, da pravilno določimo stran navzgor in usmerimo rampo vzdolž nje.
  • Znižani stroški ogrevanja. Ker je razdalja med naklonom in stropom v enostranski strehi manjša kot pri drugih vrstah, se ogrevanih sob ne ohladi, kar pomeni, da izguba toplote med ogrevanjem hiše postane manjša.
  • Razpoložljivost projekta. Tudi če sami ne morete izdelati risbe, obstaja veliko število že pripravljenih, izračunanih projektov s podrobnimi diagrami sistema trnov in vozlišč na internetu in v gradbeni literaturi.
  • Enostavnost vzdrževanja. Oblika strešne kritine omogoča, da kadar koli oceni stanje strešnega sistema, zamenjajo poškodovane dele, samostojno krepijo strešni material, ne da bi pri tem sodelovali najeti strešniki, katerih storitve so drage.

Vrste trnov sistem

Sistem elementov strešnih nosilcev je okvir, ki nosi na sebi in porazdeli težo strehe okoli oboda nosilnih sten in tako zagotavlja stabilnost konstrukcije. Odvisno od namestitve podpore dodelite dve vrsti špirovcev:

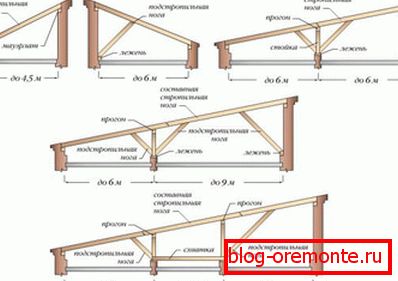

  1. Nezaslišano Ta način organizacije trnovega sistema vključuje uporabo notranjih particij, da bi pridobili dodatno podporo. Na podporni steni, ki se nahaja v sredini prostora, namestite stojala, ki podpirajo zgornje noge v sredini. Če uporabljate dve notranji pregradni plošči, lahko blokirate zgradbe širine do 16 m. Vrste strešnih sistemov
  2. Viseče. To je bolj zapleten trnov sistem, ki se opira le na zunanje stene, zato je za stabilizacijo potrebnih več pomožnih elementov. Največja širina stavbe, ki je lahko opremljena z visečimi špirovci, je 7,5 m, kar bo zahtevalo precej zapleteno konstrukcijo dveh podstavkov, podstavkov in pih. Za pravilno izračunavanje sistema visečih nogavic je potrebno poglobljeno znanje in izkušnje.

Osnova za konstrukcijo trnovega sistema visečega ali nacelnega tipa je podrobna risba, ki odraža natančne dimenzije in medsebojno razporeditev elementov ter način pritrditve glavnih sklopov.

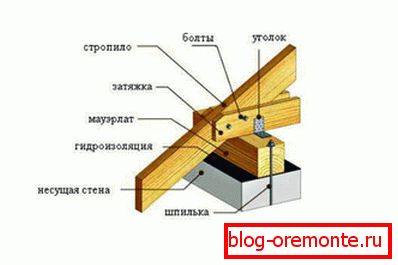

Priključitev špirovcev na mauerlat

Sestava trnovega sistema

Enosmerna strešna shema za konstrukcije širine do 4,5 metra pomorskega tipa vključuje omejeno število elementov. Osnova za trus sistem je mauerlat, izdelan iz trajnega lesa 150x150 mm. Namestimo ga na zgornji trim stavbe ob stenah, na katerih so pobočja nameščena. Za oblikovanje naklona strehe so zidovi nameščeni na različnih višinah. Tudi na strehi potrebujemo ramne noge, izdelane iz plošč 50x150 mm. Iz ozadja koncev plošče se za pritrditev špirovcev na ploščo za električno energijo izvajajo plašči. Noge so nameščene na svetlobni pramen, ga vstavite v dihanje, pritrdite ga s kovinskimi vogali.

Gradbeni trnov sistem Gradbeni trnov sistem

Za enakomerno porazdelitev teže strešnega materiala na vse noge nog je potrebna namestitev letve. Pri mehkih vrstah strešnih kritin, ki ne morejo ohranjati lastne oblike, uporabljajo neprekinjeno vrsto ovoja, narejenih iz listov vezanih na vlago. Če se uporabijo profilirane plošče ali ploščice, je dovolj, da se žlebiči spustijo 25x50 mm čez špirovce z višino 20-13 cm. Zapleten strešni sistem strešne strehe vključuje pritrditev, podstavke, stojalo in glavo. Vsi elementi so izdelani iz lesa prvega razreda, posušeni do optimalne vlažnosti 15-18%, brušeni in obdelani z globoko penetracijo antiseptične impregnacije.

Pomembno je, da opazite ravnovesje med kompleksnostjo trnovega sistema in presekom njegovih elementov - s kompliciranjem modela, povečate njegovo težo. Priporočena velikost špirovcev se izračuna na podlagi začasnih in trajnih obremenitev, ki delujejo na strehi ali določajo v skladu s tabelami končnih vrednosti, ob upoštevanju dolžine in razlike med nogami, vrsto lesa.

Izračunajte nagib naklona

Lean-to streha je dobra, ker, če je pravilno usmerjena vzdolž vetrne rose in izbira optimalnega pobočja, bo vzdržala močan squali vetra, ki bi uničila dvojno pobočje. Če želite izbrati naklon nagiba pobočij, morate upoštevati 2 parametra:

  1. Rabljen strešni material. Če ste pred projektiranjem izbrali material za streho, bo glavno merilo pri izbiri naklona priporočila proizvajalca za njegovo namestitev. Kovinska ploščica nameščena na pobočjih pod kotom 30 stopinj, skrilavca - 20-30 stopinj, valovita - od 8 stopinj, rolne strehe - od 5 stopinj. Priporočeni kotni koti za strešne materiale

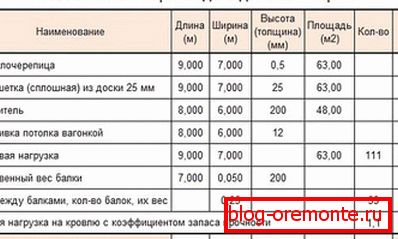

  2. Podnebne razmere. Če gradnja poteka v regiji z veliko padavin, je bolje postaviti nagib 20-25 stopinj, skozi katero teče gravitacija, snežne mase pa zdrsnejo. Za vetrovna področja so, ravno nasprotno, ravne pobočja s strmini 3-10 stopinj z nizko vetrovi bolje ustrezajo. Priporočeni presek strešnikov za enostransko streho
  3. Upoštevajte, da povečanje nagiba strehe poveča stroške gradnje zaradi bolj zapletenega sistema fuga in porabe strešnih materialov. Če poznate velikost škatle doma in določite kot nagiba, morate narediti shematično risbo, ki je enostavno določiti površino strehe, dolžino špirovcev in razliko med višino sten z uporabo geometrijskih formul.
Izračun površine pobočja in dolžine nog nosnih nog

Gradnja erekcijske strehe je odlična možnost, če želite hitro in poceni blokirati gospodarske poslopje ali pripeti na hišo. Poleg tega je odličen razlog za izboljšanje gradbenih veščin, ne da bi tvegali pokvariti streho zaradi slabega kakovostnega dela.
