Lastniki stanovanj praviloma resno pristopijo k organizaciji ogrevanja v svojem stanovanju, izberejo najvarnejši modeli kotlov, se obrnejo na izkušene peči. Vendar se včasih prezrte, da je napačna namestitev dimnika pogosto še bolj nevarna. Dimnik je najpomembnejši element ogrevalnega sistema v zasebni hiši, katere montažo se izvaja v skladu s kodami stavb in požarno varnostnimi zahtevami. Namestitev dimnika, ki je bila izvedena brez upoštevanja teh pravil, je nepopravljiva posledica - zastrupitev ognja ali ogljikovega monoksida v hiši. Današnji članek bo razkril vrste dimnikov, napravo in načine namestitve.

Vrste dimnikov

Dimnik služi za prenos dima in produktov izgorevanja v ozračje, ki se začne od vstopa grelnika v hišo in se konča nad grebenom strehe z zaščitnim dežnikom. V zasebni gradnji uporabljajo predvsem naslednje vrste:

  1. Izdelano iz opeke. Opeka cevi so se uporabljali od časa, ko so ljudje začeli graditi kamine in peči. Razlika sodobnega opečnega dimnika je uporaba posebne peči, ognjevarne opeke. Zaradi svojih toplotno akumulacijskih lastnosti ta material ohranja toploto v cevi, kar preprečuje pregrevanje dekoracije hiše v stiku s stenami. Kompleksna gradnja opečne cevi, precejšne mase, prisili lastnike stanovanj, da opustijo to možnost. Pravilno postavitev dimnikov tega tipa lahko izkusijo zgolj peči, ki povečujejo stroške zaradi plače poveljnika.

    Opečni dimnik

  2. Izdelano iz kovine. Prodaja kovinskih dimnikov je omogočila nastanek dimnikov v zasebni hiši. Zaključne cevi iz legiranega jekla debeline 1 mm ali več so lažje in cenejše kot kolobarji iz opeke. Naprava takšnega dimnika je sestavljena iz ločenih modulov. Ravni moduli se uporabljajo za polaganje vertikalnih in vodoravnih odsekov ter zavojev in čevljev za vrtenje. Namestitev galvaniziranega jeklenega dimnika ima eno pomanjkljivost, kar je, da je njegov material boljša toplotna prevodnost v primerjavi z opečnimi cevmi, zato potrebuje dodatno izolacijo. Vendar pa je samo-namestitev dimnika te vrste veliko lažje storiti vse v redu, samo sledite navodilom. Notranji kovinski dimnik
  3. Iz keramike. Keramična dimnjaka združuje močne opeke in kovinske dimnike. Ima modularno obliko in ima nizko toplotno prevodnost. Cena takšnih izdelkov je višja od kovinske cevi, vendar bistveno nižja od stroškov opeke. Keramični dimnik je problematičen zaradi ukrivljenosti, je primernejši za vertikalno konfiguracijo sistema.

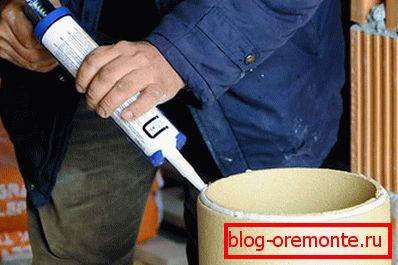

Ceramic cevi za dimnike

Material, iz katerega je izdelan dimnik, lahko pravilno izberemo na podlagi treh dejavnikov: skladnosti z materialom grelnika, nizke toplotne prevodnosti in tesnosti povezav.

Načini odstranjevanja dimnika

Glavna naloga izpuha dimnika dimnika izven hiše, ki jo je mogoče organizirati na več načinov. Izbira mesta za vstavljanje cevi je odvisna od lokacije grelnika, prostega prostora in vrste dimnika. Uporabite te možnosti umestitev cevi:

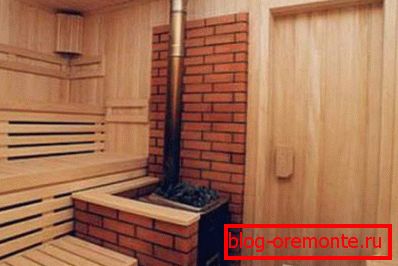

  • Zunanji Zunanja postavitev v Rusiji se uporablja zelo redko, se uporablja, če gre za grelno napravo v zasebni hiši, ki ni bila predvidena v projektu. Naprava zunanjega dimnika je odstraniti cev na ulici skozi steno, ki meji na grelno napravo. Od točke umika se cev dvigne do višine grebena ali višje, da se zagotovi dober oprijem. Zunanjo cev namestite na razdalji najmanj 0,5 m od roba strehe, da preprečite požar. Prednost te možnosti je shranjevanje prostora v hiši zaradi odstranitve komunikacij, ki presegajo njegove meje. Notranji in zunanji pogled na savno dimnika
  • Notranji. Dimnik na strehi je zanesljiv znak notranjega dimnika. Njegova naprava ima popoln vertikalni pogled, ki se dviga na streho neposredno nad grelcem. Če je dimnik izdelan iz materiala z visoko toplotno prevodnostjo, postavitev znotraj hiše zmanjša izgubo toplote in zmanjša porabo goriva, da ohranja optimalno temperaturo. Kompleksnost notranjega mesta je, da je v procesu njegove namestitve potrebno opraviti težavno vez, najprej v tla, nato pa v streho. Poleg tega je ta možnost bolj vnetljiva.

Zunanja postavitev je primerna za težavno gradnjo opečnega dimnika in če odstranite kovinsko cev skozi steno, boste morali poskrbeti za dodatno izolacijo ali uporabiti posebne sendvič cevi.

Zahteve dimnika

Izbor elementov se izvede ob upoštevanju zahtev tehničnih lastnosti grelnika. Da bi sistem deloval gladko, je treba upoštevati osnovna načela načrtovanja dimnikov:

  1. Okrogla oblika je prednostna, saj se v zgornjih kotih cevi nabirajo produkti zgorevanja in prah. Okrogle dimniki zahtevajo čiščenje manj pogosto kot pravokotne in kvadratne.
  2. Prerez cevi ne sme biti manjši od premera šobe grelca. Izračuna se, da za vsak kilovat moči, ki zagotavlja ustrezno raven potiska, potrebuje 8 kvadratnih metrov. glej poglavje. Običajno informacije o zahtevani velikosti dimnika najdete v navodilih za grelec.
  3. Vsak grelnik zahteva namestitev lastnega dimnika. V nekaterih primerih je mogoče odstopati od tega pravila, nato pa morajo biti naprave nameščene na višini rane, razdalja med priključnimi točkami pa je 1 m ali več. In velikost cevi mora upoštevati skupno moč generatorjev toplote.
  4. Skupna dolžina vodoravnih odsekov dimnika ne sme presegati 1 m, kršitev tega pravila zmanjša silo vleka.
  5. Dimnik je končan 0,5-1,5 m nad grebenom, na ravno streho - 0,5 m nad površino.

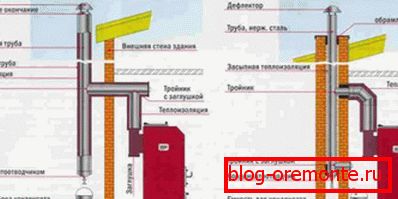

Diagram zunanjih in notranjih dimnikov

Glavno merilo za izbor cevi - zahteve po požarni varnosti in skladnost s toplotno napravo, videzom, estetiko in varčevanjem prostora v hiši - so sekundarne.

Zaporedje sestavljanja

Namestitev notranjega dimnika se začne s pripravo diagrama in izračunom potrebnega števila cevnih segmentov. Napravo pravilno sestavljate v naslednjem vrstnem redu:

Shema zaključkov dimnika skozi streho valovitega
  • Površina sten in tla za ogrevalno napravo in dimnik je zaščitena pred vročino z ognjevarnim materialom, na primer azbestnimi ploščami.
  • Prvi segment cevi je povezan s šobo naprave za proizvodnjo toplote ali peči. Če so v križišču vmesne vrvi, uporabite adapter ali tesnilo. Za tesnjenje spoja uporabljajte tesnilo, ki je odporno proti ognju in kovinsko objemko.
  • Vsak naslednji segment cevi za enosmerni tokokrog se postavi navzdol, da ne prepreči prehoda dima. Povezava sendvičevih cevi se izvede drugače - elementi, notranji kontur se vstavi v osnovni modul, v zunanji v nasprotni smeri.
  • Priporočljivo je opazovati prekrivanje med cevmi, enako četrtini polmera. Da bi olajšali obdelavo s tesnilnimi in veznimi spoji z ovratniki, jih ni treba postaviti na mestih, kjer se premikajo stropi in strehe.
  • Če je potrebno cev zavrteti, so moduli povezani z vrtljivim komolcem s kotom 45 ali 90 stopinj.
  • Če želite dimnik držati skozi strop in streho, morate v njih narediti luknjo in namestiti prehodno škatlo ali odsek cevi, v katero se vlije ognjevzdržna izolacija.
  • Po tem, ko cev prenese na streho, je zaščitena z elastičnim tesnilom v obliki lijaka, ki zanesljivo ščiti pred prodiranjem vode. Vgradnja silikonske tesnilne mase za hidroizolacijo povezave med valovitimi pločevinami in cevmi
  • Cev je končana na izračunani višini in zaščiten dežnik je postavljen na vrhu, da se prepreči, da bi ostanki blata, veje in ptice prišli v dimnik.
  • Okrasni predpasnik za postavitev izstopne cevi namestite na strešni material.
  • Po namestitvi je potrebno zagnati ogrevalne sisteme, preverjati želje in tesnost povezav - celo majhni rahli dima kažejo na resne težave, katerih rešitev ni varna za odlaganje.

    Namestitev dimnika v hiši je odgovoren dogodek, katerega kakovost in učinkovitost določata udobje in varnost obratovanja ogrevalnega sistema, zato upoštevajte priporočila proizvajalcev in namestitveno tehnologijo.
