Naprava notranjega drenažnega sistema - izračun in

Za velik del ozemlja Rusije so značilne obilne deževnice: pozimi, dolgotrajne snežne padavine, poleti pa podaljša padavine. Takšne vremenske razmere veljajo za neugodne, ker pogosto zapustijo streho in pride do uhajanja. Za obvladovanje velikega količine taline in deževnice, ki se kopičijo na površini strehe, je nameščen sistem za odvodnjavanje, ki je odgovoren za zbiranje in transport tekočine v kanalizacijski kanal. Za ravno in nerjavečo strešno enostopenjsko streho je primeren notranji odvod, katerega pripomoček bomo natančno preučili v tem članku.

Naprava

Notranji odtok - sistem, ki zbira in odstrani odtaljevanje in dež s površine strehe skozi odtočne cevi v "tušem". Ta zasnova je opremljena, ko ima hiša ravno ali streho. Drenažni sistem notranjega tipa sestavljajo naslednji elementi:

Naprava внутреннего водостока
  1. Vodi za dovod vode. Ta izraz se nanaša na naprave, ki izvajajo primarno zbiranje tekočine, ki se kopiči na površini strehe. Material in cena tega elementa sta bistveno drugačna: obstajajo poceni modeli iz plastike ali nerjavečega jekla in brez bakra. Če ima streha ravno površino z rahlim nagibom, v skladu z zahtevami SNiP, na njem postavi ravno lijak notranjega drenažja, na pestičnem - zvončastem pokrovčku. Količina in premer tega elementa določata izračun, upoštevajoč površino naklona in količino padavin. Specializirane prodajalne prodajajo lijak z ogrevanjem, zaščitnimi filtri in pretočnimi stabilizatorji, cena takšnih modelov pa je veliko višja. Kolpakova vhodni tok vode Livni vhodni lij
  2. Odtočne cevi. Tako imenovane cevne priključne cevi in ​​drenažni dvižni vod. Namestitev teh elementov se izvaja z rahlim nagibom, tako da sistem deluje po gravitaciji. Premer izpustne cevi je odvisen od velikosti lijaka, količine padavin, ki določa izračun, in zahtev SNiP. Instalacija se izvaja znotraj zgradbe, zato se elementi združujejo z varjenjem brez kompenzacijskih elementov.
  3. Drainpipe. Stojalo je del odtočne črpalke, ki se nahaja navpično znotraj stavbe, skozi katero stopljeni sneg ali deževnica vstopi v kanalizacijo. V skladu s standardi SNiP mora premer dvižnika ustrezati premeru izpustne cevi in ​​lijaku, saj je glavni vzrok puščanja nezadostno tesnjenje povezovalnih spojev med temi elementi. Sistem strešnega drenaža deluje pod pogojem popolne tesnosti.
  4. Pritrdilni elementi. Vgradnja odtokov te vrste se izvaja znotraj stavbe, sistem pa je nameščen z nosilci in pritrditvami. V skladu z zahtevami SNiP se mora material pritrdilnih elementov in cevi uskladiti.
  5. Revizije. Odvodni sistem v skladu s standardi SNiP vključuje revizijske odprtine, skozi katere opravljajo rutinske preglede in čiščenje cevi.

Bodite pozorni! Pri visokokakovostnem delu notranjega drenažnega prostora razkrijemo ravno streho, to je ime procesa ustvarjanja minimalnega naklona, ​​ki je potreben za pretakanje vode v lijak. Montaža se izvede tako, da so nameščene pod nivojem strehe.

Vrste

Značilna razlika med notranjo in zunanjo drenažo je mesto namestitve, saj se namestitev izvaja znotraj zgradbe. Po eni strani ta oblika zagotavlja nekaj prednosti, po drugi strani pa je povezana s težavami, saj mora biti vsako vozlišče tesno zaprte, da se prepreči uhajanje. Število in premer elementov določa izračun, ki temelji na določitvi površine strehe in količini padavin. Notranji drenažni sistem je dveh vrst:

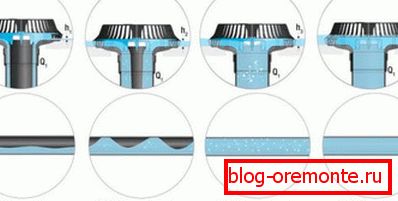

  • Gravitacija. Tip gravitacijskega odtisa je najpreprostejša možnost, katere izračun in namestitev poteka brez težav. Zasnova vključuje naslednje elemente: lijake, odtočne cevi, dvigala. Težavni sistem je neučinkovit, ne bo se spopadel s pritokom vode, ki jo streha prehaja med obilnimi dežami, če se premer ali število elementov ne ujema s parametri, ki jih prikazuje izračun. Prednost te rešitve je nizka cena. Razlike v gravitacijskem in sifonskem drenažnem sistemu
  • Sifon Drain, ki dela na principu sifona, se od gravitacije razlikuje od višje učinkovitosti. Sifonski drenažni sistem je popolnoma napolnjen s sedimenti, tako da se v njej oblikuje lija od vstopnega voda in pred vstopom v kanalizacijsko vodo. Če se raven tekočine v dvižniku zmanjša, se v lijaku ustvari vakuumsko cono, ki sesuje vlago s površine strehe. Stroški namestitve te vrste odtokov so višji zaradi stroškov posebnih lijakov s stabilizatorji pretoka. Če želite učinkovito delovati, morate izvesti izračun in pridobiti kakovosten material. Prednost tega oblikovanja je, da se s hitrim premikanjem vode vsaka črta odtočne cevi samočisti, ne glede na to, kateri material se uporablja.

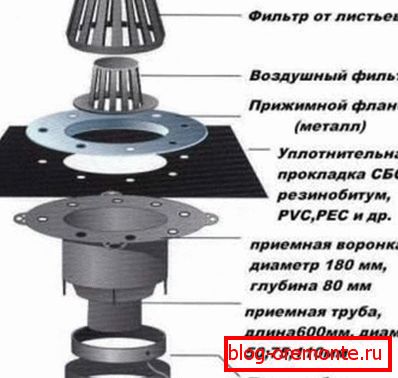

  • Voda za dovod vode s regulatorjem pretoka za odvod sifona

Cena elementov notranjega odtočnega voda je odvisna od številnih dejavnikov: vrednost ima material, premer in slavo proizvajalca. Najcenejši modeli so izdelani iz nerjavečega jekla. Plastika je nekoliko dražja, vendar SNiP ne dovoljuje uporabe plastičnih delov, če se namestitev izvaja na visokih ali večstanovanjskih stavbah. Izdelane so tudi komponente iz bakra, litega železa in aluminija, vendar so manj priljubljene. Visokokakovostni material, ki je odporen proti koroziji, podaljša življenjsko dobo odtočne cevi.

Stopnje namestitve

Tudi če je bil izračun izveden pravilno in ko je bil uporabljen namestitev kakovostnega materiala, ki ustreza zahtevam SNiP, sistem za odvodnjavanje morda ne deluje pravilno, če ga namestite brez upoštevanja preprostih pravil:

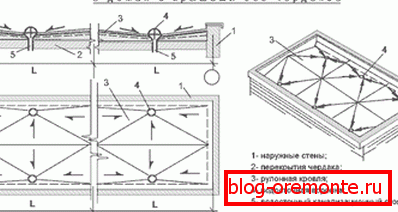

  1. Levi kanali za vodo se enakomerno postavljajo po celotnem območju pobočja. Če je streha majhna, namestite najmanj 2 toka, za vsakih dodatnih 20 kvadratnih metrov. m dodamo en element za lovljenje vode, kot zahteva SNiP. Pravila za postavitev lijakov na površino strehe
  2. Tokovi, v skladu s standardi SNiP, ne morejo biti nameščeni bližje od 1 m do sten stavbe. Največja dovoljena razdalja med dvema tokovoma, priključenim na isti dvižnik, ne sme presegati 20 m.
  3. Če je odtočni material kovine, se cevi in ​​tokovi električno segrevajo. Ta ukrep odpravlja problem zmrzovanja in uničenja cevi pozimi, ko je temperatura v Rusiji nizka. Vgradnja grelnih elementov na kovinske notranje odtoke
  4. Če je streha večplastna in razlika v višini med nivoji presega 4 m, se izračunajo in namestijo posamezne drenažne veje, ki niso medsebojno povezane, saj ta razlika zmanjša učinkovitost odstranjevanja padavin.
  5. Kode za gradnjo predpisujejo namestitev kanalizacijskih kanalizacij, ki se začnejo pod kanalizacijo in končajo na določenih območjih. Za zasebne hiše je dovoljeno odtekati drenažno vodo v tla ali jo zbrati v posebnem vsebniku. Zahteve za namestitev kanalizacijskih kanalizacij

Naprava внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
