Naprava strehe in strehe valovite plošče - diagram in

V zadnjem času se vedno bolj uporabljajo profilirane jeklene pločevine za strešne kritine, uspešno so nadomestili galvanizirane talne obloge in pridobili zaupanje graditeljev in lastnikov stanovanj. Decking se uporablja za gradnjo streh v stanovanjski in industrijski gradnji z nizko rastjo. Ta material je znan po visoki nosilnosti, korozijski odpornosti in temperaturnih spremembah, pa tudi po dostopni ceni. Vendar je glavna prednost profesionalnega lista preprosta in enostavna namestitev, ki vam omogoča, da strešne kritine opravite z lastnimi rokami. Struktura strehe valovite ima lastne lastnosti, brez znanja o kateri ni mogoče doseči kakovostnega rezultata. V tem članku bomo opisali, kaj pokrivna torta sestavlja za kritje, pa tudi kako je postavljena in pritrjena.

Značilnosti materiala

Profilirano tla je sodoben material, ki se uporablja za konstrukcijo strehe, ki je izdelana iz hladno valjanega jeklenega pločevine. Proizvodna tehnologija tega premaza vključuje nanašanje jeklenih pločevin s cinkovimi zlitinami in plastjo polimera ali barve, ki povečuje korozijsko odpornost in odpornost na udarce izdelkov. Po barvanju jeklena pločevina v stroj, ki v njih stisne trapezni ali pravokotni profil s posebnimi valji. Prednosti profesionalnega lista upoštevajo:

  • Lahka. Teža 1 kvadratnega metra strešne kritine iz jekla za streho je 8-17 kg, kar je 2-3 krat manj kot keramična ploščica ali težka azbestna cementna skrilavca. Lahka zmanjša obremenitev na temelju, kar vam omogoča, da prihranite na raftnem okvirju strehe.
  • Odpornost na korozijo. "Kronična bolezen" kovinskih streh je rja. Ampak cink in polimer ali barvna zaščita ščitita jeklo, iz katerega je profilirano tla izdelano iz stika z vodo, s čimer se poveča protikorozijska lastnost tega materiala.
  • Dolga življenjska doba. Življenjska doba kritine profesionalnega lista, odvisno od kakovosti, cene in skladnosti s tehnologijo materiala, je 25-50 let, kar bistveno presega delovanje strešnega materiala, ondulina in skrilavca.
  • Veliki izbor barv. Polimerna in barvna prevleka vam omogočata barvanje profiliranih v vseh odtenkih. Barvni razpon, ki ga ponujajo proizvajalci, vključuje na stotine izdelkov, vključno s kovinskimi serijami.

Bodite pozorni! Debelina valovite je 0,45-1 mm, odvisna je od debeline obdelovanca in plasti polimerne ali barvne prevleke. Listi so široki 646-1200 mm. Čim manjša je širina pločevine, večji je profil materiala in posledično večja nosilna zmogljivost.

Struktura jeklene profilirane plošče

Označevanje

Krovna strešna streha valovite

Hladna streha je strešna konstrukcija, ki ne vključuje toplotne izolacije pobočij, ker prostor na podstrešju ni ogrevan. Ta tehnologija se šteje za tradicionalno, je zelo učinkovita, ker strešna soba služi kot zračna reža, potrebna za prezračevanje strehe in okvirja. Praviloma streha hladnega tipa se uporablja pri gradnji gospodarskih, industrijskih in sezonsko uporabljenih struktur. Shema strešne pite v tem primeru je sestavljena iz naslednjih elementov:

  1. Rafter nog. Raftri za hladno streho so izdelani iz profiliranega lista iz lesenih plošč s profilom 50x150 mm ali kovine. Največji korak med nogami je 100 cm.
  2. Hidroizolacijski material. Na zgornjem delu nožev s konstrukcijskim spenjalom z prekrivajočimi se trakovi, je hidroizolacija fiksirana, kot se uporablja kot film, difuzne membrane ali navadne strešne materiale. Hidroizolacijski material je položen z rahlim dotikom, da se prepreči trganje.
  3. Pretepo. Kontrobreshetka je izdelana iz lesenih letvic z debelino 2-3 cm, ki je na vrhu hidroizolacije pritrjena vzdolž noge. Dodatno določa hidroizolacijski material in zagotavlja prezračevalno režo med njim in profesionalnim tlakom.
  4. Zabojnik. Zaboj je izdelan iz 40x100 mm plošč ali 40x40 mm palic. Uporabljena rešetkasta in trda montažna shema. Večja je nosilnost profesionalnega lista, manj pogosto lahko naredite korak med elementi.
  5. Krovni material. Plošče valovitega jekla so nameščene na zaboj, ki se prekrivajo v vodoravni in navpični smeri, da ustvarijo hermetično prevleko in so fiksirane s strešnimi vijaki.
Razlike strešnih pito Krovna kolača Sestava

Pomembno je! Navodila za vgradnjo toplotne strehe iz valovitega talnega obloga se odlikujejo po tem, da je toplotnoizolacijski material, na primer mineralna volna, nameščen med krakom nožev, na dno špirovca ​​pa je membrana parne zapore. Poleg tega, ker podloga hidroizolacijska topla strešna kritina ne uporabljajte keramike, saj ne dopušča pare.

Priporočen nagib

Vsak strešni material ima priporočeno pobočje, ki ga določajo proizvajalčeva navodila in potrjuje izkušnje strešnikov. Priporočljivo je, da se na streho položi pločevina s kotom nagiba 8-9 stopinj. Ta indikator je povezan z obliko sproščanja in način polaganja prevleke. Če streha ima naklon, ki je manjši od priporočenega, bo voda prodrla v vodoravne spoje med pločevinami, kar vodi do neizogibnih puščanj. Tehnološki zemljevid polaganja strokovnih listov je izdelan v skladu s strukturo strehe:

  • Če je naklon nagiba na strešnih pobočjih manj kot 8 stopinj, mora biti prekrivanje med listi valovite plošče 200-250. Za preprečevanje puščanja so vsi sklepi obdelani s silikonsko tesnilno maso. Pri nameščanju streh z nizkim nagibom se poraba materiala povečuje, kar povečuje stroške strešne kritine.
  • Če je naklon strehe 9-15 stopinj, mora biti prekrivanje med listi valovitega lista najmanj 200 mm, obdelava spojev s tesnilnim materialom pa ni obvezna.
  • Če naklon strehe je 15-30 stopinj, se prekrivate med listi strešnega materiala lahko zmanjša na 150-200 mm, kar ustreza 1-2 valov.
  • Če naklon nagiba pobočij presega 30 stopinj, prekrivanja med platnicami znašajo 100-150 mm, prekrivajo pa liste za 1 val.

Pomembno je! Pri nameščanju streh z nizkim nagibom valovite plošče gradijo neprekinjen zaboj iz kordne plošče ali vezanega lesa, odpornega proti vlagi, da preprečijo deformacijo prevleke zaradi močnih obremenitev snega in vetra. Šibkejši kot naklona pobočij, bolj je dovoljen korak med elementi letve.

Zahteve na zabojih glede na naklon Velikosti zabojev

Zahteve glede načrtovanja

Zanesljivost in življenjska doba strešnih kritin določi kakovost uporabljenega strešnega materiala in skladnost s tehnologijo namestitve. Streha, zgrajena brez upoštevanja priporočil za polaganje profiliranega jekla, bo sčasoma začela puščati, gnuti in zahtevati zamenjavo v 5-7 letih. Da bi prevleka profilirane plošče postala zanesljiva ovira za atmosfersko vlago, veter in mraz, mora strešna konstrukcija izpolnjevati naslednje zahteve:

  1. Tesnjenje se lahko namesti na strehe s nagibom 8-60 stopinj. Nagib pobočja je določen v skladu s klimatskimi pogoji na območju gradnje.
  2. Največji korak med kraki za namestitev valovite plošče je 1,5 m. Ta številka je odvisna od nosilnosti materiala. Če je streha toplega tipa, je treba strešnike postaviti na razdalji 60 cm ali 120 cm, tako da je med njimi primerno postaviti toplotnoizolacijski material.
  3. Da bi zmanjšali število spojev med listi, se za strešno kritino uporablja material, katerega dolžina ustreza dolžini pobočij.
  4. Ko je profil za strešne kritine profiliran, je dovoljeno namestiti trden ali redek zaboj. Vendar pa je v mestih snopov, vgradnje snežnih zamaškov ali drenažnih elementov zaboj z ojačitvami z dodatnimi ploščami.
  5. Navodilo predpisuje uporabo posebnih strešnih vijakov z tesnilom za pritrjevanje listov. Pri izvrtanju neoprenskega pralnega stroja iztekajte luknjo v strešnem materialu.

Izkušeni obrtniki opozarjajo, da je mogoče izdelati visokokakovostno, hermetično prevleko iz profiliranega jekla z oblikovanimi elementi za opremo grebena, dolin, krajev, kjer so cevi umaknjene ali sklepe med pobočji. Prav tako so izdelani iz jekla in barvani v tono za profesionalne talne obloge, ki so po namestitvi nevidni.

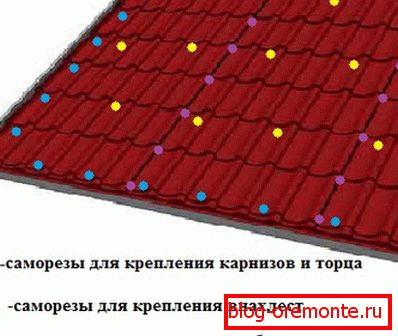

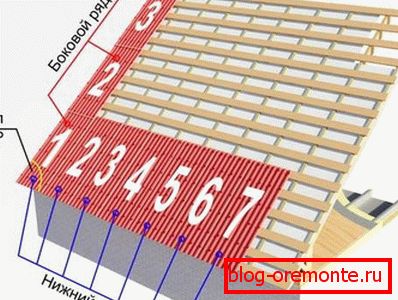

Napake pri vrtanju vijakov Postavitev polaganja Položaj pritrdilnih elementov
