Oblikovanje hipped strehe - naprava in diagrami

Izbira tipa strehe za projekt bodoče gradnje je zelo pomembna faza gradnje. Napaka pri tem vprašanju je drago: celovitost slike je uničena, harmonija in spoštljivost izginejo. Arhitekti in oblikovalci pogosto priporočajo štiristransko streho, da prekrivajo veliko hišo z lastnimi rokami. Njena naprava uspešno združuje prepoznaven videz, zanesljivost in praktičnost, pred katero se lastnik ne more upreti.

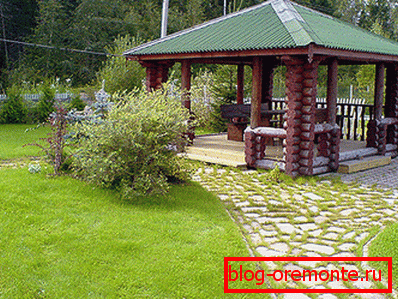

Paviljon s hipped streho

Hipped streha

Videz in oblikovanje

Streha tipa štirih pobočij je sestavljena iz štirih sekajočih ravnin, pobočij. Dva od njih, trikotna oblika, imenovana konec, zamenjajo gobove. Preostali dve - trapezni, znan kot fasada. Razpon nagiba pobočja leži v območju od 15 do 60 stopinj, izbira strešnega materiala pa omejuje le domišljijo. Zasnova krovne strehe je sestavljena iz naslednjih obveznih elementov:

Ogrevanje kroga strehe

  1. Skate, ki se nahaja na samem vrhu strehe, na križišču pobočij.
  2. Proge, štiri površine pod kotom do dna strehe in prekrite s strešnim materialom.
  3. Prevleke, deli strehe, ki štrlijo preko perimetra baze, potrebne za zaščito zidov stavbe pred vstopom vode. Prevleke se oblikujejo tako, da se podaljšajo zarezalne noge ali posebni deli - polnila.
  4. Sistem, ki ni viden od zunaj, ampak je okvir, podpora za štiristransko streho, ki tvori svojo geometrijo.
  5. Odvodni sistem, ki zagotavlja abstrakcijo odvečne tekočine s površine čtyrehskatnoy strehe. Običajno je sestavljen zunanji žleb, sestavljen iz žleba, lijaka za vodo in navpične cevi.
  6. Snegozaderzhateli, majhne strani, ki se nahajajo na robovih pobočij, preprečuje nenaden padec snega, nabranega po sneženju.

Sorte obrazcev

Izraz "chetyrekhskatnaya" skriva več vrst streh, sestavljenih iz takšnega števila pobočij, vendar z drugačno napravo:

  • Štirikotni kolk. Klasično branje, streha s štirimi pobočji, od katerih sta dve trikotni in dva trapezna. Združijo se za oblikovanje grebena, katerega dolžina je manjša od dolžine hiše. Trnov sistem strehe na kolkih se nanaša na strukture povečane kompleksnosti, je težko načrtovati in sestaviti z lastnimi rokami.

    Ravna streha

  • Chetyrekhvalmovaya nizozemščina štiri. Objektivno razmišljanje se lahko pripisuje dvukh in grebenskim streham. Nizozemska streha je sestavljena iz dveh pobočij v obliki trapeza in dveh majhnih, trikotnih, okrnjenih bokov. Boki ne v celoti nadomestijo gob, kar omogoča namestitev običajnih navpičnih oken namesto strešnih oken, ki so veliko dražji.

    Brez drobovja Nizozemska streha

  • Poltrdno četyrehskatnaya danščina Današnja streha je sestavljena iz štirih pobočij v obliki trapezoidov, ki se razlikujejo po velikosti. Boki se ne začnejo z grebena, temveč nekoliko nižje, tako da ostanejo prostor pod triangularnim pedimentom. Pediment se uporablja za opremo z navpično razsvetljavo ali manjšim oknom.

    Poldragska danska streha

  • Štirideset mansard. Sestavljen je iz dveh trikotnih bokov in dveh zlomljenih pobočij in spremenljivega naklona. Takšna zapletena naprava je potrebna, da bi stanovanjski prostor opremili z visokim stropom.

    Mansardna polkrogna streha

  • Šotor chetyrekhskatnaya. Za razliko od kolka je krovna streha nameščena na kvadratne oblike. Zato imajo vsi štirje stožci enako obliko in velikost trikotnika. Naprava strehe tipa kolka ne zagotavlja prisotnosti grebena, saj so pobočja povezana v eni točki, vrh.

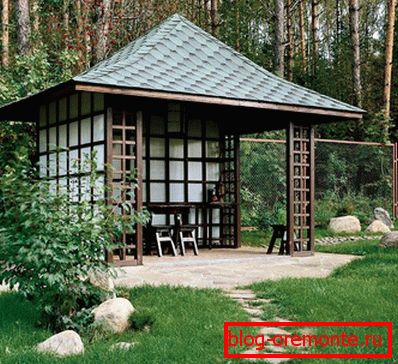

Paviljon s krovno streho

Oblikovanje

Strešna streha je kompleksna struktura, ki zahteva natančne izračune in projekt. Če so te naloge prej opravljali samo izkušeni obrtniki in oblikovalci, jih lahko vsakdo reši s pomočjo računalnika in posebne programske opreme. Med izračuni se sestavi in ​​določi shema:

  1. Kot nagiba nagnjene strehe. Na ta parameter vplivajo izbrani strešni materiali, vrednost vetra in sneg. Če naredite svoje izračune, lahko uporabite referenčne tabele s pripravljenimi koti za različna podnebna območja.

    Ustvarjanje projekta hip-strehe

  2. Višina grebena hipped strehe. Odvisno je le od kota naklona pobočij in želene višine stropa podstrešne sobe.

    Izračun kota pobočja in višine grebena

  3. Dolžina in prečni prerez elementov trnovega sistema. Določeni so po določitvi trajnih in začasnih obremenitev, ki jih morajo nositi. Če želite to narediti, izračunajte skupno težo strešne pite, tla in tla na podstrešju, podporne elemente. Preverili pa so tudi podatke o snegu.

    Izračun kroglice

  4. Število dodatnih postavk. Če dolžina špirovcev in drugih delov trnovega sistema presega 6 metrov, se v strukturo vnašajo dodatne komponente, ki povečujejo njegovo trdnost in stabilnost.

Rezultat postopka izdelave je shema, ki odraža dejansko velikost in relativni položaj delov strehe kolka.

Hip strešni projekt

Sling sistem

Štiri-strešna streha temelji na okvirju, imenovanem truss sistem. Skoraj vsi njegovi elementi so izdelani iz iglavcev. Ker je les material naravnega izvora, ima vlaga in bakterije uničujoč vpliv na to. Za zmanjšanje njene ravnanje antiseptično globoko penetracijo in negorljivega sredstva za zaščito pred požarom. Stojni sistem strehe s štirimi pobočji vključuje:

Viseči ograjni sistem

  • Mauerlat Podstavek iz barja, ki porazdeli težo strehe na obodu nosilnih sten.
  • Stojala. Navpični podporni elementi, ki so nameščeni na tleh ali tramovi stropa, da se prepreči preusmeritev nožev.
  • Rafter nog. Diagonalni špirovci tvorijo robove nagiba kolka strehe, pritrjeni so z ene strani na greben, drugi pa z različnimi koti mauerlat. Površina kolka se določi z lestvi, pritrjenimi na diagonalne noge. Običajni špirovci služijo kot podpora trapeznim žarkom.

    Namestitev diagonalnih nog nosov

  • Zategovanje. Vodoravno nameščen žarek, ki zateguje noge paralelinskega para, da preprečijo, da bi se stene hiše odprle.
  • Strut Postavljeni so pod kotom na podnožje, da se izogne ​​deformaciji in ostanejo v nasprotni smeri v stojnicah ali na ploščici.
  • Progres. Bar, ki povezuje vrhove stojal, služi kot podpora za strehe par.
  • Zabojnik. Osnova za tla strešnega glavarja. Za mehko, valjano trdno embalažo za montažo in za trdno mrežo.

Postavitev štiristranske strehe z lastnimi rokami je odličen način za dopolnjevanje arhitekturnega načrta zasebne hiše. S prizadevanji in gradnjo sami ali najemom strokovnih obrtnikov, lastnik stanovanj postane lastnik udobnega, lepega doma!
